Type de produit	Haut-parleur actif à deux voies
Marque	Genelec
Modèle	6010A
Dimensions (avec socle)	195 x 121 x 114 mm (HxLxP)
Dimensions (sans socle)	181 x 121 x 114 mm (HxLxP)
Poids	1,4 kg (3,1 lb)
Alimentation électrique	100, 120, 220 ou 230 V AC, ±10%
Consommation en veille	5 VA
Consommation maximale	35 VA
Réponse en fréquence (±2,5 dB)	74 Hz – 18 kHz
Limite basse fréquence (-3 dB)	< 73 Hz
Limite haute fréquence (-3 dB)	≥ 21 kHz
Niveau SPL max court terme (1 m)	≥ 93 dB SPL
Niveau SPL max long terme (IEC)	≥ 91 dB SPL
Distorsion harmonique (85 dB SPL, 1 m)	< 3% (70-400 Hz), < 0,5% (> 400 Hz)
Transducteurs	Grave: 76 mm (3"), Aigu: 19 mm (3/4") dôme métal
Amplificateurs intégrés	12 W (grave) + 12 W (aigu) sous 8 Ω
Entrée audio	RCA asymétrique, 10 kΩ
Réglages de tonalité	Bass Tilt (0/-2/-4/-6 dB @ 100 Hz), Desktop (-4 dB @ 200 Hz)
Accessoires fournis	Support mural, cordon secteur, câble 3,5 mm vers 2 RCA, câble RCA-RCA
Options de montage	Iso-Pod, support mural, pied micro (3/8"), compatibilité VESA/Omnimount
Entretien	Pas de pièces réparables par l'utilisateur
Garantie	2 ans (défauts de matière ou de fabrication)

FOIRE AUX QUESTIONS - 6010A GENELEC

Comment connecter le Genelec 6010A à une source audio ?

Utilisez l'entrée RCA asymétrique. Le câble fourni avec fiche 3,5 mm vers deux RCA permet de connecter des sources comme un ordinateur ou un lecteur portable. Pour un récepteur home cinéma, utilisez les sorties PRE OUT. Ne connectez jamais le 6010A aux bornes haut-parleurs d'un amplificateur de puissance.

Comment régler les commandes de tonalité (Bass Tilt et Desktop) ?

Commencez toujours avec tous les commutateurs en position OFF. Le Bass Tilt atténue les graves de -2 dB, -4 dB ou -6 dB (combinaison des commutateurs 1 et 2). Le Desktop atténue de -4 dB autour de 200 Hz pour compenser les réflexions sur une table. Ajustez selon votre environnement en écoutant ou en mesurant.

Quelles sont les précautions d'usage importantes ?

N'exposez pas l'enceinte à l'eau ou à l'humidité. Laissez un espace libre d'au moins 2,5 cm autour pour la ventilation. L'amplificateur n'est pas complètement débranché tant que le cordon secteur n'est pas retiré. Les niveaux sonores peuvent dépasser 85 dB SPL, protégez votre ouïe.

Comment monter le 6010A au mur ?

Utilisez le support mural fourni, qui permet deux angles d'inclinaison. Vous pouvez aussi utiliser le pas de vis 3/8 UNC à l'arrière pour un pied microphone, ou les trous compatibles VESA/Omnimount. Consultez le catalogue Genelec pour plus d'options.

Puis-je étendre la réponse dans les graves ?

Oui, vous pouvez ajouter un caisson de graves Genelec 5040A pour étendre la bande passante vers le bas. Le 6010A est conçu pour fonctionner avec ce caisson.

Quelle est la position d'écoute recommandée ?

Placez les haut-parleurs de manière à ce que leurs axes acoustiques convergent à hauteur d'oreilles vers la position d'écoute. Maintenez une symétrie par rapport à la pièce et une distance égale entre les enceintes et l'auditeur.

Que faire si je n'entends aucun son ?

Vérifiez que le câble d'alimentation est branché et que l'enceinte est allumée. Assurez-vous que la source audio émet un signal et que le volume de la source est suffisant. Vérifiez le câble de signal et la position du contrôle LEVEL à l'arrière.

Le 6010A émet un ronflement, que faire ?

Cela peut venir d'une boucle de masse. Assurez-vous que tous les appareils sont branchés sur la même prise secteur. Utilisez des câbles de signal blindés de qualité. Si le problème persiste, consultez un technicien.

Comment nettoyer mon enceinte Genelec 6010A ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez tout contact de l'eau avec les connecteurs.

Puis-je ouvrir l'enceinte pour la réparer ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. Confiez toute réparation à un service technique qualifié. L'ouverture annule la garantie et peut être dangereuse.

MODE D'EMPLOI 6010A GENELEC

Manuel d'utilisation 14-19

Käytöohje 20-25

Instructions d'utilisation 26-31

Description générale

Le Genelec 6010A est un haut-parleur actif à deux voies extrêmement compact conçu pour le home cinéma et les applications multimédia professionnelles. En tant qu'Haut-parleur actif, il contient les transducteurs, les amplificateurs, les filtres séparateurs actifs et les circuits de protection. Le caisson MDEMC (Minimum Diffraction Enclosure) du haut-parleur est fait d'aluminium moulé sous pression et est conçu pour réduire la diffraction aux arêtes. Combiné au guide d'onde à directivité contrôle DCWMC (Directivity Control Waveguide), ce design procure un excellent équilibre tonal même dans des environnements acoustiques difficiles. Si nécessaire, il est possible d'étendre la bande passante du 6010A vers le bas en ajoutant un caisson grave Genelec 5040A.

Contenu de l'emballage

Chaque 6010A est livré avec un support mural, un cordon d'alimentation secteur, un câble avec fiche 3.5mm à 2 fiches RCA, un câble signal à fiches RCA - RCA, ce manuel d'utilisation et un guide de configuration rapide. Après l'avoir déballé, placer le haut-parleur à la position d'écoute désirée.

Positionner les haut-parleurs correctement

Toujours placer les haut-parleurs de façon à ce que leurs axes acoustiques (voir illustrations 1 & 2) convergent à hauteur d'oreilles vers la position d'écoute. Seul le positionnement vertical est recom-

6010A

Haut-parleur Actif

mandé, puisqu'il minimise les problèmes d'annulations acoustiques dans la plage du séparateur de fréquences.

Maintenir la symétrie

S'assurer que les haut-parleurs soient placés symétriquement par rapport à l'axe de la pièce, et qu'ils soient équidistants de la position d'écoute. Si possible, installer le système de façon à ce que la position d'écoute soit dans l'axe médian de la pièce et que les haut-parleurs soient équidistants de cet axe.

Minimiser les réflexions

Les réflexions acoustiques d'objets proches des haut-parleurs, tels que bureaux, meubles, écrans d'ordinateur, etc., peuvent estomper, colorer et brouiller l'image sonore. Ces réflexions peuvent être minimisées en plaçant les haut-parleurs loin de ces surfaces réfléchissantes.

Dégagement minimal

On doit prévoir un espace suffisant pour le refroidissement de l'amplificateur et pour le bon fonctionnement de l'évent quand le haut-parleur est installé dans un espace restreint tel un meuble ou une structure murale. Il faut toujours laisser autour du haut-parleur un dégagement qui donne sur la position d'écoute. Un espace minimal de 2.5 centimètres (1 pouces) doit être laissé derrière, au-dessus, et de chaque côté du haut-parleur. L'espace adjacent à l'amplificateur doit être soit ventilé, soit de dimensions suffisantes pour dissiper la chaleur de façon à ce que la température ambiante n'excède pas 35 degrés Celsius (95^).

Illustration 1. Position de l'axe acoustique

Illustration 2. Positionnement correct des haut-parleurs pour un système multicanal à 5 canaux

Illustration 3. Contrôles et disposition des connecteurs sur la face arrière de la 6010A

Tableau 1: Recommandations sur les réglages de tonalité dans différents environnements acoustiques

Emplacement de l'enceinte Desktop Bass Tilt
Réponse plane anéchoïque	OFF	OFF
En champ libre dans une piece absorbante	OFF	OFF
En champ libre dans une piece réverbérante	OFF	-2 dB
Proche d'une paroi	OFF	-6 dB
Écoute rapprochée sur une surface refléchissante	ON (-4 dB @ 200 Hz)	-2 dB
Dans un coin ou un meuble	OFF	-6 dB

Connexion

Branchez le haut-parleur au secteur au moyen du cordon d'alimentation fourni. Assurez-vous d'abord que les haut-parleurs ainsi que les sources audio soient éteintes.

Le 6010A possède une entrée audio RCA asymétrique de 10kOhm. Les câbles de signal fournis avec le haut-parleur permettent une connexion audio avec des sources ayant soit des fiches 3.5 mm ou des fiches RCA. Les diverses sources audio peuvent être des préamplificateurs, des cartes son, des lecteurs audio portables, les sorties 'PRE OUT' d'un récepteur home cinéma, etc.

En tant que haut-parleur actif, le 6010A contient ses propres amplificateurs, et donc aucun amplificateur séparé n'est nécessaire. Ne jamais connecter le 6010A aux bornes de sortie 'haut-parleurs' d'un amplificateur de puissance ou d'un amplificateur AV intégré. Une fois les connexions faites, on peut allumer les haut-parleurs.

Commandes

La sensibilité de l'entrée audio du 6010A peut être ajustée au niveau de sortie de la source audio en tournant la commande 'LEVEL' sur le panneau arrière du haut-parleur avec un tournevis.

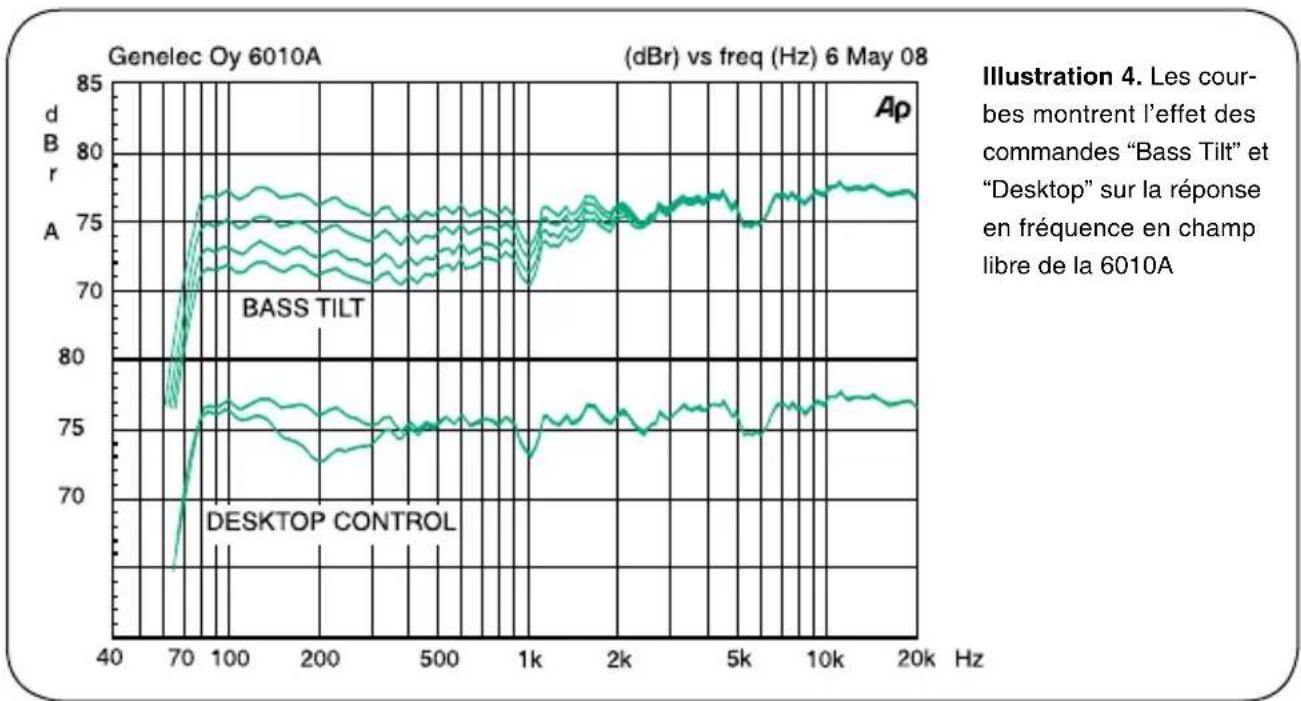

La réponse en fréquence du Genelec 6010A peut s'accorder à l'environnement acoustique en ajustant les commandes de tonalité sur l'arête du haut-parleur. Les commandes sont 'Bass Tilt', et 'Desktop Control'. Le tableau 1 montre des exemples d'ajustements typiques dans différentes situations. L'illustration 4 montre l'effet des commandes sur la réponse en chambre anéchoïque. Les réglages d'usine pour toutes les commandes de tonalité sont la position 'OFF' qui fournit une réponse plane en chambre anéchoïque. On devrait toujours commencer les ajustements avec tous les commutateurs en position OFF. Mesurez ou écoutez systématiquement les différentes combinaisons pour trouver le meilleur équilibre tonal.

Commande bass tilt

Le circuit Bass Tilt procure trois niveaux d'atténuation pour la réponse en basses fréquences du haut-parleur, généralement nécessaire lorsque celui-ci est placé près d'un mur ou autres parois. Les niveaux d'atténuation sont -2 dB (commutateur 1 'ON'), -4 dB (commutateur 2 'ON'), -6 dB (les deux commutateurs 'ON').

La commande des basses fréquences "Desktop" (commande 3) atténue les graves de 4 dB autour

de 200Hz. Cette commande permet de compenser l'augmentation des graves qui se produit généralement dans cette plage de fréquences lorsqu'une table, ou autres surfaces planes, se trouve entre l'auditeur et le haut-parleur.

Options de montage

Le 6010A offre plusieurs options de montage. Le support de table isolant contre les vibrations Iso-Pod (Isolation Positioner/Decoupler) permet d'incliner le haut-parleur pour un alignement correct de l'axe acoustique. Le support mural rigide fourni avec le haut-parleur permet de suspendre celui-ci à un mur à deux angles différents. À l'arrière du haut-parleur se trouve un orifice filtré 3 / 8 UNC qui permet le montage sur un pied de microphone standard et qui est compatible avec un vaste choix d'accessoires Genelec. L'arrière de l'enceinte comprend aussi trois paires de trous filés compatibles avec les supports Omnimount, VESA et Sanus. Veuillez consulter le catalogue d'accessoires Genelec à www.genelec.com, ou contactez votre revendeur Genelec le plus proche, pour la liste complète des options disponibles.

Entretien

Cet appareil ne compte aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien ou la réparation de votre 6010A à un service technique qualifié.

Considérations sécuritaires

Bien que le 6010A ait été conçu pour répondre aux normes de sécurité internationales, afin d'assurer une utilisation sécuritaire et de maintenir l'appareil en condition d'utilisation sécuritaire, veuillez observer les avertissements suivants;

L'entretien ou la réparation ne doit être confié qu'à un service technique qualifié. Le haut-parleur ne doit pas être ouvert.

Ne pas exposer le haut-parleur à l'eau ou à l'humidité. Ne pas placer d'objet rempli de liquide, tel un vase, sur ou près du haut-parleur.

Ce haut-parleur peut générer des niveaux de · pression acoustique supérieurs à 85 dB SPL, ce qui pourrait entraîner des dommages permanents à l'ouie.

Une circulation d'air derrière le haut-parleur est nécessaire afin de permettre le refroidissement de l'amplificateur. Ne pas obstruer le flux d'air autour du haut-parleur.

Notez que l'amplificateur n'est pas complètement débranché du secteur tant que le cordon n'est pas débranché, soit du haut-parleur ou de la prise d'alimentation secteur.

Garantie

Ce produit est garanti pour une période de deux ans contre les défauts de matières ou de fabrication. Vous référer au fournisseur pour les détails complets des termes de vente et de garantie.

Déclaration de conformité CE

Traduit pour l'information de l'utilisateur seulement, le texte de la déclaration officielle est en anglais. Ce document confirme que le système de moniteur GENELEC 6010A est conforme aux standards suivants;

Sécurité: EN 60065:2002 + A1:2006 / IEC 60065:2001 7ème Édition

+A1:2005

EMC: EN 55020 A2: 2008, EN 55013: (2001) + A1: 2003 + A2:

2009, EN 61000-3-2: 2006, EN 61000-3-3 A2: 2005

Ce produit est conforme aux dispositions de la Directive de Basse Tension 2006/95/EC et Directive EMC 2004/108/EC.

Position: Président du Conseil d'Administration

Date : 12 Janvier 2009

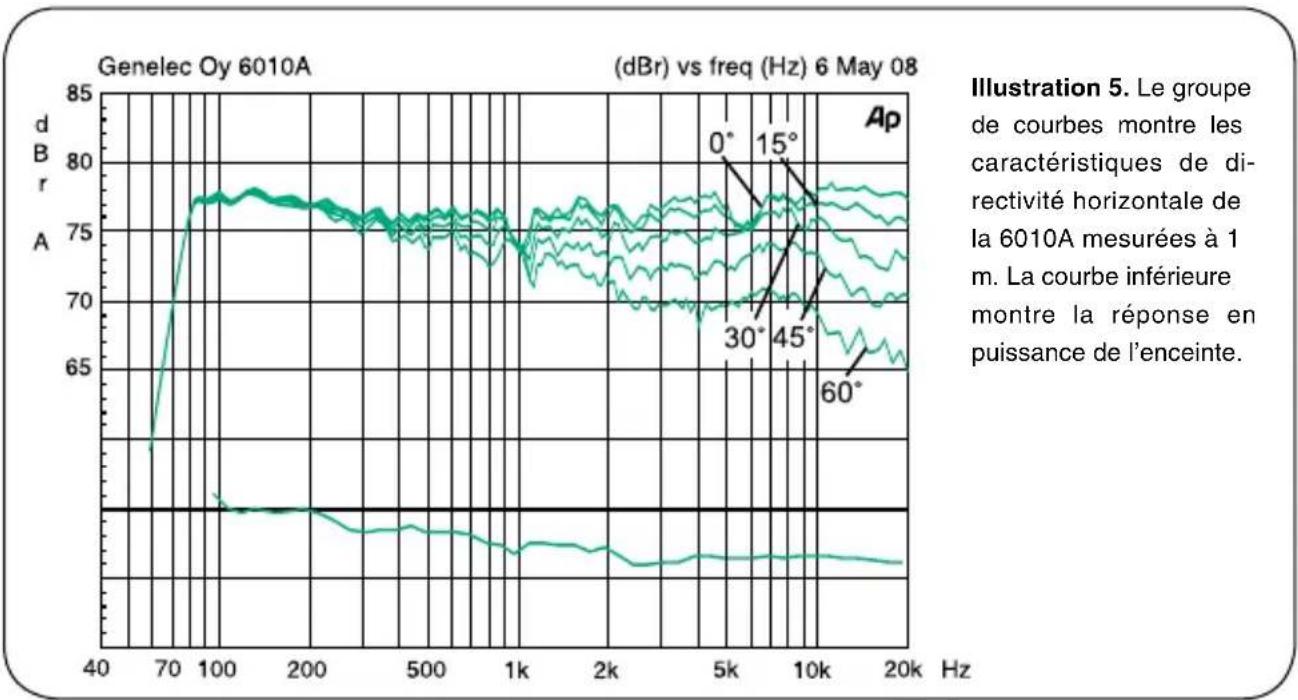

sPECIFICATIONs DES ENCEINTEs

Liminé en basses fréquences à -3 dB: < 73 Hz_

Liminé en haute fréquences à -3 dB: ≥21 kHz

Réponse en fréquence en champ libre (± 2.5 dB): 74 Hz-18 kHz

Niveau sinusoidal maximum à court terme, dans l'axe, demi espace, moyenne de 100 Hz à 3 kHz@ 1 m≥93 dB SPL@ 0.5 m≥99 dB SPL

Niveau RMS maximum à long terme, dans les conditions ci-dessus avec un signal IEC pondéré (limité par le circuit de protection du transducteur): ≥91 dB SPL

Niveau maximum en créée, par paire, au-dessus du bandeau de console @ 1 m de l'ingénieur avec un signal musicall: ≥102 dB

Bruit de fond en champ libre @ 1 m dans l'axe (pondération-A): ≤5 dB

Distortion harmonique à 85 dB SPL @ 1 m dans l'axeFreq: 70...400 Hz<3%> >400 Hz<0.5%

Transducteurs:Grave76 mm (3") côteAigu19 mm (3/4)dôme en métal

Poids: 1.4 kg (3.1 lb)

Dimensions:Hauteur (avec socle de support)195 mm (71/16)Hauteur (sans socle de support)181 mm (7/8)Largeur121 mm (4/4)Profondeur114 mm (4/2)

sSECTION FILTREs
Connecteur d'entrée: RCA femelle, 10 kOhm:	broche +,extérieur -
Niveau d'entrée pour un signal de sortie de 90 dB SPL à 1 m:	-6 dBu avec contrôle de volume au max
Plage du contrôle de volume relatif à la sortie maximum:	-12 dB
Contrôle du Desktop de: 0	à -4 dB@ 200 Hz
Fréquence de coupure grave/aigu: 3.0 kHz
Contrôle du Bass tilt par pas de -2 dB: 0	à -6 dB@ 100 Hz
La position 'CAL' se refère à tous les contrôleles de tonalité sur 'off' et le contrôle du volume sur maximum (butée sens horsaire).

sSECTION AMPLIFICATION

Amplificateur de grave, puissance de 12 W sortie avec charge de 8 Ohm:

Amplificateur d'aigu, puissance de sortie 12 Wavec charge de 8 Ohm:

La puissance de sortie à long terme est limitée par les circuits de protection des transducteurs

Distortion du système d'amplification en<0.08%niveau nominal DHT:

Voltage d'alimentation: 100, 120, 220 ou230 V

Tolerance de l'alimentatio: ±10%

Consommation de puissanceEn veille5 VASortie maximale35 VA
