Produkttyp	Köksfläkt
Märke	FALMEC
Modell	PLANE 800
Bredd	800 mm
Strömförsörjning	220-240 V ~ 50 Hz
Max motoreffekt	Inte explicit angiven, upp till 800 m³/h
Antal hastigheter	4 (varav en tillfällig boosthastighet)
Belysning	Integrerad LED, justerbar färgtemperatur (2700 K till 5600 K)
Funktioner	Automatisk fördröjd avstängning (Timer 15 min), pekpanel, radiostyrning (tillval)
Metallfettfilter	Maskindiskbara (max 55 °C), rengöring rekommenderas var 30:e timme
Aktivt kolfilter	Byte rekommenderas var 3-4 månad (tillval)
Utsugstyp	Frånluft (utesug) eller recirkulation (filtrering)
Luftutloppets diameter	Lika med eller större än anslutningen (inte specificerat, standard 150 mm)
Minsta avstånd till spishäll	≥ 65 cm (gas) eller enligt monteringsanvisning
Material	Borstad rostfritt stål (yttre ytor)
Säkerhet	Automatisk avstängning vid överhettning, jordning obligatorisk
Rekommenderat underhåll	Extern rengöring var 15:e dag med mjuk trasa och neutralt rengöringsmedel
Reservdelar tillgängliga	Metallfilter, kolfilter, LED-lampor, fjärrkontroll
Reparerbarhet	Ingrepp av auktoriserad service rekommenderas; LED kan bytas av användaren
Garanti	Tillverkargaranti (villkor ej specificerade)
Vikt	Ej angiven i bruksanvisningen

Vanliga frågor - PLANE 800 FALMEC

Vilket är det minsta avståndet mellan köksfläkten och spishällen?

Minsta avståndet beror på spistypen. I allmänhet, för gasspisar, är det minst 65 cm. För elektriska eller induktionshällar kan det vara mindre, enligt monteringsanvisningen.

Hur rengör jag metallfettfiltren?

Tvätta metallfiltren i diskmaskin vid max 55 °C eller för hand med hett vatten och diskmedel. Låt dem dra i cirka en timme, skölj och torka noggrant innan du sätter tillbaka dem.

Hur ofta måste kolfiltret bytas?

Aktivt kolfilter (tillval) bör bytas i genomsnitt var 3:e till 4:e månad, beroende på fläktens användning. En visuell indikator kan varna om fläkten är utrustad med filterlarm.

Hur använder jag timerfunktionen (automatisk avstängning)?

Tryck på TIMER-knappen (klocksymbol) på pekpanelen. Den röda LED:en blinkar för att bekräfta aktivering. Fläkten stängs automatiskt av efter 15 minuter. För att stänga av timern tidigare, tryck igen på samma knapp eller på ON/OFF-knappen.

Vad gör jag om fläkten inte svarar på pekkommandona?

Stäng av strömmen till fläkten i cirka 5 sekunder (via huvudströmbrytaren eller genom att dra ur kontakten), slå sedan på strömmen igen. Om problemet kvarstår, kontakta en auktoriserad servicecenter.

Kan jag använda fläkten utan metallfettfilter?

Nej, det är absolut nödvändigt att använda fläkten med metallfiltren på plats. Utan dessa filter skulle fett och smuts avsättas direkt i motorn, vilket försämrar funktionen och ökar brandrisken.

Hur ändrar jag färgen på LED-belysningen?

På vissa versioner (PLANE TOP eller med fjärrkontroll), håll ned Ljus-knappen för att ändra färgtemperaturen från 2700 K (varmvit) till 5600 K (kallvit). En kort tryckning tänder eller släcker helt enkelt ljuset.

Hur parar jag ihop radiostyrningen?

På fläktens kontrollpanel, tryck samtidigt på Ljus- och TIMER-knapparna tills alla LED:ar blinkar. Släpp, tryck sedan på Ljus-knappen tills alla LED:ar lyser. Släpp: mottagaren är aktiverad. Tryck därefter på valfri knapp på fjärrkontrollen inom 10 sekunder för att slutföra ihopparningen.

Vad betyder filterlarmet (fast röd LED)?

Den fasta röda LED:en på TIMER-knappen indikerar att metallfettfiltren måste rengöras (efter cirka 30 timmars användning). Tryck på TIMER-knappen i 3 sekunder för att återställa räknaren och stänga av larmet.

Kan fläkten installeras i recirkulationsläge (filtrering)?

Ja, fläkten kan fungera i recirkulationsläge. I så fall måste aktiva kolfilter installeras (medföljer ej) och backventilen tas bort om den finns på utloppsanslutningen. Den renade luften återförs sedan till rummet.

BRUKSANVISNING PLANE 800 FALMEC

SE - Montering av fackverk (7) och förlängning (8).

Avvikelse för Tyskland:

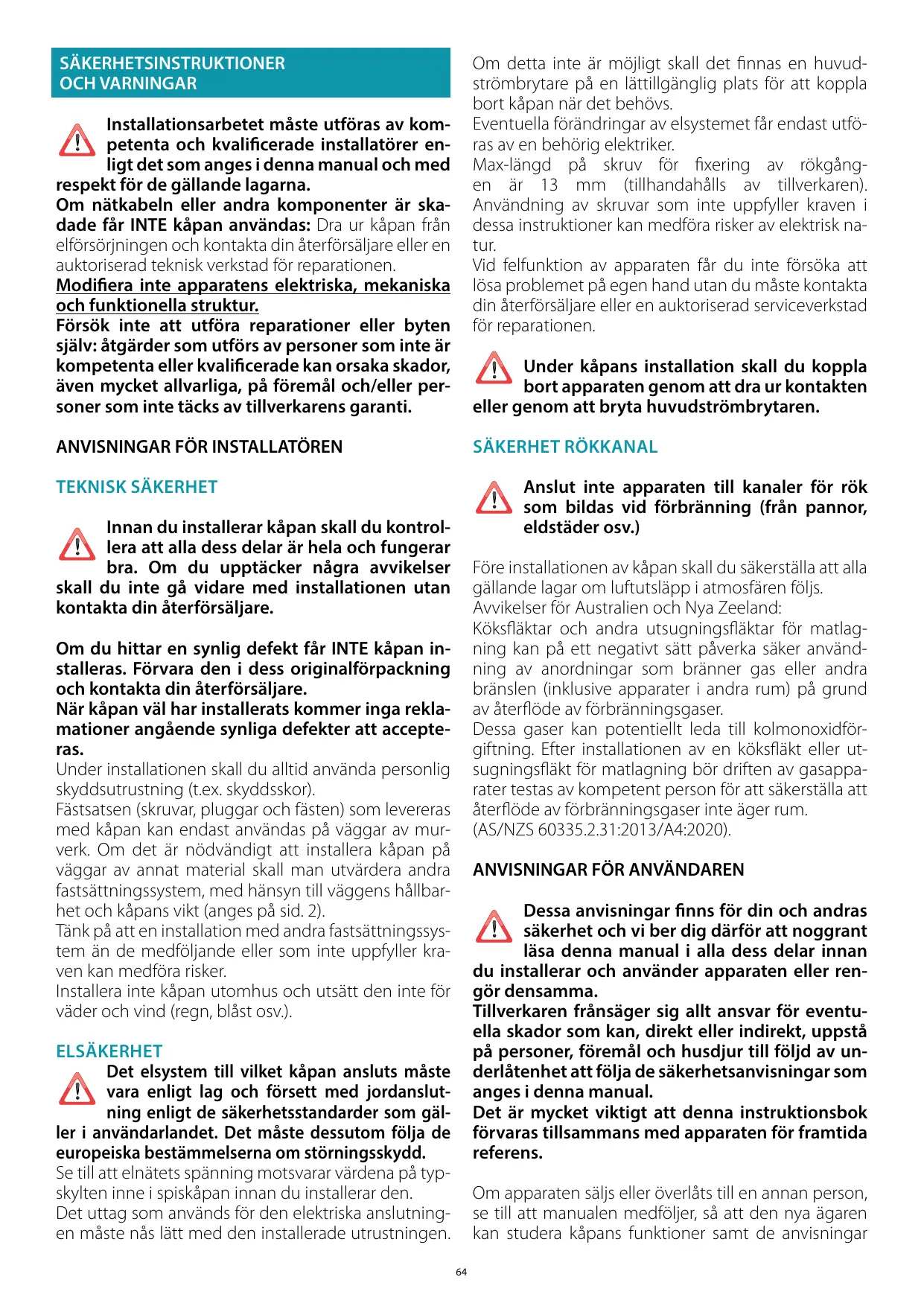

Installationsarbetet måste utföras av kompetenta och kvalificerade installatörer enligt det som anges i denna manual och med respekt för de gällande lagarna.

Om nätkabeln eller andra komponenter är skadade får INTE kåpan användas: Dra ur kåpan från elförsörjningen och kontakta din återförsäljare eller en auktoriserad teknisk verkstad för reparationen.

Modifiera inte apparatens elektriska, mekaniska och funktionella struktur.

Försök inte att utföra reparationer eller byten själv: Åtgärder som utförs av personer som inte är kompetenta eller kvalificerade kan orsaka skador, även mycket allvarliga, på föremål och/eller personer som inte täcks av tillverkarens garanti.

ANVISNINGAR FÖR INSTALLATÖREN

TEKNISK SÄKERHET

Innan du installerar kåpan skall du kontrollera att alla dess delar är hela och fungerar bra. Om du upptäcker några avvikelser skall du inte gå vidare med installationen utan kontakta din återförsäljare.

Om du hittar en synlig defekt får INTE kåpan installeras. Förvara den i dess originalförpackning och kontakta din återförsäljare.

När kåpan väl har installerats kommer inga reklamationer angående synliga defekter att accepteras.

Under installationen skall du alltid använda personlig skyddsutrustning (t.ex. skyddsskor).

Fästsatsen (skruvar, pluggar och fästen) som levereras med kåpan kan endast användas på väggar av murverk. Om det är nödvändigt att installera kåpan på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbarhet och kåpans vikt (anges på sid. 2).

Tänk på att en installation med andra fastsättningssystem än de medföljande eller som inte uppfyller kraven kan medföra risker.

Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.).

ELSÄKERHET

! Det elsystem till vilket kåpan ansluts måste vara enligt lag och försett med jordanslutning enligt de säkerhetsstandarder som gäller i användarlandet. Det måste dessutom följa de europeiska bestämmelserna om störningsskydd.

Se till att elnätets spänning motsvarar värdena på typskylten innan du installerar den.

Det uttag som används för den elektriska anslutningen måste vara lätt åtkomligt efter installationen.

Om detta inte är möjligt skall det finnas en huvudströmbrytare på en lätt tillgänglig plats för att koppla bort kåpan när det behövs.

Eventuella förändringar av elsystemet får endast utföras av en behörig elektriker.

Maxlängd på skruv för fixering av rökgången är 13 mm (tillhandahålls av tillverkaren). Användning av skruvar som inte uppfyller kraven i dessa instruktioner kan medföra risker av elektrisk natur.

Vid felfunktion av apparaten får du inte försöka att lösa problemet på egen hand utan du måste kontakta din återförsäljare eller en auktoriserad serviceverkstad för reparationen.

! Under kåpans installation skall du koppla bort apparaten genom att dra ur kontakten eller genom att bryta huvudströmbrytaren.

SÄKERHET RÖKKANAL

Anslut inte apparaten till kanaler för rök som bildas vid förbränning (från pannor, eldstäder osv.)

Före installationen av kåpan skall du säkerställa att alla gällande lagar om luftutsläpp i atmosfären följs.

Avvikelser för Australien och Nya Zeeland:

Köksfläktar och andra utsugningsfläktar för matlagning kan på ett negativt sätt påverka säker användning av anordningar som bränner gas eller andra bränslen (inklusive apparater i andra rum) på grund av återflöde av förbränningsgaser.

Dessa gaser kan potentiellt leda till kolmonoxidförgiftning. Efter installationen av en köksfläkt eller utsugningsfläkt för matlagning bör driften av gasapparater testas av kompetent person för att säkerställa att återflöde av förbränningsgaser inte äger rum.

(AS/NZS 60335.2.31:2013/A4:2020).

ANVISNINGAR FÖR ANVÄNDAREN

Dessa anvisningar finns för din och andras säkerhet och vi ber dig att noggrant läsa denna manual i alla dess delar innan du installerar och använder apparaten eller rengör densamma.

Tillverkaren frånsäger sig allt ansvar för eventuella skador som kan, direkt eller indirekt, uppstå på personer, föremål och husdjur till följd av underlåtenhet att följa de säkerhetsanvisningar som anges i denna manual.

Det är mycket viktigt att denna instruktionsbok förvaras tillsammans med apparaten för framtida referens.

Om apparaten säljs eller överlåts till en annan person, se till att manualen medföljer, så att den nya ägaren kan studera kåpans funktioner samt de anvisningar

som finns. Efter installation av kåpa i rostfritt stål måste du rengöra denna för att avlägsna skyddets lim och eventuella fett- och oljefläckar som, om de inte tas bort, kan orsaka permanenta skador på kåpans yta. För att göra detta rekommenderar tillverkaren användning av de medföljande servietterna, som även finns tillgängliga för inköp. Kräv originalreservdelar.

Apparaten är endast avsedd för utsugning av den rök som skapas vid privat matlagning, inte professionell: all annan användning är felaktig, kan orsaka skador på personer, föremål och husdjur och befriar tillverkaren från allt ansvar.

Apparaten kan användas av barn över 8 år samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, förutsatt att de är under uppsikt eller efter att ha fått instruktioner angående en säker användning av apparaten samt förståelse för de faror som är förknippade med denna.

Barn får inte leka med apparaten. Rengöring och underhåll som är avsedd att utföras av användaren får inte göras av barn utan uppsikt.

ANVISNINGAR OM ANVÄNDNING OCH RENGÖRING

! Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren.

Använd inte kåpan med blöta händer eller barfota. Kontrollera alltid att alla elektriska delar (lampor, utsugningsanordning) är avstängda när enheten inte används.

Den maximala totalvikten på eventuella föremål placerade eller hängda (där detta förutses) på kåpan får inte överstiga 1,5 kg.

Kontrollera friteringsmaskiner under användning: Överhettad olja kan vara brandfarlig.

Tänd inte öppna lågor under kåpan. Förbered inte mat på öppen låga under kåpan.

Använd aldrig kåpan utan metallfettfiltren. Fett och smuts avlagras i detta fall i apparaten och försämrar dess funktion.

Åtkomliga delar i kåpan kan vara varma om de används tillsammans med matlagningsutrustning.

Utför ingen rengöring så länge som delar av kåpan fortfarande är varma.

Om rengöringen inte görs i enlighet med de förfaranden och med de produkter som anges i denna manual kan brand uppstå.

Stäng av huvudströmbrytaren när apparaten inte används under längre tid.

Vid samtidig användning av andra apparater (värmepannor, kaminer, eldstäder osv.) som använder gas eller andra bränslen, se till att rummet där röken ska sugas ut är väl ventilerat, i enlighet med gällande lagar.

INSTALLATION

avsnitt reserverat för kvalificerad personal

Innan du installerar kåpan, skall du noggrant läsa kap. "SÄKERHETSINSTRUKTIONER OCH VARNINGAR".

TEKNISKA EGENSKAPER

De tekniska data som gäller apparaten visas på typskyltarna placerade inuti spiskåpan.

PLACERING

Det minsta avståndet mellan den högsta delen på matlagningsutrustningen och den lägsta delen av kökskåpan anges i monteringsanvisningarna.

Vanligtvis, när en kökskåpa är monterad ovanför en gashäll, måste detta avstånd vara minst 65 cm (25,6"). Men på grundval av standarden SS-EN 60335-2-31 kan minimiavståndet mellan spishällen och den nedre delen av kåpan reduceras till det angivna måttet i monteringsanvisningarna.

Om instruktionerna för gasolspisen specificerar ett större avstånd måste dock dessa beaktas.

Installera inte kåpan utomhus och utsätt den inte för väder och vind (regn, blåst osv.)

ELEKTRISK ANSLUTNING

(avsnitt reserverat för kvalificerad personal)

Innan du utför något arbete på spiskåpan, koppla bort apparaten från elnätet.

Se till att inga ledningar inuti kåpan kopplas bort eller skärs av: ta i sådana fall närmaste servicecenter.

De elektriska anslutningarna skall utföras av kvalificerad personal. Anslutningarna måste utföras i enlighet med den lagstiftning som gäller.

Innan du ansluter kåpan till elnätet, kontrollera att:

• Elnätets spänning motsvarar värdena på typskylten inne i spiskåpan.
• Elsystemet är, enligt lag, och klarar apparatens belastning (se typskylten med de tekniska egenskaperna placerad inuti kåpan).
• Stickkontakt och nätkabel inte kommer i kontakt med temperaturer över 70°C .
• Nätaggregatet är utrustat med en effektiv och korrekt jordanslutning, enligt gällande lagar.
• Uttaget som används för anslutning är lättåtkomligt efter kåpans installation.

I händelse av:

• Apparater försedda med kabel utan stickkontakt: använd en stickkontakt av "normaliserad" typ. Ledningarna måste anslutas enligt följande: gul-gröna ledningen måste användas för jordanslutningen, den blå ledningen för neutral och den bruna ledningen för fas. Kontakten måste anslutas till ett lämpligt säkerhetsuttag.
• Fast apparat som inte är utrustad med nätkabel och stickkontakt, eller annan anordning som garanterar bortkoppling från elnätet, med ett öppningsavstånd på kontakterna som möjliggör total bortkoppling enligt villkoren i överspänningskategori III.

Dessa anordningar för bortkoppling måste införlivas i strömförsörjningen i enlighet med reglerna för installation.

Den gul/gröna jordkabeln får inte avbrytas av brytaren.

Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs.

KÅPA MED EXTERN EVAKUERING (UTSUGNING/FRÅNLUFT)

I denna version förs rök och ånga från köket utomhus med hjälp av ett utloppsrör.

För detta ändamål måste kåpans utloppskoppling anslutas med ett externt utlopp.

Utloppsröret måste ha:

• En diameter som inte är mindre än kåpans anslutning.
• En lätt vinkling nedåt (fall) i de horisontella avsnitten för att undvika att kondensen rinner tillbaka ned i kåpan. Lägsta möjliga antal kurvor.
• Minsta möjliga längd för att förhindra vibrationer som kan minska kåpans utsugningskapacitet.

Det är nödvändigt att isolera röret om det passerar genom kalla lokaler.

För att förhindra ett återflöde av luft utifrån, sitter en backventil installerad på motorer med 800m³ /h eller mer.

När köksfläkten och apparater som matas med annan energi än elektricitet är i drift samtidigt får inte undertrycket i rummet överstiga 4 Pa (4 x 10-5 bar).

KÅPA MED INTERN ÅTERCIRKULERING (FILTRERANDE)

I denna version passerar luften genom aktiva kolfilter för rening och återcirkuleras sedan tillbaka till köket.

Kontrollera att de aktiva kolfiltren är monterade på kåpan, om inte, installera dem som beskrivs i monteringsanvisningarna.

För denna version ska backventilen inte installeras: avlägsna ventilen om den sitter på motorns luftutlopp.

MONTERINGSANVISNINGAR

Avsnitt reserverat för kvalificerad personal

Kåpan kan installeras i olika konfigurationer.

De allmänna monteringsfaserna gäller för alla installationer. Följ dock, där det specificeras, de faser som motsvarar önskad installation.

DRIFT

NÄR SKA DU SLÅ PÅ KÅPAN?

Slå på kåpan minst en minut innan du börjar laga mat: detta kommer att främja en luftström för att leda rök och ångor mot utsugningsytan.

Vid avslutad matlagning ska du låta kåpan arbeta tills all ånga och alla lukter har sugits upp väl. Du kan ställa in automatisk avstängning av kåpan efter 15 minuters användning, med hjälp av Timerfunktionen.

VILKEN HASTIGHET SKA DU VÄLJA?

Den första hastigheten: bibehåller den rena luften med låg konsumtion av elenergi.

Den andra hastigheten: normala driftsförhållanden.

Den tredje hastigheten: i närvaro av starka lukter och ångor.

Den fjärde hastigheten: snabb Förbrukning av starka lukter och ångor.

NÄR SKA DU TVÄTTA ELLER BYTA FILTREN?

Metallfiltren måste rengöras var 30:e användningstimme.

De aktiva kolfiltren ska bytas ut var 3:e till 4:e månad beroende på kåpans användningsfrekvens.

För mer information, se "UNDERHÅLL".

+

+

-

Motor ON/OFF
Hastighetsökning på 1 till 4 Hastighet 4 är endast aktiv i nagra minutes, sen aktiveras hastighet 3.	Hastigheterna indikeras med lysdio- der på tangenterna: + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + -
Hastighetsminskning på 4 till 1	Hastighet 3 Hastighet 4 (lysdiod "+" blinkande)
Sätt på /slå av ljuset
TIMER (röd blinkende lysdiod) Automatisk avstängning after 15 min. Funktionen inaktiveras (röd lysdiod släckt) om; - Du trycker en gäng till på TIMER-knappen (♂). - Du trycker på ON/OFF-knappen (♣).
FILTERLARM (Röd lysdiod med fast ljus med (♣) off) Underhäll av fettfilter after cirka 30 användningstimmar. Häll (♀) nedtryckt i 3 sekunder für att nollständäre räknaren.

ELEKTRONISK KONTROLLPANEL (PLANE TOP)

+

+

-

Motor ON/OFF
Hastighetsökning på 1 till 4 Hastighet 4 är endast aktiv i nagra minutes, sen aktiveras hastighet 3.	Hastigheterna indikeras med lysdio- der på tangenterna: + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + - + + -
Hastighetsminskning på 4 till 1	Hastighet 3 Hastighet 4 (lysdiod "+" blinkande)
Sätt på /slå av ljuset Kort impuls: tändning och släckning av ljuset Läng impuls:ändring av ljusstyrka på 2700K-5600K
TIMER (röd blinkande lysdiod) Automatisch avständning after 15 min. Funktionen inaktiveras (röd lysdiod/slåckt) om: - Du trycker en gäng till på TIMER-knappen (). - Du trycker på ON/OFF-knappen ().

Om tryckknappspanelen är helt inaktiv ska du koppla bort strömförsörjningen till den elektriska apparaten tillfälligt (cirka 5 sekunder), om möjligt med huvudströmbrytaren, för att

återställa normal drift innan du kontaktar teknisk service.

Om denna försiktighetsåtgärd inte är effektiv, kontakta teknisk service.

OFF

1

2

	Sätt på /slå av ljuset
OFF	OFF-knapp När du trycker på knappen stängs motorn av
1	Knapp 1: När du trycker på knappen (intryckt knapp) startar motorn eller ställer in sig på minimal hastighet
2	Knapp 2: När du trycker på knappen (intryckt knapp) startar motorn eller ställer in sig på medelhastighet
3	Knapp 3: När du trycker på knappen (intryckt knapp) startar motorn eller ställer in sig på maximal hastighet

ANVÄNDNING AV FJÄRRKONTROLL (PLANE TOP, VALFRITT)

VARNING:

Placera kåpan långt bort från källor till elektromagnetiska vågor (t.ex. mikrovågsugnar) som kan störa fjärrkontrollen och med elektronik.

Maximal räckvidd är 5 meter som kan minska i händelse av elektromagnetiska störningar.

Fjärrkontrollen arbetar på 433,92 MHz. Fjärrkontrollen består av två delar: - Mottagaren som är integrerad i kåpan. - Sändaren som visas här i figuren.

BESKRIVNING AV SÄNDARENS KOMMANDON

UPP

Motortändning och hastighetsökning från 1 till 4. Hastighet 4 är endast aktiv i några minuter.

NER

Hastighetssänkning och avstängning av motor.

Ljus ON-OFF

Kort impuls:

tändning och släckning av ljuset

Lång impuls:

ändring av ljusstyrka från 2700K-5600K

TIMER ON: Automatisk avstängning av motorn efter 15 min.

Funktionen inaktiveras automatiskt

om du stänger av motorn (knapp O)

Tryck på knapparna LJUS ( ) och TIMER ( ) samtidigt tills båda lysdioderna börjar blinka. Släpp de två knapparna och tryck igen på knappen LJUS (®) tills alla lysdioder har tänts. Släpp knappen LJUS (): nu är mottagaren aktiv.

Proceduren används även för att inaktivera mottagaren.

BYTE AV FJÄRRKONTROLLSKOD

Om det finns en enda fjärrkontroll går du direkt till punkt 2.

Om det finns flera fjärrkontroller i samma rum kan du skapa en ny kod med följande procedur.

Ta bort strömmen till kåpan innan du utför proceduren.

1) - SKAPA EN NY KOD

Proceduren utförs på fjärrkontrollen.

Tryck på knapparna LJUS (※) och TIMER (®) samtidigt tills displayen börjar blinka. Tryck på knappen DOWN (📧) på fjärrkontrollen: lagringen av den nya koden bekräftas av 3 korta blinkningar av displayen. Den nya koden annullerar och ersätter föregående fabriksinställda kod.

Återanslut kåpan till elnätet. Kontrollera att ljusen och motorn är avstängda.

2) - ASSOCIERING AV FJÄRRKONTROLL TILL KÅPAN MED TOUCH-KONTROLLPANEL

Tryck på knappen TIMER (®) på kåpans kontrollpanel i 2 sekunder: den röda lysdioden tänds.

Tryck på vilken knapp som helst inom 10 sekunder.

ÅTERSTÄLLNING AV FABRIKSINSTÄLLD KOD

Ta bort strömmen till kåpan innan du utför proceduren.

Tryck på knapparna UP och DOWN på fjärrkontrollen samtidigt i mer än 5 sekunder: genomförd återställning bekräftas av tre korta blinkningar på displayen. Återanslut kåpan till elnätet. - Gå vidare med associeringen mellan kåpa och fjärrkontroll såsom beskrivits i punkt 2

UNDERHÅLL

Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren.

Du bör inte använda rengöringsmedel som innehåller slipmedel, syror eller frätande ämnen samt trasor med grova ytor.

Konstant underhåll säkerställer apparatens korrekta drift och en god effektivitet under lång tid.

Särskild uppmärksamhet bör ägnas åt metallfettfiltren: regelbunden rengöring av filtren kommer att garantera att det inte ansamlas fett med åtföljande risk för brand.

RENGÖRING AV UTVÄNDIGA YTOR

Det rekommenderas att rengöra kåpans utvändiga ytor minst var 15:e dag för att undvika att oljiga eller feta substanser skall angripa dem. För rengöringen av kåpan, som är tillverkad av borstat, rosfritt stål, rekommenderar tillverkaren användning av servietterna "Magic Steel".

Alternativet och för alla övriga typer av ytor kan rengöringen göras genom att använda en mjuk trasa som fuktats lätt med ett neutralt rengöringsmedel.

Avsluta rengöringen med en noggrann sköljning och torkning med mjuka trasor.

Använd inte för mycket vatten i närheten av kontrollpanelen och av belysningsanordningarna för att undvika att fukten når elektroniska delar.

Rengöringen av glaspanelerna utförs endast med speciella rengöringsmedel som inte är frätande eller slipande med en mjuk trasa. Tillverkaren avsäger sig allt ansvar om dessa instruktioner inte följs.

RENGÖRING AV INRE DELAR

Det är förbjudet att rengöra de elektriska delarna eller delarna i motorn som sitter innanför kåpan med vätskor eller lösningsmedel. För inre metalldelar se föregående paragraf.

METALLFETTFILTER

Det är lämpligt att tvätta metallfiltren ofta (minst en gång i månaden) genom att lägga dem i blöt i cirka 1 timme i kokande vatten och diskmedel utan att böja dem.

Använd inga frätande, syrahaltiga eller alkaliska rengöringsmedel.

Skölj dem noggrant och vänta tills de är ordentligt torra innan du monterar dem igen.

Tvätt i diskmaskin är tillåten men kan orsaka brunfärgning av filtren: för att minska detta problem skall du tvätta vid låga temperaturer (max 55°C).

Se monteringsanvisningarna för uttag och insättning av metallfettfiltren.

AKTIVA KOLFILTER

Dessa filter håller kvar den lukt som finns i luftströmmen som passerar genom dem. Den renade luften skickas således tillbaka till köket.

De aktiva kolfiltren skall ersättas i genomsnitt var 3-4 månader under normala driftsförhållanden.

För ersättning av de aktiva kolfiltren se monteringsanvisningarna.

BELSYNING

Kåpan är utrustad med belysning med LED-spotlights med hög effektivitet, låg konsumtion och mycket lång hållbarhet vid normal användning.

Om det skulle bli nödvändigt att byta ut spotlighten gör som i figuren.

KASSERING I SLUTET AV LIVSLÄNGDEN

Symbolen med den överkryssade soptunnan som visas på din utrustning anger att produkten är en WEEE, det vill säga "Avfall som kommer från elektriska och elektroniska utrustningar" och därför inte bör

kastas i de osorterade soporna (det vill säga tillsammans med "blandat hushållsavfall") utan hanteras separat för att omfattas av lämpliga åtgärder för återanvändning, eller också en specifik behandling för att på ett säkert sätt ta bort och kassera ämnen som är skadliga för miljön och utvinna de råvaror som kan återvinnas. Korrekt kassering av denna produkt kommer att bidra till att spara värdefulla resurser och undvika potentiella negativa effekter på människors hälsa och på miljön som skulle kunna orsakas av en olämplig kassering av avfallet.

Vänligen kontakta dina lokala myndigheter för ytterligare information om den närmaste återvinningscentralen. Man kan få sanktioner för felaktig kassering av detta avfall i enlighet med nationell lagstiftning.

INFORMATION OM KASSERING I EUROPEISKA UNIONENS LÄNDER

Lämna alltid in uttjänta elektriska och elektroniska produkter till återvinningsstationen. EU-direktivet om WEEE-utrustning har genomförts på olika sätt i alla länder och därför föreslår vi, om du vill kassera denna utrustning, att du kontaktar de lokala myndigheterna eller återförsäljaren för att fråga om korrekt kasseringsmetod.

INFORMATION OM KASSERING I LÄNDER SOM INTE TILLHÖR EUROPEISKA UNIONEN

Symbolen med den överkryssade soptunnan gäller endast inom Europeiska unionen: om du vill kassera denna utrustning i andra länder råder vi dig att kontakta de lokala myndigheterna eller återförsäljaren för att fråga om korrekt kasseringsmetod.

VARNING!

Företaget förbehåller sig rätten att göra ändringar i apparaterna när som helst och utan föregående meddelande. Tryck, översättning och reproduktion, även delvis, av denna manual är bundna till tillverkarens godkännande.

Den tekniska informationen, de grafiska framställningarna och de specifikationer som finns i denna manual är indikativa och kan inte kopieras.

Manualens redigeringsspråk är italienska. Tillverkaren kan inte hållas ansvarig för eventuella skriv- eller översättningsfel.

SÄKERHETSANVISNINGAR OCH VARNINGAR

avsnitt förbehållet kvalificerad personal

För installation av fläkten, läs kapitlet "SÄKERHETSANVISNINGAR OCH VARNINGAR" noggrant.

TEKNISKA DATA

(avsnitt förbehållet kvalificerad personal)

Den gul/gröna jordledningen ska inte avbrytas av brytaren.

avsnitt forbeholdt kvalifisert personell

Fjernkontrollen består av to deler:

• mottaker integrert i ventilatorhetten;
• sender som vist i figuren.

For de innvendige metalldelene se forrige avsnitt.

FETTFILTRE I METALL

Det anbefales å vaske metallfiltrene ofte (minst en gang i måneden). Legg dem i bløt i ca. 1 time i kokende vann med oppvaskmiddel uten å bøye dem.
