| Produkttyp | Dunstabzugshaube |
| Marke | FALMEC |
| Modell | PLANE 800 |
| Breite | 800 mm |
| Stromversorgung | 220-240 V ~ 50 Hz |
| Motorleistung max. | Nicht explizit angegeben, bis zu 800 m³/h |
| Anzahl Geschwindigkeiten | 4 (davon eine temporäre Boost-Stufe) |
| Beleuchtung | Integrierte LED, einstellbare Farbtemperatur (2700 K bis 5600 K) |
| Funktionen | Verzögerte automatische Abschaltung (Timer 15 Min.), Touch-Steuerung, Funkfernbedienung (optional) |
| Metallfettfilter | Spülmaschinenfest (max. 55 °C), Reinigung alle 30 h empfohlen |
| Aktivkohlefilter | Austausch alle 3-4 Monate empfohlen (optional) |
| Abluftart | Abluft (nach außen) oder Umluft (Filterbetrieb) |
| Luftauslassdurchmesser | Gleich oder größer als Anschluss (nicht angegeben, Standard 150 mm) |
| Mindestabstand zum Kochfeld | ≥ 65 cm (Gas) oder gemäß Montageanleitung |
| Material | Gebürsteter Edelstahl (Außenflächen) |
| Sicherheit | Automatische Abschaltung bei Überhitzung, Erdung erforderlich |
| Empfohlene Wartung | Äußere Reinigung alle 15 Tage mit weichem Tuch und mildem Reinigungsmittel |
| Ersatzteile verfügbar | Metallfilter, Kohlefilter, LED-Lampen, Fernbedienung |
| Reparierbarkeit | Eingriffe durch autorisiertes Servicecenter empfohlen; LED vom Benutzer austauschbar |
| Garantie | Herstellergarantie (Bedingungen nicht angegeben) |
| Gewicht | Nicht in der Anleitung angegeben |
Häufig gestellte Fragen - PLANE 800 FALMEC
Benutzerfragen zu PLANE 800 FALMEC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch PLANE 800 - FALMEC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PLANE 800 von der Marke FALMEC.
BEDIENUNGSANLEITUNG PLANE 800 FALMEC
GEBRAUCHSANWEISUNG DE
MODE D'EMPLOI FR
DE - Montage Gittermast (7) und Veränderung (8).

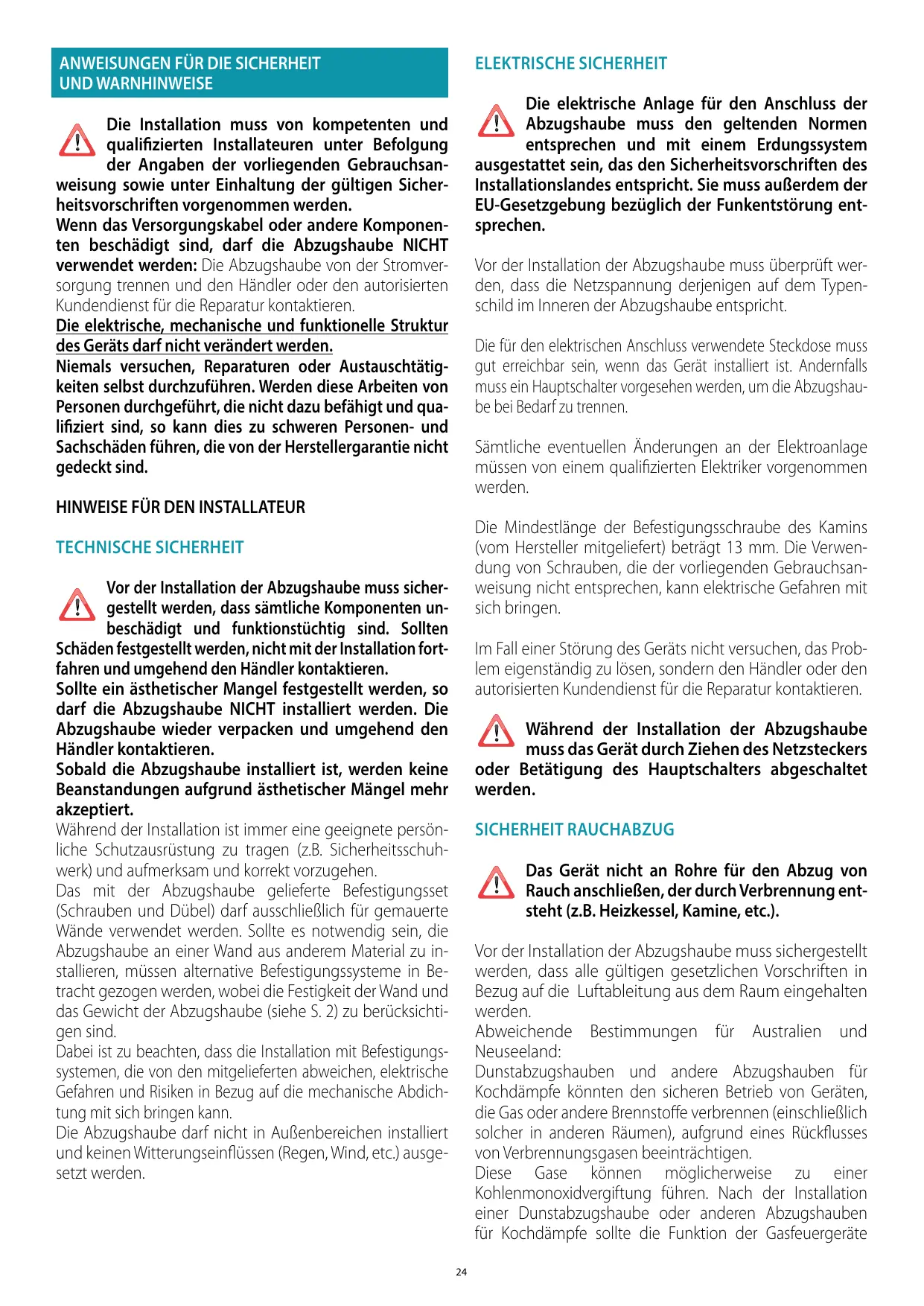

ANWEISUNGEN FÜR DIE SICHERHEIT UND WARNHINWEISE
Die Installation muss von kompetenten und qualifizierten Installateurs unter Befolgung der Angaben der vorliegenden Gebrauchsanweisung sowie unter Einhaltung der gultigen Sicherheitsvorschriften vorgenommen werden.
Wenn das Versorgungskabel oder andere Komponenten beschädigt sind, damit die Abzugshaube NICT verwendet werden: Die Abzugshaube von der Stromversorgung trennen und den Handler oder den autorisierten Kundendienst für die Reparatur kontaktieren.
Die elektrische, mechanische und Funktionelle Struktur des Geräts darf nicht verändert werden.
Niemals versuchen, Reparaturen oder Austauschtätigkeiten selbst durchzuführren. Werden diese Arbeiten von Personen durchgeführt, die nicht dazu befähigt und qualifiziert sind, so kann dies zu schweren Personen- und Sachschäden führen, die von der Herstellergarantie nicht gedeckt sind.
HINWEISE FÜR DEN INSTALLATEUR
TECHNISCHE SICHERHEIT
Vor der Installation der Abzugshaube muss sichergestellt werden, dass sãmtliche Komponenten unbeschädigt und Funktionstüchtig sind. Sollten Schäden festgestellt werden, nicht mit der Installation fortfahren und umgehend den Handler kontaktieren.
Sollte ein ästhetischer Mangel festgestellt werden, so daß die Abzugshaube NICHT installiert werden. Die Abzugshaube wieder verpacken und umgehend den Handler kontaktieren.
Sobald die Abzugshaube installiert ist, werden keine Beanstandungen aufgrund östhetischer Mängel mehr akzeptiert.
Während der Installation ist immer eine geeignete persönliche Schutzausrüstung zu tragen (z.B. Sicherheitsschuhwerk) und aufmerksam und korrekt vorzugehen.
Das mit der Abzugshaube geleiferte Befestigungsset (Schrauben und Dübel)arf ausschließlich fur gemauerte Wände verwendet werden. Sollte es notwendig sein, die Abzugshaube an einer Wand aus anderen Material zu installmenten, müssen alternative Befestigungssysteme in Betracht gezogen werden, wobei die Festigkeit der Wand und das Gewicht der Abzugshaube (siehe S. 2) zu berücksichtigen sind.
Dabei ist zu beachten, dass die Installation mit Befestigungssystemen, die von den mitgelieferten abweichen, elektrische Gefahren und Risiken in Bezug auf die Mechanische Abdichtung mit sich bringen kann.
Die AbzugshaubearfichtinAußenbereicheninstalliert und keinen Witterungseinflüssen (Regen,Wind,etc.) ausgesetzt werden.
ELEKTRISCHE SICHERHEIT
Die elektrische Anlage für den Anschluss der Abzugshaube muss den geltenden Normen entsprechen und mit einem Erdungssystem ausgestattet sein, das den Sicherheitsvorschriften des Installationslandes entspricht. Sie muss außer dem EU-Gesetzgebung bezüglich der Funkentstörung entsprechen.
Vor der Installation der Abzugshaube muss überprüft werden, dass die Netzspannung derjenigen auf dem Typenschild im Inneren der Abzugshaube entspricht.
Die für den elektrischen Anschluss verwendete Steckdose muss gut erreichen sein, wenn das Gerät installiert ist. Andernfalls muss ein Hauptschalter vorgesehen werden, um die Abzugshaube bei Bedarf zu trennen.
Samtliche eventuellen Änderungen an der Elektroanlage müssen von einem qualifizierten Elektriker vorgenommen werden.
Die Mindestlänge der Befestigungsschraube des Kamins (vom Hersteller mitgeliefert) beträgt 13 mm. Die Verwendung von Schrauben, die der vorliegenden Gebrauchsanweisung nicht entsprechen, kann elektrische Gefahren mit sich bringen.
Im Fall einer Störung des Geräts nicht versuchen, das Problem eigenständig zu losen, sondern den Handler oder den autorisierten Kundendienst für die Reparatur kontaktieren.
! Während der Installation der Abzugshaube muss das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters abgeschelt werden.
SICHERHEIT RAUCHABZUG
Das Gerät nicht an Rohre für den Abzug von Rauch anschließen, der durch Verbrennung entsteht (z.B. Heizkessel, Kamine, etc.).
Vor der Installation der Abzugshaube muss sichergestellt werden, dass alle gültigen gesetzlichen Vorschriften in Bezug auf die Lufttableitung aus dem Raum eingehalten werden.
Abweichende Bestimmungen für Australien und Neuseeland:
Dunstabzugshauben und andere Abzugshauben für Kochdämpfe konnten den sicheren Betrieb von Geräten, die Gas oder andere Brennstoffe verbrennen (einschließlich solcher in anderen Räumen), aufgrund eines Rückflusses von Verbrennungsgasen beeinträchtigen.
These Gase konnen möglicherweise zu einer Kohlenmonoxidvergifting führen. Nach der Installation einer Dunstabzugshaube oder anderen Abzugshauben für Kochdämpfe sollen die Funktion der Gasfeuergeräte
von einer kompetenten Person geprüft werden, um sicherzustellen, dass kein Rückfluss von Verbrennungsgasen auftritt.
(AS/NZS 60335.2.31:2013/A4:2020).
HINWEISE FÜR DEN BENUTZER
These Hinweise wurden für ihre Sicherheit und die Sicherheit anderer Personen erstellt, und wir bitten Sie deshalb, die vorliegende
Gebrauchsanweisung vor der Installation, der Verwendung oder der Reinigung des Geräts vollständig zulesen.
Der Hersteller leht jegliche Haftung für etwaige direkte oder indirekte Schäden von Personen, Gegenständen oder Haustieren ab, die durch eine Nichtbeachtung der in der vorliegenden Gebrauchsanweisung angeführten Sicherheitshinweise verursacht werden.
Es ist sehr wichtig, dass diese Gebrauchsanweisung zusammen mit dem Gerät aufbewahrt wird, damit künftig darin nachgelesen werden kann.
Falls das Gerät verkauft oder an eine andere Person übergeben wird, muss sichergestellt werden, dass auch die Gebrauchsanweisung übergeben wird, damit der neue Besitzer informiert werden kann, wie die Abzugshaube Funktioniert und welche thisbezüglichen Warnhinweise zu beachten sind.
Nach der Installation der Edelstahlhaube muss als Erstes deren Reinigung erfolgen, um die Rückstände der Schutzklebefolie und eventuelle Flecken von Öl oder Fett zu entfernen, die die Oberfläche der Abzugshaube unwiderruflich beschädigten können, falls sie nicht entfernt werden. Für diesen Vorgang empfeht der Hersteller, die mitgelieferten Reinigungstücher zu benutzen, die auch gekauft werden konnen.
Immer die Verwendung von originalen Ersatzteilen fordern.
VERWENDUNGSBESTIMMUNG
Das Gerät ist ausschließlich für die Absaugung von Rauch bestimmt, der während der Zubereitung von Speisen in Haushaltsküchen, nicht in gewerblichen Kuchen, erzeugt wird. Jede andere Verwendung gilt als unsachgemäß, kann Schäden an Personen, Gegenständen und Haustieren verursachen und enthebt den Hersteller von jeglicher Verantwortung.
Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die damit zusammenhängenden Gefahren verstanden haben.
Kinder)dürfen nicht mit dem Gerät spielen. Kinder dürfendie vom Benutzer auszuführende Reinigung und Wartung nicht unbeaufsichtigt durchführren.
HINWEISE FÜR VERWENDUNG UND REINIGUNG
Vor jedem Reinigungsd oder Wartungseingriff das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters vom Stromnetz.
Die Abzugshaube nicht mit nassen Händen oder nachten Fußen verwenden.
Immer kontrollieren, dass alle elektrischen Teile (Beleuchtung, Absauganlage) ausgeschelt sind, wenn das Gerät nicht verwendet wird.
Das maximale Gesamtgewicht eventuella auf der Abzugshaube abgestellter oder an ihr aufgehängter Gegenstände (falls vorgesehen)arf 1,5 kg nicht überschreiben.
Fritteusen müssen während des Betriebs überwacht werden: Das erhitzte Öl konnte Feuer fangen.
Unter der Haube keine offenen Flammen verwenden.
Unterhalb der Abzugshaube keine Garvorgänge mit "offenen" Flammen ausführren.
Die Abzugshaube nie ohne Metallfettfilter verwenden. In dieser Fall wurden sich Fett und Schmutz auf dem Gerät absetzen und seine Funktionstüchtigkeit beeinträchtigen.
Die erreichen Teile der Abzugshaube konnen heißt sein, wenn sie zusammen mit Kochgeräten verwendet werden.
Mit der Reinigung so lange warten, bis alle Teile der Abzugshaube abgekühlt sind.
Sollte die Reinigung nicht gemäß den Vorschriften und mit den Produkten ausgeführct werden, die im vorliegenden Handbuch angegeben sind, so besteht Brandgefahr.
Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, muss der Hauptschalter abgeschaltet werden.
Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, etc.) für eine an-
gemessene, vorschrifsmäßige Luftung des Raumes sorgen, in dem die Dunstabsaugung erfolgt.
INSTALLATION
Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten
Vor der Installation der Abzugshaube muss das Kapitel "ANWEISUNGEN FÜR DIE SICHERHEIT UND WARNHINWEISE" aufmerksam gelesen werden.
TECHNISCHE MERKMALE
Die technischen Daten des Geräts sind auf den Schildern im Inneren der Abzugshaube angegeben.
POSITIONIERUNG
Der Mindestabstand zwischen dem höchsten Teil des Kochgeräts und dem untersten Teil der Abzugshaube ist in der Montageanleitung angegeben.
Wenn die Abzugshaube über einer Gaskochfläche positioniert ist, muss dieser Abstand gewöhnlich mindestens 65~cm (25,6") betragen. Dennoch kann gemäß der der Norm EN60335-2-31 der Mindestabstand zwischen der Kochebene und dem unteren Teil der Abzugshaube auf den in der Montageanleitung angegebenen Wert vermindert werden.
Wenn die Anleitung der Gaskochebene einen größeren Abstand vorschreiben, muss dies eingehalten werden.
Die Abzugshaubearfichtn in AuBenbereichen installiert und keinen Witterun-gseinflüssen (Regen,Wind,etc.)ausgesetzt werden.
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten)
Vor sümttlichen Eingriffen an der Abzugshaube muss das Gerät vom Stromnetz getrennt werden.
Sicherstellen, dass die Elektrokabel in der Abzugshaube nicht abgeschnitr getrennt werden:
Anderfalls muss das nachstgelegene Kundendienstzentrum kontaktiert werden. Für die elektrischen Anschlüsse qualifiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausgeführrt werden.
Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
die Netzspannung jener der Daten auf dem Typenschild in der Abzugshaube entspricht;
die elektrische Anlage den gesetzlichen Vorschriften entspricht und für die Belastung des Gerats geeignet ist (siehe Kenndaten in der Abzugshaube);
der Stecker und das Kabel nicht mit freißen Komponenten mit Temperaturen über 70^ in Berührung kommt;
die Versorgungsanlage mit einer wirksamen und gemäß den geltenden Normen ausgeführten Erdung verbunden ist;
die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn die Abzugshaube installiert ist.
Bei:
mit einem Kabel ohne Stecker ausgestatteten Geräten: muss der zu verwendende Stecker ein genormter Stecker sein. Die Kabel themselves wie folgt angeschlossen werden: Das geld-grüne Kabel für die Erdung, das blaue Kabel für den Nulleiter und das braune für die Phase. Der Stecker muss an einer geeigneten Sicherheitssteckdose angeschlossen werden.
- einem fest montierten Gerät, das über kein Versorgungskabel oder eine andere Vorrichtung zur Trennung vom Stromnetz mit einer derartigen Öffnungsdistanz der Kontakte verfügt, dass die vollständige Trennung zu den Bedingungen der Überspannungskategorie III erfolgt.
- Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungsznetz installiert werden.
Der grün/gelbe Erdungsdrahtarf nicht vom Schalter unterbrochen werden.
Der Hersteller lehtigt jeder Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.
RAUCHABZUG
ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFTVERSION)
Bei dieser Ausführung werden die Dämpfe über ein Abzugsrhr nach außen abgeleitet.
Deshalb muss der Anschluss der Haube für den Abzug mit einem Rohr an einem externen Abzug angeschlossen werden.
Das Abzugsrhr muss:
einen größeren Durchmesser als der Abzugshaubenanschluss haben.
in den horizontalen Abschnitten eine leichte Neigung nach unten aufweisen (Gefälte), um zu verhindern, dass das entstehende Kondenswasser in die Abzugshaube zurückflieBt.
so werenig Kurven wie möglich aufweisen.
so kurz wie möglich sein, um Vibrationen zu vermeiden, und um zu verhindern, dass die Abzugsleistung der Haube reduziert wird.
Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshauben mit Motoren zu 800m^3 /h oder mehr, über ein Rückschlagventil.
Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer anderen Energie als elektrischem Strom betrieben werden, darf der negative Druck im Raum 4 Pa nicht überschreiben (4 x 10-5 bar).
ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)
In dieser Ausführung stromt die Luft durch die Aktivkohlefilter, wo sie gereinigt wird, und wird anschließend in den Raum zurückgeleitet.
Kontrollieren, dass die Aktivkohlefilter in der Abzugshaube angebracht sind, andernfalls müssen sie angebracht werden, wie in der Montageanleitung angeführnt.
In dieser Ausführungarf das Rückschlagventil nicht montiert werden. Soltte es dennoch am Anschluss fur den Luftabzug des Motors vorhanden sein, muss es entfernt werden.
MONTAGEANLEITUNG
Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten
Die Abzugshaube kann in verschiedenen Konfigurationen installiert werden:
Die allgemeinen Montagephasen gelten für alle Installationen; befolgen
Sie dagegen die entsprechenden Phasen der gewünschten Installation, wo dies extra angegeben wird.
BETRIEB
WANN MULLS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten. Dadurch wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugfläche hin befindert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen setzen, bis alle Dämpfe und Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.
WELCHE GESCHWINDIGKEITSSTUFESOLL GEWAHLT WERDEN?
Geschwindigkeit 1: Halt die Luft bei geringem Stromverbrauch rein.
Geschwindigkeit 2: Wird für normale Bedingungen verwendet.
Geschwindigkeit 3: Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.
Geschwindigkeit 4: Wird für eine schelle Beseitigung von Gerüchen oder Dämpfen verwendet.
WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
Die Metallfilter mussen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Aktivkohlefilter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie oft die Abzugshaube verwendet wird, ausgetaucht werden.
Für weitere Details siehe Kapitel "WARTUNG".
ELEKTRONISCHE DRUCKKNOPFTAFEL
| Motor ON/OFF. | ||
| Erhöhung der Geschwindigkeit von 1 bis 4Die Geschwindigkeit 4 istnur für eine Minute ak-tiviert, dann wird die Ge-schwindigkeit 3 aktiviert. | Die Geschwindigkeiten werden von den anden Tasten vorhandenen LEDs signalisiert: | Geschwindigkeit 1Geschwindigkeit 2 |
| Drosselung der Ge-schwindigkeit von 4 bis 1 | + + -Geschwindigkeit 3Geschwindigkeit 4(LED "+" blinkend) | |
| Einschalten / Ausschalten des Lichts | ||
| TIMER (rote blinkende LED)Selbstaussschaltung nach 15 MinutenDie Funktion wird deaktiviert (rote LED ausgeschelt), wenn:- man erneut die Taste TIMER drückt.- wenn man die Taste ON/OFF (♣) drückt.ALARM FILTER (rote LED dauerhaft mit (♣) off)Wartung der Fettfilter nach ungebärr 30 Betriebsstunden.3 Sekunden lang drücken (♣), um den Zähler auf Null zu stellen. | ||
ELEKTRONISCHE DRUCKKNOPFTAFEL (PLANE TOP)
| Motor ON/OFF | ||
| Erhöhung der Geschwindigkeit von 1 bis 4Die Geschwindigkeit 4 istnur für eine Minute ak-tiviert, dann wird die Ge-schwindigkeit 3 aktiviert. | Die Geschwindigkeiten werden von den anden Tasten vorhandenen LEDs signalisiert: | Geschwindigkeit 1Geschwindigkeit 2Geschwindigkeit 3Geschwindigkeit 4 |
| Drosselung der Ge-schwindigkeit von 4 bis 1 | (LED "+" blinkend) | |
| Einschalten / Ausschalten des LichtsKurzer Impuls: Ein- und Ausschalten des LichtsLanger Impuls: Regulierung der Farbtemperatur des Lichts von 2700K-5600K | ||
| TIMER (rote blinkende LED)Selbstauschaltung nach 15 MinutenDie Funktion wird deaktiviert (rote LED ausgeschelt), wenn:- man erneut die Taste TIMER druckt.- wenn man die Taste ON/OFF druckt. | ||
Wenn die Druckknopftafel vollig deaktiviert ist, muss vor der Benachrichtigung des Technischen Kundendienstes die Stromzufuhr des Haushaltsgerats vorübergehend unterbrochen werden, undzarurdichetbetigungdesHauptschalters,umden nor-trieb wiederherzustellen.
Sollte dies nicht halten, ist der Technische Kundendienst zu rufen.
VERWENDUNG DER MECHANISCHEN BEDIANTAFEL
| OFF | 1 | 2 | 3 |
| Einschalten / Ausschalten des Lichts | |||
| OFF | Taste OFF Durch Drücken der Taste wird der Motor ausgescheltet | ||
| 1 | Taste 1: Durch Drücken der Taste (eingedrückte Taste) wird der Mo- tor mit der Mindestgeschwindigkeit gestartet oder eingestellt | ||
| 2 | Taste 2: Durch Drücken der Taste (eingedrückte Taste) wird der Motor mit der Durchschnittsgeschwindigkeit gestartet oder eingestellt | ||
| 3 | Taste 3: Durch Druppen der Taste (eingedrückte Taste) wird der Mo- tor mit der Höchstgeschwindigkeit gestartet oder eingestellt | ||
GEBRAUCH DER FERNBEDIENUNG (OPTIONAL)
VORSICHT!
Die Abzugshaube nicht in der Nähe von elektromagnetischen
Quellen (z.B. Mikrowellenofen) positionieren, welche die Fernberg und die Elektronik der Haube stären konnten.
Der maximale Betriebsabstand beträgt 5 Meter. Diese Entfernung kann sich bei elektromagnetischen Störungen verkurzen.
Die Fernbedienung arbeitet bei 433,92 MHz.
Die Fernbedienung besteht aus zwei Teilen:
- dem in der Abzugshaube integrierten Empfänger;
- dem Sender, der hier in der Abbildung dargestellt wird.
| BESCHREIBUNG SENDERBEFEHLE | |
| UP Einschaltung des Motors und Ge-schwindigkeitserhöhung von 1 bis 4. Die vierte Geschwindigkeit wird nur für eine Minute aktiviert. | |
| DOWN Geschwindigkeitsreduktion und Ab-schaltung des Motors. | |
| Licht ON-OFF Kurzer Impuls: Ein- und Ausschalten des Lichts Langer Impuls: Regulierung der Farbtemperatur des Lichts von 2700K- 5600K | |
| TIMER ON: Automatische Abschaltung des Mo- tors nach 15 Min. Die Funktion wird automatisch deakti- viert, wenn sich der Motor abscheltet (Taste) | |
| Bedienungsübertragung aktiv | |
AKTIVIERUNGSVERFAHREN
Vor Verwendung der Fernbedienung, folgenden Verfahren auf der Druckknopftafel der Abzugshaube ausführren:
- Gleichzeitig die Tasten LICH (2) und TIMER (3) drücken, bis alle LED-Lampen zu blinking beginnen.
Die beiden Tasten freigeben und noch einmal die Taste LICH ( ) drucken, bis alle LED-Lampen eingeschaltet sind.
Die Taste LICHT freigegeben: jetzt ist der Empfänger aktiv.
These Methode kann auch für die Deaktivierung des Empfängers ausgeführrt werden.
ÄNDERUNG DES CODES DER FERNBEDIENUNG
Wenn nur eine Fernbedienung vorhanden ist, direkt zu Punkt 2 weitergeben.
Bei mehreren Fernbedienungen im Selben Raum, kann mit der folgenden Methode ein neuer Code erstellt werden.
Die Versorgung für die Abzugshaube vor dem Vorgang trennen.
1) - EINEN NEUEN CODE ERSTELLEN
Das Verfahren wird auf der Fermbedienung ausgeführrt.
- Gleichzeitig die Tasten LICHT und TIMER drücken, bis das Display zu blinken beginnnt.
Die Taste DOWN der Fernbedienung drücken: der neue Code wird durch 3-maliges kurzes Blinken auf dem Display bestätigt. Der neue Code löscht und ersetzt den alten werkseingeselten Code.
Die Abzugshaube wieder an das Stromnetz anschließen und prufen, ob die Lichter und Motoren ausgeschaltet sind.
2)-VERBINDUNG DER FERNBEDIERUNG MIT DER ABZUGSHAUBE MIT ELEKTRISCHER DRUCKNOPFTAFEL
die Taste TIMER (3) der Druckknopftafel der Abzugshaube für 2 Sekunden gedrückt halten:
die rote LED wird eingescheltet.
innerhalb von 10 Sekunden irgendeine Taste auf der Fernbedienung betätigten.
WIEDERHERSTELLUNG DES WERKSEINGESTELTEN CODES
das Verfahrens muss bei Weitergabe der Abzugshaube ausgeführten werden.
Die Versorgung für die Abzugshaube vor dem Vorgang trennen.
- Gleichzeitig die Tasten UP und DOWN der Fernbedienung für mehr als 5 Sekunden drücken: die erfolgte Wiederherstellung wird durch dreimaliges kurzes Blinken auf dem Display bestätigt.
Die Abzugshaube wieder an das Stromnetz anschließen. - Die Zuordnung von Abzugshaube und Fernbedienung wie in Punkt 2 beschrieben vornehmen.
WARTUNG
Vor jedem Reinigungsa- oder Wartungseingriff das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters vom Stromnetz trennen.
Es durfen keine Tücher mit rauer Oberfläche oder Reinigungsmittel verwendet werden, die scheuernde, säurehaltige oder korrosive Substanzen enthalten.
Eine kontinuierliche Wartung gewährleistet langfristig einen gute Betrieb und eine gute Leistung.
Besondere Aufmerksamkeit muss den Metalfettfiltern und den Aktivkohlefiltern geschenkt werden: eine hauige Reinigung der Filter und ihrer Halterungen gewährleistet, dass sich an der Abzugshaube kein Fett ablagert, das leicht entzündlich und somit gefährlich ist.
REINIGUNG DER AUSSENFLÄCHEN
Es wird empfohlen, die Außenflächen der Abzugshaube mindestens alle 2 Waren zu reinigen, um zu vermeiden, dass ülige und fettige Substanzen die Stahloberflächen angreifen. Für die Reinigung der Abzugshaube aus gebursteten Edelstahl empfehl't der Hersteller die Verwendung der Reinigungstücher "Magic Steel".
Alternative dazu und für alle anderen Arten von Oberflächen muss die Reinigung mit einem feuchten Lappen mit neutralem Reinigungsmittel oder.
Am Ende der Reinigung die Abzugshaube mit weichen Tüchern sorgfältig abwischen und abtrocknen.
Im Bereich der Bedientafel und der Beleuchtungsvorrichtungen nur weniger Wasser verwenden, um zu vermeiden, dass die elektronischen Bauteile feucht werden.
Die Reinigung der Glasplatten dart nur mit spezifischen nicht korrosiven oder scheuemden Reinigungsmitteln mit einem weichen Tuch ausgeführrt werden.
Der Hersteller lehtigt jeder Haftung ab, falls diese Anweisungen nicht befolgt werden.
REINIGUNG DER INNENFLÄCHEN
Die Reinigung von elektrischen oder zum Motor gehörenden Teilen in der Abzugshaube mit Flüssigkeiten oder Lösungsmitteln ist verboten. Für die Metallteile siehe den vorgen Abschnitt.
METALLFETTFILTER
Deshalb wird empfohlen, die Metallfilter Häufig zu reinigen (mindestens ein Mal pro Monat), indem sie ungebär 1 Stunde lang in kochend heißtem Wasser mit Geschirrspülmittel eingeweicht werden. Darauf achten, sie nicht zu biegen.
Keine korrosiven, säurehaltigen oder alkalischen Reinigungsmittel verwenden.
Die Metallfilter sorgfältig abspulen und vor der Montage abwarten, bis sie vollständig trocken sind.
Die Metallfilter konnen auch in der Spulmaschine gereinigt werden, aber es konnte zu einer Braunfärbung des Materials kommt. Um dies zu vermeiden, einen Spülgang mit niedriger Temperatur (max. 55^ ) wahren.
Für die Montage und Demontage der Metallfettfilter siehe die Montageanleitung.
DIE AKTIV-KOHLEFILTER
These Filter halten die in der durchstörmdenden Luft vorhandenen Gerüche zusammen. Die gereinigte Luft wird somit erneut in den Raum zurückgeführrt.
Die Aktivkohlefilter müssen bei normalen Betriebsbedingungen im Durchschnitt alle 3-4 Monate ausgewechselt werden.
Für den Austausch der Aktivkohlefilter siehe Einbauanleitung.
BELEUCHTUNG
Die Abzugshaube ist mit einer Beleuchtung mit hochleistungsfähigen LED-Spots mit geringem Stromverbrauch und sehr länger Lebensdauer bei normalem Gebrauch ausgestattet.
Sollete der LED-Spot ausgetauscht werden müssen, so ist wie in der Abbildung vorzugehen.
ENTSORGUNG AM ENDE DER LEBENSDAuer
Das Symbol der durchgestrichen Abfalltonne auf Rädern auf Ihr Gewer beteutet, dass es sich um ein WEEE-Produkt handelt, das somit ein "Abfall aus elektrischen und elektronischen Geräten"ist. Darumarfes nicht der un
getrennten Abfallentsorgung zugeführrt werden (also zusammen mit "unsortiertem Hausmüll"weggeworfen werden), sondern muss getrennt verwaltet werden, um es entsprechenden Eingriffen für eine Wiederverwertung oder einer spezifischen Behandlung zu unterziehen, damit die etwaigen umweltgeführenden Stoffe sicher entnet und entsorgt werden und die recyclefähigen Rohstoffe entnommen werden. Die sachgemäß Entsorgung these Produkte tragt dazu bei, wertvolle Ressourcen zu schützen und potentiell negative Auswirkungen auf die Gesundheit des Menschen und die Umwelt zu vermeiden, die hingegen durch eine unsachgemäß Entsorgung dieser Abfälle entsten konnten.
Für weitere Informationen bezüglich der in Ihr Höhe liegenden speziellen Sammelstellen bitten wir Sie, die lokalen Behörden zu kontaktieren. Für eine unsachgemäß Entsorgung dieser Abfälle konnten in Übereinstimmung mit der nationalen Gesetzgebung Strafen vorgesehen sein.
INFORMATIONEN ZUR ENTSORGUNG INNERHALB DER EUROPÄISCHEN UNION
Die europäische Richtlinie zu den WEEE-Geräten wurden in jedem Land auf andere Weise ausgelegt. Darum sollen den bei der Entsorgung these Geräts die lokalen Behörden oder der Handler kontaktiert werden, um sich über die korrekte diesbezügliche Vorgehensweise zu informieren.
INFORMATIONEN ZUR ENTSORGUNG IN LÄNDERN AUSSERHALB DER EUROPÄSCHEN UNION
Das Symbol der durchgestriichen Abfalltonne auf Rädern ist nur in der Europäischen Union gültig: Wenn das Gerät in anderen Ländern entsorgt werden soll, sollen den lokalen Behörden oder der Handlcer kontaktiert werden, um sich über die korrekte diesbezügliche Vorgehensweise zu informieren.
ACHTUNG!
Der Hersteller besteht sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an den Geräten vorzunehmen. Der Druck, die Übersetzung und die - auch auszugweise - Reproduktion des vorliegenden Handbuchs müssen zuvor vom Hersteller genehmigt werden.
Die im vorliegenden Handbuch enthaltenen technischen Informationen, die grafischen Darstellungen sowie die Spezifikationen dienen nur als Richtlinie und dürfen nicht verbreitet werden.
Das Handbuch wurde in italienischer Sprache verfasst, der Hersteller übermimmt keine Haftung für etwaige Transkriptions- oder Übersetzungsfehler.
CONSIGNES DE SECURITE ET MISES EN GARDE
QUELLE VITESSE CHOISIR?
BEZPIECZENSTWO TECHNICZNE
TECHNISCHE VEILIGHEID
ELEKTRISCHE VEILIGHEID
WAARSCHUWINGEN BETREFFENDE HET GEBRUIK EN DE REINIGING
TECHNISCHE KENMERKEN
ELEKTRISCHE AANSLUITING
WELKE SNELHEID DIENT U TE KIEZEN?
Als dit nicht werkt, neem dan contact op met de Technische Assistentiedienst.
GEBRUK VAN HET MECHANISCHE TOETSENBORD
WEGGOIOEN AAN HET EINDE VAN DE GEBRUKSDUUR
ANVÄNDNINGENS ÄNDAMÄL
Kommandoöverfürig aktiv
AKTIVERINGSPROCEDUR
Innan du anvander fjarrkontrollen skadu utfora foljande procedur pa kapians kontrollpanel:
- ANWEISUNGEN FÜR DIE SICHERHEIT UND WARNHINWEISE
- HINWEISE FÜR DEN INSTALLATEUR
- TECHNISCHE SICHERHEIT
- ELEKTRISCHE SICHERHEIT
- SICHERHEIT RAUCHABZUG
- HINWEISE FÜR DEN BENUTZER
- VERWENDUNGSBESTIMMUNG
- HINWEISE FÜR VERWENDUNG UND REINIGUNG
- INSTALLATION
- TECHNISCHE MERKMALE
- POSITIONIERUNG
- ELEKTRISCHER ANSCHLUSS
- Bei:
- RAUCHABZUG
- ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFTVERSION)
- Das Abzugsrhr muss:
- Abweichungen für Deutschland:
- ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)
- MONTAGEANLEITUNG
- BETRIEB
- WANN MULLS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
- WELCHE GESCHWINDIGKEITSSTUFESOLL GEWAHLT WERDEN?
- WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
- ELEKTRONISCHE DRUCKKNOPFTAFEL
- ELEKTRONISCHE DRUCKKNOPFTAFEL (PLANE TOP)
- VERWENDUNG DER MECHANISCHEN BEDIANTAFEL
- GEBRAUCH DER FERNBEDIENUNG (OPTIONAL)
- VORSICHT!
- AKTIVIERUNGSVERFAHREN
- ÄNDERUNG DES CODES DER FERNBEDIENUNG
- 1) - EINEN NEUEN CODE ERSTELLEN
- 2)-VERBINDUNG DER FERNBEDIERUNG MIT DER ABZUGSHAUBE MIT ELEKTRISCHER DRUCKNOPFTAFEL
- WIEDERHERSTELLUNG DES WERKSEINGESTELTEN CODES
- WARTUNG
- REINIGUNG DER AUSSENFLÄCHEN
- REINIGUNG DER INNENFLÄCHEN
- METALLFETTFILTER
- DIE AKTIV-KOHLEFILTER
- BELEUCHTUNG
- ENTSORGUNG AM ENDE DER LEBENSDAuer
- INFORMATIONEN ZUR ENTSORGUNG INNERHALB DER EUROPÄISCHEN UNION
- INFORMATIONEN ZUR ENTSORGUNG IN LÄNDERN AUSSERHALB DER EUROPÄSCHEN UNION
- ACHTUNG!
- CONSIGNES DE SECURITE ET MISES EN GARDE
- QUELLE VITESSE CHOISIR?
- BEZPIECZENSTWO TECHNICZNE
- TECHNISCHE VEILIGHEID
- ELEKTRISCHE VEILIGHEID
- WAARSCHUWINGEN BETREFFENDE HET GEBRUIK EN DE REINIGING
- TECHNISCHE KENMERKEN
- ELEKTRISCHE AANSLUITING
- WELKE SNELHEID DIENT U TE KIEZEN?
- GEBRUK VAN HET MECHANISCHE TOETSENBORD
- WEGGOIOEN AAN HET EINDE VAN DE GEBRUKSDUUR
- ANVÄNDNINGENS ÄNDAMÄL
- Kommandoöverfürig aktiv
- AKTIVERINGSPROCEDUR
Marke : FALMEC
Modell : PLANE 800
Kategorie : Dunstabzugshaube
