HAIKU CONCRETE - Köksfläkt ELICA - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	ELICA
Modell	HAIKU CONCRETE
Funktioner	Sughastighet (1, 2, 3, Boost 1 och 2), LED-belysning, indikering för mättnad av filter
Belysning	LED-teknik, byte av teknisk service
Installationstyp	Utblåsversion (extern avluftning) eller filtreringsversion (intern recirkulation)
Minsta avstånd från spishäll	50 cm (elektrisk spis) / 65 cm (gas eller kombinerad)
Elanslutning	230 V (enligt märkskylt), med brytare om nödvändigt
Fettfilter	Metall, diskmaskinssäker, månatligt underhåll
Aktivt kolfilter	Valfritt (för filtreringsversion), kan tvättas med vatten eller i diskmaskin, byte var tredje år
Indikering för mättnad av filter	Ja, långsamt blinkande för fettfilter, snabbt för luktfilter
Rengöring	Fuktig trasa med neutralt rengöringsmedel, inga slipmedel eller alkohol
Säkerhet	Automatisk avstängning efter 10 s utan funktion, skydd mot öppen låga, frånkoppling före underhåll
Energiförbrukning	Låg med LED-belysning och optimerad motor
Ljudnivå	Varierar beroende på hastighet, använd lägsta hastighet om möjligt
Material	Betong (design), rostfritt stål, glas (beroende på version)
Reservdelar	Filter, LED-lampor (byte av kundservice)
Garanti	Kontakta kundtjänst
Standarder	Säkerhet: EN/IEC 60335-1, Prestanda: EN/IEC 61591, EMC: EN 55014-1
Återvinning	Apparaten överensstämmer med WEEE (2012/19/EC), kasta inte med hushållsavfall

Vanliga frågor - HAIKU CONCRETE ELICA

Vad är minsta avstånd mellan fläkten och spishällen?

Minsta avstånd är 50 cm för en elektrisk spis och 65 cm för en gas- eller kombinerad spis. Se din manual för särskilda fall.

Hur rengör man fettfiltret?

Rengör fettfiltret en gång i månaden med icke-aggressiva rengöringsmedel, för hand eller i diskmaskin på låg temperatur. Dra i fjäderhandtaget för att ta bort det.

När ska man byta kolfiltret?

Aktivt kolfilter rengörs varannan månad och byts vart tredje år eller om det är skadat. Används endast i recirkulationsversion.

Hur återställer man indikeringarna för mättnad av filter?

Tryck länge på motsvarande knappar (på panelen) tills indikeringarna blinkar snabbt, vilket bekräftar återställningen.

Hur använder man Boost-funktionen?

Boost-funktionen har två nivåer: Boost 1 (30 minuter) och Boost 2 (7 minuter). Tryck på avsedd knapp för att aktivera; efter angiven tid återgår fläkten till föregående hastighet.

Kan jag själv byta LED-belysningen?

Nej, byte av LED-lampor måste utföras av auktoriserad teknisk service.

Fläkten stängs av av sig själv, är det normalt?

Ja, om ingen funktion aktiveras inom 10 sekunder stängs fläkten av automatiskt för att spara energi.

Hur installerar man fläkten i recirkulationsversion?

Du måste installera ett aktivt kolfilter (medföljer inte alla modeller) och inte ansluta avluftningskanalen till utsidan. Luften filtreras och återförs till rummet.

Vilka rengöringsmedel ska användas för utvändig rengöring?

Använd endast en fuktig trasa med neutrala flytande rengöringsmedel. Undvik slipande produkter, alkohol och rengöringsverktyg.

Vad gör man vid fel eller funktionsstörning?

Kontrollera först bruksanvisningen. Om problemet kvarstår, kontakta auktoriserad kundservice. Försök inte reparera själv.

BRUKSANVISNING HAIKU CONCRETE ELICA

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok, men alla anvisningar för användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är märkta med symbolen (*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som sak införskaffas separat.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användningen övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd. Beträffande de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdas av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller annan typ av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

A VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller annan anordning, som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall istället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt på fläkten på minsta hastigheten när du börjar laga mat och låt den vara på i några minuter efter att du är färdig. Öka hastigheten bara om det skulle uppstå mycket rök och ånga, och använd ökad hastighet bara i extrema fall. Byt ut kolfiltret vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Frånluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

riangle VARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

riangle VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur. Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen). I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån. Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjar 90° ). ! Undvik stora skillnader i rörets tvärsnittsarea.

Filtrerande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Installation

Minsta tillåtna avstånd mellan kokkärlets stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger att större avstånd skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vår tekniska servicekontor om kabeln skadats.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se avsnittet härför gällande paragrafen). Denna/dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spara.

Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer.

Funktion

Knapp ON/OFF belysning

Tryck in för att tända eller släcka belysningen av spishällen.

1:a tryck: för att aktivera sughastigheten "BOOST 1", tidsinställd på 30 minuter. Denna förlängda tidsinställning har utformats för att garantera att det finns tillräckligt med tid för matlagning som orsakar mycket matos.

Obs: efter 30 minuter återgår fläkten till den tidigare inställda sughastigheten.

2:a tryck (från "BOOST 1" aktiverad): för att aktivera intensiv sugningshastighet "BOOST 2", tidsinställd på 7 minuter.

Obs: när 7 minuter har förflutit går fläkten tillbaka till den tidigare inställda sughastigheten.

3:e tryck (från "BOOST 2" aktiverad): för att lämna funktionen och gå tillbaka till den tidigare inställda hastigheten.

Obs: knappen för den tidigare inställda hastigheten förblir belyst under BOOST-funktionen.

Tryck in för att aktivera hastigheten (sugkraft) hög.

Tryck in för att aktivera hastigheten (sugkraft) medium.

Tryck in för att aktivera hastigheten (sugkraft) låg.

Tryck in för att slå på fläkten och tillåta val av hastighet; om den trycks in från påslagen motor, slås motorn av.

Obs: om du inte ingriper på någon funktion slås fläkten av efter 10 sekunder.

Indikatorer för filtermättnad.

Med jämna mellanrum signalerar fläkten att filtren behöver underhållas.

Obs: Signalen för mättnad av filtren syns inom de första 10 sekunderna efter påslagning av fläkten.

Återställ indikator för filtermättnad:

Obs: denna åtgärd måste utföras då fläkten är avstängd.

- Fettfilter

Tryck länge på knapparna och för att aktivera funktionen

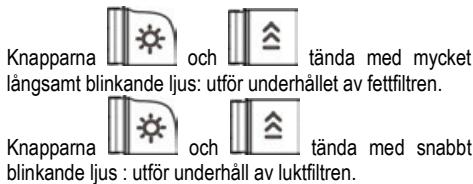

Knapparna tänds med mycket långsamt blinkande ljus, för att ange att fettfilterindikatorn kan aktiveras

Obs: Tryck in knapparna och för att aktivera eller inaktivera

Luktfilter

Knapparna tänds med snabbt blinkande ljus, för att ange att det är möjligt att aktivera indikatorn för luktfilter (normalt inaktiverat)

Obs: Tryck in knapparna och för att aktivera eller inaktivera

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 19-34

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättnad - om sådan finns på er modell - anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 33

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättnad - om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filtret skadats.

Byte av lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.

Kolfilter (endast med recirkulering av luften)

Fig. 33
