Produkttype	Køkkenemhætte
Mærke	ELICA
Model	HAIKU CONCRETE
Funktioner	Sugning hastighed (1, 2, 3, Boost 1 og 2), LED-belysning, indikator for filtermætning
Belysning	LED-teknologi, udskiftning af teknisk service
Installationstype	Udsugning (ekstern udledning) eller recirkulation (indendørs recirkulation)
Minimumsafstand fra kogepladen	50 cm (elektrisk kogeplade) / 65 cm (gas eller blandet)
Strømforsyning	230 V (ifølge typeskilt), med afbryder om nødvendigt
Fedtfilter	Metal, opvaskemaskine-egnet, månedlig vedligeholdelse
Aktivt kulfilter	Valgfrit (til recirkulationsversion), vaskbart i vand eller opvaskemaskine, udskiftning hvert 3. år
Indikator for filtermætning	Ja, langsom blink for fedtfilter, hurtig for lugtfilter
Rengøring	Fugtig klud med neutralt rengøringsmiddel, ingen slibemidler eller alkohol
Sikkerhed	Automatisk stop efter 10 s uden funktion, beskyttelse mod åben ild, afbrydelse før vedligeholdelse
Energiforbrug	Lav med LED-belysning og optimeret motor
Lydniveau	Variabelt afhængig af hastighed, brug minimumshastighed hvis muligt
Materialer	Beton (design), rustfrit stål, glas (afhængig af version)
Reservedele	Filtre, LED-pærer (udskiftning af kundeservice)
Garanti	Kontakt kundeservice
Standarder	Sikkerhed: EN/IEC 60335-1, Ydeevne: EN/IEC 61591, EMC: EN 55014-1
Genbrug	Apparatet overholder WEEE (2012/19/EC), må ikke smides med husholdningsaffald

Ofte stillede spørgsmål - HAIKU CONCRETE ELICA

Hvad er minimumsafstanden mellem emhætten og kogepladen?

Minimumsafstanden er 50 cm for en elektrisk kogeplade og 65 cm for en gas- eller blandet kogeplade. Se din manual for særlige tilfælde.

Hvordan rengøres fedtfilteret?

Rengør fedtfilteret en gang om måneden med ikke-aggressive rengøringsmidler, i hånden eller i opvaskemaskinen ved lav temperatur. Træk i fjederhåndtaget for at afmontere.

Hvornår skal kulfilteret udskiftes?

Aktivt kulfilter renses hver 2. måned og udskiftes hvert 3. år eller hvis det er beskadiget. Det bruges kun i recirkulationsversion.

Hvordan nulstilles filtermætningsindikatorerne?

Tryk længe på de tilsvarende taster (på panelet), indtil indikatorerne blinker hurtigt, hvilket bekræfter nulstilling.

Hvordan bruges Boost-funktionen?

Boost-funktionen har to niveauer: Boost 1 (30 minutter) og Boost 2 (7 minutter). Tryk på den dedikerede tast for at aktivere; efter den indstillede tid vender emhætten tilbage til den tidligere hastighed.

Kan jeg selv udskifte LED-belysningen?

Nej, udskiftning af LED-pærer skal udføres af en autoriseret teknisk service.

Emhætten slukker af sig selv, er det normalt?

Ja, hvis ingen funktion aktiveres i 10 sekunder, slukker emhætten automatisk for at spare energi.

Hvordan installeres emhætten i recirkulationsversion?

Du skal installere et aktivt kulfilter (medfølger ikke alle modeller) og ikke tilslutte aftrækskanalen til det fri. Luften filtreres og sendes tilbage i rummet.

Hvilke rengøringsmidler skal bruges til udvendig rengøring?

Brug udelukkende en fugtig klud med neutrale flydende rengøringsmidler. Undgå slibende produkter, alkohol og rengøringsredskaber.

Hvad gør man ved fejl eller funktionssvigt?

Se først brugsanvisningen. Hvis problemet fortsætter, kontakt autoriseret kundeservice. Forsøg ikke at reparere selv.

BRUGSANVISNING HAIKU CONCRETE ELICA

IT Istruzioni di montaggio e d'uso EN Instruction on mounting and use DE Montage- und Gebrauchsanweisung FR Prescriptions de montage et mode d'emploi NL Montagevoorschriften en gebruiksaanwijzingen ES Montaje y modo de empleo PT Instruções para montagem e'utilisation EL OΔHΓIEΣ ΣYNAPMOΛΟΓΗΞΗΚΑΙ XPHΞΗ SV Monterings- och bruksanvisningar FI Asennus- ja käytöohjeet NO Instrukser for montering og bruk DA Bruger- og monteringsvejledning

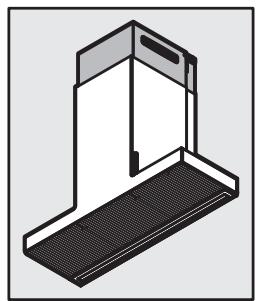

1-1a-1b-1c-1d-1e-1f-1g-2-3a-3b-4-5-6

• 7 - 8 - 8.1 - 8.2 - 8.3 - 8.4 - 10 - 11 - 12 - 14.1 -14.2

-14.3 - 18 -19 -23 - 24 -25 - 25.1 - 25.2 - 26 - 27 - 28 - 29

-34-35

1-1a-1b-1c-1d-1e-1f-1g-2-3a-3b-4-5-6

-7-8-8.1-8.2-8.3-8.4-10-11-13-14.1-14.2

-14.3 - 19 - 23 - 24 - 25 - 25.1 - 25.2 - 26 - 27 - 28 - 29 - 32

-33-34-35

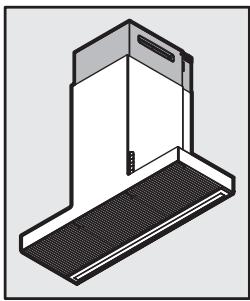

1-1a-1b-1c-1d-1e-1f-1g-2-3a-3b-4-5-6

-7-9-9.1-9.2-9.3-9.4-9.5-9.6-10-11-12-14.1

-14.2 -14.3 - 15 - 17 - 19 - 20 - 22 - 22.1 - 24 - 25 - 25.1

-25.2 -26 -27 -28 -29 -30 -34 -35

1-1a-1b-1c-1d-1e-1f-1g-2-3a-3b-4-5-6

• 7 - 9 - 9.1 - 9.2 - 9.3 - 9.4 - 9.5 - 9.6 - 10 - 11 - 14.1

-14.2 -14.3 -15 -16 -16.1 -16.2 -16.3 -16.4 -19 -20 -

21 -21.1 -24 -25 -25.1 -25.2 -26 -27 -28 -29 -30 -31

-32-33-34-35

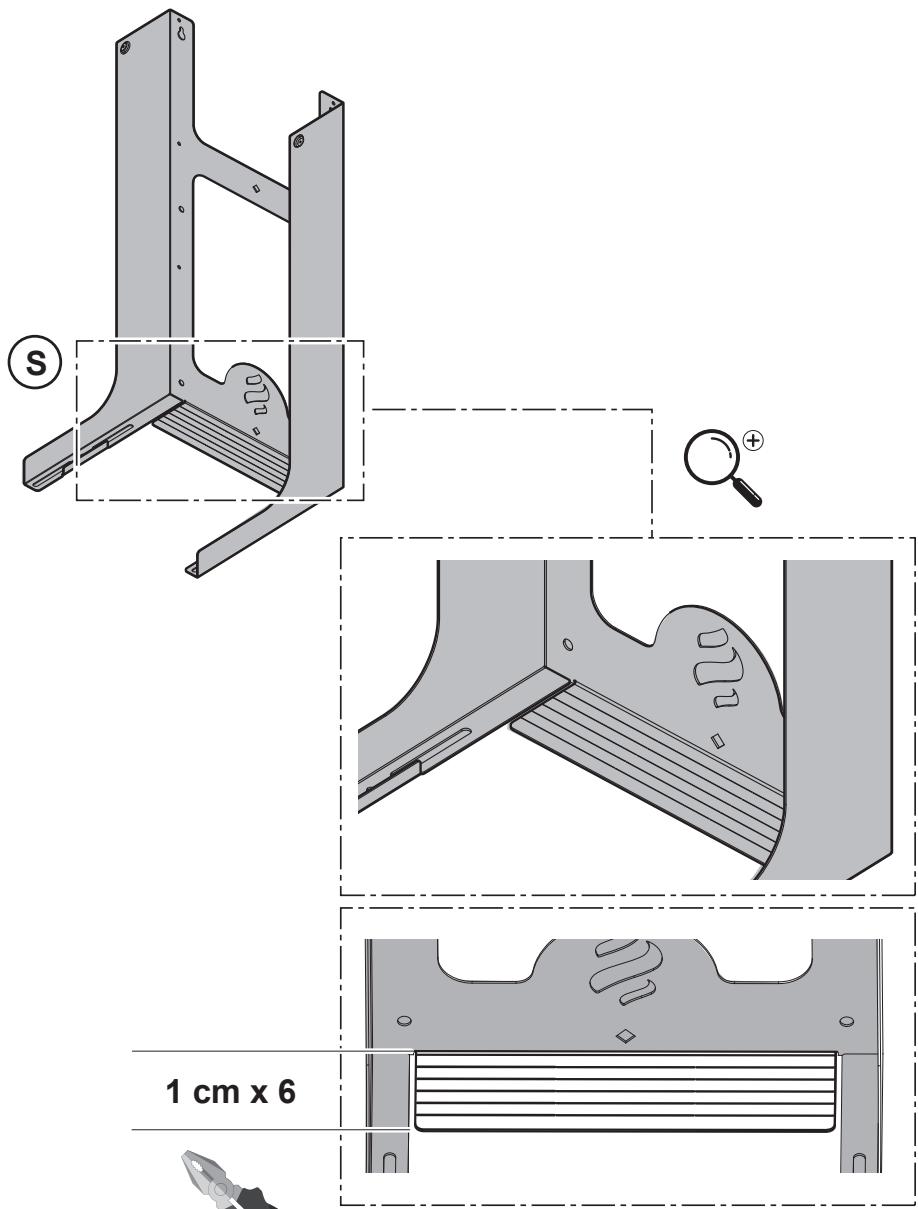

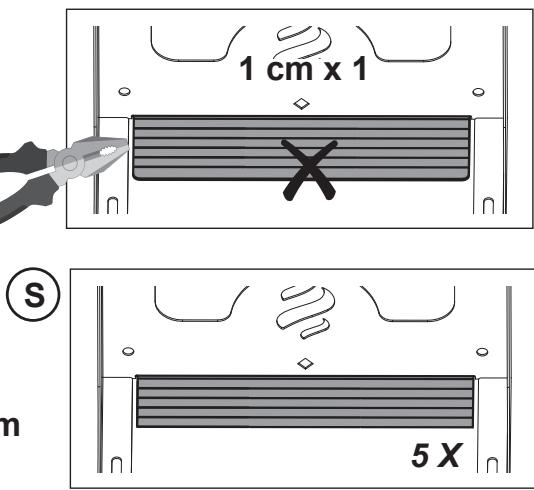

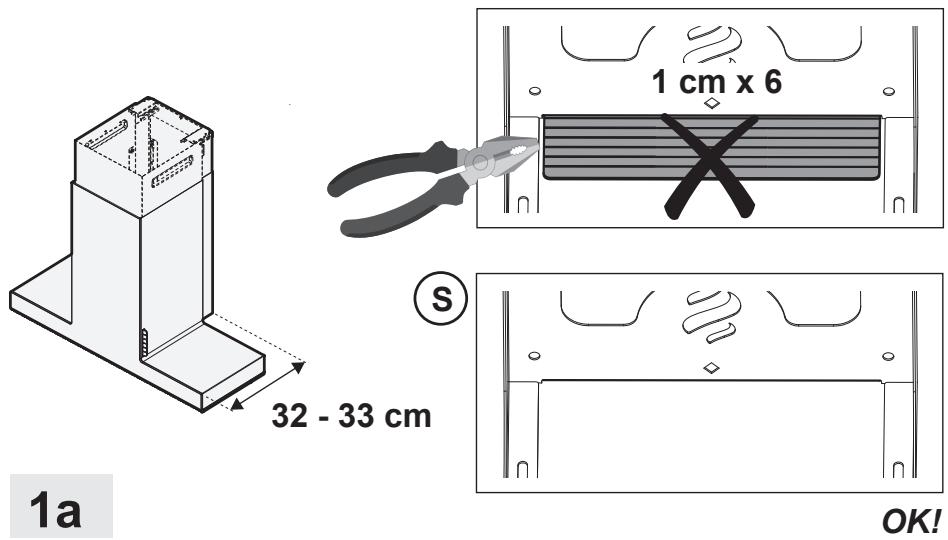

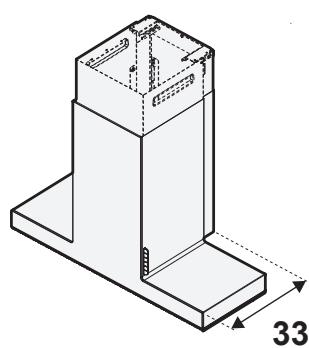

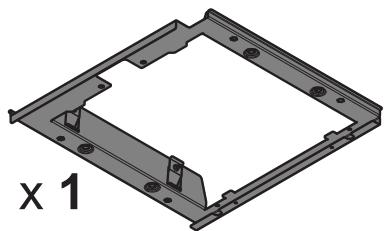

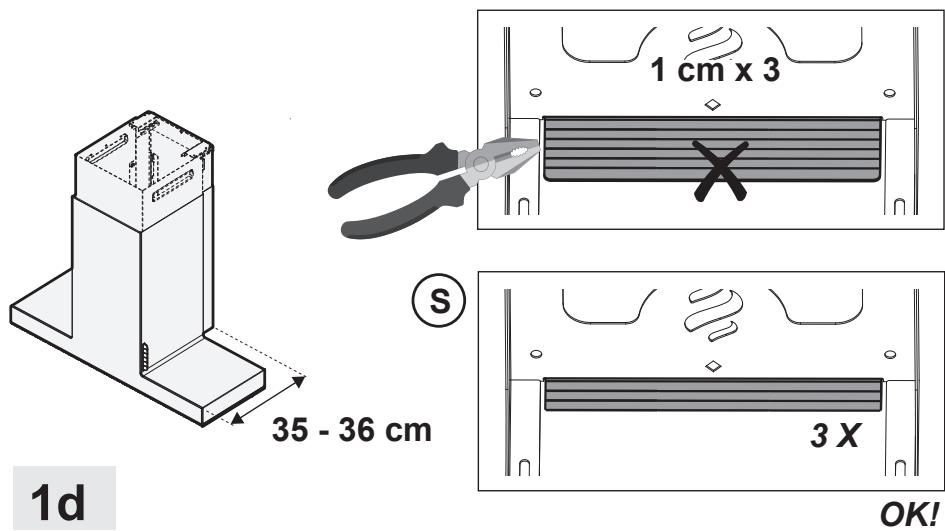

1b

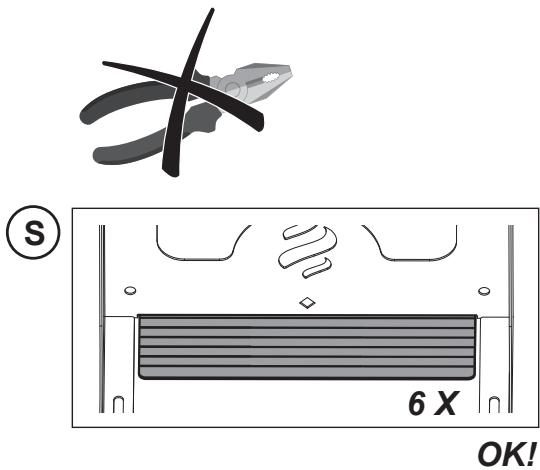

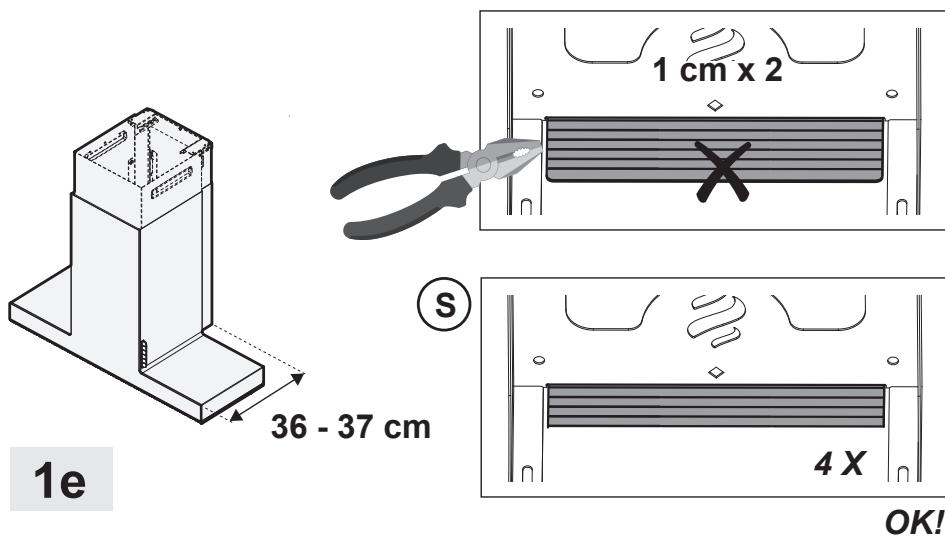

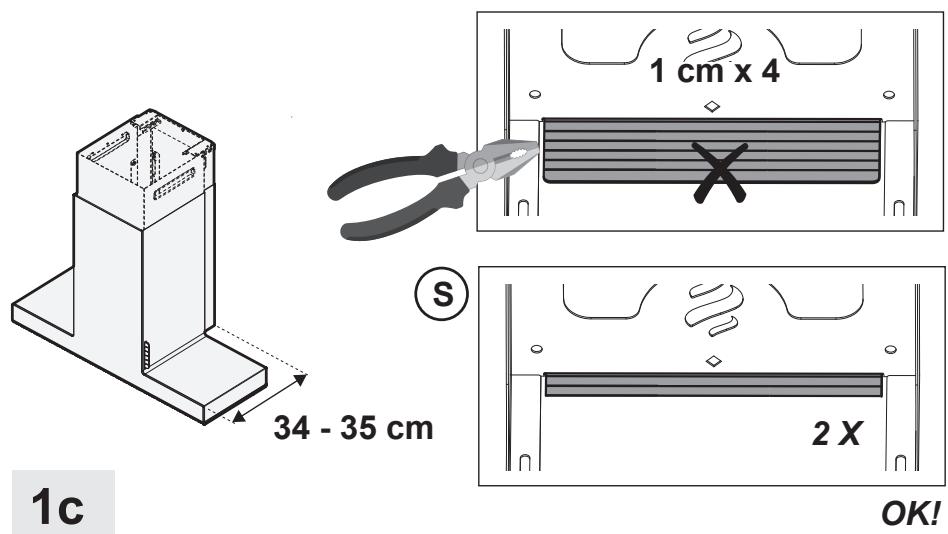

OK!

1g

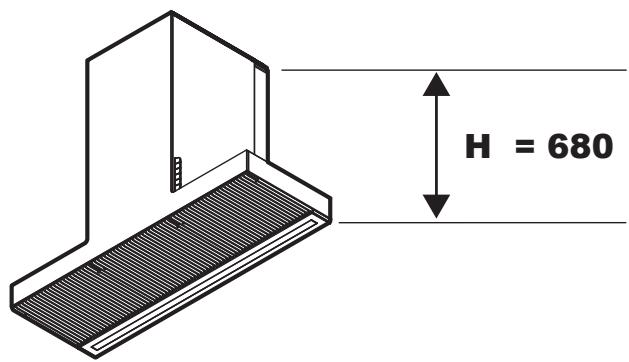

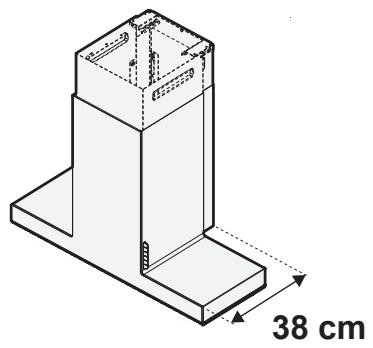

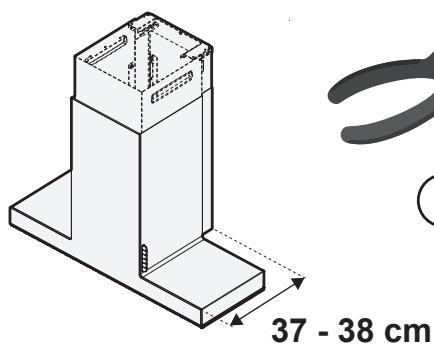

3a

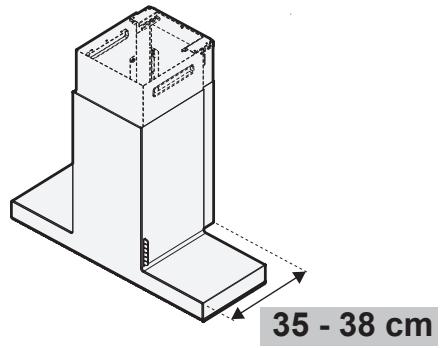

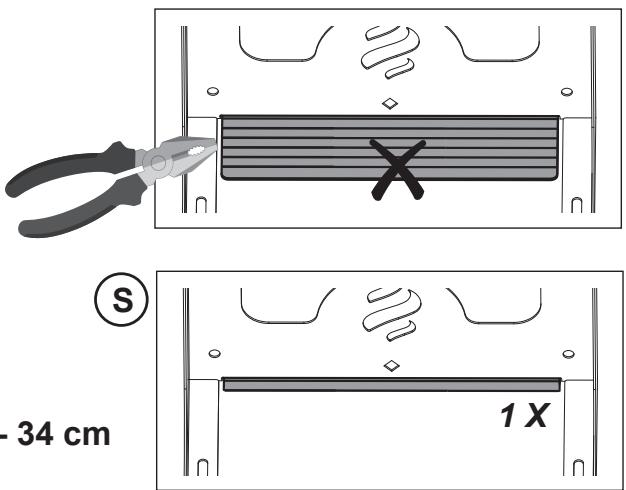

3b

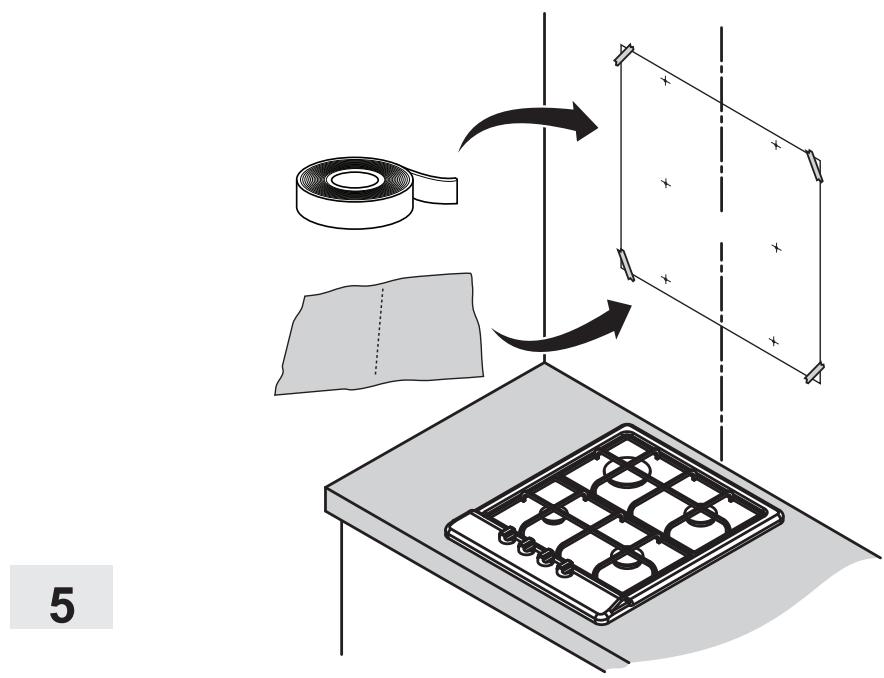

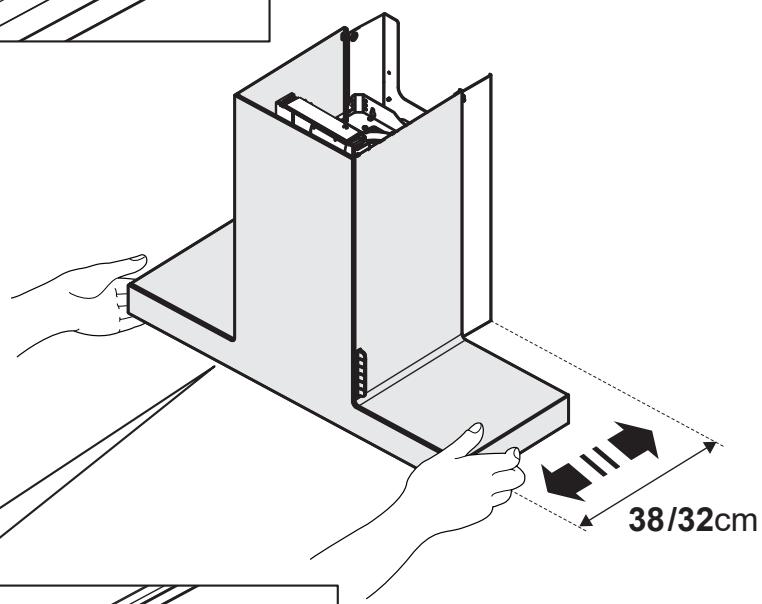

6

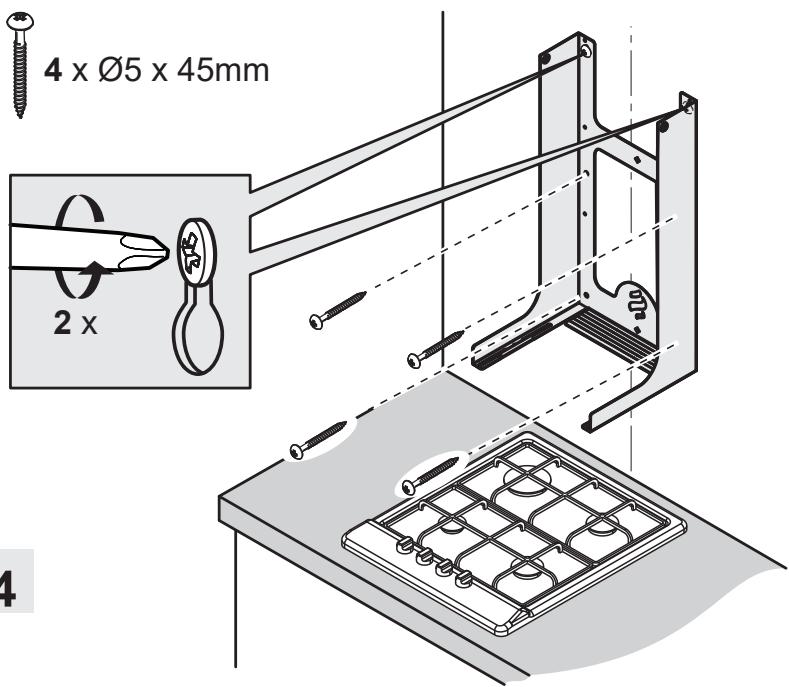

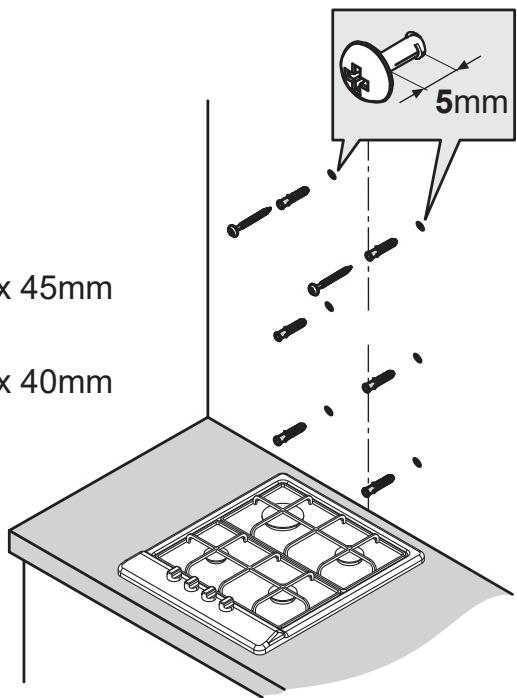

2×05×45mm

6x08x40mm

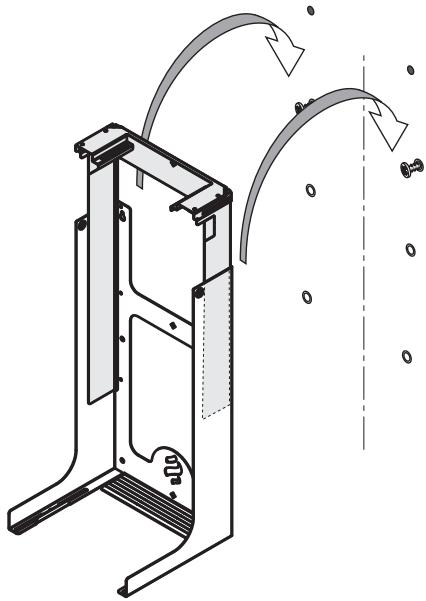

7

8.1

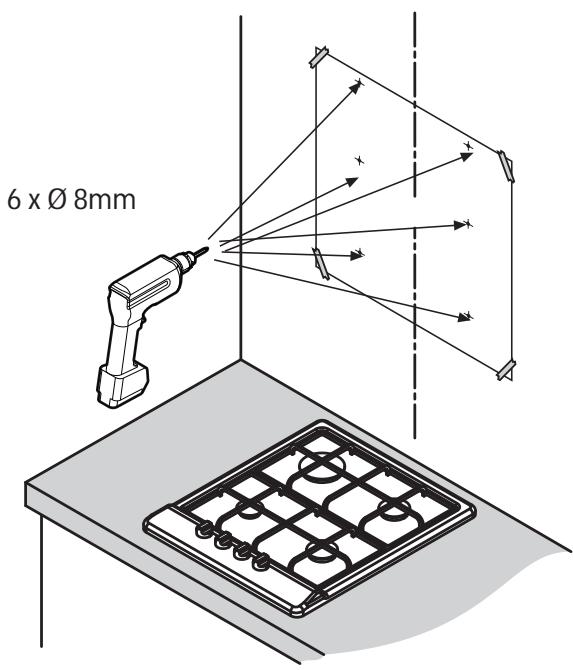

8.2

8.3 8.4

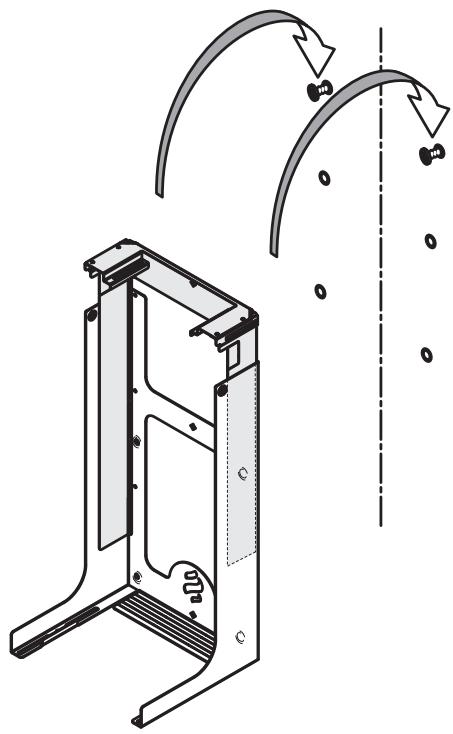

9

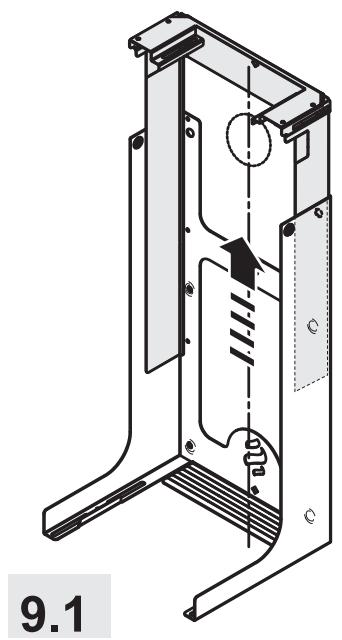

9.2

9.3

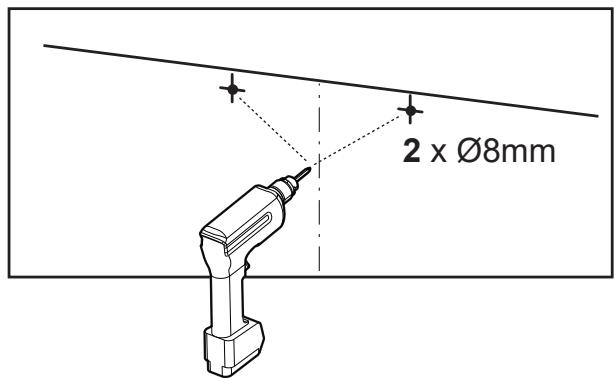

2x08x40mm

9.4

9.5

6×05×45mm

9.6

10

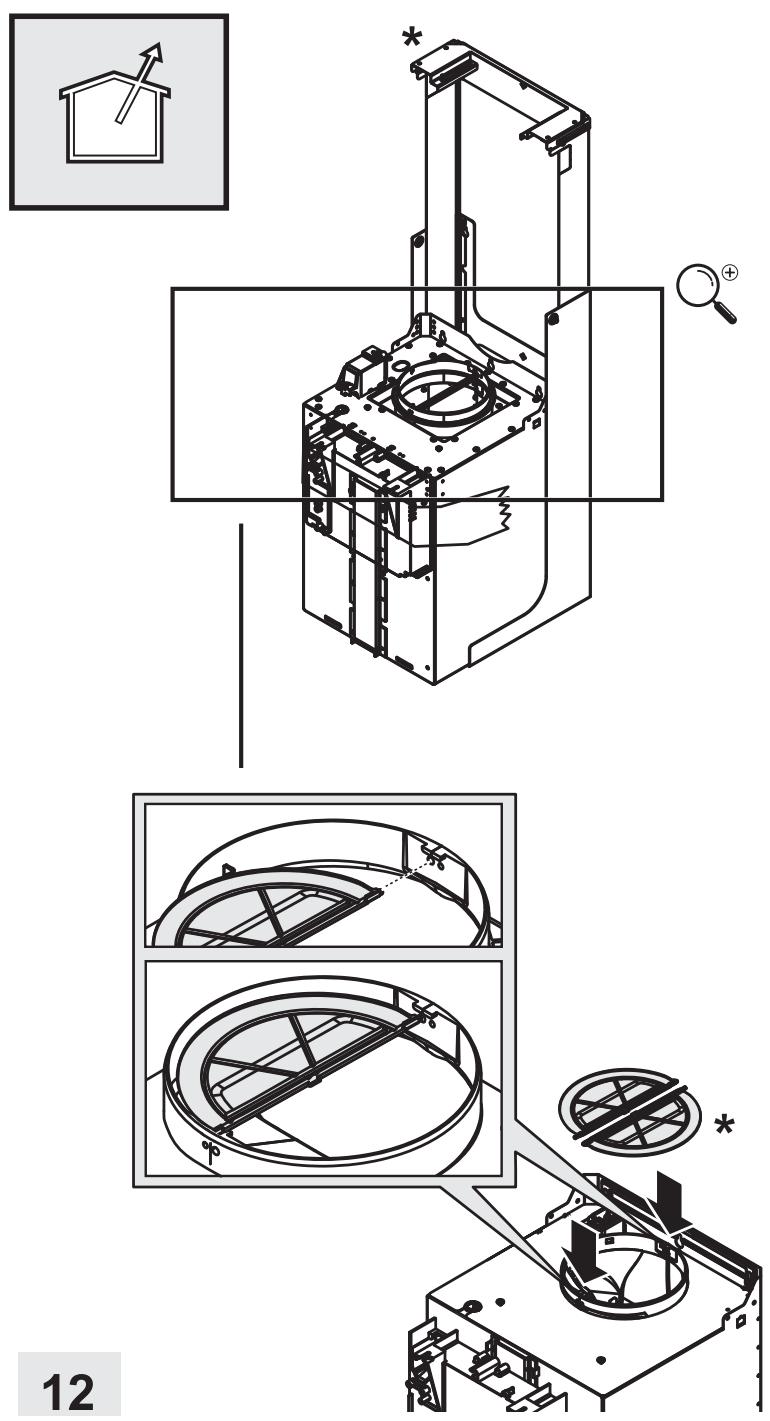

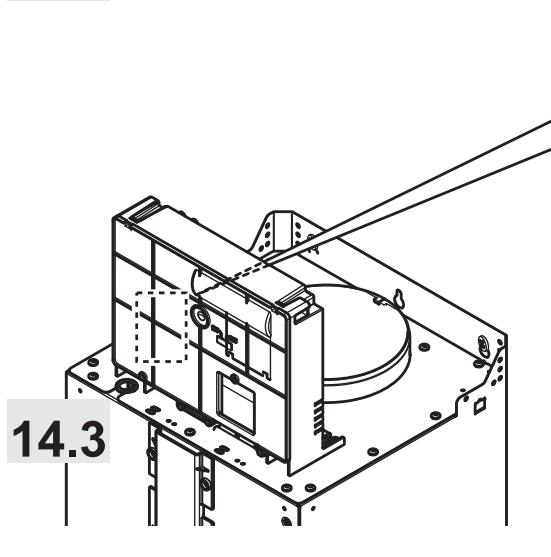

14.1

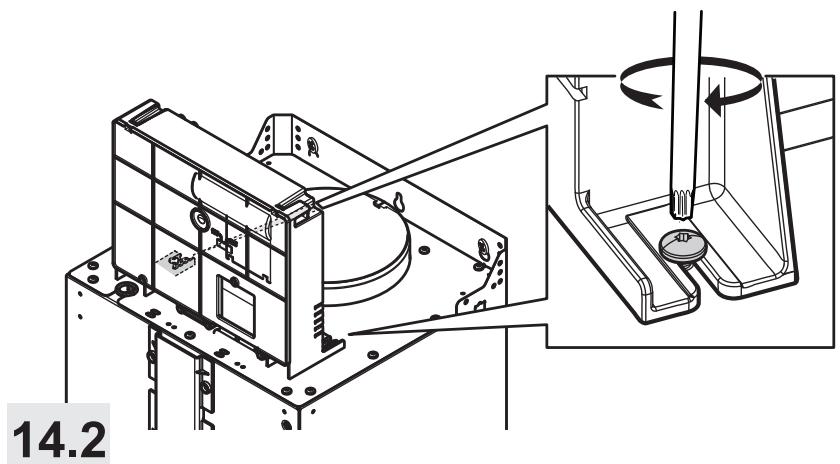

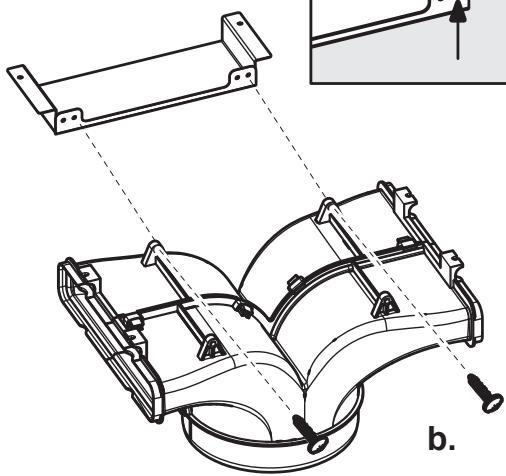

a.

a.

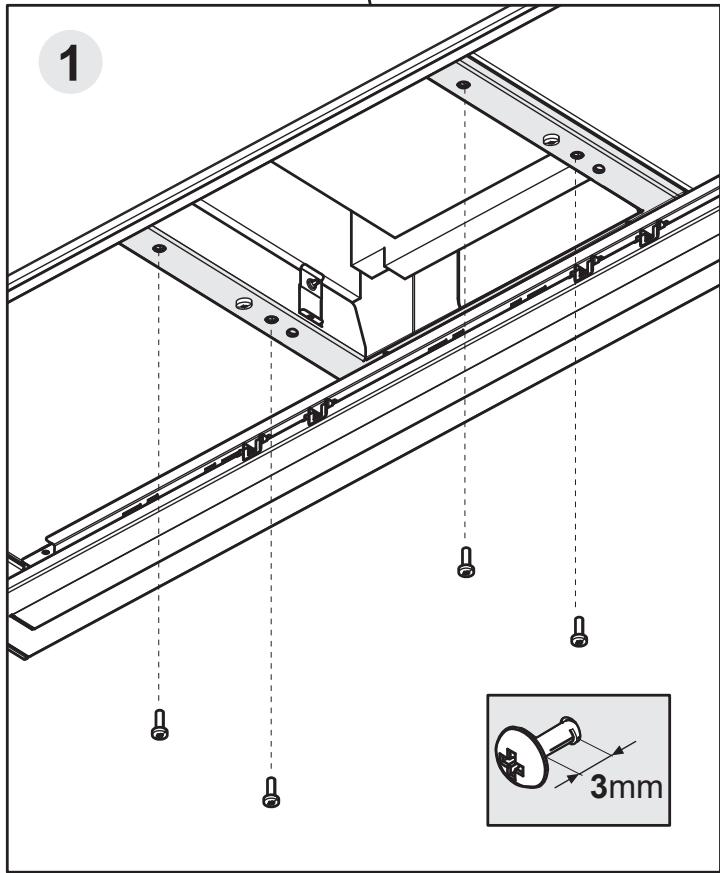

2x03,5x16mm

16.1

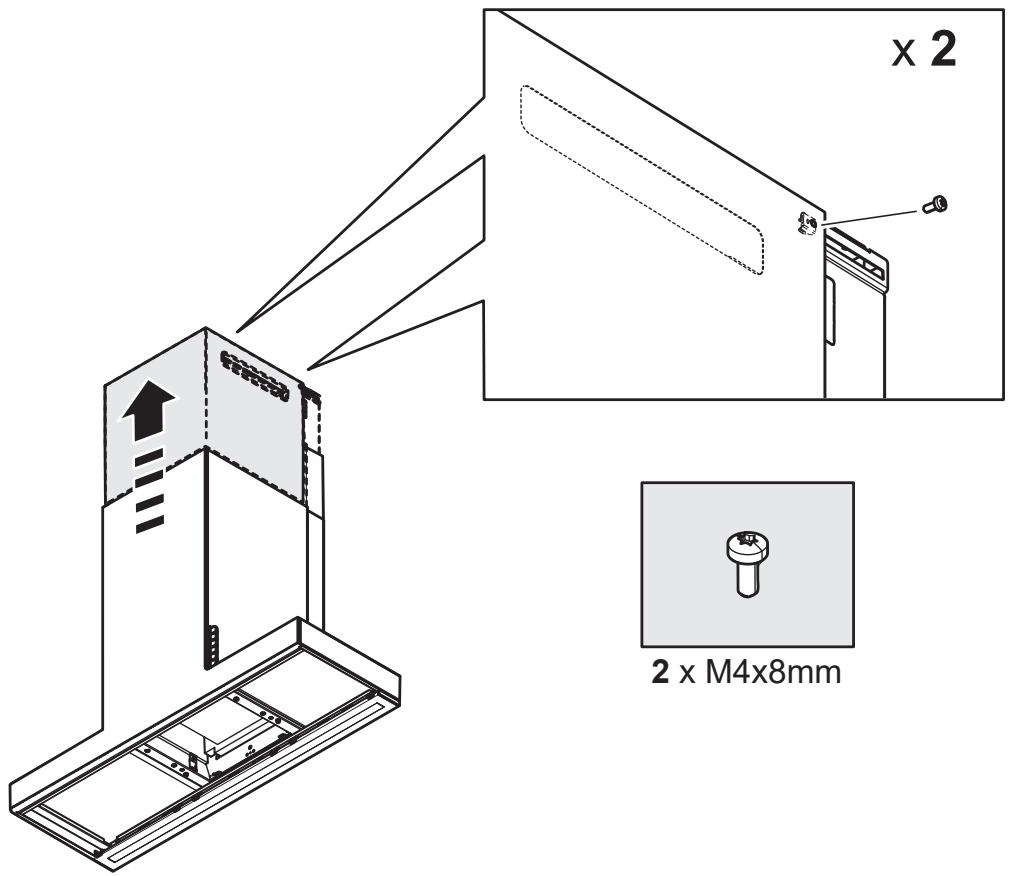

2 × 04 × 8 mm

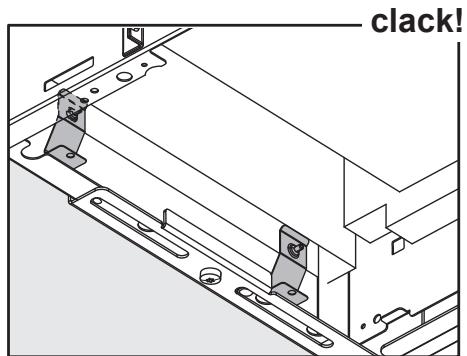

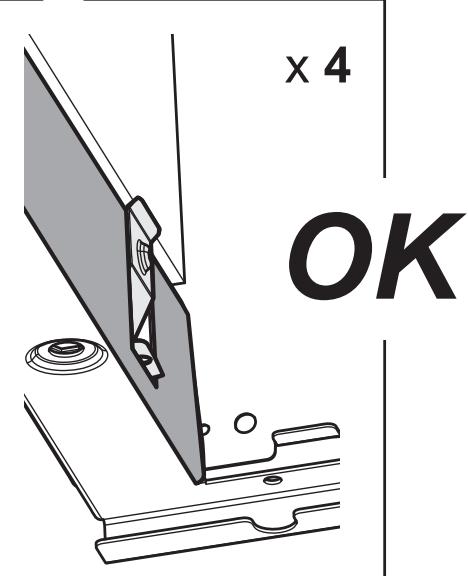

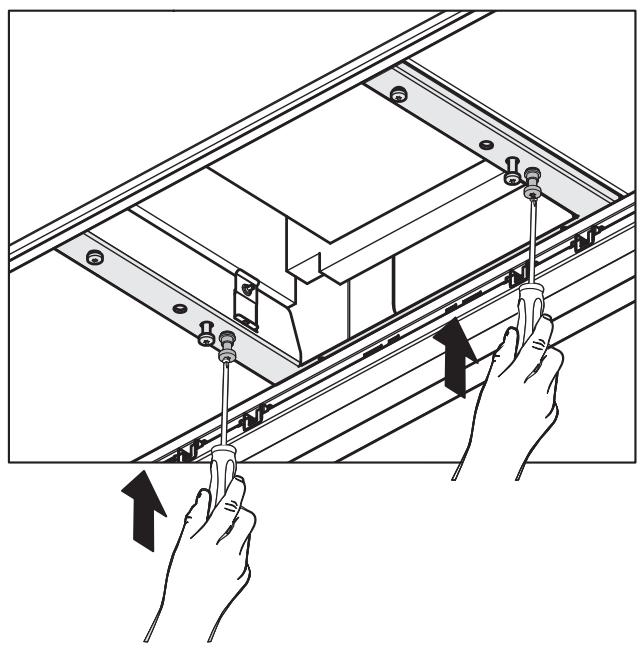

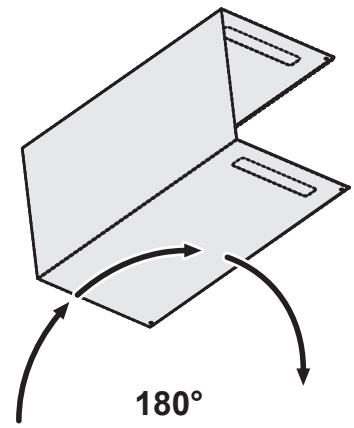

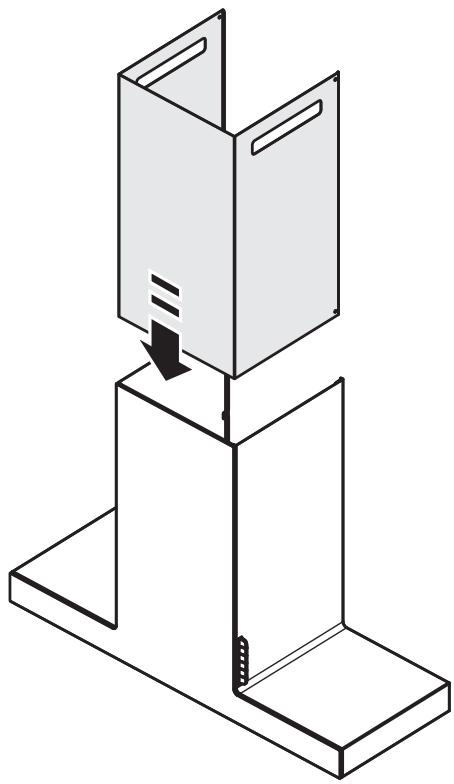

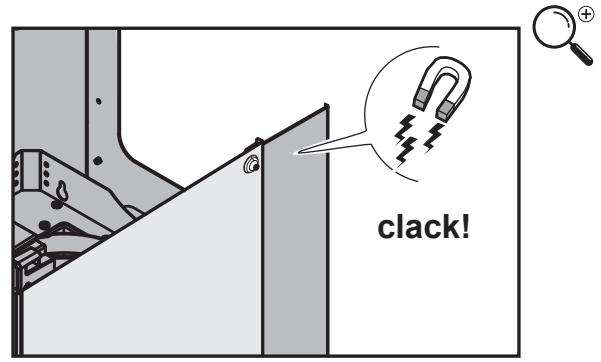

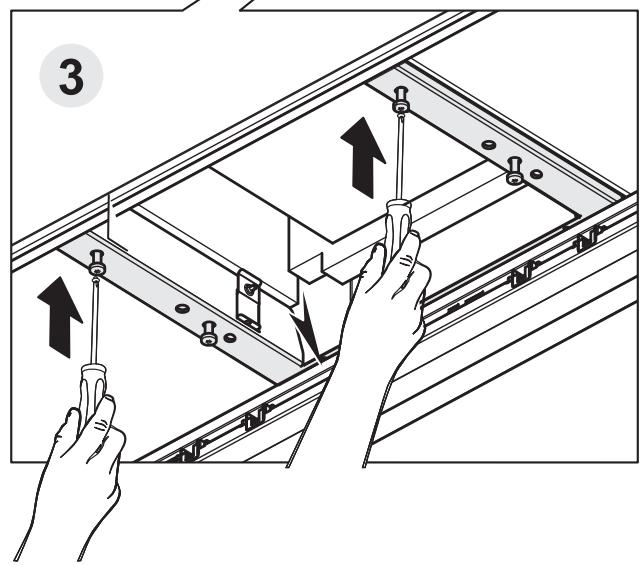

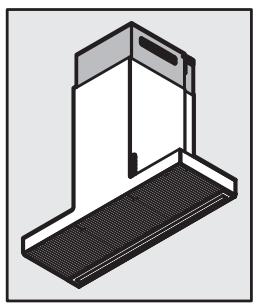

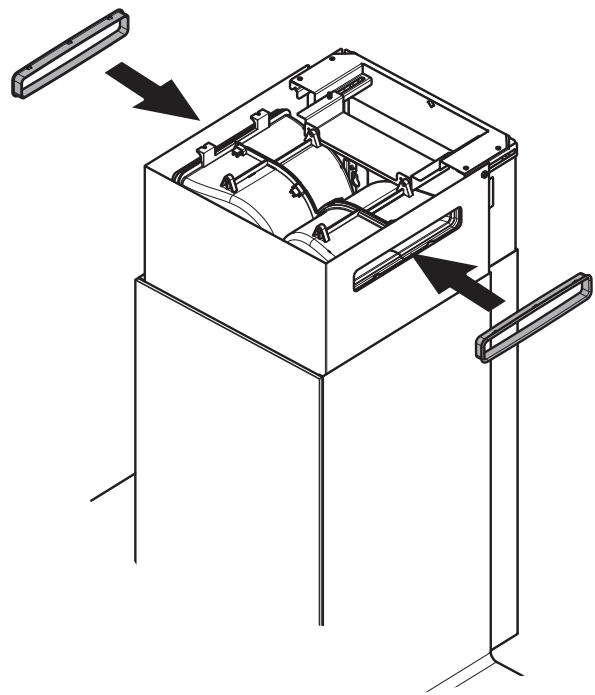

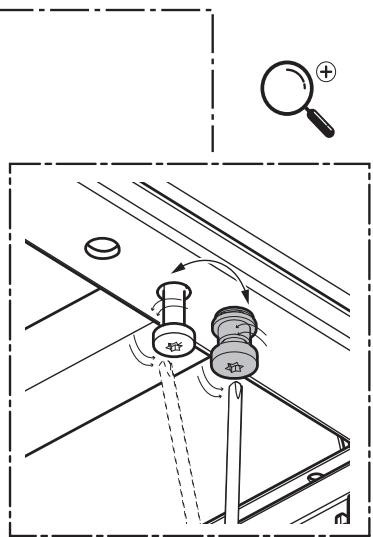

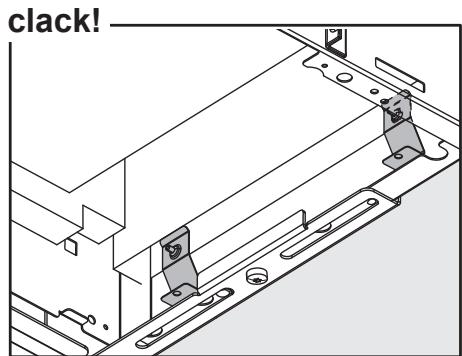

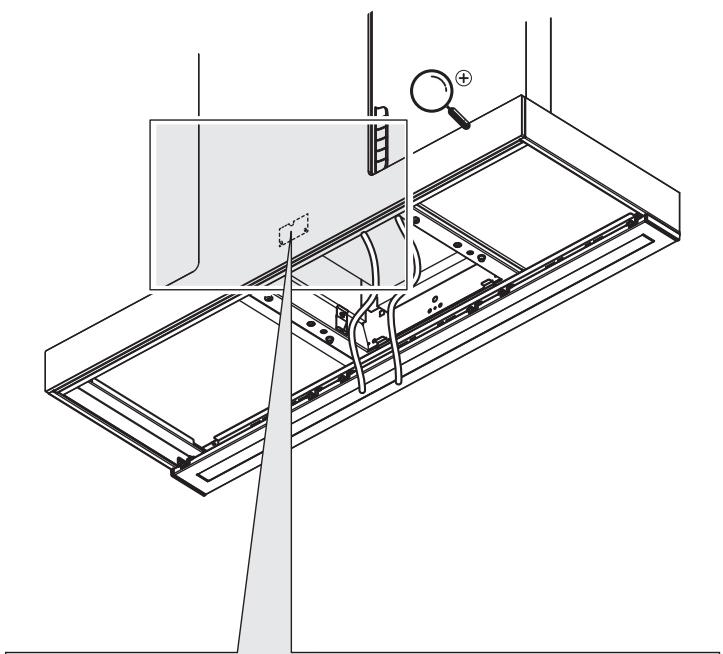

16.2

16.3

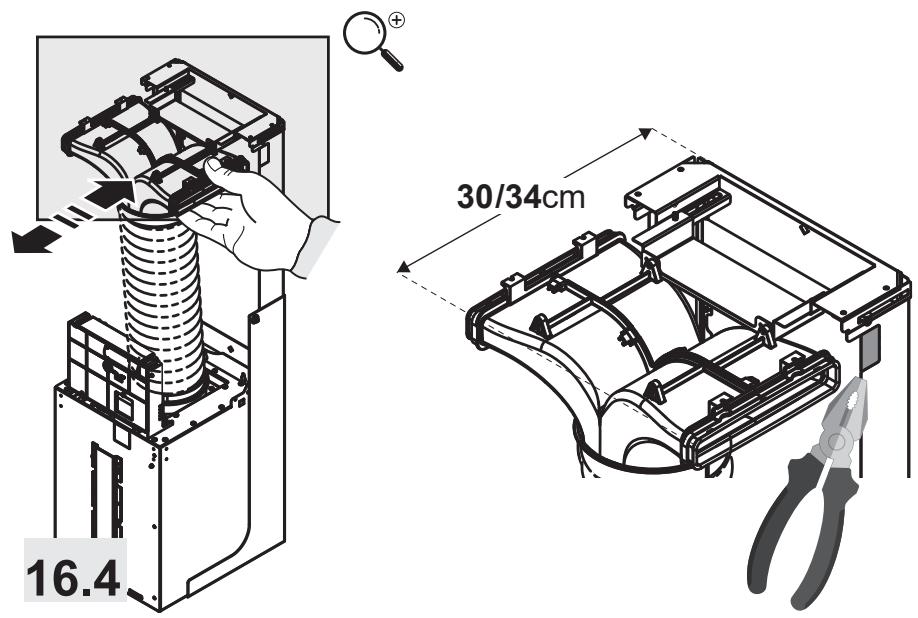

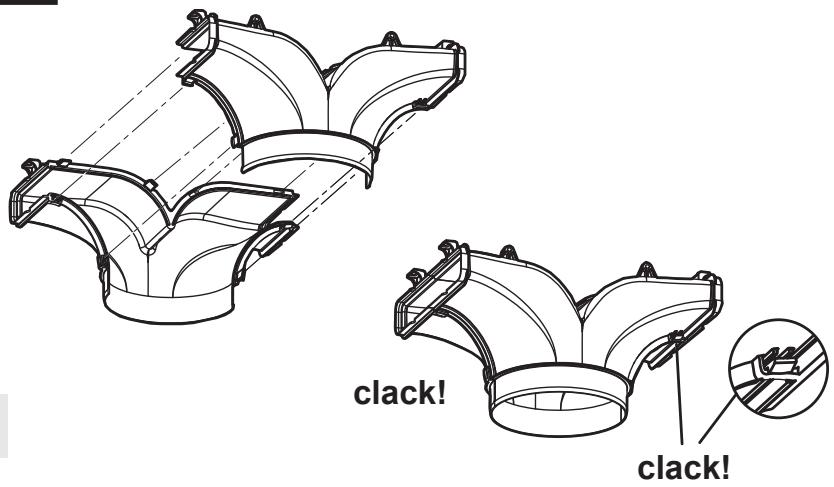

22

22.1

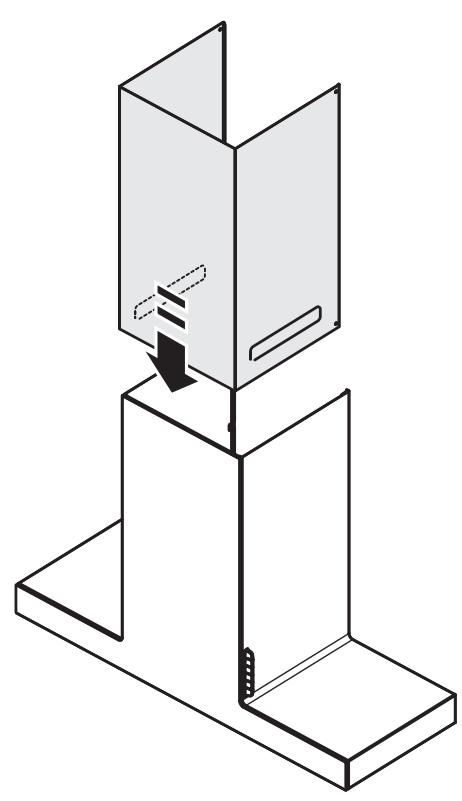

4xM5x16mm

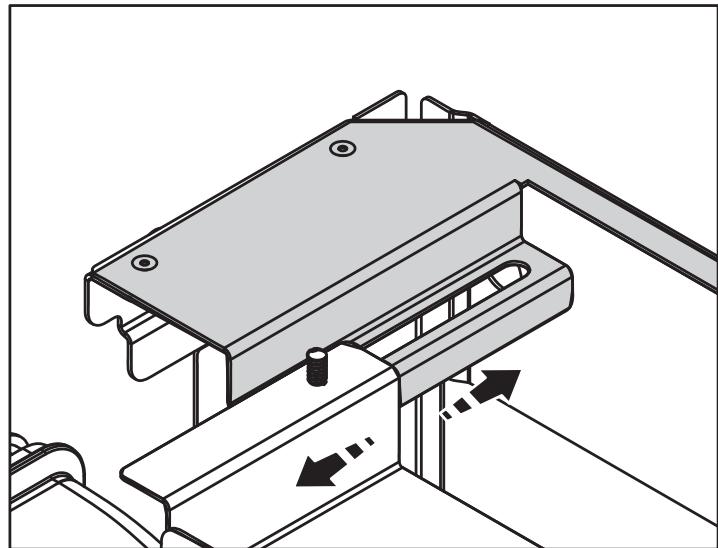

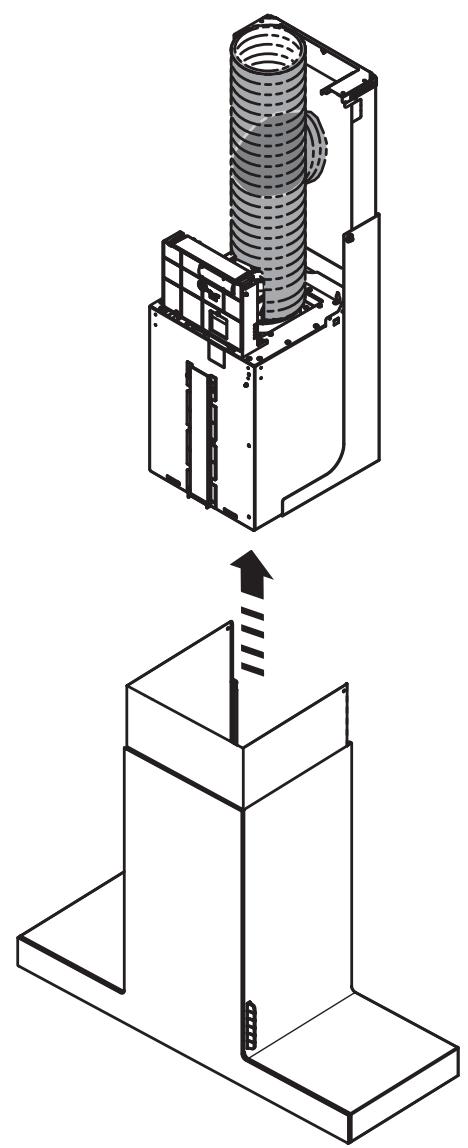

25.1

2X

25.2

2×05×16mm

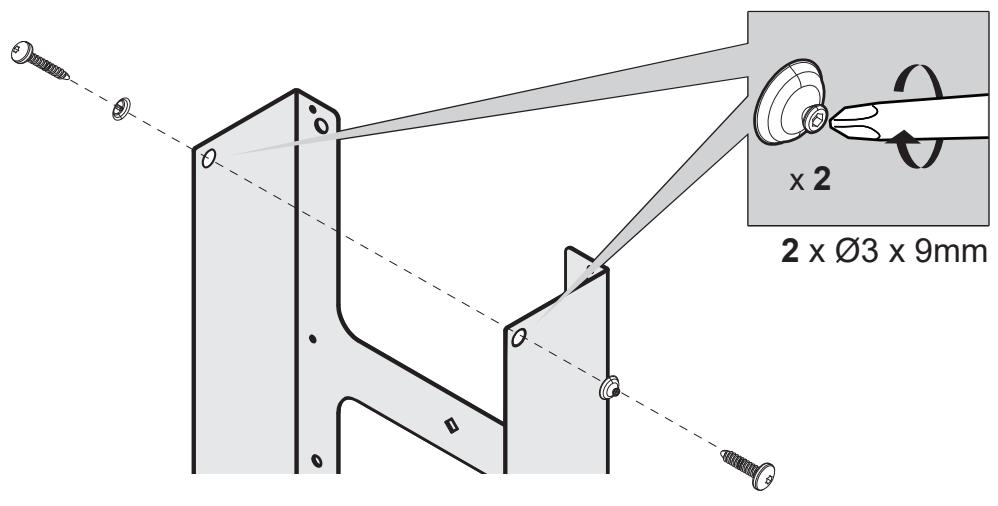

2x03,5x9,5mm

OK!

Henvend dig til teknisk service, når LED-pærerne skal skiftes ud.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. - Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed. - Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. - Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Bemærk: Dele, der er markeret med symbolet "(*)", er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

Advarsler

• Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• Før indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrene udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual.

Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke ledes ind i en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist! Emhættens overflade må ALDRIG anvendes som

afsætningsplade, medmindre dette er udtrykkeligt angivet.

• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.
• Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtreffektiviteten. Anvend det største kabelsystemdiameter for at optimere effektiviteten og minimere støj.

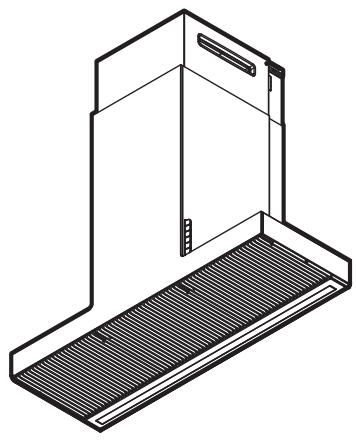

Brug

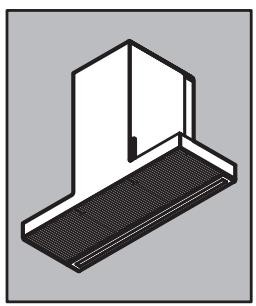

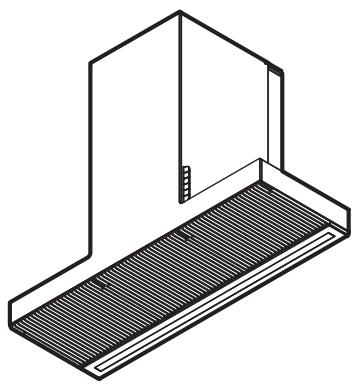

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

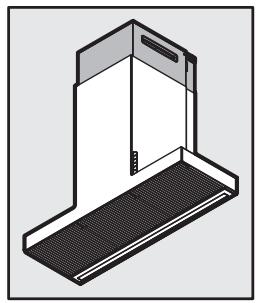

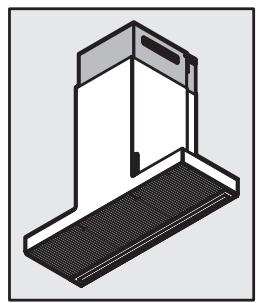

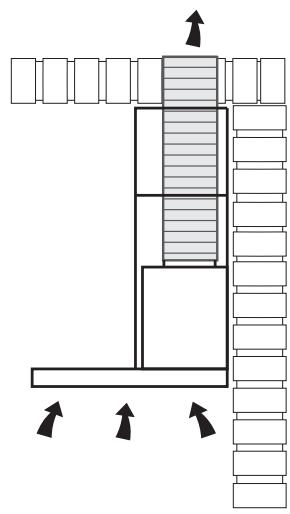

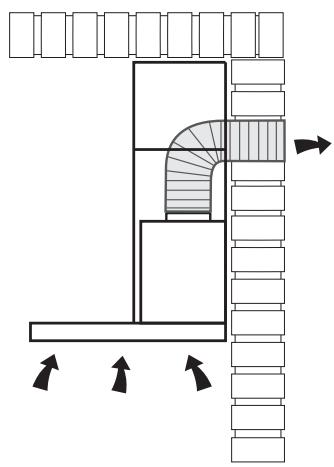

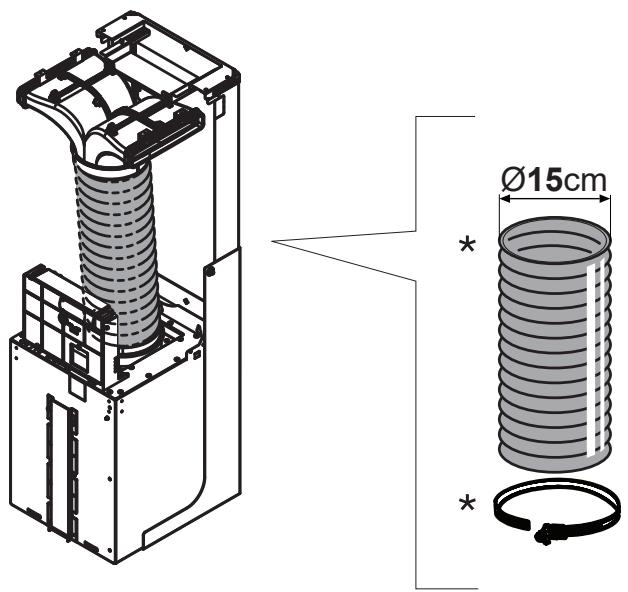

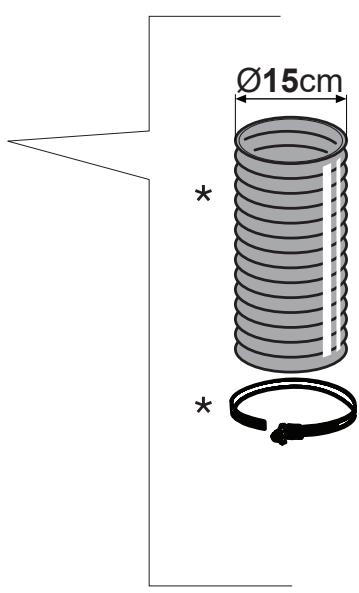

Udsugningsudgave

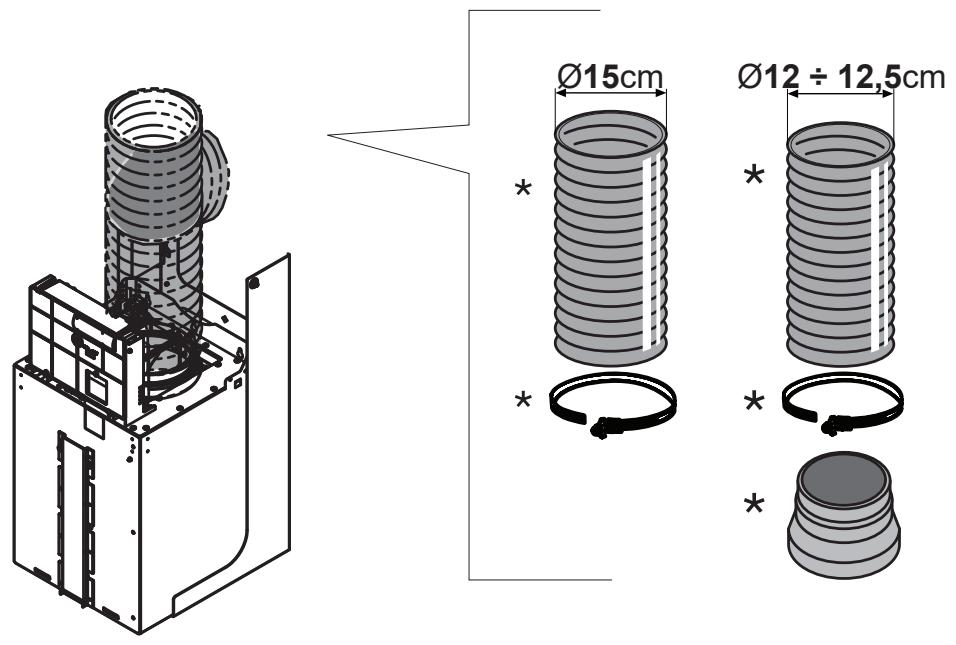

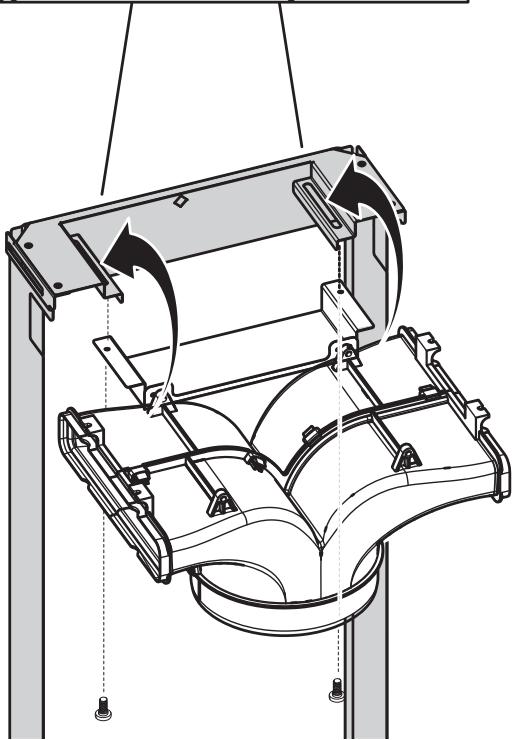

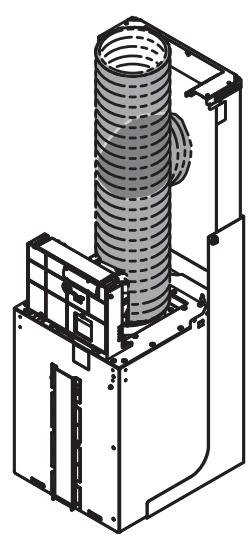

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

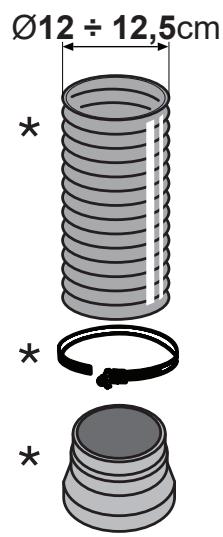

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

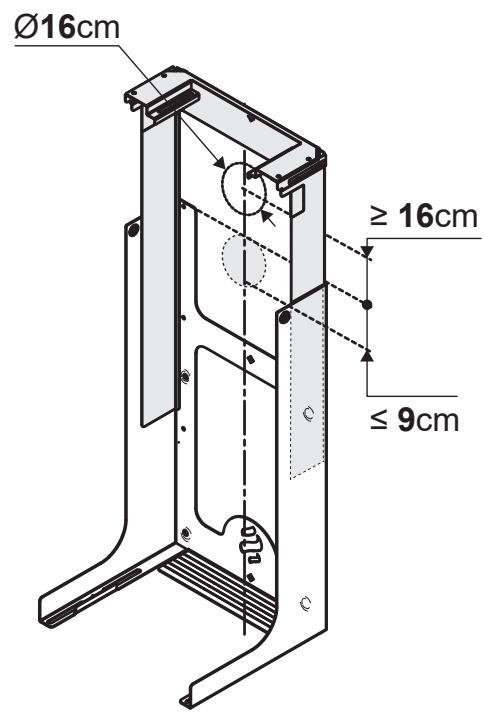

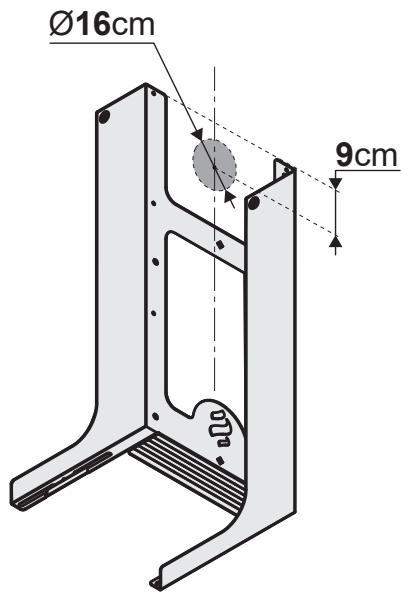

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten, og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er så kort som muligt.

! Benyt et rør, der har så få kurver som muligt (maks. vinkel på kurven: 90°). Undgå drastiske ændringer i rørets tværsnit.

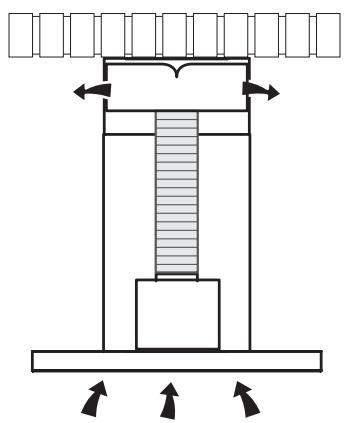

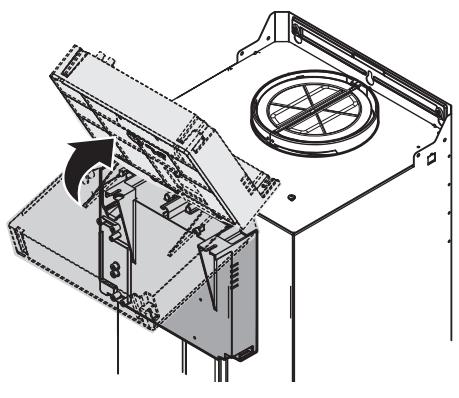

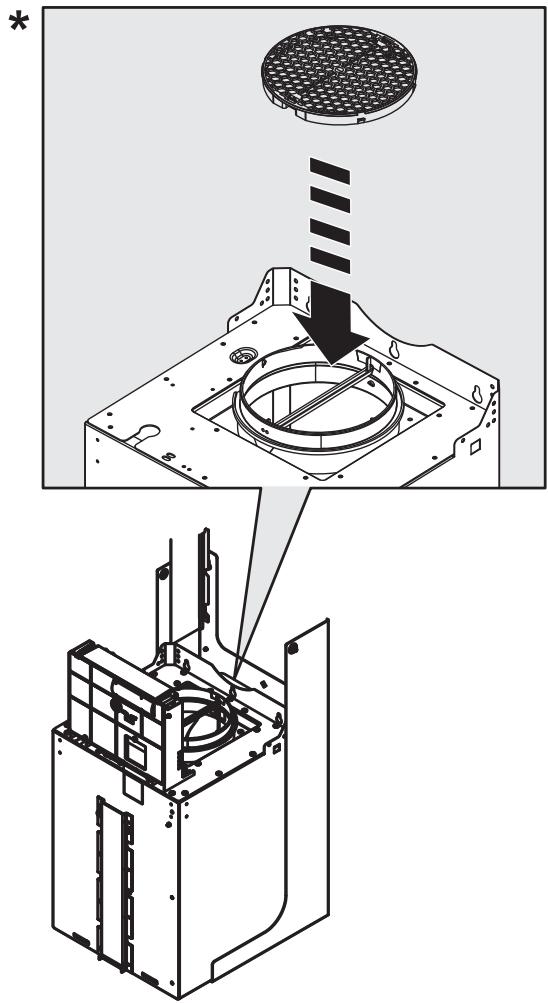

Filtrerende udgave

Den indsugede luft afledes, og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

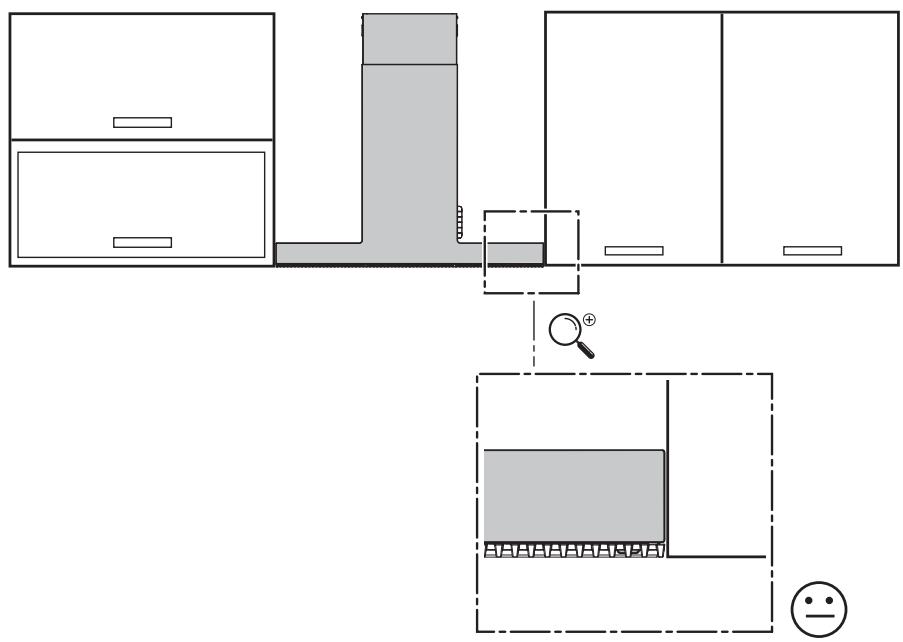

Installering

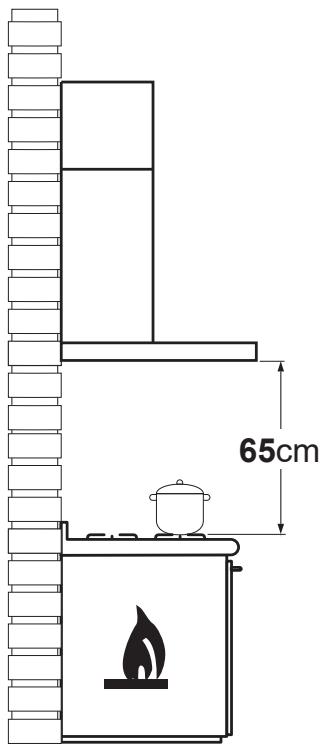

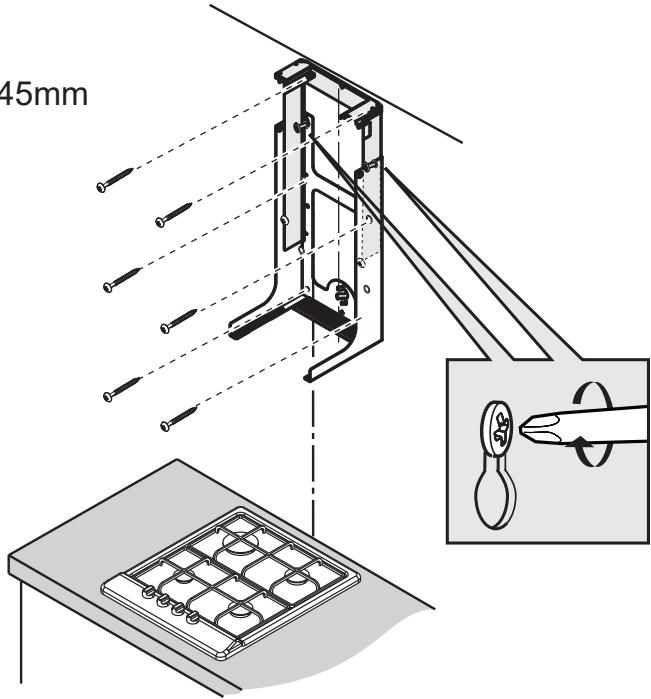

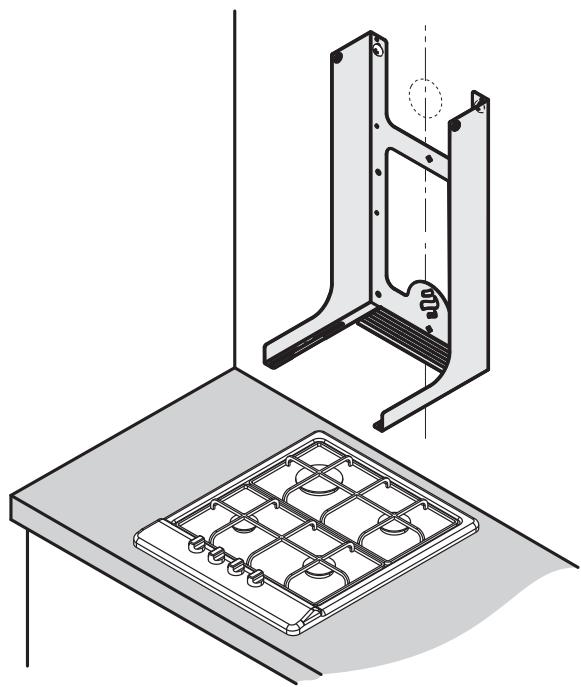

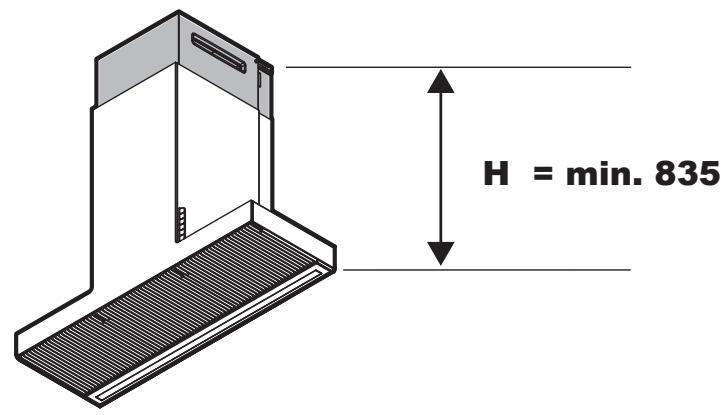

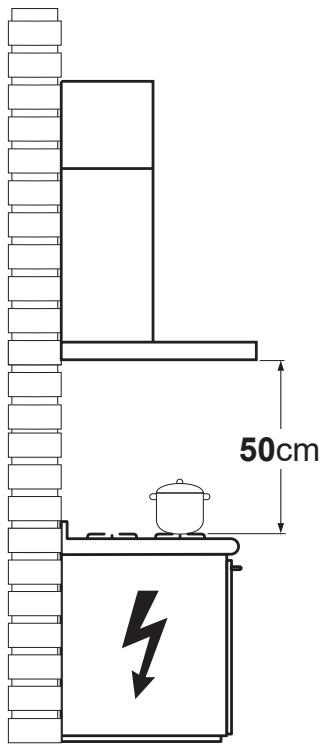

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

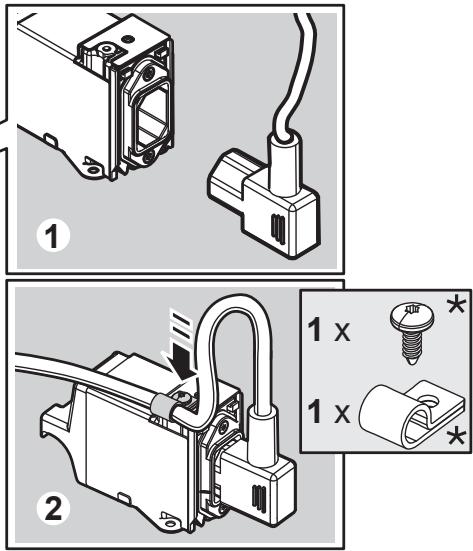

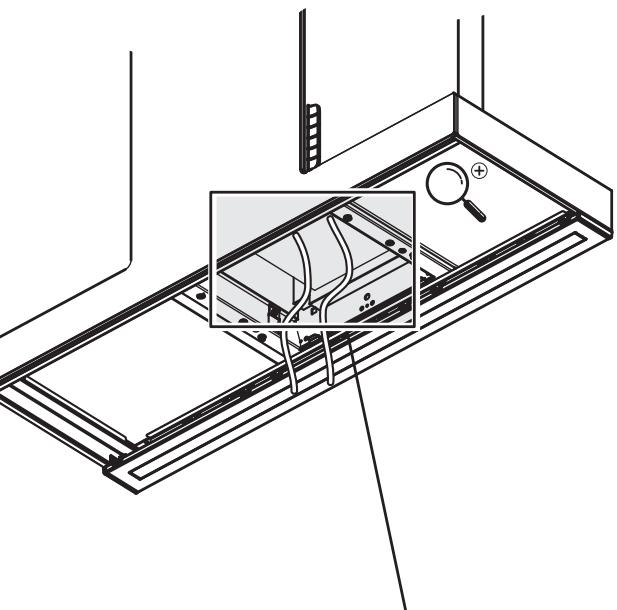

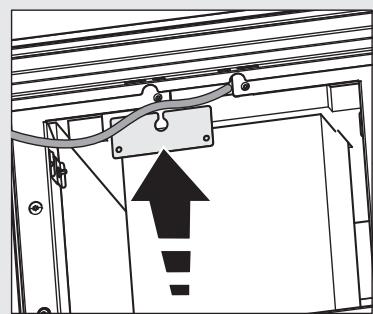

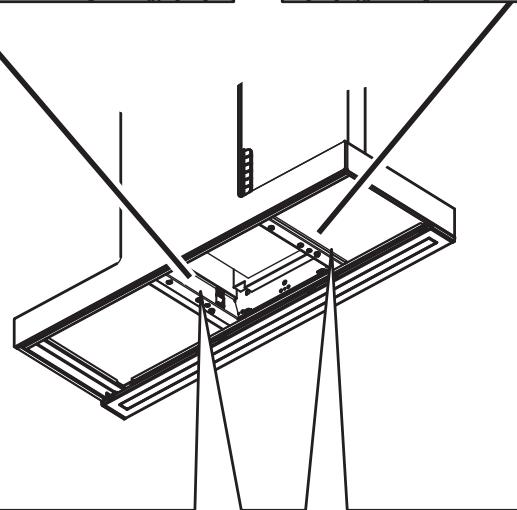

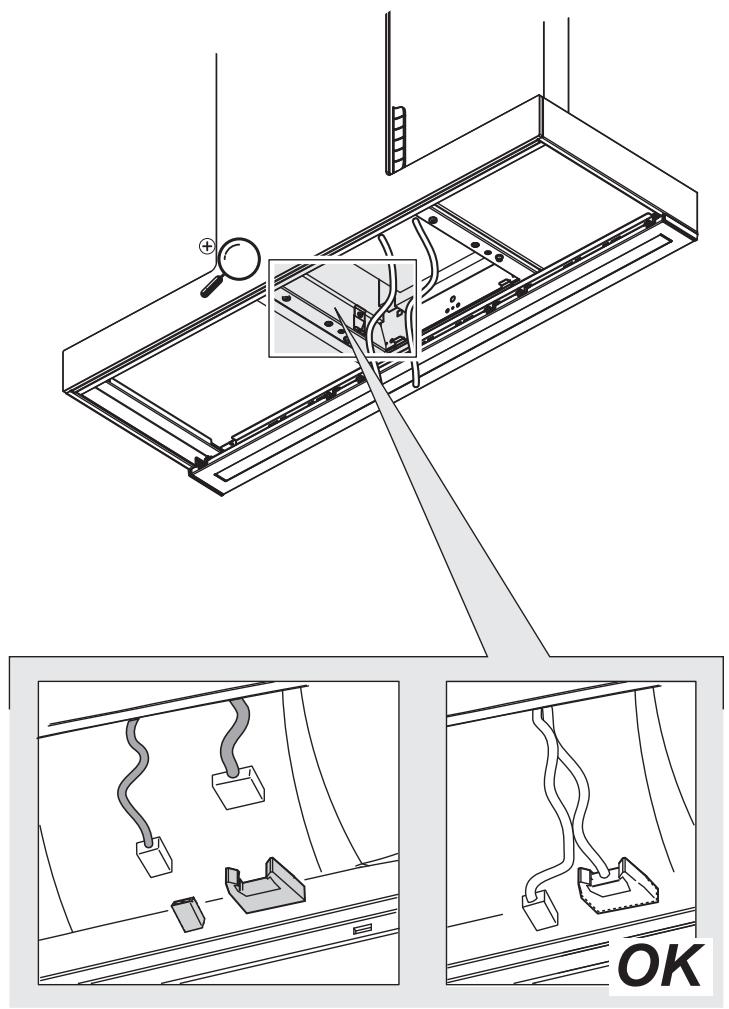

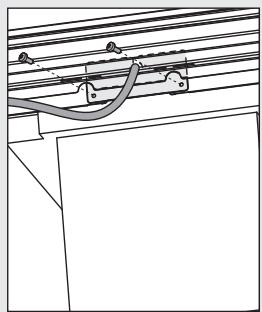

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

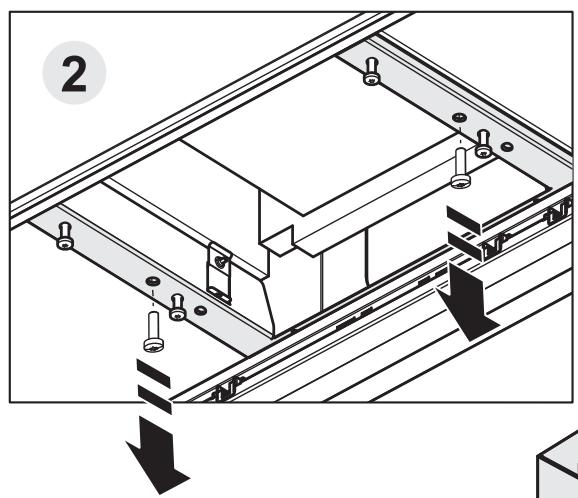

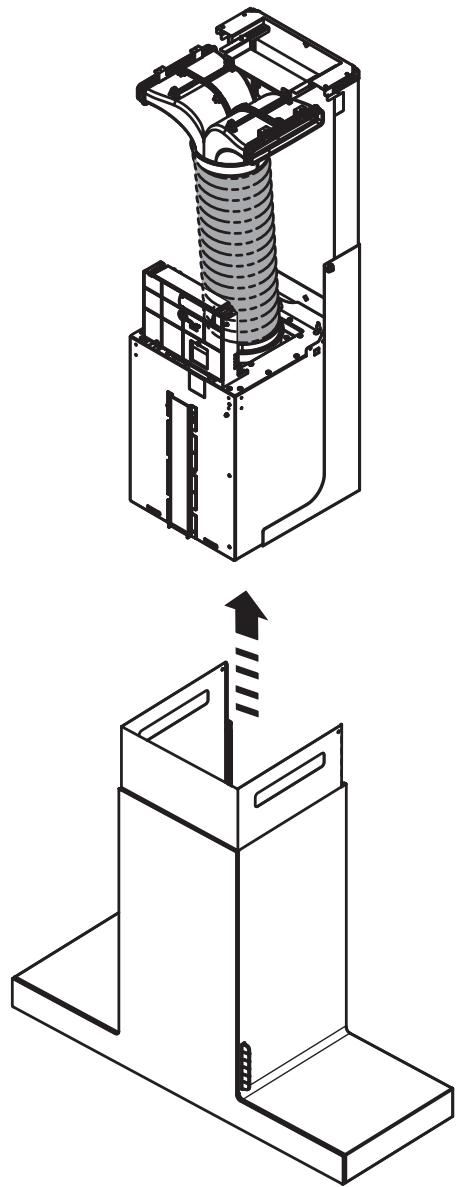

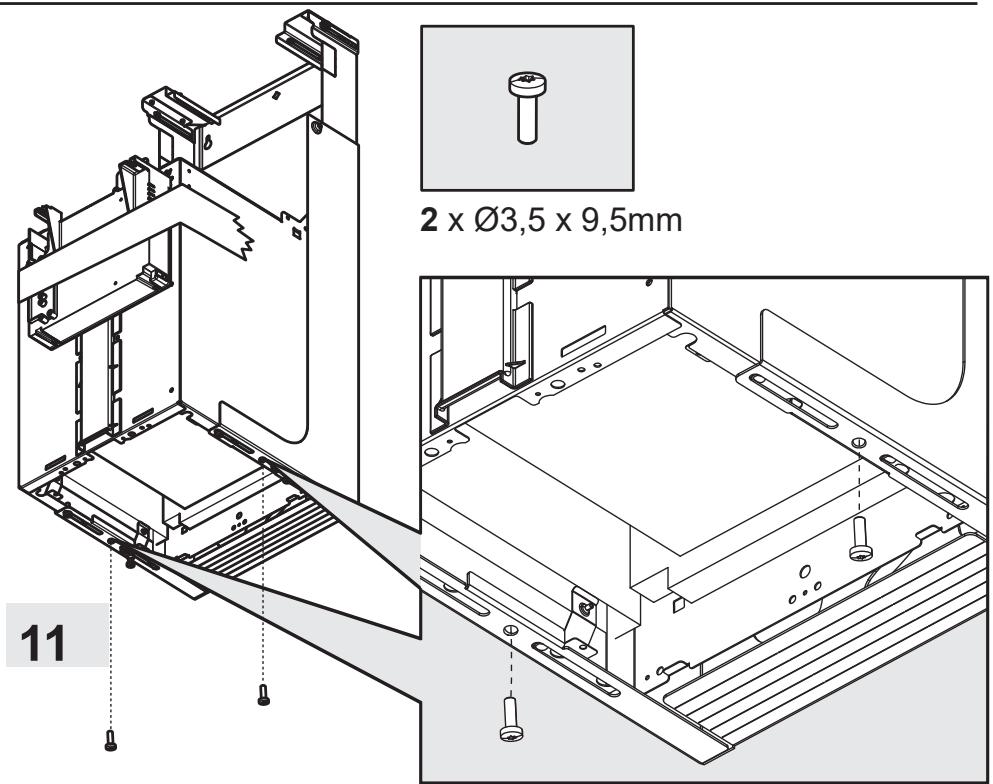

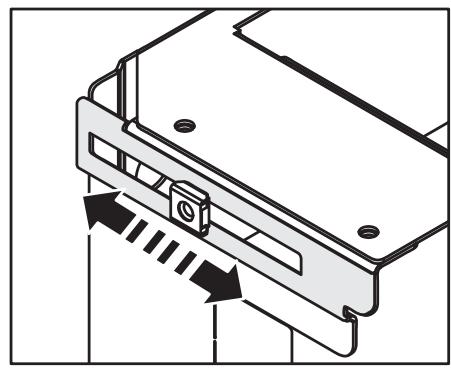

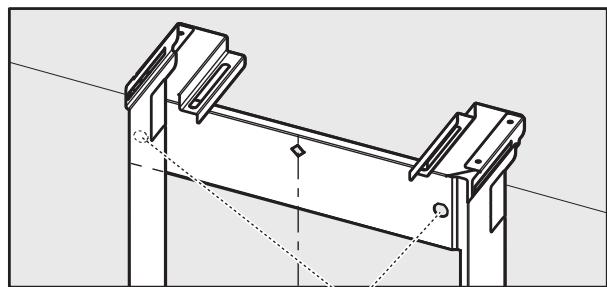

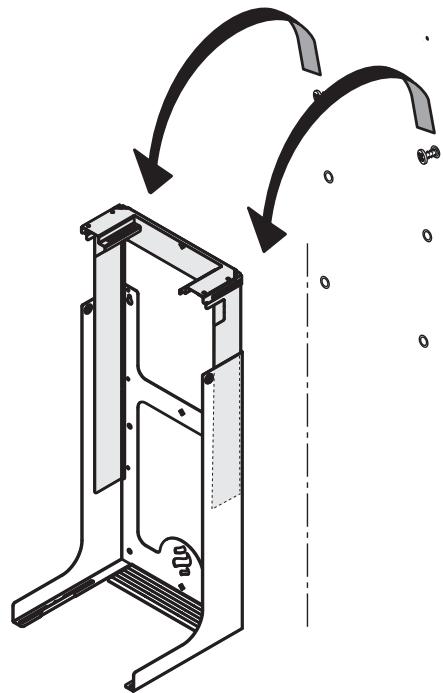

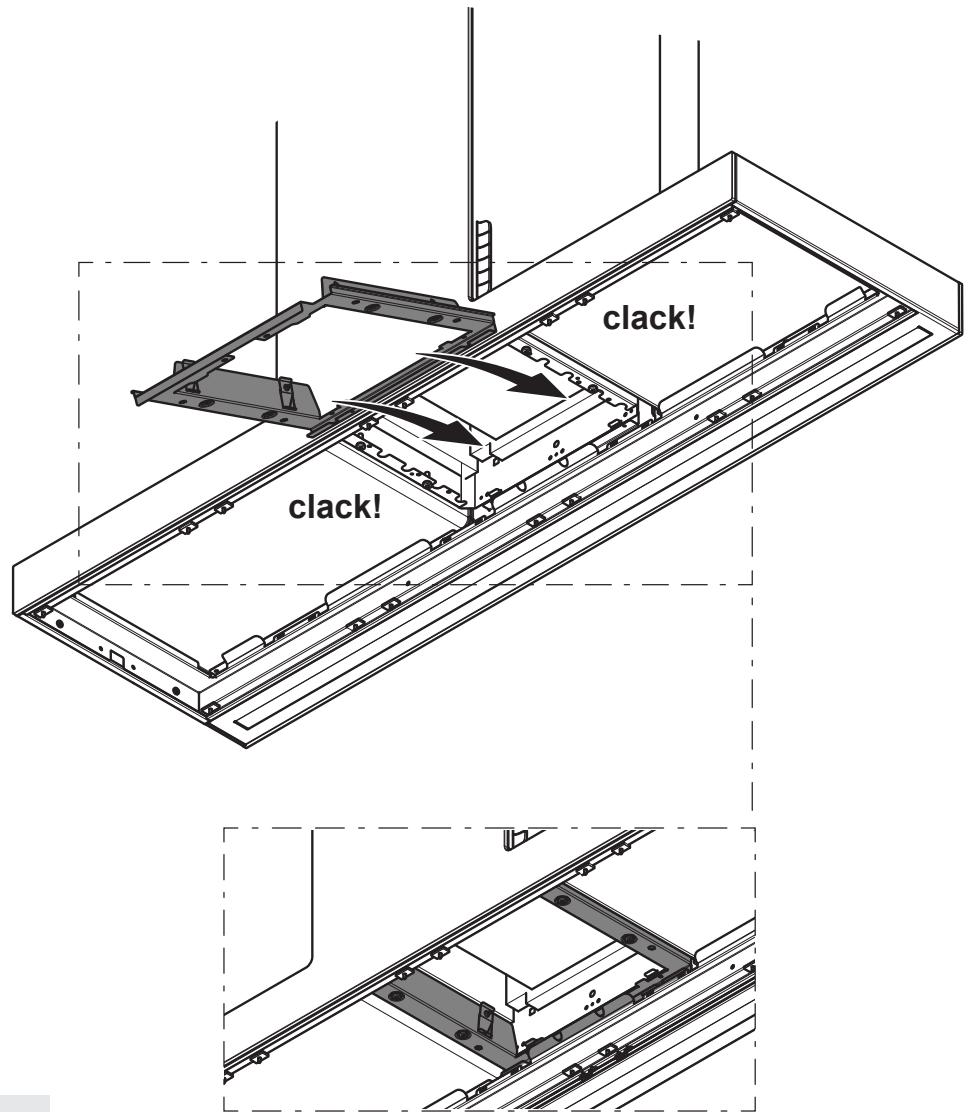

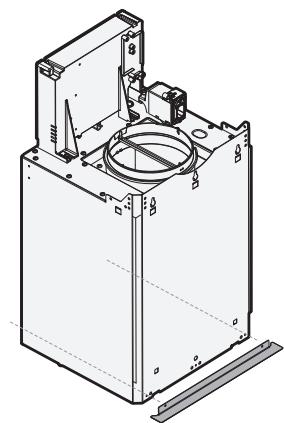

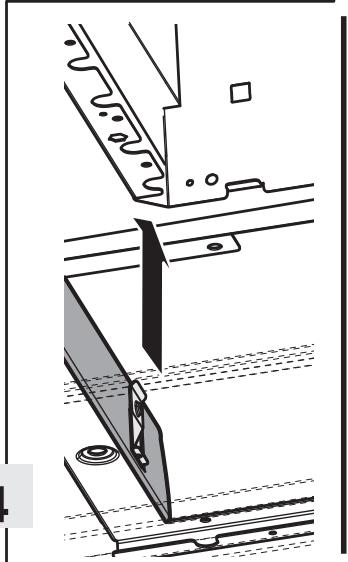

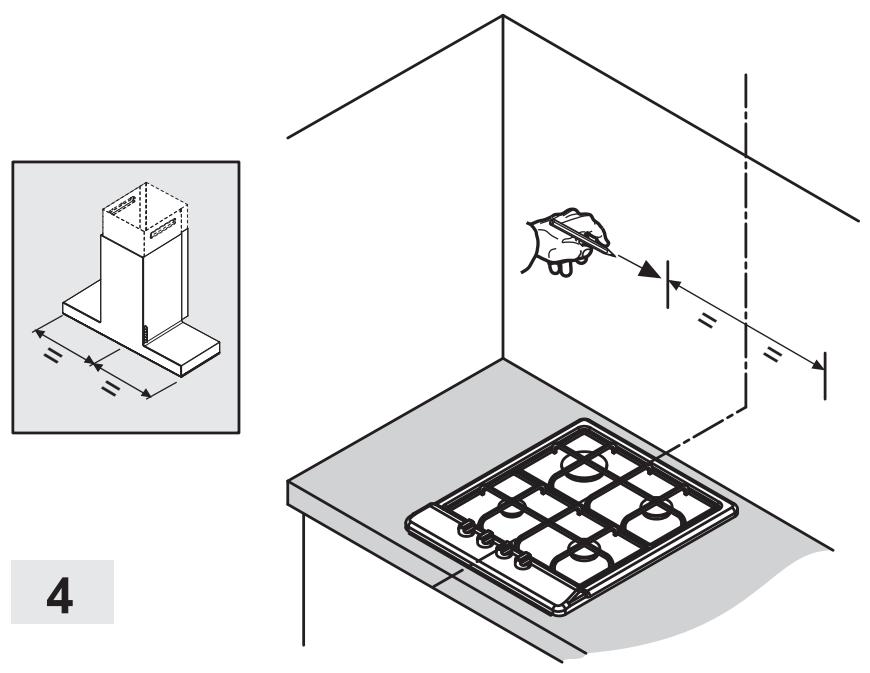

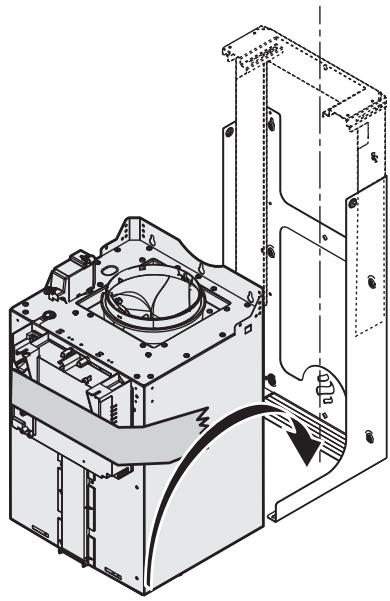

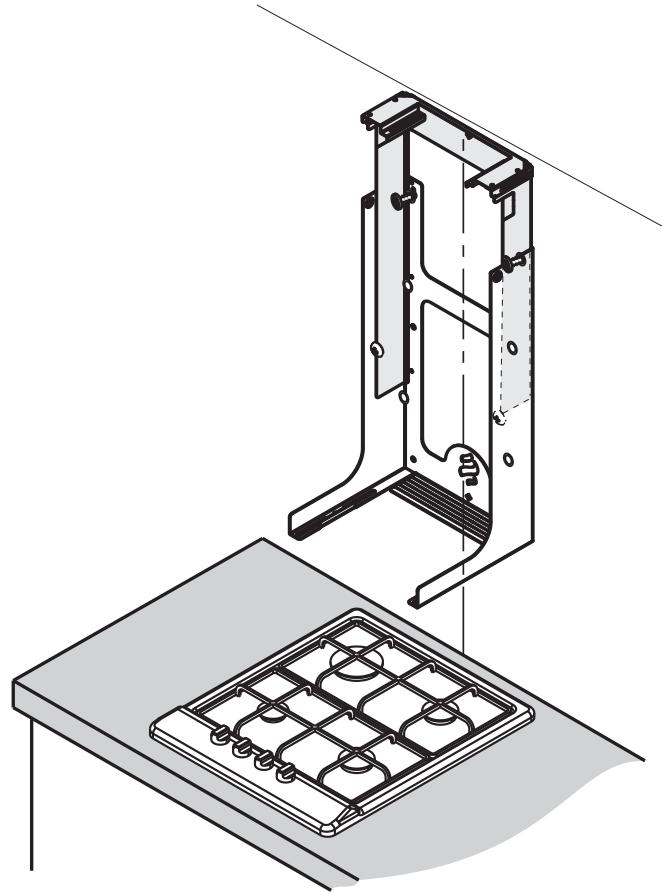

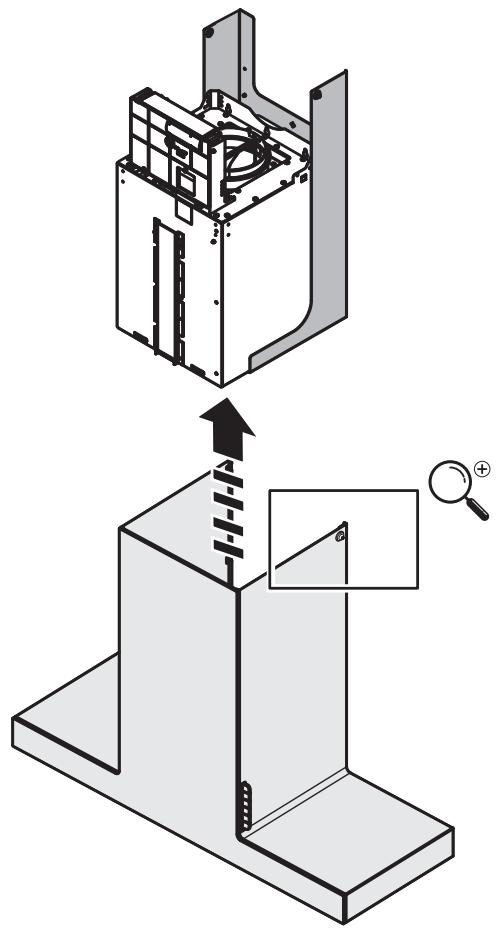

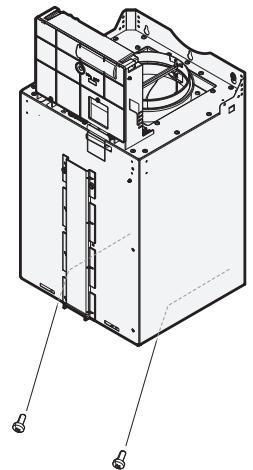

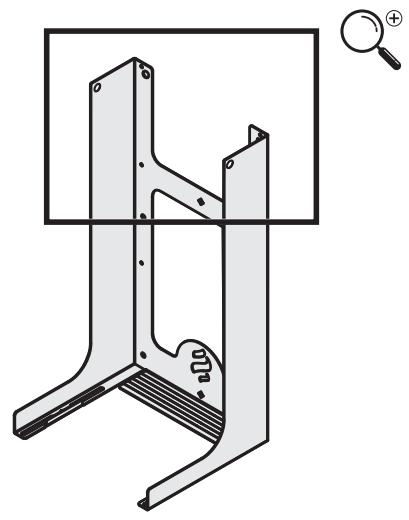

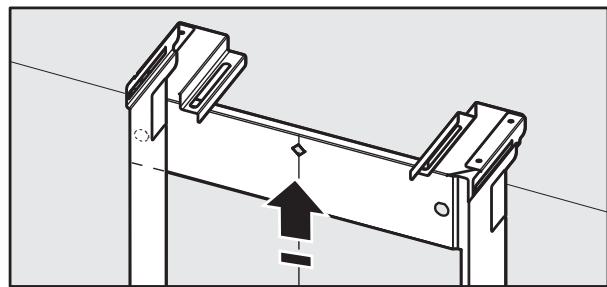

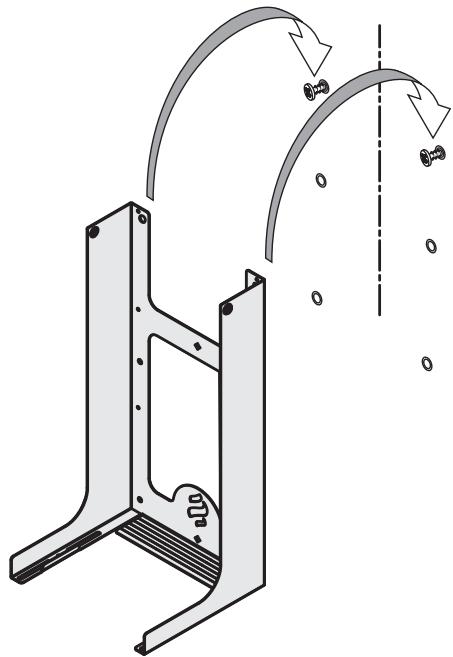

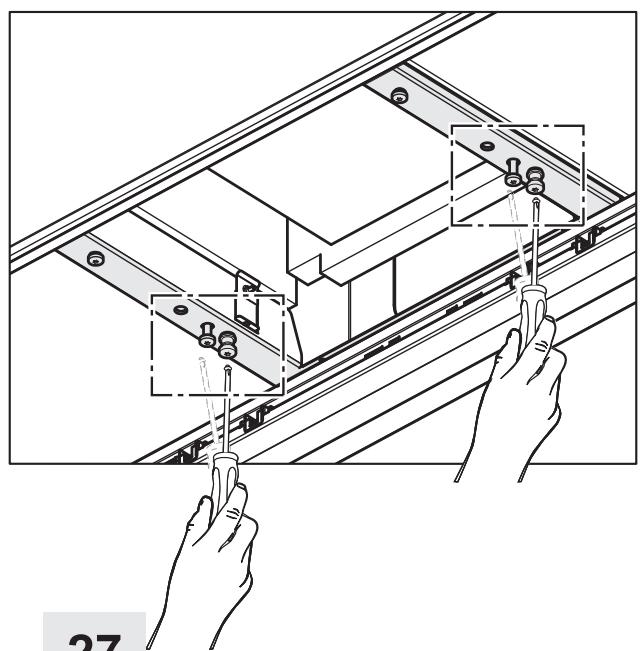

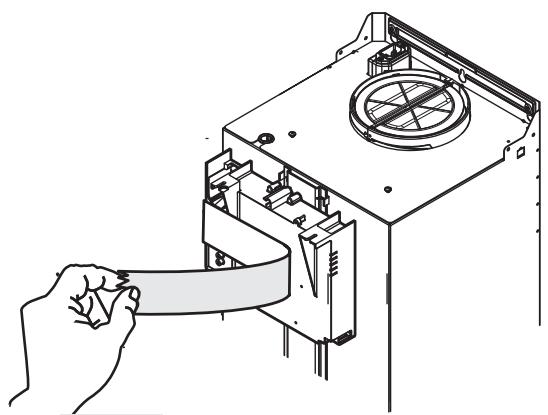

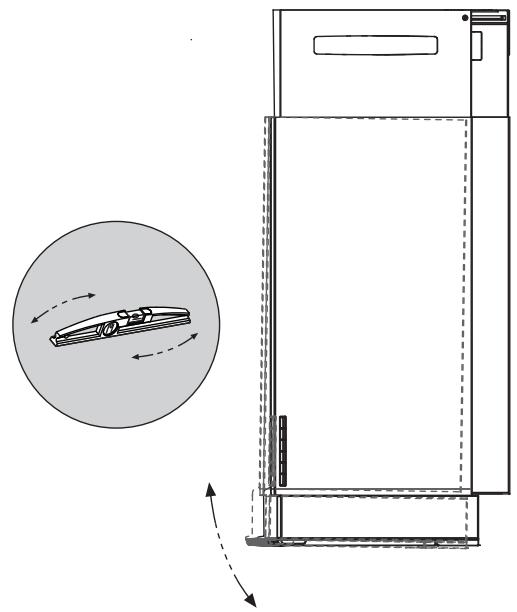

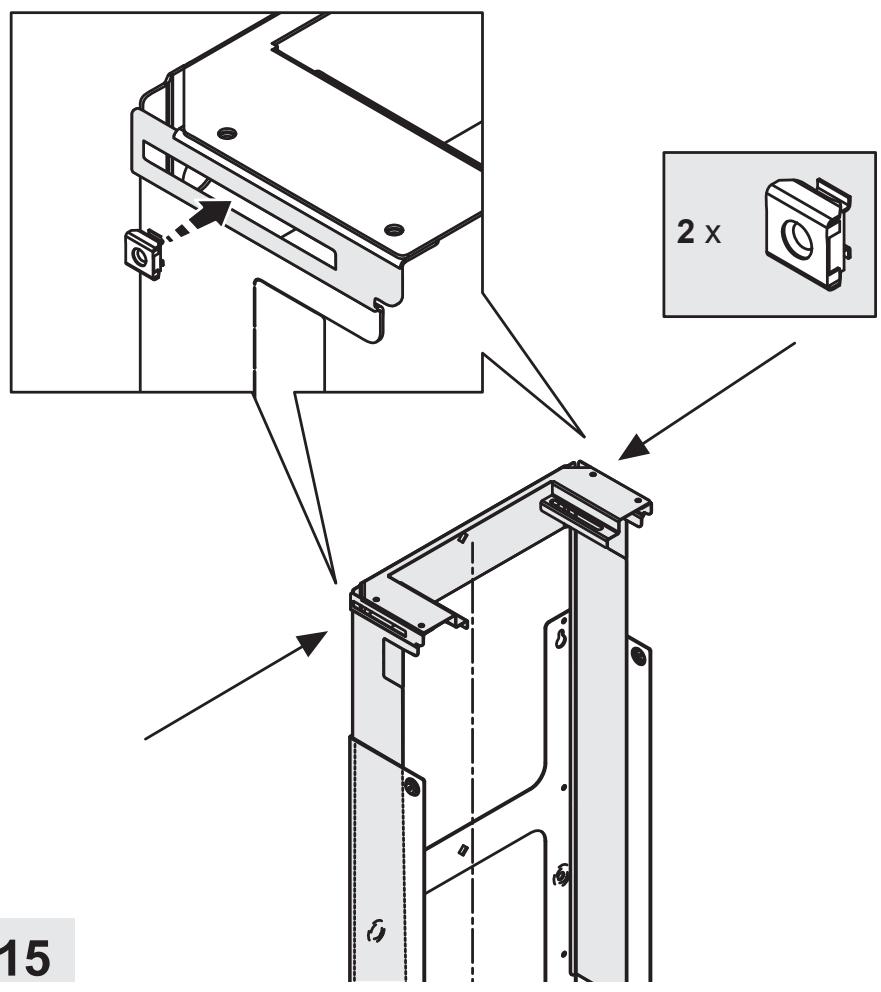

Montering

Før installering:

• Undersøg, at det købte produkt har passende dimensioner til det valgte installationssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

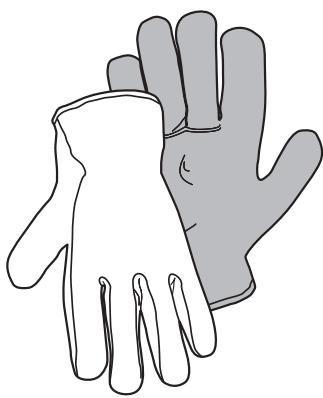

Produktet har meget stor vægt; flytning og montering af emhætten skal foretages af mindst to eller flere personer.

Funktion

Tast ON/OFF belysning

Tryk for at tænde eller slukke kogepladens belysning.

Tast til valg af "BOOST"-hastighed

1. Tryk: for at aktivere den intensive udsugningshastighed "BOOST 1", tidsindstillet til 30 minutter. Denne forlængede tidsindstilling er beregnet til at sikre tilstrækkelig tid til tilberedninger, som udsender store mængder damp eller stegeos.

Bemærk: efter 30 minutter vender emhætten tilbage til den tidligere indstillede udsugningshastighed.

1. Tryk (fra "BOOST 1" aktiveret): for at aktivere den intensive udsugningshastighed "BOOST 2", tidsindstillet til 7 minutter.

Bemærk: efter de 7 minutter vender emhætten tilbage til den tidligere indstillede udsugningshastighed.

1. Tryk (fra "BOOST 2" aktiveret): for at afslutte funktionen og vende tilbage til den tidligere indstillede hastighed.

Bemærk: Den tidligere indstillede hastighedstast forbliver tændt under BOOST-funktionen.

Tast til valg af hastighed 3

Tryk for at aktivere hastigheden (sugekapacitet) høj.

Tast til valg af hastighed 2

Tryk for at aktivere hastigheden (sugekapacitet) medium.

Tast til valg af hastighed 1

Tryk for at aktivere hastigheden (sugekapacitet) lav.

Tændingstast

Tryk for at tænde emhætten og vælge hastighed; hvis der trykkes, mens motoren kører, stopper motoren.

Bemærk: Hvis der ikke aktiveres nogen funktion inden for 10 sekunder, slukker emhætten.

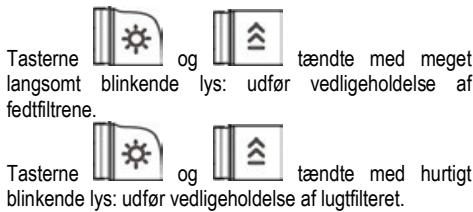

Indikatorer for filtermætning

Det er nødvendigt at vedligeholde emhættens filtre med jævne mellemrum.

Bemærk: Filtermætningssignalet vises de første 10 sekunder efter tænding af emhætten.

Nulstilling af indikatorer for filtermætning:

Aktivering af indikatorer for filtermætning

Bemærk: Denne handling skal udføres med slukket enhed.

- Fedtfilter

Tasterne tændes med et meget langsomt blinkende lys, hvilket indikerer, at man kan aktivere indikatoren for fedtfilteret.

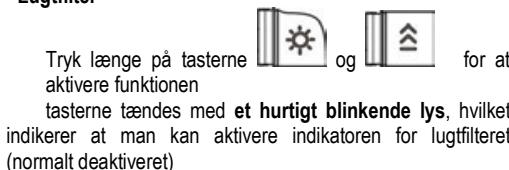

- Lugtfilter

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

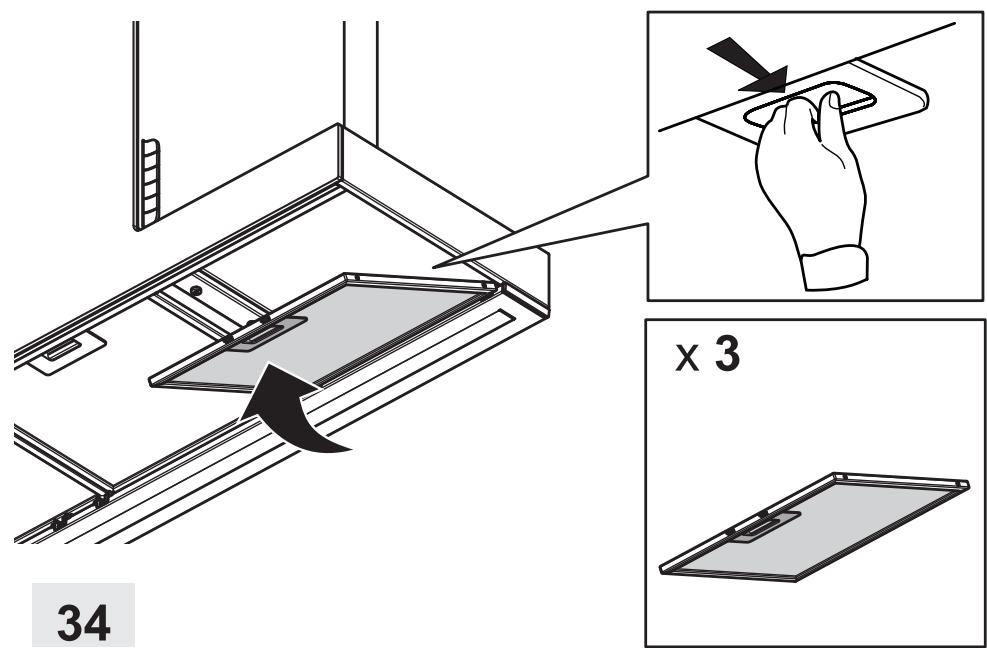

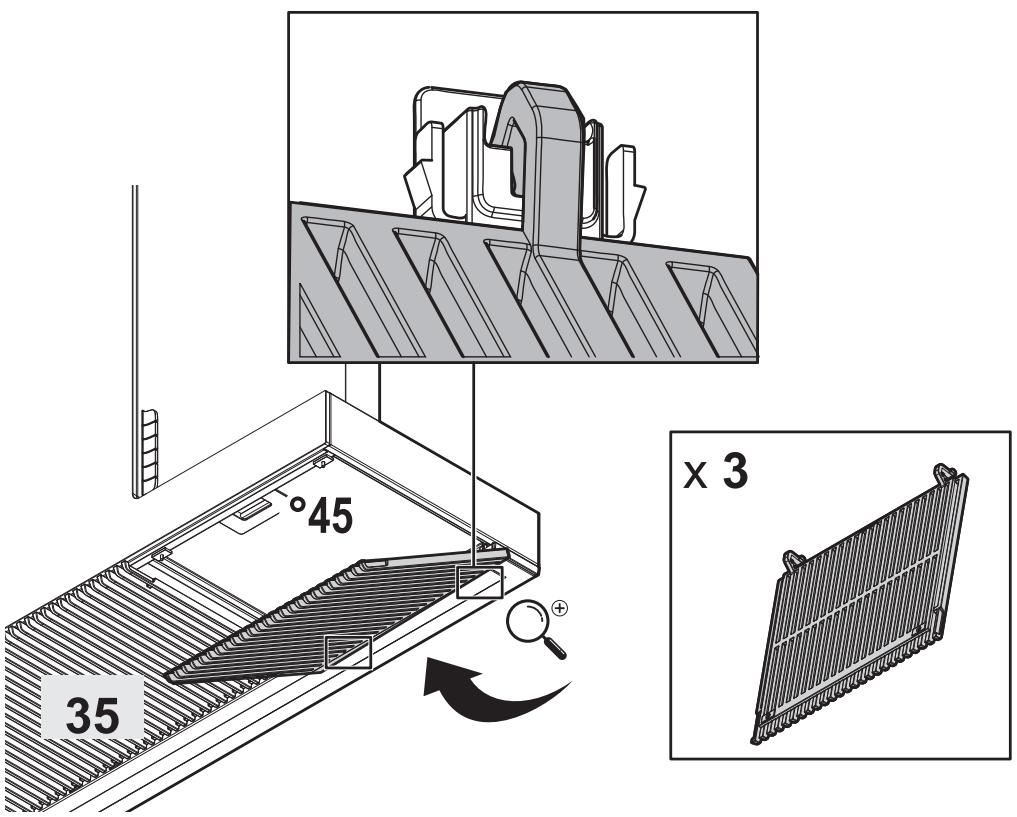

Fedtfilter

Fig. 19-34

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet - hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

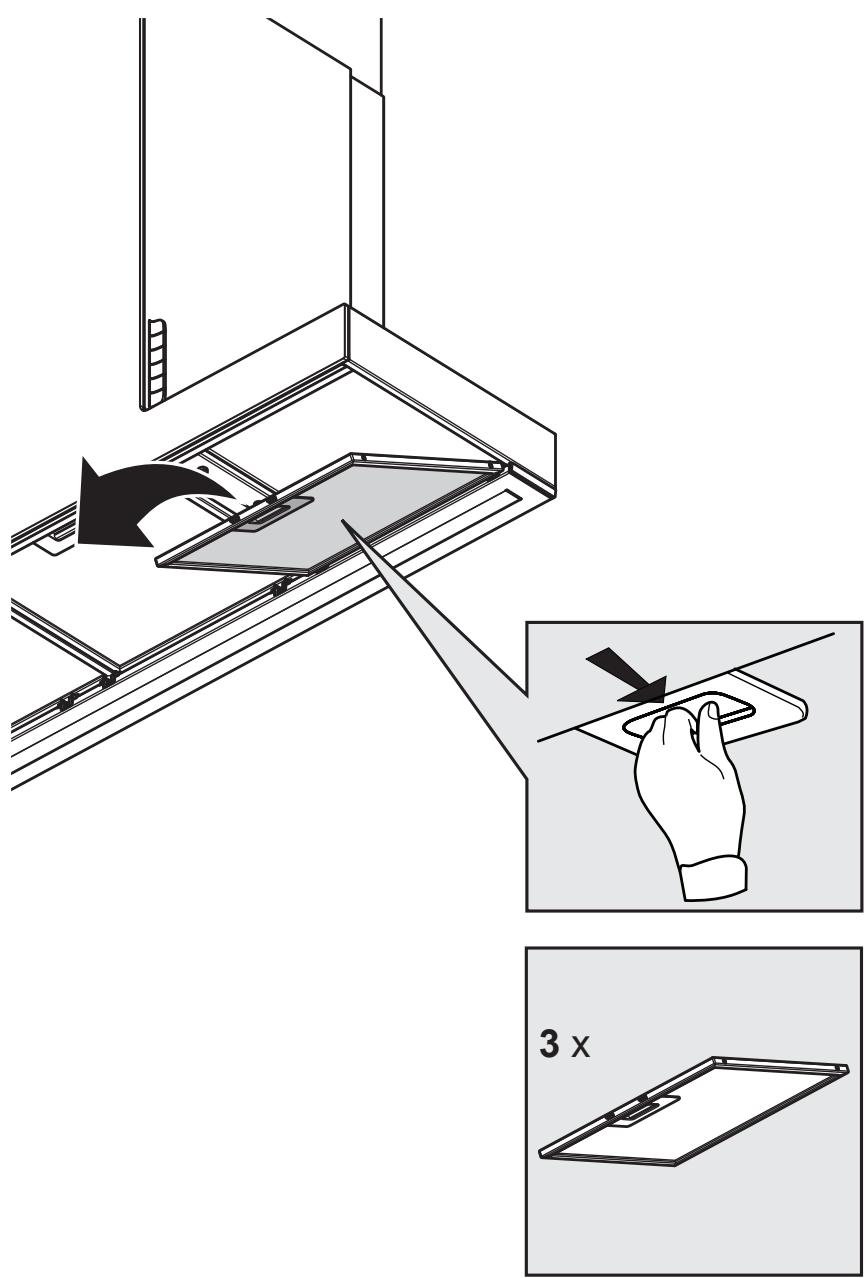

Træk i fjederhåndtaget for at afmontere fedtfilteret.

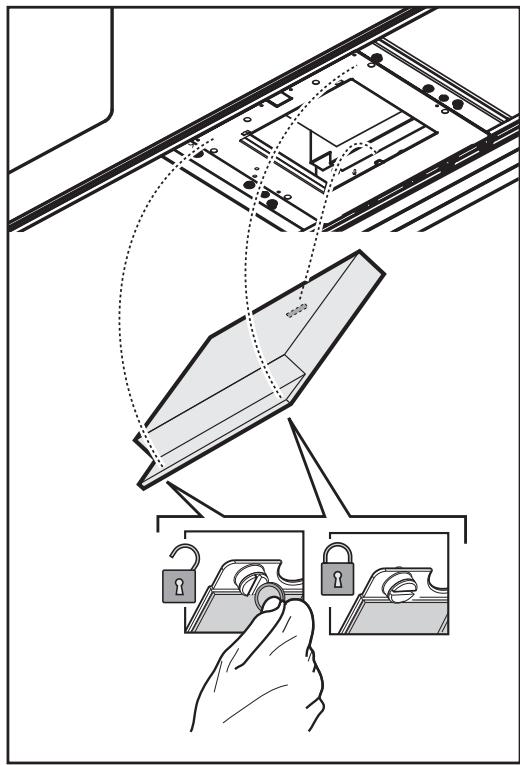

Kulfilter (kun den filtrerende udgave)

Fig. 33

Filteret opfanger lugt fra madlavning.

Kulfilteret kan vaskes hver anden måned (eller når signaleringssystemet angiver mætning af filtrene - hvis denne funktion er til stede på den købte model) i varmt vand og med egnede rengøringsmidler, eller i opvaskemaskine ved 65°C (ved vask i opvaskemaskinen skal der udføres en komplet opvaskecyklus uden andet køkkengrej i maskinen).

Fjern det overskydende vand uden at ødelægge filteret; læg derefter filteret i ovn i 10 minutter ved 100°C for at tørre det helt.

Udskift den lille madras hver 3. år, og når kluden er beskadiget.

Udskiftning af lyspærerne

Emhætten er udstyret med et belysningssystem baseret på lysdiode-teknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Ved udskiftning bedes man kontakte den tekniske servicetjeneste.
