Produkttyp	Trådlös dammsugare
Märke	BOSCH
Modell	BCS8224WA
Strömförsörjning	Litiumjonbatteri Power for ALL 18 V, 3,0 / 4,0 / 5,0 Ah
Max drifttid	Upp till 65 minuter (4,0 Ah batteri, standby-läge)
Laddningstid	Cirka 4 till 5,5 timmar beroende på batterikapacitet (snabb laddare)
Effektlägen	Eco (standby), Auto, Turbo
Ljudnivå	Ej specificerat (standard hushållsanvändning)
Dammbehållarens kapacitet	Ej specificerat (uppskattningsvis 0,5 L)
Filtrering	Lamellfilter och luddfilter (tvättbara)
Medföljande tillbehör	Elektrisk golvborste, mini-elektrisk borste, madrassmunstycke, XXL-möbelmunstycke, 2-i-1-borste, flexibel förlängningsslang, tillbehörshållare, och mer
Vikt (med batteri)	Cirka 4,5 kg
Mått (L x B x H)	Ej specificerat (dammsugartyp)
Användning	Hushåll, inomhus, upp till 2000 m höjd
Underhåll	Tömning av behållare, rengöring av filter och borstar (se bruksanvisning)
Säkerhet	Använd inte utan filter, håll borta från barn, utsätt inte för värme
Reservdelar	Originaldelar tillgängliga via BOSCH service
Garanti	2 år (enligt landspecifika villkor)
Standarder	EU-direktiv 2012/19/EU (WEEE), 2006/66/EG (batterier)
Modellnummer	BCS8224WA

Vanliga frågor - BCS8224WA BOSCH

Vad är drifttiden för dammsugaren BCS8224WA?

Drifttiden beror på batteri och läge. Med ett 4,0 Ah batteri får du upp till 65 minuter i standby-läge, 50 minuter med elektrisk borste i standby-läge, 20 minuter i auto-läge och 10 minuter i turbo-läge. 3,0 Ah och 5,0 Ah batterier ger olika drifttider (se bruksanvisning).

Hur laddar jag dammsugarens batteri?

Du kan ladda batteriet på tre sätt: med den medföljande laddningskabeln genom att ansluta batteriet till elnätet, genom att placera dammsugaren på basstationen, eller med snabbladdaren (om medföljer). Använd endast original BOSCH Power for ALL 18 V-laddare. Laddningstiden är cirka 4 till 5,5 timmar beroende på kapacitet.

Vilka tillbehör medföljer BCS8224WA?

Leveransen innehåller: en basstation, en 2-i-1 möbelborste med möbelmunstycke, en mini-elektrisk borste, reservborstar, ett madrassmunstycke, ett XXL-möbelmunstycke, en justerbar tillbehörshållare, en elektrisk borste för hårda golv, en flexibel förlängningsslang, ett tangentbords- och lådmunstycke, en lång flexibel slang, ett kort munstycke, ett batteri, en snabbladdare och en laddningskabel (beroende på utrustning).

Hur rengör jag dammsugarens filter?

Stäng av apparaten och ta bort dammbehållaren. Ta bort filterenheten (lamellfilter och luddfilter). Låt aldrig filtren komma i kontakt med vätskor. Knacka försiktigt eller borsta dem för att ta bort damm. Du kan också tvätta dem i ljummet vatten (utan rengöringsmedel) och låta dem torka helt innan du sätter tillbaka dem. Följ stegen i bruksanvisningen (fig. 29-35).

Vad gör jag om dammsugaren inte startar?

Kontrollera att batteriet är korrekt insatt. Om det är urladdat, ladda det. Om felindikatorn blinkar rött är batteriet eller apparaten kanske överhettad eller underkyld. Stäng av apparaten och vänta tills den återgår till rumstemperatur. Om problemet kvarstår, se felsökningstabellen i bruksanvisningen.

Hur tömmer jag dammbehållaren?

Tryck på låsknappen för dammbehållaren. Ta bort behållaren och töm den över en soplåda. För noggrannare rengöring kan du skölja behållaren i vatten (utan starka rengöringsmedel) och torka den. Se fig. 25-28 i bruksanvisningen.

Kan jag använda dammsugaren på mattor och hårda golv?

Ja, dammsugaren levereras med en elektrisk borste för hårda golv och en standard elektrisk borste. Borsten för hårda golv passar för parkett, kakel, etc. För mattor, använd den vanliga elektriska borsten. Du kan också använda tillbehören för möbler och madrasser.

Hur rengör jag den elektriska borsten?

Stäng av apparaten och ta bort borsten. Använd ett verktyg (sax eller kniv) för att klippa av hår eller trådar som lindats runt rullen. Du kan också ta bort rullen för enklare rengöring. Se fig. 36-38 i bruksanvisningen.

Vad är garantin för dammsugaren BCS8224WA?

Den lagstadgade garantin är 2 år (förutom särskilda villkor i ditt land). För att utnyttja garantin, spara ditt köpbevis. Reparationer måste utföras av kvalificerad personal med originaldelar från BOSCH.

Var hittar jag reservdelar till min dammsugare?

Du kan beställa reservdelar och tillbehör från BOSCH konsumentservice (0892 698 009, service 0,40 €/min + samtalskostnad) eller på webbplatsen www.bosch-home.com/fr. Använd endast originaldelar för att behålla garantin.

BRUKSANVISNING BCS8224WA BOSCH

Opladning med lynoplader

Du har krav på garanti i samsvar med vilkårene nedenfor.

For dette apparatet gjelder de garantibetingelser som er oppgitt av vår representant i de respektive land. Detaljer om disse garantibetingelsene får du ved å henvende deg til elektrohandelen der du har kjøpt apparatet. Ved krav i forbindelse med garantiytelser, er det i alle fall nødvendig å legge fram kvittering for kjøpet av apparatet.

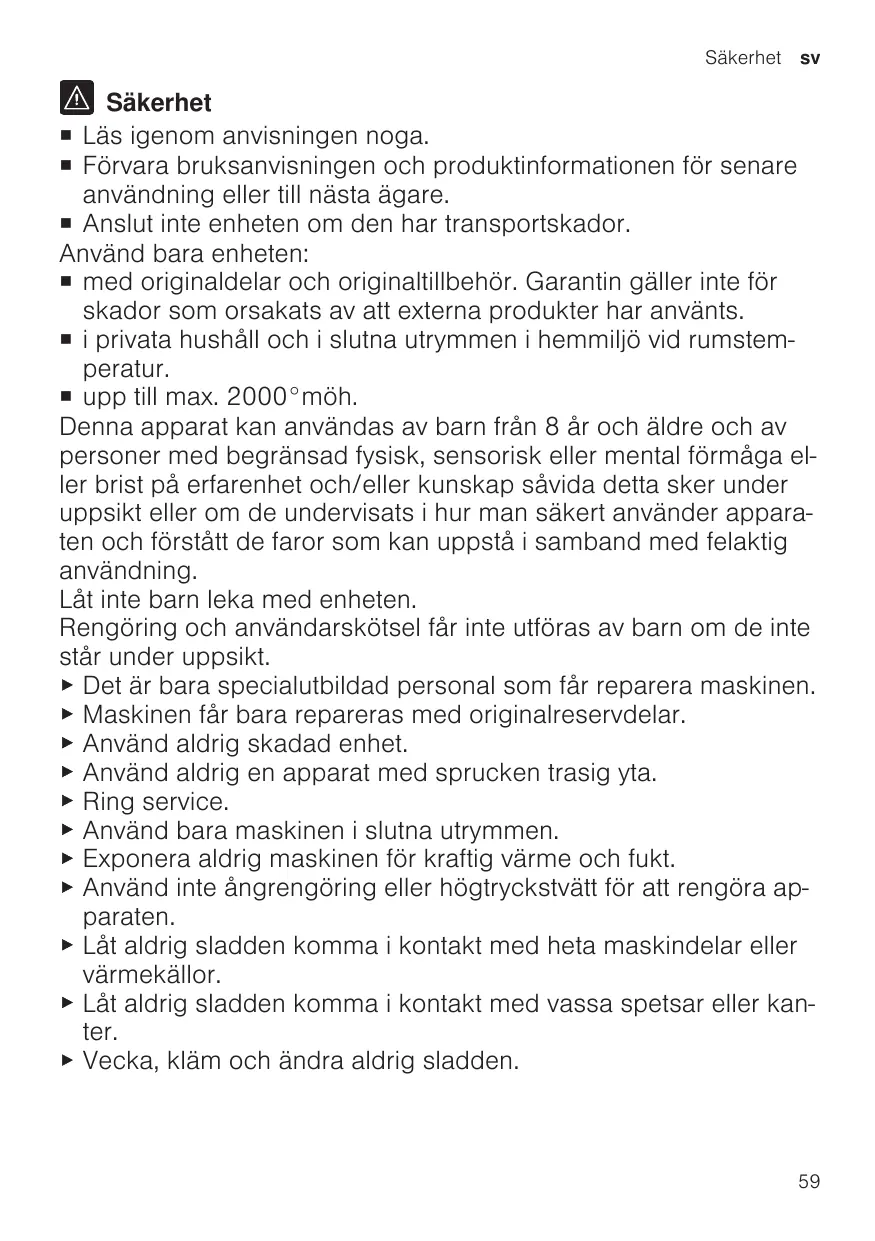

Säkerhet

Läs igenom anvisningen noga. Förvara bruksanvisningen och produktinformationen för senare användning eller till nästa ägare. Anslut inte enheten om den har transportskador.

Använd bara enheten:

• med originaldelar och originaltillbehör. Garantin gäller inte för skador som orsakats av att externa produkter har använts.
• i privata hushåll och i slutna utrymmen i hemmiljö vid rumstemperatur.
• upp till max. 2000 m ö.h.

Denna apparat kan användas av barn från 8 år och äldre och av personer med begränsad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap, förutsatt att detta sker under uppsikt eller om de undervisats i hur man säkert använder apparaten och förstått de faror som kan uppstå i samband med felaktig användning.

Låt inte barn leka med enheten.

Rengöring och användarskötsel får inte utföras av barn om de inte står under uppsikt.

Det är bara specialutbildad personal som får reparera maskinen. Maskinen får bara repareras med originalreservdelar. Använd aldrig skadad enhet. Använd aldrig en apparat med sprucken eller trasig yta. Ring service. Använd bara maskinen i slutna utrymmen. Exponera aldrig maskinen för kraftig värme och fukt. Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten. Låt aldrig sladden komma i kontakt med heta maskindelar eller värmekällor. Låt aldrig sladden komma i kontakt med vassa spetsar eller kanter. Vecka, kläm och ändra aldrig sladden.

• Anslut och använd bara laddsladd 1 och snabbladdare 1 enligt uppgifterna på typskylten.
• Elanslut bara laddsladd 1 och snabbladdare 1 via ett rätt installerat, jordat uttag för växelström.
• Använd inga brännbara eller alkoholhaltiga ämnen vid rengöring av enheten.
• Håll kläder, hår, fingrar och andra kroppsdelar borta från enhetens öppningar och rörliga delar. Rikta aldrig rör eller munstycken mot ögon, hår, öron eller mun.
• Se till att barn inte kan leka med enheten, inte heller när den hänger i basstationen.
• Personer med elektroniska implantat måste hålla 10 cm:s minimiavstånd till enheten. Låt inte barn komma i närheten av förpackningsmaterial. Låt inte barn leka med förpackningsmaterial. Skydda batteriet mot eld, värme och långvarig solstrålning. Skydda batteriet mot vatten och fuktinträngning. Öppna aldrig batteriet. Håll batteriet borta från metallföremål som t.ex. gem, mynt, nycklar, spik och skruv när det inte används. Släpp in friskluft. Sök läkarvård vid besvär. Skölj av direkt med vatten vid hudkontakt. Sök läkarvård vid ögonkontakt.

Förhindra sakskador

Följ anvisningarna, så undviker du sakskador på enhet, tillbehör och andra föremål.

Kontrollera och rengör kontaminerade föremål. Byt skadade föremål. Kontrollera regelbundet glidsulornas förslitning. Byt nedslitna munstycken. Använd aldrig munstycket utan isatt borstvals. Använd aldrig enheten utan filterdel.

Kontrollera efter uppackningen att inga delar är transportskadade och att leveransen är komplett.

Notera: Enheten levereras med extratillbehör beroende på utförandet.

Fig. 1

A

Basstation

B

2-i-1-dynmunstycke med möbelborste

C

Minielmunstycke

D Reservborste till minielmunstycke E Reservborste till elborste F Madrassmunstycke G XXL-dynmunstycke1 H Variabel tillbehörshällare 1 Elborste för hårda golv J Flexibel förlängningsslang K Tangentbords- och lådmunstycke Långt, flexibelt fogmunstycke M Kort fogmunstycke N Batteri O Snabbladdare P Laddsladd

Här finns en översikt över apparatens beståndsdelar.

→ Fig. 2

1 Dammbehållare 2 Luddfilter 3 Veckfilter 4 Reglering av enhetsstatusar 5 PÅ/AV-knapp 6 Statusindikering

Laddtider

Här hittar du en översikt över laddtiderna.

Anmärkningar

• De angivna laddtiderna kan variera pga. laddstatus, batteritemperatur och -ålder.

7 Låsknapp dammbehållare 8 Dammsugarrör 9 Elborste

Reglage

Här hittar du en översikt över enhetens kontroller.

① Slå på enheten. Slå av enheten.

Statusindikering

Statusindikeringen visar olika enhetsstatusar.

Enhetsstatus	Statusindikering
Normalläge	Auto lyser.
Turboläge	Turbo lyser.
Strömsparläge	Eco lyser.
Batteriladdning < 20%	blinkar snabbt.
Batteriet tomt	Indikeringen slocknar.
Laddning	blinkar och visar redan laddad-status.
Batteriet ä fullad-dat	lyser och slocknar after ca 2 minutes.
Felindikering	lyser röd och slocknar after ca 10 sekunder. → "Avhjalpning av fel", Sid. 63

• Snabbladdarens laddtider hittar du i snabbladdarens anvisning.

Tips! Visar snabbladdaren 1 laddstatus på ca 80%, så kan du ta ur och använda batteriet.

Laddstatus på	18 V 3,0 Ah	18 V 4,0 Ah	18 V 5,0 Ah
80% i h	4	4	5
97%-100% i h	5	4½	5½

Gångtider

Här hittar du en översikt över gångtiderna beroende på använt batteri.

Notera

Följande lägen påverkar gångtiden:

Läge 1: strömsparläge med icke elektriska tillbehör. Läge 2: strömsparläge med elgolvmunstycke. Läge 3: autoläge med elgolvmunstycke. Läge 4: turboläge med elgolvmunstycke.

Gångtid	18 V 3,0 Ah	18 V 4,0 Ah	18 V 5,0 Ah
Låge 1 upp till min	45	65	45
Låge 2 upp till min	35	50	35
Låge 3 upp till min	15	20	28
Låge 4 upp till min	10	10	12

Anmärkningar

• Som alla Li-batterier så slits även Power for ALL 18 V-batterierna med tiden och batterikapacitet och gångtid avtar. Det är en helt normal åldringsprocess och inte något materialfel, tillverkningsfel eller produktfel. Du kan fördröja förslitningen med följande åtgärder:
• Ladda bara batteriet i temperaturintervallet 0°C till 45°C.
• Förvara bara batteriet i temperaturintervallet -20°C till 50°C.
• Långtidsförvara inte batteriet fulladdat eller helt urladdat.

• Kontrollera om det finns ledningar som kan bli skadade i monteringsområdet.
• Montera inte basstationen horisontellt eller vertikalt över, under eller bredvid eluttag.

Sätt i och ladda batteriet

Laddning

Ladda bara batteriet i de laddare som tillverkaren rekommenderar. Använd bara batteriet till Bosch-enheter. - Ladda bara batteriet med originaladdsladden 1 eller originalsnabbladdaren 1.

Använd bara Power for ALL 18 V-batterier.

Notera: Nätdelen blir varm vid laddsladden 1 och enheten blir varm vid laddning. Det är ingen fara utan helt normalt.

Ladda med laddsladd

Ladda i basstationen

Se till så att barn inte kan leka med enheten, inte heller när den hänger i basstationen 1.

Ladda med snabbladdaren

1. Tryck på låsknappen och ta bort batteriet nedåt.

1. Följ den medföljande anvisningen.

Montera enheten

Slå på enheten

Tryck på ①

Ställa in effekten

Dammsuga med extratillbehör

Förvaring av tillbehören

→ Fig. 21 - 22

Använda den flexibla förlängningsslangen

→ Fig. 23 - 24

Rengöra enheten

Krav: Enheten är av.

1. Dra ut laddsladden 1 ur enheten.
2. Torka av enheten och tillbehör med mjuk trasa och vanlig plastrengöring.

Tömma dammbehållaren

→ Fig. 25 - 28

Rengöra filterdelen

Låt inte filtret komma i kontakt med vätskor.

→ Fig. 29 - 35

Rengöra elborsten

→ Fig. 36 - 38

Rengöra elborsten för hårdagolv

→ Fig. 39 - 41

Avhjälpning av fel

Småfel på enheten kan du åtgärda själv.

Använd informationen om felåtgärder innan du kontaktar service. Då slipper du onödiga kostnader.

Det är bara specialutbildad personal som får reparera maskinen. Maskinen får bara repareras med originalreservdelar.

Funktionsfel

Fel	Orsak	Felsökning
Apparaten fungerar inte.	Batteriet sitter inte i ordentlich.	➢ Sätt i batteriet ordentlich.
Laddindikeringen visar ingen status.	Batteriet År inte laddat.	➢ Ladda batteriet.
Den röda felindikeringen lyser i 10 sekunder.	Batteriet År överhettat eller un- derkylt.	1. Slå av,enhen och dra ur elanslutting- en.2 Vänta tills batteriet År rumsvarmt.
	Enheten År överhettad eller un- derkyld.	1. Slå av,enhen och dra ur elanslutting- en.2 Vänta tills,enhen År rumsvarm.
Ingen laddfunktion.	Du har använd tel laddare.	➢ Använd bara den medfoljande ladda- ren.
Det går inte att sätti i dammbe- hällaren.	Filterdelen saknar delar.	➢ Kontrollera om filterdelen År komplett.
	Filterdelen eller dammbehälla- ren sitter inte i ordentlich.	➢ Kontrollera om filterdel och dammbe- hällare sitter i ordentlich.
Sugkraften avtar.	Filtret År igentäppt.	1. Slå av,enhen och dra ur elanslutting- en.2 Rengör filterdelen.
Sugkraften avtar.	Munstychet År igentäppt.	1. Slå av,enhen och dra ur elansluttingen.
		2. Kontrollera om luftkanalen från mun-stychet till,enhen År igensatt.
		3. Töm dammbehällaren.
		4. Rengör filterdelen.
		5. Slå på,enhen ingen)när den svalnat.

Omhändertagande av begagnade apparater

Genom en miljökompatibel avfallshantering kan värdefulla råmaterial återanvändas.

• Omhänderta enheten miljövänligt. Information om aktuell avfallshantering kan du få hos återförsäljare och kommun.

Denna enhet är märkt i enlighet med det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Omhänderta batterierna

Släng batterierna i återvinningen. Släng inte batterierna i hushållssoporna.

Släng batterierna i återvinningen. Gäller bara EU-länder:

EU-direktiv 2006/66/EG kräver att trasiga och förbrukade batterier källsorteras och lämnas i återvinningen.

Garantivillkor

Du har rätt till garanti för din apparat enligt följande villkor.

I Sverige gäller av EHL antagna konsumentbestämmelser. Den fullständiga texten finns hos din handlare. Spara kvittot.
