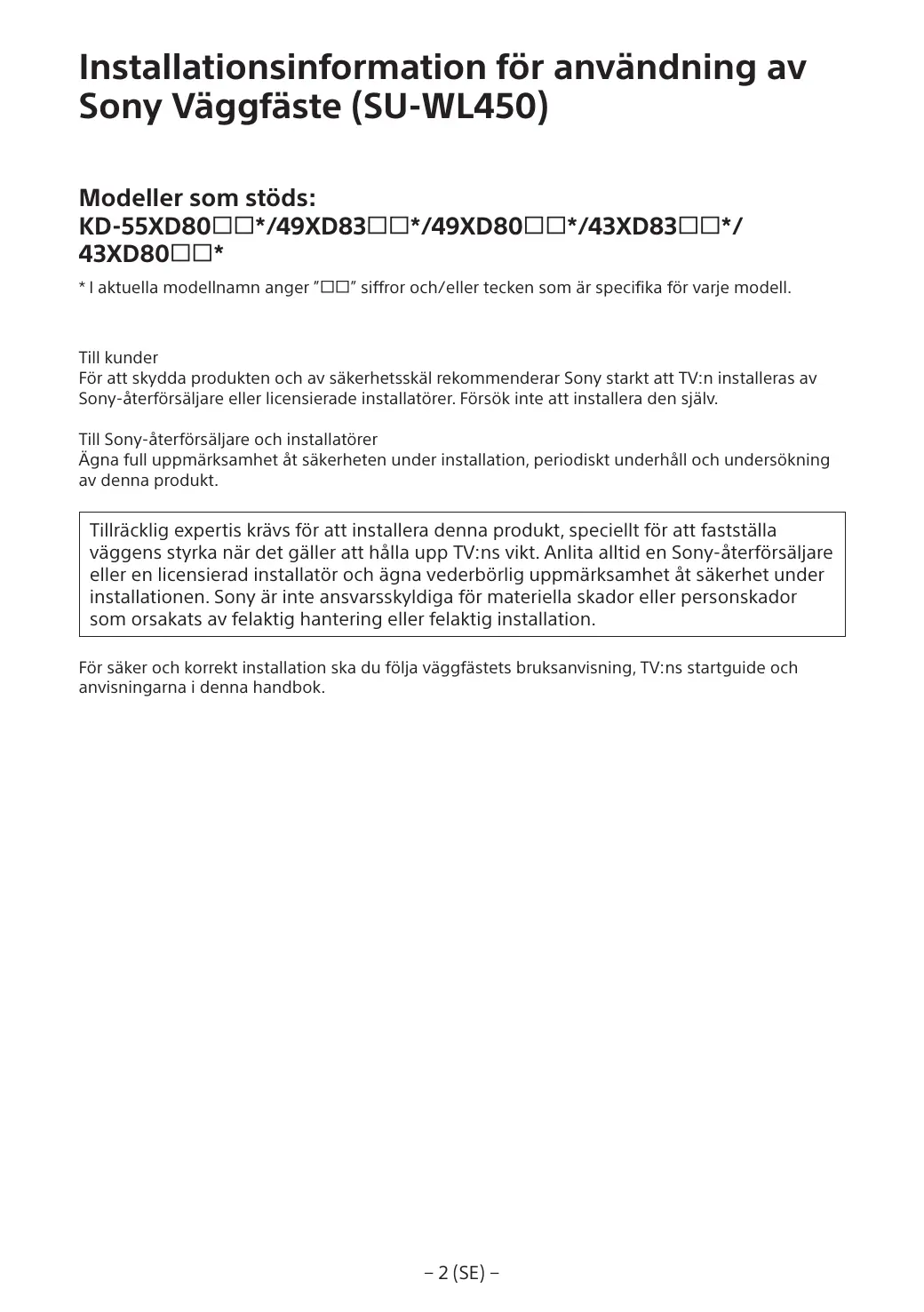

Installationsinformation för användning av Sony Väggfäste (SU-WL450) Modeller som stöds: KD-55XD80*/49XD83*/49XD80*/43XD83*/ 43XD80* * I aktuella modellnamn anger ”” siffror och/eller tecken som är specifika för varje modell.

Till kunder För att skydda produkten och av säkerhetsskäl rekommenderar Sony starkt att TV:n installeras av Sony-återförsäljare eller licensierade installatörer. Försök inte att installera den själv. Till Sony-återförsäljare och installatörer Ägna full uppmärksamhet åt säkerheten under installation, periodiskt underhåll och undersökning av denna produkt.

Tillräcklig expertis krävs för att installera denna produkt, speciellt för att fastställa väggens styrka när det gäller att hålla upp TV:ns vikt. Anlita alltid en Sony-återförsäljare eller en licensierad installatör och ägna vederbörlig uppmärksamhet åt säkerhet under installationen. Sony är inte ansvarsskyldiga för materiella skador eller personskador som orsakats av felaktig hantering eller felaktig installation. För säker och korrekt installation ska du följa väggfästets bruksanvisning, TV:ns startguide och anvisningarna i denna handbok.

Om säkerhet Tack för att du valt denna produkt.

Till kunder Installationen av denna produkt kräver att du har tillräckliga kunskaper. Se till att anlita en Sony-återförsäljare eller en behörig montör för att utföra installationen och var särskilt noggrann med säkerheten under installationen. Sony är inte ansvarigt för eventuella person- eller materiella skador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den specificerade produkten installerats. Dina eventuella lagenliga rättigheter påverkas inte.

För Sony-återförsäljare Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte hållas ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge den här bruksanvisningen till kunden efter utförd installation. I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Läs den här guiden noga och använd produkten enligt instruktionerna. Behåll den här bruksanvisningen för framtida bruk. Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Förebygg sådana olyckor genom att inte åsidosätta säkerheten.

SE UPP Angivna produkter Detta väggfäste är tillverkat för att användas tillsammans med passande TV-apparater. Se respektive referensguide för varje TV-apparat för att se om detta väggfäste kan användas.

VARNING Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller dödsfall som följd av brand, elektriska stötar, att produkten välter eller faller ner.

Överlåt installationen till behörig personal och se till att små barn inte befinner sig i närheten när installationen utförs. Om väggfästet eller TV:n inte installeras på rätt sätt kan följande olyckor ske. Se till att installationen utförs av behörig personal.  TV:n kan falla ner och orsaka allvarliga skador som skrapsår eller benbrott.  Om väggen där väggfästet monteras inte är stabil, jämn eller lodrät mot golvet, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen skall vara stark nog att klara en vikt på minst fyra gånger TV:ns vikt. (Mer information om vikten finns i referensguiden till TV:n.)  Om inte installationen av väggfästet sitter stabilt kan enheten lossna och orsaka skador på person och/eller egendom.

Överlåt förflyttning eller nedmontering av TV:n till behörig person. Om obehöriga personer transporterar eller monterar ner TV:n kan den falla och orsaka allvarliga person- eller egendomsskador. Se till att alltid minst två personer bär eller monterar ner TV:n.

Ta inte ur några skruvar etc. efter att TV:n monterats. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Modifiera inte väggfästets olika delar. Då kan väggfästet lossna och orsaka skador på person och/eller egendom.

Montera ingen annan utrustning än den specificerade produkten. Detta väggfäste är tillverkat enbart för användning tillsammans med angiven produkt. Om du använder det för montering av annan utrustning kan det lossna eller gå sönder och orsaka skador på person eller egendom.

Utsätt inte väggfästet för annan belastning än den från TV:n. Skaka inte TV:n åt vänster/höger, uppåt/ nedåt. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Luta dig inte mot eller häng på TV:n. Luta dig inte mot eller häng på TV:n eftersom den kan falla ner på dig och orsaka allvarlig skada.

SE UPP Om du inte efterföljer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

Hantera enheten försiktig när du rengör den eller utför underhåll. Tyng inte onödigt mycket på TV:ns ovansida. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Försiktighetsåtgärder  Om du använder TV:n monterad på väggfästet under en längre tid, finns det risk att väggen bakom eller ovanför TV:n missfärgas eller att tapeten lossnar, beroende på väggmaterialet.  Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen.  Använd inte väggfästet på platser som är utsatta för mekanisk vibration.

Installera väggfästet Till Sonyåterförsäljare VARNING Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.

SE Installera inte väggfästet på en yta där TV:ns hörn eller sidor skjuter ut från väggen.

Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen.

Installera inte väggfästet på en yta, till exempel en pelare, där TV:ns hörn eller sidor skjuter ut från väggen. Om en person eller ett föremål råkar slå emot TV:ns utskjutande delar kan det leda till allvarlig person- eller egendomsskada.

Om någon av skruvarna sitter löst eller lossnat helt, kan TV:n lossna och orsaka personskador eller skador på TV:n.

Fäst och dra åt skruvarna på den plats där de är avsedda att sitta. I annat fall kan TV:n falla ner och orsaka personskador eller skador på TV:n.

Utsätt inte TV:n för stötar vid installationen. Installera inte TV:n över eller under en luftkonditioneringsanläggning. Om TV:n utsätts för vattenläckage eller luftströmmar från en luftkonditioneringsanläggning under en längre tid kan det leda till brand, elektriska stötar eller funktionsstörning hos TV:n.

Följ anvisningarna i den här bruksanvisningen noga så att monteringen av väggfästet uppfyller säkerhetskraven. Om någon av skruvarna sitter löst eller lossnar kan väggfästet lossna och orsaka skador på person eller egendom. Se till att du använder rätt skruv för väggmaterialet och skruva fast enheten ordentligt med minst fyra skruvar på 8 mm i diameter (eller motsvarande).

Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder ersättningsdetaljer kan TV:n falla ner och orsaka personskador eller skador på TV:n.

Om TV:n utsätts för stötar kan den falla ner eller gå sönder. Detta kan orsaka personskador.

Installera TV:n på en vägg som är både lodrät och slät. Annars kan TV:n falla ner och orsaka personskador.

När TV:n installerats på rätt sätt fäster du kablarna ordentligt. Om personer eller föremål trasslar in sig i kablarna kan det orsaka personskador eller skador på TV:n.

Se till att inte nätkabeln eller anslutningskabeln kommer i kläm. Om nätkabeln eller anslutningskabeln kläms mellan enheten och väggen, eller böjs och vrids med våld, kan de inre ledarna i kablarna friläggas, vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt.

Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej. Skruva fast väggfästet med skruvar som är avpassade efter väggmaterialet och väggens struktur.

Montera TV:n på väggen

Installationsanvisningarna skiljer sig åt beroende på vilken TV du använder. Använd väggfästet SU-WL450 för att installera TV:n på väggen.

Medföljer SU-WL450 ˎˎKontrollera så att alla delar medföljer.  Bas (20) (1)

Obs! ˎˎVar noga med att förvara de borttagna skruvarna på en säker plats och håll dem borta från barn.

Förbereda installationen ˎˎHa TV:ns referensguide till hands före installationen. ˎˎInnan du påbörjar monteringen bör du se till att ha en Phillips-skruvmejsel som passar skruvarna. ˎˎKontrollera din TV:s monteringsplats. ˎˎFörbered minst fyra skruvar med en diameter på 8 mm och en skruv med en diameter på 5 mm eller liknande (medföljer ej). Välj skruvar som är lämpliga för väggmaterialet.

Medföljer TV:n (fäst på baksidan) Kabelhållare (1)

SE Välja installationsplats

Välj installationsplats. Kontrollera att väggen är stor nog för TV:n och att den är stark nog för en vikt som är fyra gånger TV:ns vikt. Se följande tabell beträffande att installera TV:n på väggen. Se TV:ns referensguide avseende TV:ns vikt. Standardmontering

Enhet: mm Bildskärmsmått Modellnamn KD-

Obs! ˎˎVärdena i tabellen kan variera en aning beroende på installationen.

Se till att det finns ett tillräckligt stort mellanrum mellan TV:n och taket och utskjutande delar av väggen enligt nedan.

Välj typ av väggmontering. Avståndet från TV:ns baksida till väggen väljs enligt anvisningarna nedan. 2-a Standardmontering 2-b Tät montering Se tabellen i steg 1. VARNING ˎˎNär 2-b väljs är åtkomst till uttagen på baksidan begränsad.

ˎˎFör att säkerställa lämplig ventilation och förhindra ansamling av smuts och damm: ˋˋLägg inte TV-apparaten ner, och montera den inte upp och ned, bak och fram, eller med en kortsida uppåt. ˋˋPlacera inte TV-apparaten på en hylla, matta, säng eller i ett skåp. ˋˋTäck inte TV-apparaten med tyg, t.ex. gardiner, eller annat material som tidningar etc. ˋˋInstallera inte TV-apparaten så som visas nedan.

Montera bottenadapter  med skruv (PSW 4x10)  i bas (20)  när 2-a väljs.

Luften kan inte cirkulera fritt.

Obs! ˎˎOm du avser att dra kablarna i väggen ska ett hål för detta borras i väggen innan installationen påbörjas. Förbered ett hål i väggen utanför basen (20) , basadapter  och distansen (20) , distansen (60)  för att förhindra att kablarna kläms.

Se tabellen nedan för information om monteringsplats för bottenadaptern. Om 2-b väljs kan du hoppa över detta steg. Modellnamn KD-

Montera basen på väggen ˎˎFörbered minst fyra skruvar med en diameter på 8 mm eller liknande (medföljer ej).  Sätt fyra skruvar i hålen för bottenadapter  med bas (20)  (endast 2-a). ˎˎFäst basen (20)  horisontellt på väggen. 2-a

Avgör var skruvarna ska sitta vid montering av basen (20) . Se specifikationerna på sidan 12. När du väljer 2-a ska hålpositionerna för bottenadapter  användas. VARNING ˎˎDen vägg som TV:n ska monteras på måste vara stark nog att bära en vikt på minst fyra gånger TV:ns vikt (Se din TV:s referensguide för information om dess vikt.). ˎˎFörsäkra dig om att väggen där TV:n skall monteras är tillräckligt stark. Förstärk väggen ordentligt om så behövs.

Förbered installationen av TV:n

Ta bort skruvarna från TV:ns baksida.

Fäst monteringsdetaljerna för väggfästet. Kontrollera monteringsdetaljerna genom att hänvisa till ”Medföljer SUWL450” i ”Kontrollera delarna” på sidan 5. Obs!

ˎˎFäst monteringsdetaljerna ordentligt med skruvar. ˎˎOm du använder en elektrisk skruvdragare ska du ställa in vridmomentet på cirka 1,5 Nm {15 kgf·cm}. ˎˎGlöm inte att spara oanvända delar på en säker plats för framtida användning. Spara denna bruksanvisning för framtida användning.

Väggnära montering (2-b)

Bunta ihop kablarna. För KD-43XD83/43XD80 fäster du kabelhållaren i en av de inre hålen.

Obs! ˎˎVissa av terminalerna på baksidan av TV:n kan inte användas vid detta monteringssätt.

ˎˎAnlita en behörig montör för att utföra kabeldragningen i väggen. ˎˎSamla ihop anslutningskablarna för att undvika att du trampar på dem innan väggmontering sker.

Skruv (+PSW 6 x 20) 

Ta loss bordsstativet från TV:n. Endast KD-55XD80

Anslut nödvändiga kablar till TV:n. Se till så att du ansluter kablarna innan du monterar TV:n på väggen. Det går inte att ansluta kablarna när TV:n är monterad. Se referensguiden som följde med TV:n.

Lossa kabelhållaren (medföljer TV:n). (endast KD-43XD83/ 43XD80)

Montera TV:n på väggen

Montera TV:n på basen. ˎˎInformation om var blocken  ska hänga på basen finns i tabellen under steg 3 i avsnittet ”Välja installationsplats” på sidan sidan 8. ˎˎHåll TV:n ordentligt med båda händerna och häng försiktigt upp blocken , som sitter på TV:ns baksida, på basen, genom att passa in dem i hålens form. ˎˎNär TV:n har monterats på väggen ska man kontrollera att blocken  är ordentligt fästa i basen eller basadaptern.

VARNING ˎˎSe till så att minst två personer hjälps åt att bära TV:n.

Förhindra att TV:ns nedre del flyttar sig. ˎˎSpänn åt remmen  och fäst den ordentligt i väggen. 2-a

ˎˎAnvänd en skruv på 5 mm i diameter eller liknande (medföljer ej). Obs! ˎˎFörsök dra TV:ns nedre del mot dig för att se till att den inte rör sig. Om TV:n rör sig sitter den inte fast som den ska och remmen  måste dras åt ytterligare.

SE Kontrollera att installationen har slutförts Kontrollera följande punkter. ˎˎAtt blocken  hänger ordentligt på basen eller basadaptern. ˎˎSladden och kabeln inte har vridits eller kommit i kläm. ˎˎRemmen  är åtdragen och inte hänger slappt.

Övrig information Ta bort TV:n genom att utföra installationsförfarandet i omvänd ordning.

VARNING ˎˎFelaktig placering av nätkabeln etc. leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts.

VARNING ˎˎSe till så att minst två personer hjälps åt att hålla i TV:n när den tas bort.
