BRUKSANVISNING Bravia KDL32EX717 SONY

Tack för att du har valt denna produkt från

Sony. Innan du använder TV:n bör du läsa

igenom den här bruksanvisningen noga

och spara den för framtida bruk.

Anmärkningar om digital

• Funktioner avseende digital TV ( )

fungerar endast i länder eller områden

där DVB-T (MPEG-2 och H.264/

MPEG-4 AVC) digitala marksignaler

sänds eller där du har tillgång till en

kompatibel DVB-C (MPEG-2 och

H.264/MPEG-4 AVC) kabeltjänst. Hör

med din återförsäljare om du kan ta emot

en DVB-T-signal där du bor eller fråga

din kabelleverantör om deras DVB-C-

tjänst är lämplig för integrerad

användning med denna TV-apparat.

• Din kabelleverantör kanske tar ut en

avgift för sina tjänster och du kanske

måste godkänna leverantörens villkor för

den aktuella tjänsten.

• Denna TV följer gällande specifikationer

för DVB-T och DVB-C, men vi kan inte

garantera kompatibilitet med framtida

DVB-T digitala marksändningar och

DVB-C digitala kabelsändningar.

• Vissa digitala TV-funktioner kanske inte

är tillgängliga i vissa länder/områden

och DVB-C-kabel kanske inte fungerar

korrekt med vissa leverantörer.

För en lista på kompatibla kabeloperatörer,

var god besök vår supportsida:

http://support.sony-europe.com/TV/

innehåller instruktioner för att ”Montera

• Illustrationerna i denna bruksanvisning

visar KDL-40EX705-serien såvida inget

är ett registrerat varumärke

tillhörande DVB Project.

HDMI, HDMI-logon och High-Definition

Multimedia Interface är varumärken eller

registrerade varumärken för HDMI Licensing LLC i USA och andra länder.

DLNA®, DLNA-logotypen och DLNA CERTIFIED® är varumärken,

servicemärken eller kontrollmärken som

tillhör Digital Living Network Alliance.

DivX® är en videokomprimeringsteknik

som är utvecklad av DivX, Inc.

DivX, DivX Certified, och tillhörande

logotyper är varumärken som ägs av DivX,

Inc. och används under licens.

OM DIVX VIDEO: DivX® är ett digitalt

videoformat som är skapat av DivX,Inc.

Detta är en officiell DivX-certifierad enhet

som spelar upp DivX-video. Besök

www.divx.com för mer information och

programverktyg för att konvertera dina

filer till DivX-video.

OM DIVX VIDEO-ON-DEMAND:

Denna DivX Certified®-enhet måste

registreras för att det ska gå att spela upp

innehåll enligt DivX Video-on-Demand

(VOD). För att generera

registreringskoden, sök upp avsnittet DivX VOD i inställningsmenyn device. Gå till

vod.divx.com med denna kod för att

fullfölja registreringsprocessen och lära

dig mer om DivX VOD.

Tillverkas på licens från Dolby

Laboratories. Dolby och den dubbla

Dsymbolen är varumärken tillhörande

varumärken tillhörande Sony Corporation.

”XMB” och ”xross media bar” är

varumärken tillhörande Sony Corporation

och Sony Computer Entertainment Inc.

DiSEqC™ är ett varumärke som tillhör

Tillverkare av denna produkt är

Sony Corporation, 1-7-1 Konan

Minato-ku Tokyo, 108-0075 Japan.

Auktoriserad representant för EMC

och produktsäkerhet är Sony

Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart,

Germany. För service- och

garantiärenden, var vänlig se separat

service- och garantidokument.3

SE SE Innehållsförteckning

Kontrollera tillbehören3

Sätta i batterier i fjärrkontrollen3

Installation Montering av bordsstativet (förutom KDL-60EX705) 4Ansluta en antenn/digitalbox/inspelare (t ex en DVD-inspelare)4 Förhindra att din TV välter 5

Binda ihop kablarna 5

Utföra startinställningar6

Demontera bordsstativet från TV:n7

Se på TV Titta på program8

Använda TV:s funktioner8

Installera tillbehören (väggfäste)14

Tabell över TV:ns installationsmått15 Figurer och tabeller över skruvarnas och hakens placering 16 Säkerhetsinformation17

Säkerhetsföreskrifter18

Kontrollera tillbehören

32EX705 och KDL-40/32EX605)

(förutom KDL-60EX705)

Fästskruvar för stativ (M5 × 16) (4)

(förutom KDL-60EX705)

Monteringsskruvar för stativ (M5 × 16) (4)

(endast för KDL-40/32EX719, KDL-40EX718,

32EX705 och KDL-40/32EX605)

1 Det bakre stativskyddet sitter monterat på stativet från fabriken för KDL-46EX719, KDL-46EX718, KDL-46EX717, KDL-46EX716, KDL-55/46EX715, KDL-46EX709, KDL-46EX708, KDL-46EX707, KDL-46EX706 och KDL-60/52/46EX705. *

2 Montera bordsstativet med de medföljande monteringsskruvarna för KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 och KDL-40/32EX605.Se bifogade monteringsanvisningar för bordsstativet för att montera det. Sätta i batterier i

• Bruksanvisning finns inbyggd i din BRAVIA TV. Se ”Använda i-Manual” för instruktioner på hur du använder den (sidan 9). • Läs avsnittet ”Säkerhetsinformation” (sidan 17) i denna bruksanvisning innan TV:n används. Spara bruksanvisningen för framtida referens.4

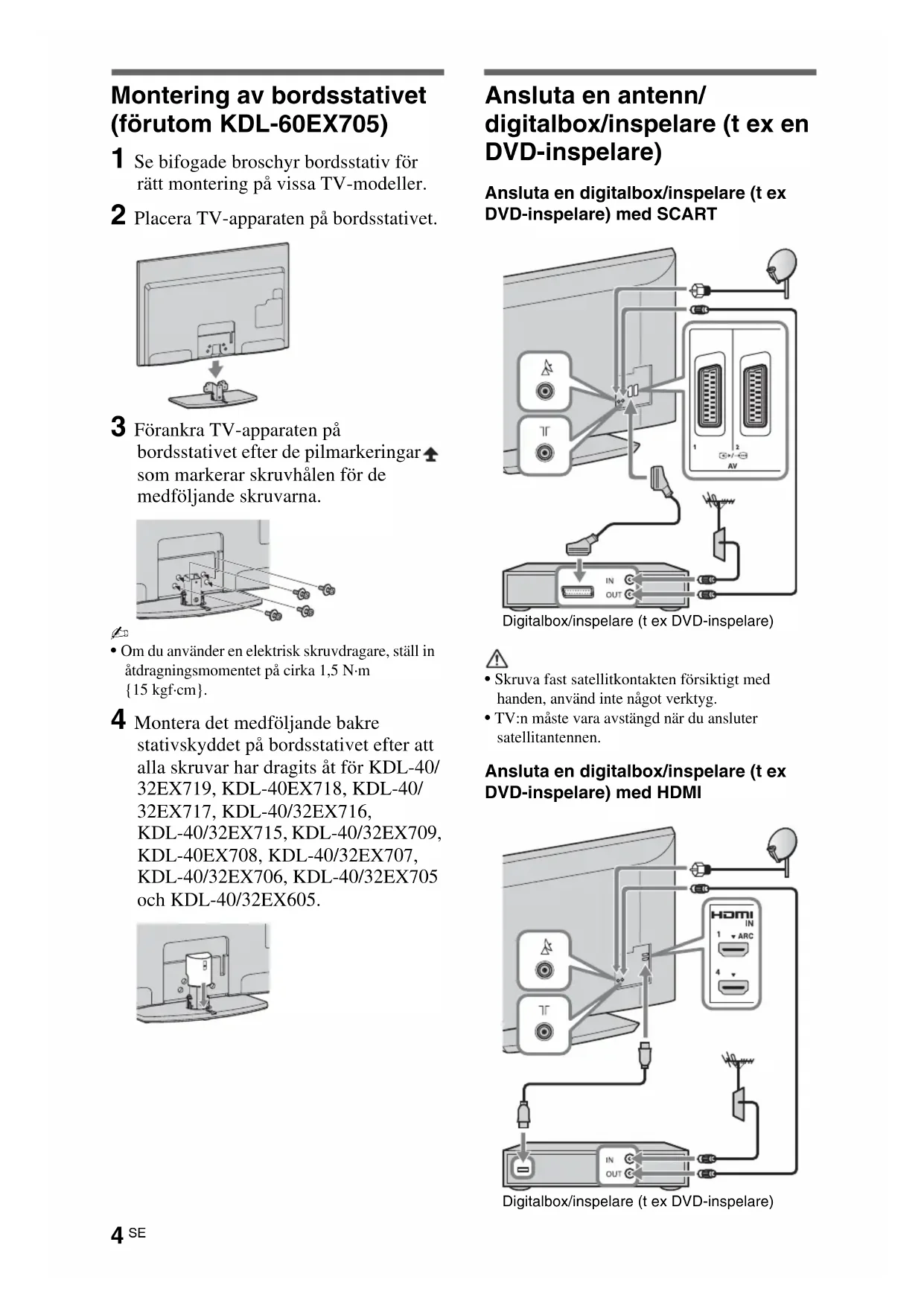

SE Installation Montering av bordsstativet

(förutom KDL-60EX705)

1 Se bifogade broschyr bordsstativ för

rätt montering på vissa TV-modeller.

2 Placera TV-apparaten på bordsstativet.

3 Förankra TV-apparaten på

bordsstativet efter de pilmarkeringar

som markerar skruvhålen för de

medföljande skruvarna.

~ • Om du använder en elektrisk skruvdragare, ställ in åtdragningsmomentet på cirka 1,5 N·m {15 kgf·cm}. 4 Montera det medföljande bakre

stativskyddet på bordsstativet efter att

alla skruvar har dragits åt för KDL-40/

32EX719, KDL-40EX718, KDL-40/

Ansluta en digitalbox/inspelare (t ex

DVD-inspelare) med SCART • Skruva fast satellitkontakten försiktigt med handen, använd inte något verktyg.• TV:n måste vara avstängd när du ansluter satellitantennen. Ansluta en digitalbox/inspelare (t ex

DVD-inspelare) med HDMI Digitalbox/inspelare (t ex DVD-inspelare)Digitalbox/inspelare (t ex DVD-inspelare)5

SE Rekommendation för kontakten av

Kontakten av F-typ rekommenderas följa

Den inre tråden får inte skjuta ut mer 1,5 mm

från anslutningsdelen.

Förhindra att din TV välter

1 Dra fast en träskruv (4 mm diameter,

medföljer ej) i TV-bänken.

2 Dra fast en maskinskruv (M4 × 16,

medföljer ej) i skruvhålet på TV:n.

3 Förbind träskruven och maskinskruven

med ett kraftigt band (medföljer ej).

~ • Bind inte ihop nätkabeln tillsammans med andra kablar.max. 1,5 mm(Referensritning för kontakten av F-typ)Installation6

SE Utföra startinställningar

1 Anslut TV:n till eluttaget.

EX706/EX705, kontrollera att

inställningen för ENERGY SAVING SWITCH är påslagen ( z). 3 Tryck på 1 på TV:n.

När du slår på TV:n första gången visas

språkmenyn på skärmen.

Följ instruktionerna på skärmen.

Autokanalinställ. för satellit:

”Autokanalinställ. för satellit” ställer

automatiskt in tillgängliga satellitkanaler.

Med Digital Satellite Equipment Control

(DiSEqC) 1.0-hantering kan man ställa in

upp till fyra olika kanaler. Följande

inställningar är oberoende för varje

anslutning. För att ställa in DiSEqC-

inmatning i ”DiSEqC kontroll”, använd

”LNB-konfiguration”.

1 ”LNB-konfiguration”:

I fallet med ett icke-standard LNB

(lownoise block), kan manuell inställning

– I fallet med en enda satellitkanal kan du

lämna den på startinställningen.

– För två satellitkanaler måste du ställa in

”Toneburst A” (1:a satellit) och

”Toneburst B” (2:a satellit) i ”DiSEqC

kontroll”-inställningen.

– Eller så kan du använda DiSEqC-

kommando A (1:a satellit) och B (2:a

satellit), om din LNB eller

multiomkopplare kan hantera dessa

– För fyra satellitkanaler krävs DiSEqC

kontroll A, B, C och D.

”LNB lågbandsfrekvens” och ”LNB

– Specificerar LNB-frekvensband.

för att ställa in frekvenser (visas

normalt som ”L.O.-frekvens”).

– Standardvärdena för en universell

– Om din LNB kan hantera båda banden

(lågt och högt) kan du ange båda. Om

den endast hanterar ett ska du ange lågt

”22 kHz-ton”: Ställ in ”Auto” om din

LNB har dubbla band (lågt och högt

band). TV:n tar hand om allting

automatiskt; ställ annars in på ”Av”.

”LNB-spänning”: Anger den inställda

spänningen för en dubbel polariserings-

– 14/19V: om LNB-kabeln är mer än

– Av: om extern strömförsörjning kan

2 ”Typ av kanalsökning”:

Om ingen kanal hittas med hjälp av

”Nätverkssökning”, prova ”Fullständig

”Fullständig sökning”: Utför en

komplett frekvenssökning och garanterar

inställning av alla möjliga program för

den för tillfället inställda LNB-

konfigurationen. Tidigare inställda

4 Endast för modellerna EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705Autokanalinställ. för satellitLNB-konfigurationTyp av kanalsökningTransponderAvancerade inställningar Signalstyrka Signalkvalitet Universal, Auto, Inaktiverad, 13/18VNätverkssökning10700MHz, Horisontell, 22000Ksym/s Ingen IngenStarta 6/15

”Nätverkssökning”: Utför en sökning i

ett nätverks transpondrar (även kallat

NIT-sökning). Eftersom

”Nätverkssökning” är snabbare än

”Fullständig sökning”, rekommenderas

denna sökning när man ställer in ett känt

nätverk (normalt associerat med en

satellit). En transponder, från vilken

nätverksinformation (andra transpondrar)

kommer att hämtas, måste anges.

Tidigare inställda program förloras.

”Sök efter nya tjänster”:

– Ställer in en enda transponder.

– Detta är en inkrementerande sökning

och den ska användas i fall när en ny

transponder läggs till en satellit.

– Tidigare inställda program sparas och

program som hittas läggs till i slutet av

programlistan för den satellitanslutning

• ”Sök efter nya tjänster” är inte tillgängligt

medan startinställningar utförs.

I läget ”Nätverkssökning” eller ”Sök efter

nya tjänster” kan du mata in

transponderinställningar manuellt.

4 ”Avancerade inställningar”:

Används till att ange mer detaljerade

inställningar för att bättre kunna hitta den

typ av tjänster som du föredrar att ställa in.

Digital auto.kanalinst.: När du väljer

”Kabel-TV”, rekommenderar vi att du

väljer ”Snabb sökning” för snabb

inställning. Ställ in ”Frekvens” och

”Nätverks-ID” efter den information som

du fick från din kabeloperatör. Om ingen

kanal hittas med ”Snabb sökning”, försök

med ”Fullständig sökning” (även om det

• ”Fullständig sökning” kanske inte är

tillgänglig i vissa länder/regioner.

För mer information om kompatibla

kabeloperatörer, var god besök vår

http://support.sony-europe.com/TV/

Kanalsortering: Ändrar den ordning i

vilken de analoga kanalerna är lagrade i

1 Tryck på F/f för att välja den kanal du

vill flytta till en ny plats och tryck sedan

2 Tryck på F/f för att välja den nya

platsen för kanalen och tryck sedan på

• För satellitkanaler, välj ”Kanalsortering för

satellitkanaler” i ”Digital inställning” under

”Inställningar” för att ändra ordningen för

satellitkanaler i samma procedur som ovan,

efter att startinställningen är slutförd.

• Du kan också ställa in kanaler manuellt.

Demontera bordsstativet

Ta bort skruvarna enligt pilmarkeringarna

• Ta inte bort bordsstativet av någon annan

anledning än att montera motsvarande tillbehör på

• Håll inte i det bakre stativskyddet när du bär

bordsstativet, eftersom stativet kan orsaka skada

på person eller egendom om du tappar det.

SE Se på TV Titta på program

Använda TV:s funktioner HOME-knappTryck för att visa olika skärmar för hantering och inställning.OPTIONS-knappTryck för att se bekväma funktioner baserat på aktuell inmatning eller innehåll. z

• Knapparna 5, N, PROG + och AUDIO har upphöjda små punkter. Använd dessa punkter som en referens när du styr TV-apparaten. 1

Slå på TV:n. 1 För modellerna EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705, ställ ENERGY SAVING SWITCH i påslaget läge (z). 2 Tryck på 1 på TV:n för att slå på TV:n. 2

Välj en TV-kanal. Använda den digitala programguiden (EPG)Tryck på GUIDE i digitalt läge för att se programguiden.

SE Använda i-Manual x Välkommen till i-Manualx ”BRAVIA” TV-funktionerx Titta på TVIntroducerar bekväma funktioner som EPG Guide, Favourites, etc.x Använda HomemenynAnpassa dina TV-inställningar, etc.x Roliga funktioner med ansluten utrustningIntroducerar hur man ansluter tillvalsutrustning.x Beskrivning av delarx FelsökningFinn lösningen på ditt problem.x Index ~ • Bilder och figurer kan skilja sig från vad som visas på skärmen.Bruksanvisningar finns inbyggda i din BRAVIA TV och de kan läsas på skärmen.Du kan när som helst bläddra i din i-Manual för att finna ut olika bekväma funktioner. 1

Tryck på G/g/F/f/ för att välja.

SE Övrig information Felsökning

Kontrollera om indikatorn 1 (standby) blinkar med rött sken.

När indikatorn 1 (standby) blinkar

Den självdiagnostiska funktionen är aktiverad.

1 Räkna hur många gånger indikatorn 1 (standby) blinkar mellan varje paus på tre

Indikatorn kan exempelvis blinka tre gånger, följt av en paus på tre sekunder, och

därefter blinka ytterligare tre gånger.

2 Stäng av TV:n genom att trycka på 1, koppla loss nätkabeln från eluttaget och

informera din återförsäljare eller ditt Sony servicecenter om antalet blinkningar.

När indikatorn 1 (standby) inte blinkar

1 Kontrollera punkterna i nedanstående tabell. (Se även ”Felsökning” i i-Manualen.)

2 Om problemet kvarstår, kontakta en auktoriserad servicetekniker.

Tillstånd Förklaring/åtgärd

Ingen bild (skärmen är

mörk) och inget ljud.

• Kontrollera antenn/kabelanslutningen.

• Anslut TV:n till eluttaget och tryck på 1 på TV:n.

• Skärmen består av pixlar. Små svarta punkter och/eller

ljuspunkter (pixels) på bildskärmen indikerar inte en felfunktion. Allmänt Det går inte att slå på TV:n

(Endast för modellerna

• Kontrollera om ENERGY SAVING SWITCH är på (z).

Vissa program kan inte

• Kontrollera antennen eller reflektorn.

• Satellitkabeln kan vara kortsluten eller så kan det förekomma

kontaktproblem med kabeln. Kontrollera kabeln och anslutningen

och stäng därefter av TV:n med På / Av-omkopplaren för

nätström och slå därefter på den igen.

• Frekvensen som du har angett är utanför området. Rådfråga det

mottagande satellitsändningsföretaget.

TV:n stängs av automatiskt

(TV:n ställs i standby-

• Kontrollera om ”Avstängn.timer” är aktiverad, eller bekräfta

inställningen ”Varaktighet” för ”På-timer”.

• Kontrollera om ”Vilande TV-standby” är aktiverad.

Fjärrkontrollen fungerar

• Byt ut batterierna.

• Din TV kan befinna sig i SYNC-läge.

Tryck på SYNC MENU, välj ”TV-styrning” och därefter ”Home

(Meny)” eller ”Alternativ” för att styra TV:n.

Lösenordet för ”Barnlås”

Skärmsystem LCD-skärm (bildskärm med flytande kristaller) TV-system Analogt: Beroende på val av land/område: B/G/H, D/K, L, IDigitalt: DVB-T/DVB-CSatellit: DVB-S/DVB-S2 Färg/videosystem Analogt: PAL, PAL60 (endast videoingång), SECAM, NTSC3.58, NTSC4.43 (endast videoingång)Digitalt: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4 Kanaltäckning Analogt: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Digitalt: VHF/UHFSatellit: IF-frekvens 950-2150 MHz Ljudutgång 10 W + 10 W Uttag för ingångar/utgångar

Antennkabel 75 ohms extern anslutning för VHF/UHF Satellitantenn Honkontakt av F-Typ IEC169-24, 75 ohm.DiSEqC 1.0, LNB 13V/18V & 22 KHz-ton / AV1, 2 21-polig scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång och TV-ljud/videoutgång. COMPONENT IN Understödda format: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i COMPONENT IN Ljudingång (phonokontakter) HDMI IN1, 2, 3, 4 Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iLjud: Tvåkanalig linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitar, Dolby DigitalAnalog ljudingång (minijack) (endast HDMI IN4)PC-ingång AV3 Videoingång (phonokontakt) AV3 Ljudingång (phonokontakter) DIGITAL AUDIO OUT

(OPTICAL) Digitalt optiskt uttag (tvåkanalig linjär PCM, Dolby Digital) (VAR/FIX) Ljudutgång (phonokontakter) PC IN PC-ingång (Mini D-sub 15-polig) PC-ljudingång (minijack)USB port i HörlursuttagCAM-plats (villkorlig åtkomstmodul) LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna

TV.) * För LAN-anslutningar, använd en kabel av typen Kat 7 10BASE-T/100BASE-TX (medföljer ej). Övrig information

Strömförsörjning och övrigt

208 W 142 W 125 W Effektförbrukning i

0,23 W (15 W när ”Snabbstart” är inställt på ”På”)

Medelårsförbrukning*

Medföljande tillbehör

Strömförsörjning och övrigt

0,2 W (15 W när ”Snabbstart” är inställt på ”På”)

Medelårsförbrukning*

Medföljande tillbehör

Se ”Kontrollera tillbehören” (sidan 3).

Väggfäste: SU-WL50013

Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.

4 timmar per dag och 365 dagar om året

• För att minska strömförbrukningen

– strömförbrukningen minskar om du minskar bakgrundsbelysningen (bildskärmens ljusstyrka).

– inställningarna ”Ekoläge” (t.ex. ”Energisparläge”, ”Vilande TV-standby” ) bidrar till att minska

strömförbrukningen och sparar därigenom pengar genom att hålla nere elräkningen.

– när du stänger av TV:n med ENERGY SAVING SWITCH (endast på vissa modeller), kommer

strömförbrukningen att vara nära noll.

Design och specifikationer kan ändras utan föregående meddelande.

Modellnamn KDL- 55EX715 46EX715/

Strömförsörjning och övrigt

läge 141 W 120 W 114 W 73 W Effektförbrukning i

(standby) 0,2 W (15 W när ”Snabbstart” är inställt på ”På”)0,2 W (13 W när ”Snabbstart” är inställt på ”På”) Medelårsförbrukning*

2 147 kWh 126 kWh 123 kWh 76 kWh Mått (cirka) (b × h × d)

med bordsstativ 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm utan bordsstativ 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm Vikt (cirka)

med bordsstativ 26,1 kg 18,6 kg 15,4 kg 10,8 kg utan bordsstativ 21,8 kg 16,3 kg 13,2 kg 8,8 kg Medföljande tillbehör Se ”Kontrollera tillbehören” (sidan 3). Extra tillbehör Väggfäste: SU-WL500 Övrig information14

SE Installera tillbehören (väggfäste)

Sony rekommenderar starkt att du låter din Sony-handlare eller en auktoriserad installatör installera

TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-handlare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna

Din TV kan installeras med hjälp av väggfästet SU-WL500 (säljs separat).

• Se anvisningarna som medföljer väggfästet för att installera på rätt sätt.

• Se ”Demontera bordsstativet från TV:n” (sidan 7).

• Placera TV:n på bordsstativet när du låser monteringshaken.

• För modellerna 55EX715 och EX709/EX708/EX707/EX706/EX705:

– Var noga med att förvara de borttagna skruvarna på en säker plats där barn inte får tag i dem.

– Vara noga med att fästa de borttagna skruvarna i de hål där de satt ursprunglingen på baksidan av TV:n när

du fäster bordsstativet igen.

Expertkunskap är nödvändig för att kunna installera den här produkten, i synnerhet för att kunna

bedöma om väggen är tillräckligt stark för att bära upp TV-apparatens vikt. Var därför noga med

att överlåta väggmontering av denna produkt till din Sony-handlare eller en auktoriserad

installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga

för någon form av materiella skador eller personskador som beror på felaktig hantering eller

felaktig installation.

Ta bort skruvarna innan du

installerar (Endast för

modellerna 55EX715 och

SE Tabell över TV:ns installationsmått Enhet: cm Värdena i ovanstående tabell kan variera något beroende på installationen.

Väggen där TV:n ska hängas upp måste vara tillräckligt stark för att kunna bära upp en vikt på

åtminstone fyra gånger TV-apparatens vikt. Se ”Specifikationer” (sidan 11) angående dess vikt. Modellnamn KDL- BildskärmsmåttDjup vid skärmens mittpunktHöjd vid olika monteringsvinklar Vinkel (0°) Vinkel (20°) AB C DEFGH60EX705143,1 87,7 3,1 48,3 11,5 37,5 82,4 50,155EX715127,8 76,5 4,1 43,1 11,3 35,2 71,9 45,252EX705125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,146EX719/46EX718/46EX717/46EX716/46EX715108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,446EX709/46EX708/46EX707/46EX706/46EX705111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,140EX719/40EX718/40EX717/40EX716/40EX71595,2 58,1 13,3 43,1 12,1 29,7 54,6 45,440EX709/40EX708/40EX707/40EX706/40EX70598,5 62,3 15,8 48,3 11,4 28,7 58,5 50,140EX60595,2 58,1 13,3 43,1 12,0 29,7 54,6 45,432EX719/32EX717/32EX716/32EX71576,4 47,5 18,5 43,1 12,1 26,0 47,3 45,432EX709/32EX707/32EX706/32EX70581,1 50,7 19,7 45,9 11,5 25,7 49,7 47,832EX60576,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4 Skärmens mittpunkt

32EX705/32EX605 VARNING (Fortsättning)

SE Figurer och tabeller över skruvarnas och hakens placering

Modellnamn Skruvarnas placering Hakens placering

När du monterar monteringshaken på TV:n.

När du monterar TV:n på stativfästet.

SE Säkerhetsinformation

Installation Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom. Installation • TV:n bör placeras nära ett lätt åtkomligt eluttag.• Placera TV:n på en stabil och plan yta.• Endast en behörig servicetekniker får utföra vägginstallationer.• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:– Väggfäste SU-WL500• Var noga med att använda skruvarna som medföljer väggfästet när du fäster monteringshakarna på TV:n. De medföljande skruvarna är utformade så att de mäter 8 mm - 12 mm i längd, mätt från monteringshakens fästyta.Skruvarnas diameter och längd varierar beroende på väggfästets modell.Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

Transport • Lossa alla kablar från TV:n innan du transporterar den.• Det krävs två eller tre personer för att bära en stor TV-apparat.• När du transporterar TV:n för hand, håll den såsom visas till höger. Tryck inte på LCD-panelen eller ramen runt bildskärmen.• Håll TV:n i ett fast grepp undertill när du lyfter eller flyttar den.• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar. Ventilation • Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.• Lämna fritt utrymme runt TV:n enligt nedanstående figur.• Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation. Monterad på väggen

Monterad på stativ • För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:– Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.– Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob.– Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den.– Installera inte TV:n såsom figurerna nedan visar. Nätkabel Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:– Använd endast nätkablar från Sony och inga andra märken.– För in stickkontakten hela vägen i eluttaget.– Anslut TV:n till ett eluttag som levererar 220-240 volt AC.– För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.– Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den.– Håll nätkabeln på avstånd från värmekällor.– Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand. Anmärkningar • Använd inte medföljande nätkabel tillsammans med annan utrustning.• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.• Modifiera inte nätkabeln.• Ställ inga tunga föremål på nätkabeln.• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.• Anslut inte alltför många apparater till ett och samma eluttag.• Använd inte eluttag som inte passar till stickkontakten. Förbjuden användning Installera inte och använd inte TV:n på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom. Platser: Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök. Miljöer: Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den. Situationer: Använd inte TV:n med våta händer, när TV:ns hölje är demonterat eller med tillbehör som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar. Trasiga delar: • Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.• Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars föreligger risk för elektriska stötar. När TV:n inte används • Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.• Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.• Vissa TV-apparater kan dock ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt.MonteringshakeHakfäste på TV:ns baksidaSkruv (medföljer väggfästet)8 mm - 12 mm30 cm10 cm 10 cm10 cmLämna minst så här mycket fritt utrymme runt TV:n.30 cm10 cm10 cm 6 cm Lämna minst så här mycket fritt utrymme runt TV:n.Luften kan inte cirkulera fritt.Vägg Vägg Övrig informationn

SE Barnens säkerhet • Se till att barn inte klättrar på TV:n.• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag. Om följande problem

uppstår... Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår.Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker. Om: – Nätkabeln skadas.– Eluttaget inte passar till stickkontakten.– TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den.– Vätska eller något föremål råkar hamna i höljets öppningar. Varning! För att förhindra eldsvådor, ska stearinljus eller andra öppna lågor alltid förvaras på avstånd från produkten.Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra brandfara. För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet. Säkerhetsföreskrifter

Se på TV • Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel. LCD-skärm • Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.• LCD-skärmen innehåller en liten mängd flytande kristaller. Vissa lysrör som används i TV:n innehåller också kvicksilver. Kassera TV:n enligt lokala lagar och bestämmelser. Hantering och rengöring av

TV:ns bildskärm/hölje Var noga med att lossa nätkabeln från eluttaget före rengöring.Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.• Spreja inte vatten eller rengöringsmedel direkt på TV-apparaten. Vätskan kan droppa ned på botten av bildskärmen eller utvändiga delar och orsaka felfunktion.• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av stativet. Extra utrustning • Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avstånd från TV:n. Annars kan bildstörningar och/eller akustiskt brus uppstå.• Denna utrustning har testats och befunnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningskabel som är kortare än 3 meter. Batterier • Var noga med att sätta i batterierna åt rätt håll (+ / -).• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum. Kassering av TV-

europeiska länder med

insamlingssystem) Denna symbol på produkten eller dess förpackning anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa att produkten kasseras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För mer information om återvinning av denna produkt, kontakta de lokala myndigheterna, ortens sophämtningstjänst eller affären där du köpte produkten. Avfallsinstruktion

insamlingssystem) Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005% kvicksilver eller 0,004% bly. Med att sörja för att dessa batterier blir kastade på ett riktigt sätt kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levereras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.19

2 Anbring tv'et på tv-foden.

språkmenyen på skjermen.

forårsaker personskade eller skade på eiendom.
