FR Informácie týkajúce sa montáže

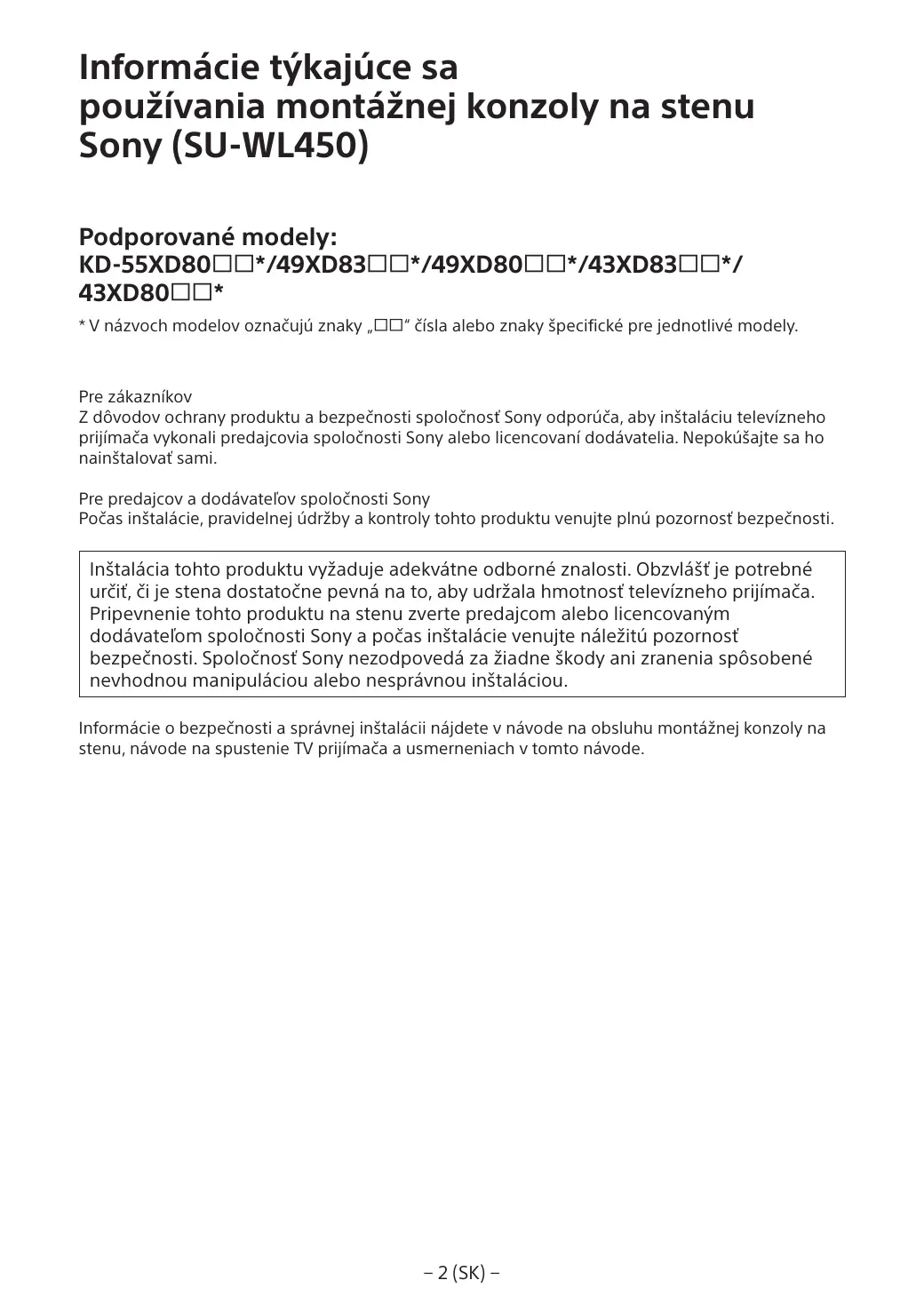

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450) Podporované modely: KD-55XD80*/49XD83*/49XD80*/43XD83*/ 43XD80* * V názvoch modelov označujú znaky „“ čísla alebo znaky špecifické pre jednotlivé modely.

Pre zákazníkov Z dôvodov ochrany produktu a bezpečnosti spoločnosť Sony odporúča, aby inštaláciu televízneho prijímača vykonali predajcovia spoločnosti Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho nainštalovať sami. Pre predajcov a dodávateľov spoločnosti Sony Počas inštalácie, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornosť bezpečnosti.

Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlášť je potrebné určiť, či je stena dostatočne pevná na to, aby udržala hmotnosť televízneho prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávateľom spoločnosti Sony a počas inštalácie venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou inštaláciou. Informácie o bezpečnosti a správnej inštalácii nájdete v návode na obsluhu montážnej konzoly na stenu, návode na spustenie TV prijímača a usmerneniach v tomto návode.

Informácie o bezpečnosti Ďakujeme vám za zakúpenie tohto produktu.

Pre zákazníkov Montáž tohto produktu vyžaduje adekvátne odborné znalosti. Montáž zverte predajcovi alebo licencovanému dodávateľovi produktov od spoločnosti Sony a počas montáže venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nenesie zodpovednosť za žiadne škody ani zranenia spôsobené nesprávnou manipuláciou alebo montážou, alebo montážou akéhokoľvek iného ako špecifikovaného produktu. Vaše prípadné zákonné práva sú nedotknuté.

Pre predajcov produktov spoločnosti Sony Montáž tohto produktu vyžaduje adekvátne odborné znalosti. V záujme zaistenia bezpečnosti pri montáži si dôkladne prečítajte tento návod na používanie. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou montážou. Po montáži odovzdajte tento návod zákazníkovi. V tomto návode na používanie je znázornená správna manipulácia s produktom a dôležité bezpečnostné pokyny, účelom ktorých je predísť nehodám. Tento návod na používanie si dôkladne prečítajte a produkt používajte správnym spôsobom. Návod uschovajte pre budúce použitie. Produkty od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Ak sa však produkt používa nesprávne, môže to mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho pádu. Dodržiavajte bezpečnostné pokyny, aby sa podobným nehodám predišlo.

UPOZORNENIE Špecifikované produkty Táto montážna konzola na stenu je určená na použitie so špecifikovanými TV prijímačmi. Informácie o tom, či je možné montážnu konzolu na stenu použiť s TV prijímačom, nájdete v referenčnej príručke.

VÝSTRAHA V prípade nedodržania bezpečnostných pokynov môže dôjsť k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.

Okrem špecifikovaných produktov nemontujte žiadne iné zariadenia. Táto montážna konzola na stenu je určená na použitie iba so špecifikovanými produktmi. Ak na ňu namontujete iné zariadenie než je špecifikované, môže spadnúť alebo sa rozbiť a spôsobiť zranenie alebo škody na majetku.

Montáž zverte licencovanému dodávateľovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.

Montážnu konzolu nezaťažujte ničím okrem TV prijímača. TV prijímačom netraste doľava, doprava, nahor ani nadol.

Ak sa montážna konzola na stenu alebo TV prijímač nenamontuje správne, môže dôjsť k nasledujúcim nehodám. Montáž zverte licencovanému dodávateľovi.  TV prijímač by mohol spadnúť a spôsobiť vážne zranenia, napríklad modriny alebo zlomeniny.  Ak je stena, na ktorú sa inštaluje montážna konzola na stenu, nestabilná, nerovná alebo nie je v pravom uhle s podlahou, jednotka môže spadnúť a spôsobiť zranenie alebo škody na majetku. Stena by mala udržať minimálne štvornásobok hmotnosti TV prijímača. (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.)  Ak nie je montážna konzola na stenu namontovaná dostatočne pevne, jednotka môže spadnúť a spôsobiť zranenie alebo škody na majetku.

V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Premiestňovanie alebo odmontovanie TV prijímača zverte licencovanému dodávateľovi. Ak TV prijímač prenášajú alebo demontujú iné osoby ako licencovaní dodávatelia, TV prijímač môže spadnúť a spôsobiť zranenie alebo škody na majetku. Zaistite, aby prenášanie alebo demontáž TV prijímača vykonávali aspoň dve osoby.

Po namontovaní TV prijímača neodskrutkujte skrutky. V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Časti montážnej konzoly na stenu neupravujte. V opačnom prípade môže montážna konzola na stenu spadnúť a spôsobiť zranenie alebo škody na majetku.

O TV prijímač sa neopierajte a nevešajte sa naň. O TV prijímač sa neopierajte a nevešajte sa naň, pretože by mohol na vás spadnúť a spôsobiť vážne zranenie.

UPOZORNENIE Ak nebudete dodržiavať nasledujúce bezpečnostné pokyny, môže dôjsť k zraneniu alebo škodám na majetku.

Počas čistenia alebo údržby netlačte na produkt nadmernou silou. Netlačte nadmernou silou na hornú časť TV prijímača. V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Upozornenie  Ak používate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materiálu steny sa môže zmeniť farba steny za alebo nad TV prijímačom alebo sa môže odlepiť tapeta.  Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky.  Montážnu konzolu na stenu nemontujte na miesta, kde bude vystavená mechanickým vibráciám.

SK Montáž montážnej konzoly na stenu Pre predajcov produktov spoločnosti Sony VÝSTRAHA Nasledujúce pokyny sú určené len pre predajcov produktov spoločnosti Sony. Dôkladne si prečítajte bezpečnostné pokyny uvedené vyššie a počas montáže, údržby a kontroly tohto produktu venujte mimoriadnu pozornosť bezpečnosti.

Montážnu konzolu na stenu neinštalujte na povrch steny, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny. Montážnu konzolu na stenu neinštalujte na povrch steny, napríklad na pilier, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny. Ak osoba alebo predmet narazí do vyčnievajúceho rohu alebo strany TV prijímača, môže dôjsť k zraneniu alebo škodám na majetku.

Používajte len dodané skrutky a upevňovacie diely riadne podľa pokynov uvedených v tomto návode. Ak použijete náhradné diely, TV prijímač môže spadnúť a spôsobiť niekomu zranenie alebo sa môže TV prijímač poškodiť. Konzolu správne zostavte podľa postupu uvedeného v tomto návode. Ak sa ktorákoľvek zo skrutiek uvoľní alebo vypadne, TV prijímač môže spadnúť a spôsobiť niekomu zranenie alebo sa môže TV prijímač poškodiť.

Skrutky pevne utiahnite na vyznačenom mieste. Ak tak neurobíte, TV prijímač môže spadnúť a spôsobiť niekomu zranenie alebo sa môže TV prijímač poškodiť.

Počas montáže nevystavujte TV prijímač nárazom. TV prijímač vystavený nárazu môže spadnúť alebo prasknúť. To môže spôsobiť zranenie.

TV prijímač nemontujte nad ani pod klimatizáciu. Ak je TV prijímač dlhodobo vystavený unikajúcej vode alebo prúdu vzduchu z klimatizácie, môže to mať za následok požiar, zásah elektrickým prúdom alebo poruchu TV prijímača.

TV prijímač montujte na kolmú a rovnú stenu. Ak tak neurobíte, TV prijímač môže spadnúť a spôsobiť zranenie.

Po správnej montáži TV prijímača pevne zaistite káble.

Montážnu konzolu na stenu namontujte bezpečne na stenu podľa nasledujúcich pokynov v tomto návode.

Ak sa do káblov zamotajú ľudia alebo predmety, môže dôjsť k zraneniu alebo poškodeniu TV prijímača.

Ak sa ktorákoľvek zo skrutiek uvoľní alebo vypadne, montážna konzola na stenu môže spadnúť a spôsobiť zranenie alebo škody na majetku. Používajte skrutky vhodné pre materiál steny a jednotku namontujte pevne použitím štyroch alebo viacerých skrutiek s priemerom 8 mm (alebo ekvivalentných).

Keď je napájací alebo prepojovací kábel priškripnutý medzi jednotkou a stenou alebo nasilu ohnutý alebo skrútený, môžu sa odhaliť vnútorné vodiče, čo môže spôsobiť skrat alebo prerušenie napájania. Mohlo by dôjsť k požiaru alebo zásahu elektrickým prúdom.

Zabráňte priškripnutiu napájacieho alebo prepojovacieho kábla.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú. Na montáž montážnej konzoly na stenu použite skrutky vhodné pre materiál a konštrukciu steny.

Montáž TV prijímača na stenu

Kontrola dielov Položky dodávané s montážnou konzolou na stenu SU-WL450 ˎˎSkontrolujte, či boli dodané všetky diely.

Príprava na montáž ˎˎPred montážou si pripravte referenčnú príručku TV prijímača. ˎˎPred montážou si pripravte skrutkovač Phillips vhodný na príslušné skrutky. ˎˎStanovte montážnu polohu TV prijímača. ˎˎPripravte si štyri alebo viac skrutiek s priemerom 8 mm a jednu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vhodné pre materiál steny.

Položky dodávané s TV prijímačom (pripevnené k zadnej časti) Držiak káblov (1)

Určenie miesta montáže

Určte miesto montáže. Stena musí byť dostatočne priestranná a mať nosnosť minimálne štvornásobku hmotnosti televízneho prijímača. Pozrite si nasledujúcu tabuľku, kde nájdete informácie o montáži TV prijímača na stenu. Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke TV prijímača. Štandardná Montáž s krátkou montáž vzdialenosťou

Názov modelu KDŠtandardná montáž

Montáž s krátkou vzdialenosťou

Poznámka ˎˎHodnoty v tabuľke sa môžu v závislosti od inštalácie mierne líšiť.

Medzi TV prijímačom, stropom a vystupujúcimi časťami steny ponechjte dostatočný priestor, ako je to znázornené na nasledujúcom obrázku.

Vyberte typ montáže na stenu. Vzdialenosť zadnej časti TV prijímača od steny možno vybrať podľa nasledujúcich informácií. 2-a Štandardná montáž 2-b Montáž s krátkou vzdialenosťou Pozrite si tabuľku v kroku 1. VÝSTRAHA

ˎˎAk vyberiete spôsob 2-b, prístup k zadným koncovkám bude obmedzený.

ˎˎNa zaručenie dostatočného vetrania a na predchádzanie usadzovaniu nečistôt alebo prachu: ˋˋTelevízny prijímač neklaďte naplocho, neinštalujte ho obrátene, smerom dozadu ani nabok. ˋˋTelevízny prijímač neklaďte na policu, koberec, posteľ ani do skrine. ˋˋTelevízny prijímač neprikrývajte textíliami, ako sú záclony, ani predmetmi, ako noviny a pod. ˋˋTelevízny prijímač neinštalujte podľa nasledujúcej ilustrácie.

Cirkulácia vzduchu je zablokovaná.

V prípade spôsobu 2-a pripevnite adaptér podstavca  pomocou skrutky (PSW 4 x 10)  k podstavcu (20) .  

Podľa nasledujúcej tabuľky určte polohu montáže adaptéra podstavca. Ak ste vybrali spôsob 2-b, tento krok vynechajte. Názov modelu KD-

Inštalácia podstavca na stenu ˎˎPoužite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa).  Vložte štyri skrutky do otvorov na adaptéri podstavca  s podstavcom (20)  (len 2-a). ˎˎPodstavec (20)  namontujte na stenu vodorovne. 2-a

Určte pozíciu skrutiek na montáž podstavca (20) . Pozrite si technické údaje na strane 12. Ak vyberiete spôsob 2-a, použite umiestnenie otvorov adaptéra podstavca . VÝSTRAHA ˎˎStena, na ktorej bude TV prijímač namontovaný, by mala udržať minimálne štvornásobok hmotnosti TV prijímača. (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.). ˎˎUrčte pevnosť steny, na ktorej bude TV prijímač namontovaný. V prípade potreby stenu dostatočne spevnite.

Príprava na montáž TV prijímača

Odskrutkujte skrutky zo zadnej časti TV prijímača. KD-55XD80

Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v sekcii „Kontrola dielov“ na strane 5. Poznámka ˎˎPevne zaistite upevňovacie časti pomocou skrutiek. ˎˎAk používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 Nm {15 kg/cm²}. ˎˎNepoužité diely odložte na bezpečnom mieste pre prípad použitia v budúcnosti. Tento návod si odložte pre prípad budúcej potreby.

Montáž s krátkou vzdialenosťou (2-b)

Zviňte káble. Pre modely KD-43XD83/43XD80: pripevnite držiak káblov k jednému z vnútorných otvorov.

Poznámka ˎˎAk použijete tento typ montáže, nebude možné používať niektoré terminálny v zadnej časti televízneho prijímača.

Kladka  Dištančná vložka (20 mm)  Remeň 

ˎˎVytvorenie vedenia káblov v stene zverte licencovanému dodávateľovi. ˎˎPred montážou na stenu prepojovacie káble zviažte, aby ste po nich nestúpali.

Pripojte k TV prijímaču potrebné káble.

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripojiť. Pozrite si referenčnú príručku dodanú s TV prijímačom.

Odpojte držiak káblov (dodáva sa s TV prijímačom). (len model KD-43XD83/ 43XD80)

Pripevnite TV prijímač k podstavcu. ˎˎInformácie o polohe kladiek  na závese na podstavci nájdete v tabuľke v kroku 3 v časti „Určenie miesta montáže“ na strane 8. ˎˎDržte TV prijímač pevne oboma rukami a opatrne zaveste kladky  pripevnené na zadnej strane TV prijímača na podstavec, pričom dbajte na tvar otvorov. ˎˎPo inštalácii TV prijímača na stenu overte, či sú kladky  pevne pripevnené k podstavcu alebo adaptéru podstavca.

VÝSTRAHA ˎˎPočas prenášania musia TV prijímač držať aspoň dve osoby.

Zabráňte zdvihnutiu spodnej časti TV prijímača. ˎˎNapnite remeň  a pevne ho pripevnite k stene. 2-a

ˎˎPoužite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa). Poznámka ˎˎPokúste sa mierne pritiahnuť spodnú časť TV prijímača k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň  je potrebné znova pevne zaistiť.

SK Kontrola dokončenej montáže

Technické údaje h1 h2

Skontrolujte nasledujúce: ˎˎKladky  pevne visia na podstavci alebo adaptéri podstavca. ˎˎKáble nie sú skrútené a priškripnuté. ˎˎRemeň  je pevne napnutý.

VÝSTRAHA ˎˎNesprávne umiestnenie napájacieho kábla môže zapríčiniť požiar alebo zásah elektrickým prúdom spôsobené skratom. Z dôvodu bezpečnosti nezabudnite skontrolovať kompletnosť montáže.

Ďalšie informácie Pri demontáži TV prijímača zopakujte postup montáže v opačnom poradí.

Rozmery: (pribl.) [mm] a : 100 b : 200 c : 300 d : 80 e : 400 f : 480 g : 100 h1 : 20 (prípad 2-b) h2 : 60 (prípad 2-a) Hmotnosť (len podstavec): (pribl.) [kg] 0,8 Dizajn a technické údaje sa môžu zmeniť bez upozornenia.

VÝSTRAHA ˎˎPočas demontáže musia TV prijímač držať aspoň dve osoby.
