BRUKSANVISNING DX100PIR APPLIED ENERGY

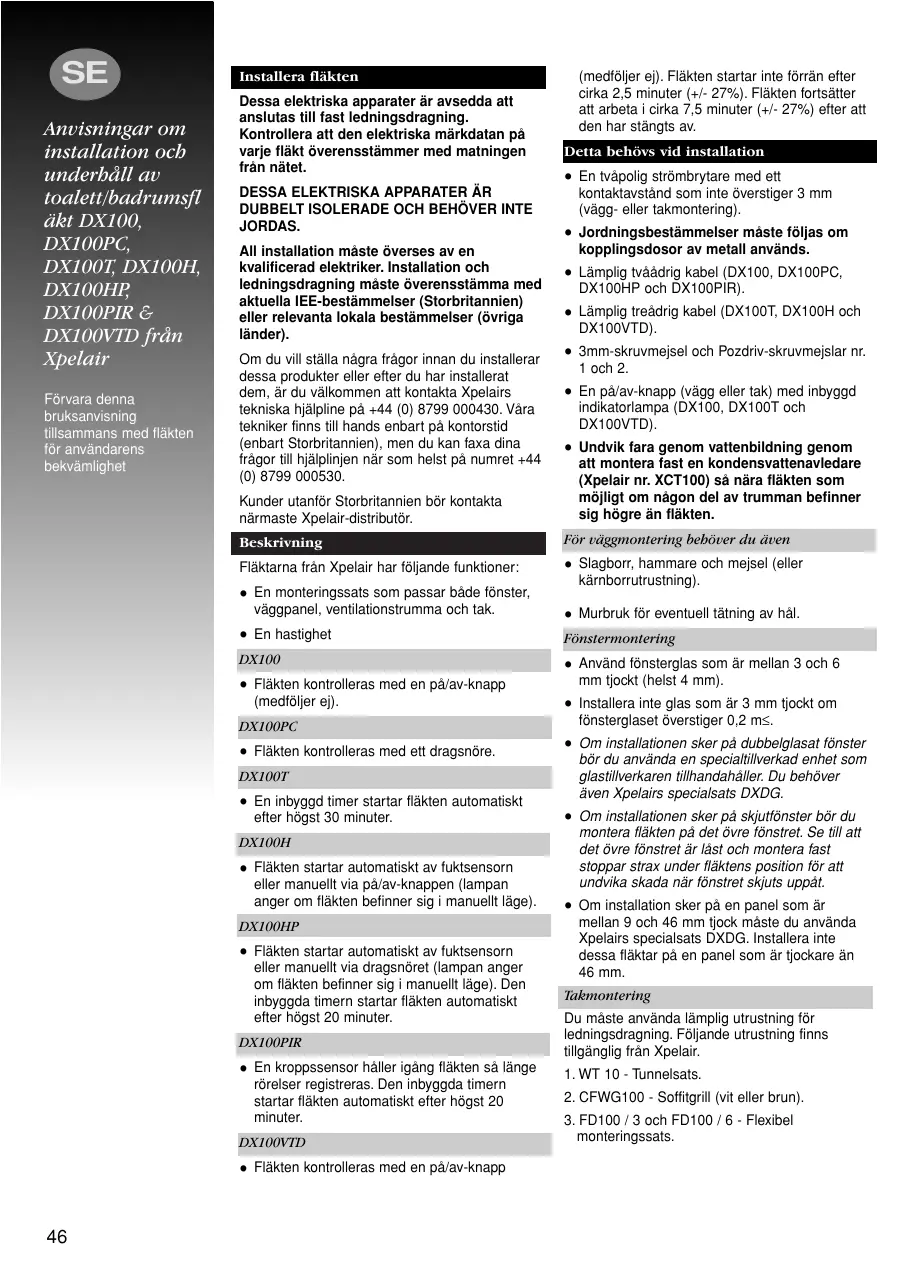

Anvisningar om installation och underbäll av toalett/badrumsfl akt DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR & DX100VTD.Free Xpelair

Dessa elektriska apparater ar avsedda att anslutas till fast ledningsdragning. Kontrolera att den elektriska markdatan pa varje flakt overensstammer med matningen fran natet.

DESSA ELEKTRISKA APPARATER AR DUBBELT ISOLERADE OCH BEHÖVER INTE JORDAS.

All installation maste överses av en kvalificerad elektriker. Installation och ledningsdragning maste överensstämma med aktuella IEE-bestammelser (Storbritannien) eller relevanta lokala bestammelser (övrigaalander).

Om du vill stalla nagra fragor innan du installerar dessa produiter etter after du har installerat dem, ar du valkommen att kontakta Xpelairs teknska hjalpline pa [phone]. Vara tekniker finns till hands enbart pa kontorstid (enbart Storbritannien), men du kan faxa dinafragor till hjalpinjen纳税 som helst pa numret [phone].

Kunder atanfor Storbritannien borbontaktnarnastme Xpelair-distributor.

Beskrivning

Fläktarna frän Xpelair har foljande funktioner:

• En monteringsats som passar både fönster, vaggpanel, ventilationstrumma och tak.
• En hastighet

DX100

• Flåkten kontrolleras med en på/av-knapp (medfoljer ej).

DX100PC

• Fläkten kontrolleras med att dragsnöre.

DX100T

• En inbyggd timer startar flakten automatiskt after högst 30 minutes.

DX100H

• Flåkten startup automatiskt av fukt sensorsorn erer manuellt via pá/av-knappen (lampan anger om flåkten befinner si i manuellt Lage).

DX100HP

Flakten startup automatiskt av fuktsensorn erler manuell via dragsnoret (lampan anger om flakten befinner sig i manuellige). Den inbygda timern startup flakten automatiskt after hõgst 20 minutes.

DX100PIR

• En kroppssensor häller igäng fläkten sö länge rörelser registraras. Den inbyggda timern starter fläkten automatiskt after högst 20 minutes.

DX100VTD

• Flåkten kontrolleras med en på/av-knapp

(medfoljer ej). Fläkten startar inte forrän after cirka 2,5 minuter (+/- 27%). Fläkten fortsetter att arbeta i cirka 7,5 minuter (+/- 27%) after att den har stängts av.

Detta behövs vid installation

• En tvapolig strombrytare med att kontaktavständ som inte överstär 3 mm (vagg- eller taksontering).
• Jordningsbestammelser måste följas om kopplingsdosor av metall används.
• Lamplig tváadrig kabel (DX100, DX100PC, DX100HP och DX100PIR).
• Lamplig treadrig kabel (DX100T, DX100H och DX100VTD).
• 3mm-skruvmejsel och Pozdriv-skruvmejslar nr. 1 och 2.
• En pa/av-knapp (vagg eller tak) med inbyggd indicatorlampa (DX100, DX100T och DX100VTD).
• Undvik fara genom vattenbildning genom att montera fast en kondensvattenavledare (Xpelair nr. XCT100) sa nara fläkten som möjigt om;nagon del av trumman befinner sig högre an fläkten.

För väggmontering behöver du även

• Slagborr, hammare och mejsel (eller kärnborrutrustning).
• Murbruk for eventuell tätning av hal.

Fonstermontering

• Använd fönsterglas som ar mellan 3 och 6 mm tjockt (helst 4mm
• Installera inte glas som ar 3 mm tjockt om fönsterglaset overstiger 0,2m
• Om installationen sker på dubbelglasat fönster bör du använda en specialtillverkad enthet som glastilverkaren tillhandahäller. Du behöver även Xpelairs specialsats DXDG.
• Om installationen sker på skjutfönster bör du montera flåkten på det övre fönstret. Se till att det övre fönstret ar lately och montera fast stoppar strax under flåktens position for att undvika skada nar fönstret skjuts uppat.
• Om installation sker på en panel som ar mellan 9 och 46 mm tjock maste du anvanda Xpelairs specialsats DXDG. Installera inte dessa flakteår på en panel som är tjockare ¬n 46 mm.

Takmontering

Du maste anvanda lamplig ustrustning for ledningsdragning. Fojlande ustrustning finns tilganglig fran Xpelair.

1. WT 10 - Tunnelsats.
2. CFWG100 - Soffitgrill (vit eller brun).
3. FD100 / 3 och FD100 / 6 - Flexibel monteringssats.

Uplacering au fläkt

• Placera sá högt upp som möjligt.
• Minst 110 mm—from monteringsytans kanter till halets centrum.
• Så langt frän den huvudsakliga luftbyteskällan som mögigt sa att luftströmningen i rummet maximeras (til exempl pel mittermot dörröppeningen)
• Nāra det omrade som behöver renas.
• Inte på platser där omgivningstemperaturen i regel överstiger 50^ .
• Installera inte strax ovenfor en spishäll erll grill (i huvudhöjd) om installation sker i kök.
• Om du installerar fläkten i ett rum som innehäller en forbränningsenhet med en obalanserad rökkanal maste du se till att det finns tillräckigt med ersättningsluft som forhindrar att angor dras in i rökgängen när fläkten suger ut maximal. Se byggregler for speifica krav.
• Fränluft kan inte forpassas till en rökgäng som ar avsedd für angor fran apparater med annan energikälla an elektricitet. Regler utfärdade av tillämpliga myndigheter rörande utslapp av fränluft och insugning maste följas.
  Rádgor med var teknska hjälppersonal om du avser att anvanda flakten i kemiskt fråtande miljo (kontakta narrmaste Xpelair-distributör om du inte bor i Storbritannien).
• Enbart DX100PIR: Utplaceringen maste vara sadan att rorelser kan registraras. Undvik hinder som negativ kan paverka detekteringssstrale A.

Installera strömbrytare och kablar

1. Kontrollera att den elektriska markdatan pa den bakre plattan overensstämmer med matningen fran naret.

2. Kontrolera att det inte finns nagra dolda rör erller kablar, till exemplel el/gas/vatten, bakom strombrytaren (i vöggen aller ovanfor taket). Sök professionell hjälp om du ar osäker.

3. Isolera matningen frän nätet.

4. Dra kabel fran strombrytaren till flaktens position via pa/av-knappen (om tillampligt).

5. Dra kabeln frän strombrytaren till natanslutningspunkten.
6. Installera strombrytaren och på/av-knappen (om tillampligt).
7. Genomfər smtIgA ansluttingar till strombrytaren och pa/av-knappen (om tilampligt).

Obs: Du maste placera pà/av-knappen sà att den inte kan nás av den person som anvander duschen eller badkaret.

Gäller enbart Australien (DX100, DX100PC, DX100HP och DX100PIR)

Anslut till nätet med hjälp av en flexibel tväadrig kabel med en trestiftskontakt som sticks in i en godkänd 10 amp-GPO erler dras direkt via en godkänd, vaggmonster 10 amp-brytare (minst 3 mm avständ mellan kontakterna).

Gäller enbart Australien (DX100T, DX100H och DX100VTD)

Dessa modeller ar permanent anslutna till nätet och kontrolleras med en fjärbrytare. De bör dras direkt till nätet via en godkänd, vaggmonterad 10 amp-brytare (minst 3 mm avständ mellan kontakterna).

VARNING: BARN BÖR INTE LEKA MED DESSA APPARATER. HALL SMABARN UNDER UPPSIKT.

Förbereda häl

Följ tillampliga sakerhetsfreskrifter om arbetet sker ovanfor markniva.
VARNING: Bär SKYDDSGLASOGON VID BORRNING OCH MEJSLING.

Vaggmontering

1. Kontrollera det inte finns nagra dolda rör erller kablar i väggen erller hinder pa utsidan, till exemplel el/gas/vatten. Sök professionell hjälp om du ar osäker.
2. Markera trummans mittpunkt på vöggen.
3. Användenna mittpunkt for att rita en cirkel som motsvaraggtrumman (115 mm diameter).

Om du anvander kärnborr:

4a. Följ anvisiningarna frän borrtilverkaren.

Om du inte anvander kärnborr:

4b. Borra ett centrumhal i vagen.

1. Skär till hålet (inte igenom hela väggen). Vi rekommender att du borrar ett antal naralggande hal rant skärlinjen och avlågsnar murbruket mellan halen med hjälp av en mejsel.
2. Gorett halivaggen fran utsidan (upprepa proceduren angiven oven).
3. Korta av trumman genom att skära den om detta blir nödvändigt.
4. Montera fast trumpman. Se till att den loper nedat och bortar fran flakten sa tt eventuelt regnvatten draneras ut.
5. Laga hålet. Låt murbruket stelna innan du fortssätter med installationen av fläkten.

Fonster-eller panelmontering

1. Gört ett hal (125 mm diameter), aller skaffa en lampligt skuren fönsterruta om du fönstermonter.
2. Hälets centrum mäste befinna sig minst 110 mm frän panelens kant eller fönsterrutan.

Montering i ventilationstrumma

1. Kontrolera att det inte finns nagna dolda rör erller kablar i ventilationstrumman. Sök professionell hjälp om du ar osäker.

SE

Anvisningar om installation och underbäll av toalett/badrumsfl akt DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR & DX100VTD.Free Xpelair

Forvara denna
bruksanvising
tillsammens med fläkten
for användarens
bekvämlight

1. Gorett hal (110 mm diameter) i trummansida.
2. Om trumman har en halmur overbryggar du hallet med roret.
3. Montera fast trumma och kondensvattenavedare (om nödvändigt). Placera den senare sá nara fläkten som möjlicht.

Takmontering

1. Kontrolera att det inte finns nagra dolda rör erller kablar i taket/balkar, etc. Sök professionell hjälp om du ar osäker.
2. Gorett hal (115 mm diameter).

Avlagsna det frâme skyddet genom att trycka pa spannhakarna pa enhances sidor med en 3 mm-skruvmejsel samtidigt som du drar det frâme skyddet framát .

Montera fläkten i帽子

Föj tillämpliga sakerhetsföreskrifter om arbetet sker ovanfor markniva.

Montering i vagg, tak aller ventil

1. Häll den bakre plattan sa att kopplingsplinten ar vänd mot dig i det övre vänstra hörnet och lappen pekar mot halet.
2. Infoga lappen forsiktigt i vaggtrumman, taket aller ventilationstrumman.
3. Justera den bakre plattans lage tills den ar vagrat.
4. Markera de tre fastsattningspunkterna for den bakre plattan pa vaggen, taket ellervitrationstrumman.
5. Avlagsna den bakre plattan fran trumman.
6. Borra skruvhäl i dessa punkter om nödvändigt och används vaggpluggar vid behov.

Montera fast den bakre plattan C

1. Placera packningen (RG100) på den bakre plattans lapp ①.
2. Om du installerar i tak aller ventil sca du skjuta den del av teleskoproret som har den storsta diametern over packningen. Skär till roret innan du gör detta om detta visar sig nödvändigt.
3. Avlagsna uppslagning om du ledningsdrar bakom flakten.Dra natkabeln genom kabelns ingangshal i den bakre platen till plintarna D
4. Om du ledningsdrar ovanifrán lämnar du kabeln fri sa att den kan laggas i labyrinthen.
5. För in den bakre plattans lapp i väggen, taket erer ventilationstrumman på samma sätt som beskrivts tidigare.
6. Satt fast den bakre plattan i väggen, taket eller ventilationstrumman med hjäpl av lamplig utrustning. Skruva inte fast for hart om du användener skruvar.

Montera fast baksläppning

1. Avlagsna bakfyllingen fran bifogad skumremsa och satt fast runt lappens utsida

pábaksläppningen.

1. Gå ut. Häll den övre och andere vingen och for in lappen i vöggtrumman.
2. Se till att basklappingen ar vagrät och markera lagens for de tvä fastsattningshånen i det övre högra hornet och det undre vänstra hornet.
3. Avlagsna bakslappningen frän vaggtrumman.
4. Borra skruvhål i fastsattningshalen och skruva fast kvarvarande vaggpluggar.
5. Håll den övre och undre vingen och montera fast bakslappningen i viggen med hjäpl av de spetsiga och sjävgängende skruvarna. Skruva inte fast for Hart.
6. Se till att vingarna öppnas och stågs utan problem.

Fonster-eller panelinstallation

Tata hallet

1. Placera den vita gummipackningen rund hälets kant om du installer ar i ett fönster erlen en panel som inte Å tjockare ø 9 mm. Du behöver en DXDG-sats for dubbelglasat fönster om du installer ar i en panel erller dubbelglasat fönster som Å tjockare ø 9 mm. Följ de instructiptioner som bifogas specialsaten.

Fäst boksläppningen på brickan F

1. Håll den övre och undre vingen och infoga boksläppningen 2 i brickan 3 sät att fatsättningspunkterna i det övre högra hörnet och det undre vänstra hörnet overensstämmer med halen i brickan.
2. Stoppa in tvá av de platta, självgangende skruvarna och fäst basklappninger mot brickan.

Montera fläkten i fönstret

1. Någon annan mäste hälla basklappninger och brickan i läge på utsidan (brickan hälls mot glaset).
2. Se till att de tvà uppöhjda
3. Fasättningspunkterna i brickan ligger
4. horisontellt samt inom haëls diameter.
5. Häll den bakre plattan frän insidan ss att kopplingsplinten ar vänd mot dig i det övre vänstra nct och lappen pekar mot hälet.
6. Se till att halen i den bakre plattan overensstammer med halen i brickan.
   5jävgangende skruvarna i
   fastsattningspunkterna och fask den bakre
   plattan mot brickan. Skruvainte fast for hert.

Kabeldragning

- Kontrollera att strömmen ar bortkopplad

1. Dra fläktens kablar enigt H. Kontrollera att fläkten överensstämmer med diagrammet och dra kabeln mellan de två upphöjda stiften (om du drar ovanifrän) och genom labyrinten till kopplingsplinten.

2. Bryt strommen och ta bort sakringarna.

1. Anslut kabeln fran strömbrytaren till den elektriska ledningsdragningen.
   Den skyddande sakringen for apparaten far inte overstiga 5 amp.

Enbart DX10T I

• Justera körperiodegen genom att vrida kontrollen (T) medsols for höjning och motsols for sänkning.

• Fukthetsgraden ar Förhandsinställd på cirka 70% RH (relativ faktighet), men kan ställas in på mellan 50% och 95% RH med kontrollen (H).
  Tidsforderjningen ar forhandsinstalld pa cirka 20 minuter, men kan stallas in med kontrollen (T).
  Bada kontrollerna ar inställbara. Vrid dem medsols for att öka tid aller RH och motsols for att minsa.

Enbart DX100PIR K

• Justera körperioden med kontrollen (T). Vrid sukvrmejseln medsols for hojning och motsols for sanknking.

Samtiga flaktar

• Om du drar lediningar ovanifran skär du till öppningshalet som finns markerad p det främre skyddets össida.
• Placera det övre skyddet sö att det overensstämmer med trumpman. Skjut skyddet mot trumpman tills klammorna laser fast skyddet.

Amynda flakten

Enbart DX100 & DX100VTD

• Starta och stanna fläkten med på/avknappen.

Enbart DX100PC

• Starta och stanna fläkten genom att dra i snöret.

Enbart DX100T

• Starta och stanna fläkten med pã/avknappen. Nár du stänger av fläkten fortsettener att arbeta under installd tidsforröjning.

Enbart DX100H

• Manuellt lage: Använd på/av-knappen. När du stänger av fläkten intar den automatiskt lage after installd tidsforrödning (lampan indikerar när fläkten befinner sig i manuellt lage).
• Automatiskt lage: Fläkten startar när relativ fuktighet stiger och stannar när fuktigheten sjunker.

Enbart DX100PIR

• Sensorn startup flåkten nar den detekterar rörelser i rummet och fortsett att arbeta under forhandsinstäldd körperiod. Den startar på nytt om den känner av nya rörelser, vilket innebär att rummet enbart ventileras nar det används och omedelbart aftert. Nar flåkten installerasfor Första gangeniscensatsen stabiliseringperiod ácira 5 minuter, under

vilken fläkten arbetar i cirka 2 minutes.

Rengöring (rekommenderar engang i帽子en)

EN KVALIFICERAD ELEKTRIKER MASTE UTFORA ALLT RENGORINGSARBETE.

1. Se till att strommen ar bruten till fläkten innan nagot rengöringsarbete pabörjas
2. Avlagsna det frâmre skyddet genom att trycka pa spānnakharna på enhetens sider med en 3 mm-skruvmejsel samtidigt som du drar det frâmre skyddet framat L.
3. Rengör det främre skyddet med en fuktad, luddfri trasa eller en varm tvålosning. Torka det främre skyddet noga innan du monterar fast det ivgen
4. Sänk inte ned fläkten i vatten erller nagon annan vatska i syfte att rengörà nagra svaråtkomlåge delar.
5. Rengör inte fläkten med starkt Lossningsmedel.
6. Ingen annan typ av underhall an rengöring behövs.
