MANUAL DE USUARIO DX100PIR APPLIED ENERGY

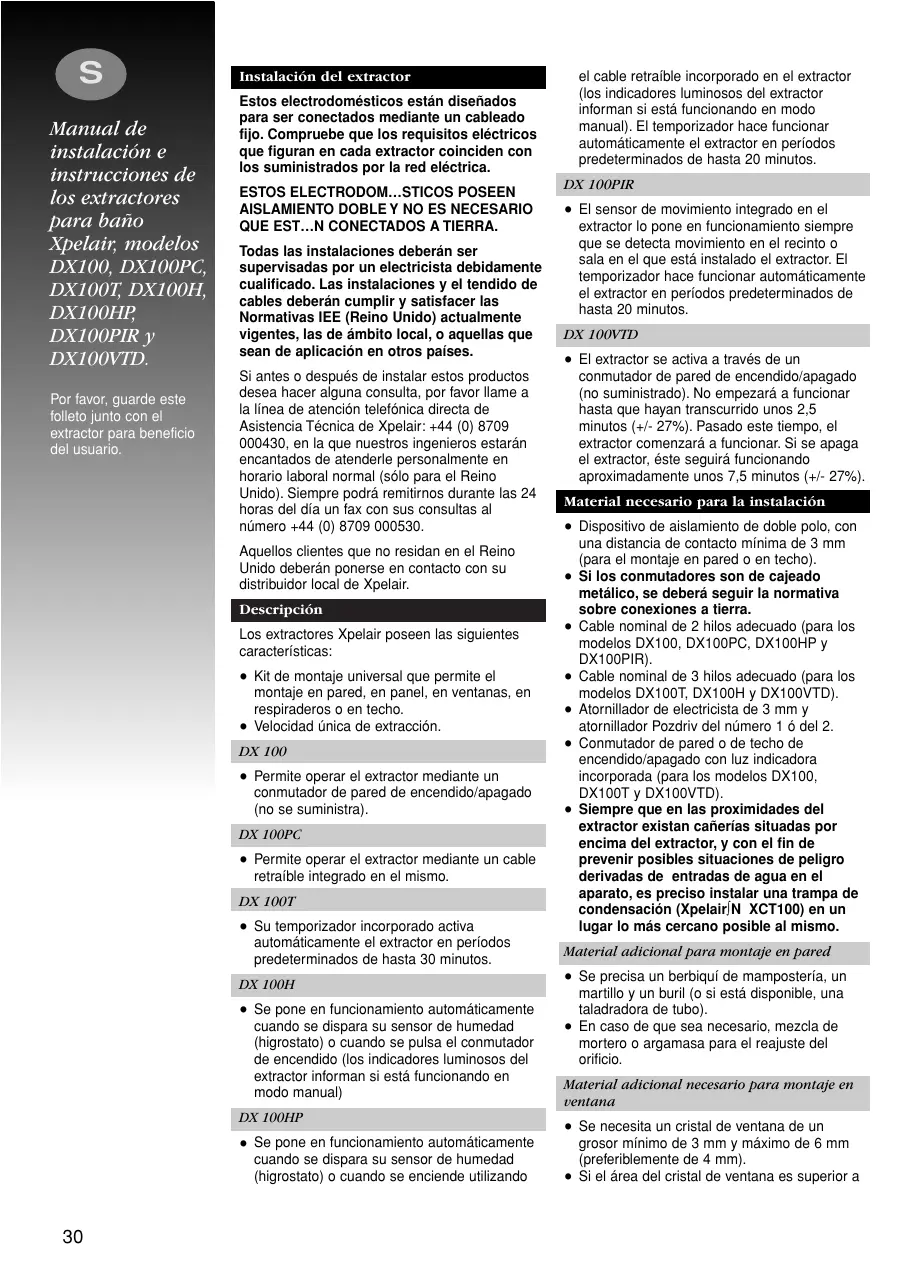

Manual de instalación e instrucciones de los extractores para baño Xpelair, modelos DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR y DX100VTD. Por favor, guarde este folleto junto con el extractor para beneficio del usuario. Instalación del extractor el cable retraíble incorporado en el extractor (los indicadores luminosos del extractor informan si está funcionando en modo manual). El temporizador hace funcionar automáticamente el extractor en períodos predeterminados de hasta 20 minutos. Estos electrodomésticos están diseñados para ser conectados mediante un cableado fijo. Compruebe que los requisitos eléctricos que figuran en cada extractor coinciden con los suministrados por la red eléctrica.

ESTOS ELECTRODOM…STICOS POSEEN

AISLAMIENTO DOBLE Y NO ES NECESARIO

QUE EST…N CONECTADOS A TIERRA. Todas las instalaciones deberán ser supervisadas por un electricista debidamente cualificado. Las instalaciones y el tendido de cables deberán cumplir y satisfacer las Normativas IEE (Reino Unido) actualmente vigentes, las de ámbito local, o aquellas que sean de aplicación en otros países. Si antes o después de instalar estos productos desea hacer alguna consulta, por favor llame a la línea de atención telefónica directa de Asistencia Técnica de Xpelair: +44 (0) 8709 000430, en la que nuestros ingenieros estarán encantados de atenderle personalmente en horario laboral normal (sólo para el Reino Unido). Siempre podrá remitirnos durante las 24 horas del día un fax con sus consultas al número +44 (0) 8709 000530. Aquellos clientes que no residan en el Reino Unido deberán ponerse en contacto con su distribuidor local de Xpelair. Descripción Los extractores Xpelair poseen las siguientes características:

• Kit de montaje universal que permite el

montaje en pared, en panel, en ventanas, en respiraderos o en techo. Velocidad única de extracción. DX 100 DX 100PIR

• El sensor de movimiento integrado en el extractor lo pone en funcionamiento siempre que se detecta movimiento en el recinto o sala en el que está instalado el extractor. El temporizador hace funcionar automáticamente el extractor en períodos predeterminados de hasta 20 minutos. DX 100VTD

• El extractor se activa a través de un conmutador de pared de encendido/apagado (no suministrado). No empezará a funcionar hasta que hayan transcurrido unos 2,5 minutos (+/- 27%). Pasado este tiempo, el extractor comenzará a funcionar. Si se apaga el extractor, éste seguirá funcionando aproximadamente unos 7,5 minutos (+/- 27%). Material necesario para la instalación

• Dispositivo de aislamiento de doble polo, con

• Permite operar el extractor mediante un conmutador de pared de encendido/apagado (no se suministra).

• Permite operar el extractor mediante un cable retraíble integrado en el mismo. DX 100T

• Su temporizador incorporado activa automáticamente el extractor en períodos predeterminados de hasta 30 minutos. DX 100H

• Se pone en funcionamiento automáticamente cuando se dispara su sensor de humedad (higrostato) o cuando se pulsa el conmutador de encendido (los indicadores luminosos del extractor informan si está funcionando en modo manual) DX 100HP

• Se pone en funcionamiento automáticamente cuando se dispara su sensor de humedad (higrostato) o cuando se enciende utilizando

una distancia de contacto mínima de 3 mm (para el montaje en pared o en techo). Si los conmutadores son de cajeado metálico, se deberá seguir la normativa sobre conexiones a tierra. Cable nominal de 2 hilos adecuado (para los modelos DX100, DX100PC, DX100HP y DX100PIR). Cable nominal de 3 hilos adecuado (para los modelos DX100T, DX100H y DX100VTD). Atornillador de electricista de 3 mm y atornillador Pozdriv del número 1 ó del 2. Conmutador de pared o de techo de encendido/apagado con luz indicadora incorporada (para los modelos DX100, DX100T y DX100VTD). Siempre que en las proximidades del extractor existan cañerías situadas por encima del extractor, y con el fin de prevenir posibles situaciones de peligro derivadas de entradas de agua en el aparato, es preciso instalar una trampa de condensación (Xpelair∫ N XCT100) en un lugar lo más cercano posible al mismo. Material adicional para montaje en pared

• Se precisa un berbiquí de mampostería, un

martillo y un buril (o si está disponible, una taladradora de tubo). En caso de que sea necesario, mezcla de mortero o argamasa para el reajuste del orificio. Material adicional necesario para montaje en ventana

• Se necesita un cristal de ventana de un

grosor mínimo de 3 mm y máximo de 6 mm (preferiblemente de 4 mm). Si el área del cristal de ventana es superior a

los 0,2 m2 no utilice cristal de 3 mm de espesor. Si la instalación se va a realizar en una ventana de doble acristalamiento, se deberá obtener del fabricante de la ventana una unidad especialmente diseñada para estos casos. También podrá solicitar el kit especial con referencia de catálogo Xpelair: DXDG. Si la instalación va a tener lugar en ventanas correderas de desplazamiento vertical, se deberá instalar el extractor en la ventana superior. Asegure el marco superior en su posición de cierre e instale topes justo debajo del extractor para evitar que se dañe cuando se suba la ventana. Si el extractor se va a instalar en un panel de un grosor situado entre los 9 mm y los 46 mm, necesitará el kit especial con referencia de catálogo DXDG. No instale estos extractores en ningún panel cuyo grosor sea superior a los 46 mm. Montaje en el techo Será preciso utilizar accesorios especiales para su acabado. Estos artículos los puede solicitar a Xpelair.

1. WT10 - kit de acabado de tubos

2. CFWG100 - rejilla de acabado (blanca o

3. FD100 / 3 y FD100 /6 - Tubos flexibles.

Dónde instalar el extractor

• Sitúe el extractor en un lugar lo más elevado posible.
• Entre los bordes de la superficie de montaje y

el punto central del orificio debe mediar como mínimo una distancia de 110 mm. Coloque el extractor lo más lejos posible y enfrente de la fuente principal de renovación de aire para asegurar que el flujo de aire pase adecuadamente por toda la sala. Ponga el extractor lo más cerca posible de las fuentes de vapor o de olores. No instale el extractor en lugares en los que la temperatura ambiente pueda superar los 50˚C. Si se instala en una cocina, el extractor no se deberá instalar justo encima de los hornillos o de la parrilla.

• Si el extractor se va a instalar en una sala en la que exista algún aparato que consuma combustible y que no tenga un tubo de humos equilibrado, será responsabilidad del instalador asegurar que en dicha sala exista una suficiente renovación de aire que impida que los humos se queden en el tubo cuando el extractor funcione a su máxima potencia. Consulte la Normativa sobre Construcción de Edificios para determinar los requisitos específicos.

• El aire extraído no se deberá eliminar por los mismos conductos que se eliminan los humos procedentes de aparatos que utilizan una fuente energética distinta de la eléctrica. Se deberán observar todas las ordenanzas y regulaciones promulgadas por las autoridades competentes relativas a la evacuación y entrada de aire, así como sobre las tasas de flujo de aire.

• Si se pretende instalar el extractor en un lugar en el que la atmósfera pueda contener compuestos químicos corrosivos, consulte con nuestro Departamento de Servicio Técnico. (En mercados extranjeros, consulte con el distribuidor Xpelair local).

• Sólo para el modelo DX100PIR: Coloque el extractor en una posición que asegure la detección del movimiento. Se deberá poner especial atención a que los rayos detectores no encuentren ninguna obstrucción que pueda afectar al funcionamiento del sensor de movimiento A . Instalación de los cables y del dispositivo de aislamiento

1. Compruebe que las especificaciones eléctricas

que figuran en la placa de la parte posterior del aparato coinciden con las de su red de suministro eléctrico.

2. Verifique que por detrás del lugar elegido para

situar el aparato no hay cañerías de agua o gas o cables eléctricos empotrados en la pared o en el techo. En caso de duda, requiera el asesoramiento de un profesional.

3. Aísle la toma de corriente.

4. Tienda el cable desde el dispositivo de

aislamiento hasta el lugar en el que está el extractor, y en caso necesario, hágalo a través del conmutador de encendido/apagado.

5. Tienda el cable desde el dispositivo de

aislamiento hasta el punto de conexión con la red eléctrica.

6. Instale el dispositivo de aislamiento, y si es

necesario, instale también el conmutador de encendido/apagado.

7. Realice todas las conexiones en el interior del

dispositivo de aislamiento. Si es necesario, hágalo también en el conmutador de encendido/apagado. Nota: el conmutador de encendido/apagado se debe situar en un lugar que no pueda ser tocado, ni siquiera accidentalmente, por las personas que utilizan el baño o las duchas. ATENCIÓN: EN ESTA ETAPA NO REALICE NINGUNA CONEXIÓN A LA RED ELÉCTRICA. Sólo para Australia: Modelos DX100, DX100PC, DX100HP y DX100 La conexión a la red eléctrica se puede llevar a cabo mediante un cable flexible de 2 hilos continuo con un enchufe de 3 patillas que permita la adecuada inserción en un GPO de 10 amperios aprobado, o bien se puede cablear directamente a través de un dispositivo de superficie de montaje en pared aprobado de 10 amperios con una distancia mínima entre contactos de 3 mm. Sólo para Australia: Modelos DX100T, DX100H y DX100VTD Estos modelos están permanentemente

Manual de instalación e instrucciones de los extractores para baño Xpelair, modelos DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR y DX100VTD. Por favor, guarde este folleto junto con el extractor para beneficio del usuario. conectados a la red eléctrica y su funcionamiento se controla mediante un dispositivo remoto. Deben estar directamente cableados a la red eléctrica a través de un dispositivo de superficie de montaje en pared aprobado de 10 amperios con una distancia mínima entre contactos de 3 mm ATENCIÓN: IMPIDA QUE LOS NIÑOS

JUEGUEN CON ESTE ELECTRODOMÉSTICO

Y ASEG⁄RESE DE QUE SE VIGILA A LOS NIÑOS PEQUE-OS Y A LAS PERSONAS CON

DISCAPACIDADES MENTALES SITUADAS EN

LAS PROXIMIDADES DEL MISMO. Preparación del orificio de montaje Se deberán tomar precauciones especiales al trabajar en lugares situados por encima del nivel del suelo. ATENCIÓN: SE DEBERÁN UTILIZAR GAFAS

PROTECTORAS DURANTE TODAS LAS

OPERACIONES EN LAS QUE SE UTILICE

UNA TALADRADORA O UN BURIL. Instalación sobre muro

1. Compruebe que la pared no contiene en su

interior cables, cañerías o conductos de cualquier tipo, y que en el exterior no existen elementos que puedan obstruir, por ejemplo, electricidad, gas o agua. En caso de duda, requiera el asesoramiento de un profesional.

2. Marque en la pared el centro geométrico del

3. Utilice este punto marcado para dibujar un

círculo que se ajuste al diámetro del tubo de pared (115 mm de diámetro). En caso de disponer de una taladradora de tubo: 4a. Utilícela según las instrucciones proporcionadas por el fabricante. Si no se dispone de una taladradora de tubo: 4b. Haga un taladro central que atraviese la pared.

5. Corte el orificio. No atraviese directamente la

pared. El método recomendado es realizar una serie de taladros muy próximos entre sí alrededor de la línea de corte y quitar la mampostería existente entre los taladros con un buril.

6. Salga al exterior y corte un orificio en la pared

exterior, repitiendo el proceso anteriormente descrito.

7. Si es necesario, corte un tubo de la longitud

adecuada. El tubo mural que se suministra es telescópico y se puede estirar hasta un máximo de 300 mm.

8. Fije el tubo. Asegúrese de que el tubo tiene la

suficiente caída y está lo suficientemente lejos y por debajo del extractor para que pueda drenarse en el caso de que entre agua de lluvia desde el exterior.

9. Repare el orificio. Deje fraguar el mortero

antes de seguir con la instalación del extractor.

Instalación en ventana o en panel

1. Corte un orificio de 125 mm de diámetro. Si la

instalación se va a realizar en una ventana, consiga un cristal ya cortado.

2. El punto central del orificio debe distar como

mínimo 110 mm de los bordes del panel o del cristal. Instalación en un respiradero

1. Compruebe que el respiradero no contiene

cables o cañerías empotradas. En caso de duda, solicite asesoramiento de un profesional.

2. Corte un orificio de 110 mm en la parte lateral

3. Si el respiradero está aislado con doble pared,

utilice el tubo mural para traspasar el hueco entre paredes del respiradero.

4. Fije el tubo, y si es necesario, fije también la

trampa de condensación, situándola lo más próxima posible al extractor. Instalación en el techo

1. Compruebe que ni en el techo ni en las

viguetas existen cables empotrados. En caso de duda, solicite asesoramiento a un profesional.

2. Corte un orificio de 115 mm de diámetro.

Preparación del extractor para su instalación Quite la cubierta delantera presionando con un atornillador de 3 mm sobre las pestañas situadas en los laterales de la unidad, a la vez que tira hacia delante de la cubierta delantera L Montaje del extractor en el orificio Si se trabaja por encima del nivel del suelo se deberán tomar las adecuadas medidas de seguridad. Instalación en pared, en techo o en respiradero Marque la posición de la placa trasera B

1. Sostenga la placa trasera de forma que el

bloque terminal mire hacia Ud. en la esquina superior izquierda, con el reborde dirigido hacia el orificio.

2. Inserte cuidadosamente el reborde en el tubo

de pared / techo o en el respiradero. 3 Ajuste la posición de la placa trasera hasta nivelarla convenientemente.

4. Marque en la pared, el techo o en el

respiradero las posiciones de los agujeros de montaje situados en la placa trasera.

5. Quite la placa trasera del tubo.

6. Taladre agujeros para los tornillos en estas

posiciones, y si es preciso, inserte tacos de fijación. Monte la placa trasera C

1. Presione la junta acanalada (RG100) sobre el

reborde de la placa trasera 1

2. Si la instalación se va a realizar en el techo

o en un respiradero, presione la pieza de mayor diámetro del tubo telescópico sobre la junta acanalada. En caso necesario, corte primero el tubo a la medida adecuada.

3. Si los cables deben entrar en el extractor

desde atrás, abra el orificio ciego, introduzca los cables a través del orificio de entrada situado en la placa trasera y llévelos hasta los terminales de conexión D

4. Si los cables deben entrar desde arriba, deje

el cable libre para fijarlo en el interior del laberinto.

5. Inserte el reborde de la placa trasera en el

tubo de pared / techo/ respiradero tal como se describe anteriormente.

6. Asegure la placa trasera a la pared / techo /

respiradero mediante dispositivos de fijación adecuados. Si se utilizan tornillos, no los pase de rosca al atornillarlos. Montaje del obturador posterior

1. Quite el papel del burlete de espuma que se

suministra y adhiéralo alrededor del exterior del reborde del obturador posterior.

2. Salga afuera. Mantenga abiertas las aspas

superior e inferior e inserte el reborde en el tubo de pared.

3. Compruebe que el obturador posterior está

convenientemente nivelado, marque las posiciones de los dos orificios de fijación, situados en las esquinas superior derecha e inferior izquierda.

4. Quite el obturador posterior del tubo de pared.

5. Taladre orificios para tornillos en estas

posiciones y fije los restantes tacos de pared.

6. Mientras mantiene abiertas las aspas superior

e inferior, vuelva a colocar el obturador posterior y fíjelo a la pared con los tornillos. No los pase de rosca.

7. Compruebe que las aspas se abren y cierran

con libertad. manera que el bloque terminal esté situado de cara hacia Ud. en la esquina superior izquierda y con el reborde dirigido hacia ese taladro.

4. Alinee los taladros de la placa trasera con los

5. Inserte dos de los tornillos de extremo plano

que se suministran en los orificios de sujeción, y fije la placa trasera al separador. No pase de rosca los tornillos. Conexiones eléctricas

• Asegúrese de que la toma de electricidad está convenientemente aislada.

1. Tienda los cables tal como se observa en la

figura H y compruebe el diagrama del modelo. Si el cableado se tiende desde arriba, introduzca el cable entre las dos espiguillas y llévelo a lo largo del laberinto hasta alcanzar el bloque de terminales de conexión.

2. Apague el conmutador principal de la red y

3. Conecte el cable procedente del dispositivo de

aislamiento a los cables de la red eléctrica. En el caso de que el aparato se conecte directamente a la red eléctrica sin que medie ningún conmutador de encendido/apagado, el fusible de protección del aparato no debe superar los 5 amperios.

• El ajuste del período de funcionamiento adicional tras el apagado se realiza con el mando (T). Gírelo en sentido horario para incrementar el período, y en sentido antihorario para reducirlo. Instalación en una ventana o en un panel Sellado del orificio E

1. Si la instalación se va a realizar en una

ventana o en un panel de grosor no superior a los 9 mm, coloque la arandela de goma blanca en el borde del orificio. Si la instalación se lleva a cabo en un panel o en una ventana de doble acristalamiento de grosor superior a los 9 mm, es preciso utilizar el kit DXGD. Siga las instrucciones que vienen con este kit especial. DX100H & DX100HP sólo J

• La humedad se fija en fábrica aproximadamente al

Fije el obturador posterior al separador F

1. Sostenga las aspas superior e inferior, inserte

el obturador posterior 2 en el separador 3 de forma que los taladros de fijación situados en las esquinas superior derecha e inferior izquierda coincidan con los del separador.

2. Inserte dos de los tornillos de punta plana que

se suministran para fijar el obturador posterior al separador. Monte el extractor en la ventana G

1. Desde el exterior otra persona debe sujetar en

su posición el obturador posterior y el separador, con el separador apoyado en el cristal.

2. Compruebe que los dos taladros elevados de

fijación del separador están situados horizontalmente y dentro del orificio.

3. Desde el interior, sostenga la placa trasera de

70% de Humedad Relativa (HR), pero puede ajustarse entre un 50% y un 90% con el mando (H). El tiempo de retardo se fija en fábrica aproximadamente en 20 minutos, pero puede ajustarse con el mando (T). Se pueden ajustar los dos mandos. Gire los mandos en sentido horario para incrementar el tiempo o la HR, y en sentido antihorario para reducirlos. DX100 sólo K

• Ajuste del perÌodo de funcionamiento con el mando (T). Gire el destornillador en sentido horario para incrementar el perÌodo y en sentido antihorario para reducirlo.

TODOS LOS EXTRACTORES

• Si se cablea desde arriba, corte la ranura de entrada del cable que está marcada en la parte superior de la cubierta delantera. Coloque la cubierta delantera ajustándola al conducto y empujándola hacia el mismo hasta que el disparador emita un golpe seco al unirse a las ranuras de la cubierta delantera.

Utilización del extractor DX100 & DX100VTD sólo

• Encienda el extractor mediante un interruptor de

Manual de instalación e instrucciones de los extractores para baño Xpelair, modelos DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR y DX100VTD. Por favor, guarde este folleto junto con el extractor para beneficio del usuario. encendido/apagado. Haga lo mismo para apagar el aparato. DX100PC sólo

• Encienda el extractor tirando del cable y soltándolo despueés. Haga lo mismo para apagar el aparato. DX100T sólo

• Encienda el extractor mediante un interruptor de encendido/apagado. Cuando el interruptor está en posición de apagado, el extractor continúa funcionando durante el tiempo de retardo ajustable. DX100H sólo

• Modo manual: utilice el interruptor de

encendido/apagado. Cuando apague el extractor, éste pasará al modo automático cuando haya acabado el tiempo de retardo (una luz le indicará si el extractor está en modo manual). Modo automático: el extractor se enciende cuando aumenta la humedad relativa y se apaga cuando ésta vuelve a bajar. DX100PIR sólo

• El sensor detecta cualquier movimiento que tenga lugar en la habitación y enciende el extractor. Cuando se detecta un movimiento, el extractor se enciende durante un periodo de tiempo adicional prefijado que se volverá a activar si se detectan más movimientos. Esto permite que la habitación esté ventilada sólo mientas alguien la esté utilizando (y justo después). La primera vez que se instala el extractor, tendrá lugar un periodo de adaptación que durará aproximadamente cinco minutos. Durante este tiempo, el extractor funcionará hasta un máximo de dos minutos. Limpieza (se recomienda una vez al mes)

LA LIMPIEZA DEL EXTRACTOR DEBERÁ SER

REALIZADA POR UN ELECTRICISTA

1. Antes de limpiar el extractor, desconéctelo por

completo de la alimentación eléctrica.

2. Retire la cubierta delantera presionando el pestillo

del disparador situado a los lados de la unidad con un destornillador de 3 mm, mientras tira de la cubierta delantera hacia delante L .

3. Puede limpiar la cubierta delantera con un paño

húmedo y sin hilos, o también puede lavarla con agua caliente y jabón. Seque bien la cubierta delantera y vuelva a colocarla.

4. No introduzca el extractor en agua o en cualquier

otro lÌquido para limpiar otras partes del mismo.

5. No utilice nunca disolventes fuertes para limpiar el

6. No hay ningún requisito de mantenimiento aparte
