Produkttyp	5.1 Surroundljudsystem
Varumärke	EBENCH
Modell	KH 2800
Subwoofereffekt	50 W
Effekt för främre högtalare	20 W var
Effekt för surroundhögtalare	20 W var
Centerhögtalarens effekt	20 W
Strömförbrukning	125 W
Matningsspänning	230 V ~ 50 Hz
Subwooferhögtalare	165 mm (6,5"), 4 ohms
Satellithögtalare	76 mm (3"), 4 ohms
Centerhögtalare	76 mm (3"), 6 ohms
Subwooferns mått	211 x 365 x 415 mm (B x D x H)
Centerhögtalarens mått	289 x 160 x 105 mm
Satellithögtalarnas mått	90 x 100 x 104 mm var
Inkluderade tillbehör	5 högtalarkablar, 1 datakabel, fjärrkontroll, 2 AAA-batterier
Ljudlägen	Stereo, 3-kanal stereo, Q-Sound, 5.1 EXTEND
Ljudingångar	AUX, CD, TV, DVD/5.1
Display	LED på centerhögtalaren
Fjärrkontroll	Infraröd, räckvidd 7 m
Rengöring	Mjuk trasa, milt rengöringsmedel, undvik lösningsmedel
Säkerhet	Öppna inte, undvik vatten, håll borta från värmekällor
Reparationsmöjligheter	Inga användarreparbara delar, underhåll av kvalificerad personal
Överensstämmelse	CE, försäkran om överensstämmelse

Vanliga frågor - KH 2800 EBENCH

Hur ansluter jag högtalarna till subwoofern?

Använd medföljande kablar och följ märkta terminaler (FR, FL, SR, SL, C). Se till att ha rätt polaritet (+/-).

Varför kommer det inget ljud?

Kontrollera att subwoofern är ansluten till elnätet och påslagen, att ljudkällan är korrekt ansluten och påslagen, och att datakabeln är ansluten mellan centerhögtalaren och subwoofern.

Hur aktiverar jag Q-Sound-läget?

Tryck på Q-SOUND-knappen på fjärrkontrollen. Se till att 5.1 EXTEND är aktiverat.

Vad gör jag om ljudet blir distorderat vid hög volym?

Sänk systemets huvudvolym. Långvarig distorsion kan skada högtalarna.

Hur justerar jag balansen mellan vänster och höger?

Använd knapparna L och R på fjärrkontrollen. Värdet 00 motsvarar mittinställning.

Vad är räckvidden på fjärrkontrollen?

Cirka 7 meter, med en maximal vinkel på 30 grader i förhållande till infraröd mottagare.

Kan jag använda systemet med en TV?

Ja, anslut TV:ns ljudutgång till subwooferns TV-ingång via en lämplig kabel (medföljer ej).

Hur rengör jag högtalarna?

Använd en mjuk trasa lätt fuktad med ett milt rengöringsmedel. Använd inte lösningsmedel.

Vad gör jag om centerhögtalaren inte har något ljud?

Kontrollera centerhögtalarens kabel, polaritet och inställning av centervolym (CENTER + / CENTER -). Se till att rätt läge är valt.

Hur återställer jag till fabriksinställningarna?

Tryck på knappen RESET på fjärrkontrollen. Detta återställer huvudvolym, bas och diskant.

BRUKSANVISNING KH 2800 EBENCH

Främre högtalare 76 mm (3) 4 ohm

Effekthögtalare 76 mm (3) 4 ohm

Dataanslutningskabel 1× 3m (for datautbyte mellan center speaker och subwoofer)

Matt (i mm)

Subwoofer 211 (bredd) x 365 (djup) x 415 (höjd)

Center speaker 289 (bredd) x 160 (djup) x 105 (höjd)

Satellithogtalare vardera 90 (bredd) x 100 (djup) x 104 (höjd)

Manöverelement och indikeringar

Center speaker framsidan

1. Lysdiodindikering
2. Fjarrkontrollmottagare
3. Ljudstyrka
4. CD indikering
5. AUX indikering
6. Indikering Q-sound Till/Fræn
7. Indikering Stereo/3-kanal-stereo Till/Från
8. Indikering DVD/5.1
9. Indikering TV ingang
10. Indikering Standby/mute (ljudet frankopplat)
11. Indikering 5.1 EXTEND

Subwoofer framsidan

1. Lysdiodindikering Nät Till

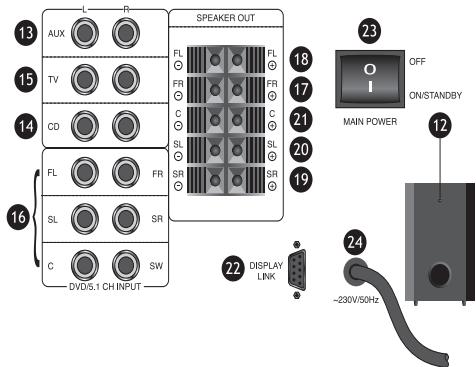

Subwoofer baksidan

1. AUX ingangsuttag
2. CD ingangsuttag
3. TV ingängsuttag
   16.DVD/5.1 ingangsuttag
4. Anslutning högtalare framme till höger (FR)
5. Anslutning högtalare framme till vänster (FL)
6. Anslutning hoger effekthogtalare (SR)
7. Anslutning vänster effekthögtalare (SL)
8. Anslutnng center speaker (C)
9. Dataanslutting
10. Nätströmbrytable
11. Nätanslutting

AUX

TV

Q-SOUND

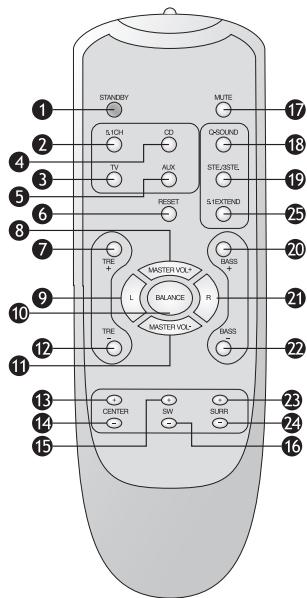

Fjarrkontroll

1. Knapp STANDBY
2. Knapp DVD/5.1
3. Knapp TV
4. Knapp CD
5. Knapp AUX
6. Knapp RESET
7. Knapp Diskantregister plus (TRE +)
8. Knapp Huvudljudstyrka plus (MASTER VOL +)
9. Knapp Vänsterbalance (L)
10. Knapp Balanceinstalling
11. Knapp Huvudljudstyrka minus (MASTER VOL-)
12. Knapp Diskantregister minus (TRE-)
13. Knapp Center speakerljudstyrka plus (CENTER +)
14. Knapp Center speakerljudstyrka minus (CENTER -)
15. Knapp Subwooferljudstyrka plus (SW + )
16. Knapp Subwooferljudstyrka minus (SW-)
17. Knapp Ljudet frankopplat (MUTE)
18. Knapp Q-SOUND
19. Knapp STEREO-funktion
20. Knapp Bass plus (BASS +)
21. Knapp Hogerbalance (R)
22. Knapp Bass minus (BASS-)
23. Knapp Effekthögtalare-ljudstyrka plus (SURR+)
24. Knapp Effekthögtalare-ljudstyrka minus (SURR-)
25. Knapp 5.1 EXTEND

Vi önskar Er lycka till med köpet av en High-Tech-produkt fran Firma eBench!

eBench Surround Sound System KH 2800 har tagitsfram for att kunna erbjuda Er en perfekt ljudupplevelse precis som pa bio utan att Ni behover fylla Ert vardagsrum med klumpiga oattraktiva boxar. De vackra kompakta boxarna KH 2800 utgor det ideala Surround systemet for Ert hem.

KH 2800 levererar ett realistiskt Surroundljud for DVD-player, TV apparater, videospel, forstarkare med 5.1 kanalutgang eller digital decoder och har en inbygd forstarkare sa att den kan anslutas direkt till signalkallan.

Den speciella 5.1-konstruktionen mölligör tre olika ljudinställningar: stereo, 3-kanal-stereo samt Q-sound. 3-kanal-stereo inebär surroundlud genom de främre vänstra och högra högatalarna samt en mittkanal. Q-lud gör det mögligt att simulera en 5.1-kanal-surroundludeffekt med en tvåkanal-stereo-ingängssignal. Därfor kan Ni antingen njuta av 3-kanal-stereoljud eller av surroundlud ochsà nar Ni använder apparater som endast har en spreoutgang.

Varnings- och sakerhetsanvisningar

Läs noga igenomenna braksanvisning innan Ni anvander apparaten och spara den ifall Ni skulle behöva den i framtiden. Alla varningsanvisninger och forsiktighetsatgärder skull foljas noga liksom följande sakerhetsanvisninger:

Obs! Risk for elektriska stötar!

Öppna aldrig apparat- eller komponentkåporna! De komponenter som ingår i leveransen innehåller inga delar som kan lagas av användaren. All service skall utföras av kvalificerad servicepersonaal.

Denna varningssymbol hänvisar användaren till farlig spanning i apparaten.
Denna varningssymbol Hanvisar anvandaren till viktiga användningsanvisningar betraffende denna produkt.

När Ni väljer platsen till Ert Surround Sound System skall följande punkter beaktas:

1. Placera aldrig apparaten i narheten av värmekällor, i direkt solljus eller framfor värmeelement

med en ompigvande temperatur på mer øn 60^ C. I annat fall kan det uptsta irreparabla skador på apparaten.

1. Apparatens drifttemperatur ligger mellan 5^ och max. 35^
2. Undvik att placera apparaten och dess komponenter i fuktiga och dammiga rum.
3. Placera alltid apparaten och dess komponenter på vibrationsfria, jämna och stabila ytor.
4. Forsiktigkeit! Apparaten och dess komponenter fär er utsattas for dropp- erller stänkvatten! Ställ aldrig foremål som ar fyllda med vatten eller andra vätskor - t.ex. vaser - på apparaten!
5. Det är forbjudet att täcka over ventilationsöppningarna på apparaten och dess komponenter aftersom dessa i sö fall kan bli överhettade.

Strömförsörjning

Beakta vid nata drift alltid bruksanvisingen som de tekiska data och anvisningar som ar angiva na på apparaten.

• Forsiktigkeit! Använd uteslutande den natanslutningskabel som ingår i leveransen, i annat fall finns det risk für brand eller elektriska stötar!
• Dra alltid ut natanslutningskabeln ur vagguttaget genom att halla i stickkontakten, dra aldrig i själva kabeln.
• Ta aldrig i nitanslutningskabeln eller i stickkontakten med vata hander; i annat fall finns det risk for elektriska stotar!
• Behandla elektriska kablar forsiktigt; bryt inte kablarna och kläm inte fast dem. Kablar fär aldrig vara sö placerade på golvet att det finns risk För att man trampar på dem. Ge i synnerhet akt på kablar som leder direkt från apparaten till uttaget für natanslutting.
  Kablar och stickkontakter som inte stämmer overens med den angivna spanningen kan leda till brand och elektriska stotar. Om man inte anvander apparaten under en langre tid skull man skilja den fran natet. Åven om apparaten har stangts av, men stickkontakten fortfarande befinner sig i uttaget for natanslutting, ar apparaten inte strömfri.

Ta apparaten i drift

Anvisning: Nedanstäende steg vid starten av Ert nya eBench KH 2800 Surround Sound System handlar i allt väsentigt om hur en TV apparat ansluts som utmatningsapparat (t.ex. for Återgiv- ning av DVD och videofilmer aller for videospel). Om Ni önskar ansluta andra apparater (t.ex. en hifi-anlaggning etc.) kan Ni genomfora i stort settamma steg som nedan angivet. Läs bruksanvisingen till ifragavarande apparat om det uppstar fragor eller problem.

Ta forsiktigt ut KH 2800 Surround Sound System ur forpackningen. Spara forpackningen fur eventuell transport eller lagring av systemet. Forpackningen innehåller foljande componenter:

Högtalare

1 Bassreflex-aktiv-subwoofer med natanslutting
1 Center speaker med integrerad receiver
2 Front-högtalarsatelliter
2 Effekthögtalarsatelliter

Högtalarkabel

• 1 kabel á 3 meter für anslutning av center speakern till subwoofern
• 2 kablár á 4 meter for anslutning av fronthögtalarna till subwoofern
• 2 kablár á 8 meter für anslutning av effekthögztalarna till subwoofern

Fjarrkontroll

• Infrafjärrkontroll inkl. 2 batterier

1. Oppna batterifacet pà baksidan pà fjärrkontrollen.
2. Lagg i de bada bifogade batterierna och se till att polariteten ar korrekt.
3. Stang batterifacket.
4. Fjärrkontrollens räckvidd uppgår till ca 7 m. Beakta en maximal vinkel på 30 grader;när Ni riktar fjärrkontrollen mot inframottagaren på center speakern.

Anvising: Ta ut batterierna ur fjarrkontrollen om Ni inte anvanderenna under en langre tid

Högtalarnas placering

Innan Ni ansluter center speakern, de främre högtalarna och effekthögtalarna damit signalkällan (signalkällorna) till subwoofern skall Ni placera högtalarna sa att Ni uppnár bösta möjiga biosoundeffekt i Ert vardagsrum. Rätta Er after nedanstäende ritning.

FR Subwoofern skull placeras framme i rummet pa golvet. Den kan sta nara TVn ell eri ett horn. Baksidan pa subwoofern skall befinna sig 10 till 15cm fran vaggen for att man skull uppna korrekt ljudbalance och for att den varme som uppstk tall kunna transporteras bort.

Center speakern skull placeras exakt overller under TV apparaten och visa direkt i den huvudsakliga lyssnarriktningen. Den ar magnetiskt avskarmad sa att den inte paverkar TV bilden. De badam framt hegtalarna skll placeras pa vander stochoger sida i rummet, ungefär halvags mellan TV apparaten och den huvudsakliga lyssnarpositionen. Den basta positionen ar om de befinner sig pa sama hojd som oronen pa en sittande ahorare (ungefar 65 cm

över golvytan) samt nara väggen erler i narheten av en annan reflekterande yta. Effekthögtalarna kan placeras direkt bakom Er lyssnarposition ell er vid rummets bakre vagg. De bör placeras på ett bord samt mellan 80 cm och 1,20 m över golvet.

Subwoofern, de fràmre högtalarna och effekthögtalarna amat center speakern har sitt eget oberoende reglage av ljudstyrkan som kan stállas in beroende av Er lyssnarposition.

När Ni har anslutit alla systemkomponenterna skull Ni testa INSTALLEN av ljudstyrkan for effekthögztalarna tills Ni har funnit den inställning som ger den surroundljudeffekt som Ni önskar. Vanligtvis behöver Ni bara ställa in de bakre högtalarnas ljudstyrka en gang och kan sedan lataenna Installng stä kvar, om Ni inteändrar högtalarnas position eller staller in ljudstyrkan for subwoofern, de främre högtalarna ell center speakern pa nytt.

Ansluta komponenterna

Anvising: Förvissa Er om att subwoofern ännu ej År ansluten till nätet innan Ni ansluter satellithögtalarna.

Center speakern, de främre högtalarna samt effekthögtalarna ansluts till subwoofern med tillhörande kablar.

1. Isolera högtalarkablarna i bádaändar med ett lämpligt verktyg ca. 4 mm. Vrid fast tradändarna
2. Anslut den främre högra högtalaren till anslutningsklämmorna på subwoofern. Dessa ar Märkta med FR.
3. Anslut den främre vänstra högtalaren till de anslutningsklämmor som ar märkta med FL.
4. Anslut höger effekthögtalare till de anslutningsklämmor som är markta med SR.
   5.Anslut vänster effekthögtalare till de anslutningsklämmor som ar märkta med SL.
5. Anslut center speakern på subwoofern till den klämma som är markt med C.
6. Forvissa Er om att alla högtalarkablar ar anslutna med korrekt polaritet + och -. Om anslutningen ar omvänd har detta ett negativt inflytande på ljudkvaliteten.

Anvanda systemet

1. Forvissa Er om att alla audiokablar ar korrekt anslutna.
2. Stick in stickkontakten till subwooern i vagguttaget och ställ natströmbrytaren på ON (TILL). Lysdiodindikeringen POWER ON/STANDBY (NAT TILL/STANDBY) blinkar först tre gänger på

framsidan på center speakern och forblir därefter tänd. Tryck på knappen STANDBY på center speakern. Lysdioden DVD/5.1 på center speakern tänds.

1. Valj med fjarrkontrollen onskad signalang. Som standard ar DVD/5.1 installd.

2. Ställ in TV apparaten på lagsta möjliga ljudstyrka.

3. Satt på onskad signalkälla (DVD-player, videorecorder etc.).

4. Lagg in det medium Ni önskar Återge (DVD, videokassett etc.) och starta avspelningen.

5. Ställ nu med fjärrkontrollen in subwoofern, de främre högtalarna och effekthögctalarna samt center speakern på mellan -9 (minimum) och 9 (maximum). Ljudstyrkan visas.

6. Ställ in diskant och bas som önskat på mellan 1 och 5.

7. Ställ genom att trycka på knapparna in vänster och höger balance på mellan 00 och 15 om sö behövs. Lysdiodindikeringen visar 00, om balancen är installd exakt i mitten.

8. Om Ni trycker på RESET Återställs Surround Sound System till deinställningar som gjorts på fabriken (moderat huvudljudstyrka, bas och diskant).

9. När Ni har valt källorna for TV/CD/AUX audio signal och startat avspelningen kan Ni Först hörä en simulerad surroundljudeffekt genom att trycka på knapp 5.1 EXTEND/Q-sound. Om Ni trycker på knapp Stereo/3-kanal-stereo erhäller Ni 3-kanal-stereo ljudeeffekt. För att atervända till normal stereofunktion trycker Ni på knappen Stereo/3-kanal-stereo tills indikeringen släcks.

Anvising: Funktionerna Q-SOUND och 3-kanal-stereoär inte aktiverade om 5.1 EXTEND annu inte stär på ON (TILL).

1. Tryck på MUTE (ljudet frankopplat) om Ni önskar stänga av ljudet. Indikeringen Standby/Mute (ljudet frankopplat)ändras till röd farg. Om Ni trycker på denna knapp en gang till ätervändener Ni till normal Funktion.

Atgarda fel

Om systemet inte skulle fungera korrekt skull Ni forsoka atgärda felet med hjälp av följande punkter innan Ni vander Er till en servicetekniker.

Problem:

Inget ljud frän högtalarna

Möjlig orsak:

1. Systemetär inte anslutet till nätet
2. Audiokällan ar inte ansluten till audioingängsuttagen på baksidan av subwoofern.
3. Audiokällan star inte på ON (TILL)
4. Dataanslutningskabeln ar inte ansluten

Atgard:

1. Kontrollera om vagguttaget ar strömforande aller anslut systemet till ett annat uttag.
2. Anslut audiokällan till subwoofern
3. Forvissa Er om att audiokällan står på ON och fungerar korrekt.
4. Forvissa Er om att dataanslutningskabeln ar korrekt ansluten.

Problem

Ingen ton frän effekthögtilarna och center speakern for nagot program

Mojlig orsak:

1. Q-sound-lysdioden står på OFF;när vald ingångskälla ár Stereo
2. Signalkällans audioutgang kan, beroende av apparatsort, stå på digital utmatning eller också ar högtalarna inte korrekt installda

Atgard:

Aktivera Q-sound och ställ in ljudstyrkan som önskat på effekthögitalarna och center speakern

Problem:

Ingen ton frän systemet fastän alla ingångskällor ár korrekt anslutna

Mojlig orsak:

Signalkällans audioutgang kan, beroende av apparatsort, stå på digital utmatning eller ochså ar högtalarna inte korrekt installda

Atgard:

Välj på berörd signalkälla en analog- eller 5.1-kanalutgång

Problem:

Ljudet fran hegtalarna ar forvrangt vid hog ljudstyrka

Möjlig orsak:

Ljudstyrkenivån på signalkällans utgangssignal ar extrem hog

Atgard:

Minska systemets huvudljudstyrka

Anvisning: DVD filmer kan innehälla avsnitt med extrem Hög signalniva på ljudstyrkan vilket orsakar forvrängninger om de Återges med maximal ljudstyrka. Minska ljudstyrkan om det uptrader sādana forvrängninger. Om Ni har högtalarna tillkopplade med forvrängninger under en langre tid kan detta leda till att det uppstår skador på högtalarna och/eller på Förstarkaren.

Rengöring

Använd en lätt fuktad trasa med ett milt diskmedel. Använd inga kemiska medel, alkohol, förtunningsmedel aller andra rengöringsmedel som innehäller Lossningsmedel!

Konformitetsförklaring

Vi, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, fürklarar hamed att denna produkt überensstämmer med alla tillämpliga internationella sakerhetsnormer, foreskrifter somt EG-riktlinjer.

Apparattyp/Type: KH 2800

• verkställande direkt -
