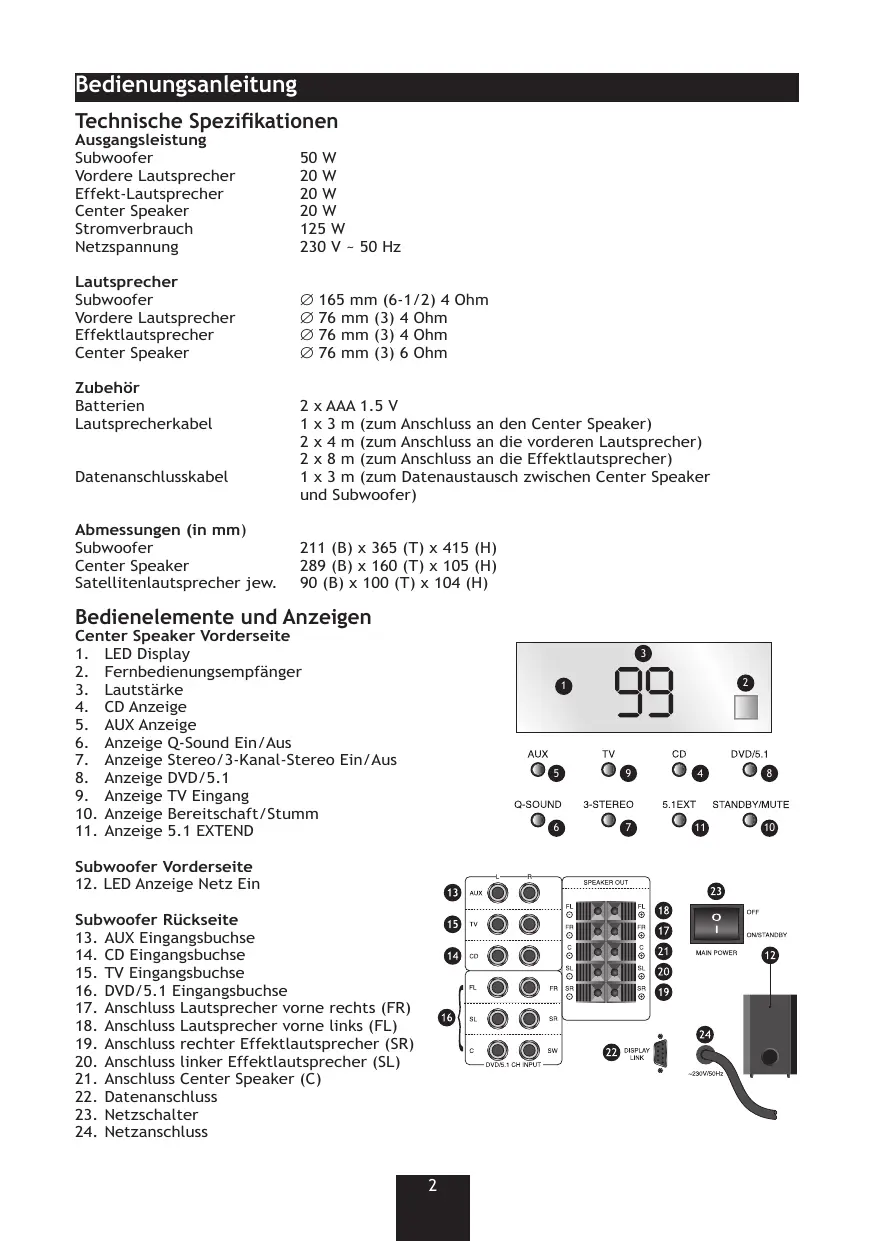

BEDIENUNGSANLEITUNG KH 2800 EBENCH

Bedienungsanleitung Technische Spezikationen Ausgangsleistung Subwoofer Vordere Lautsprecher Effekt-Lautsprecher Center Speaker Stromverbrauch Netzspannung 50 W 20 W 20 W 20 W 125 W 230 V ~ 50 Hz Lautsprecher Subwoofer Vordere Lautsprecher Effektlautsprecher Center Speaker

Zubehör Batterien Lautsprecherkabel Datenanschlusskabel Abmessungen (in mm) Subwoofer Center Speaker Satellitenlautsprecher jew. 165 mm (6-1/2) 4 Ohm 76 mm (3) 4 Ohm 76 mm (3) 4 Ohm 76 mm (3) 6 Ohm 2 x AAA 1.5 V 1 x 3 m (zum Anschluss an den Center Speaker) 2 x 4 m (zum Anschluss an die vorderen Lautsprecher) 2 x 8 m (zum Anschluss an die Effektlautsprecher) 1 x 3 m (zum Datenaustausch zwischen Center Speaker und Subwoofer) 211 (B) x 365 (T) x 415 (H) 289 (B) x 160 (T) x 105 (H) 90 (B) x 100 (T) x 104 (H) Bedienelemente und Anzeigen Center Speaker Vorderseite

2. Fernbedienungsempfänger

6. Anzeige Q-Sound Ein/Aus

7. Anzeige Stereo/3-Kanal-Stereo Ein/Aus

9. Anzeige TV Eingang

10. Anzeige Bereitschaft/Stumm

11. Anzeige 5.1 EXTEND

Subwoofer Vorderseite

12. LED Anzeige Netz Ein

13. AUX Eingangsbuchse

14. CD Eingangsbuchse

15. TV Eingangsbuchse

16. DVD/5.1 Eingangsbuchse

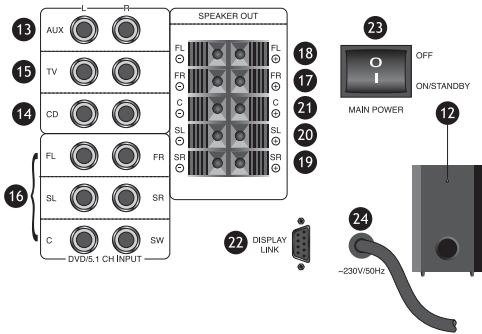

17. Anschluss Lautsprecher vorne rechts (FR)

18. Anschluss Lautsprecher vorne links (FL)

19. Anschluss rechter Effektlautsprecher (SR)

20. Anschluss linker Effektlautsprecher (SL)

21. Anschluss Center Speaker (C)

8. Taste Hauptlautstärke plus (MASTER VOL +)

9. Taste Linksbalance (L)

10. Taste Balanceeinstellung

11. Taste Hauptlautstärke minus (MASTER VOL -)

17. Stummschaltung (MUTE)

19. Taste STEREO-Modus

20. Taste Bass plus (BASS +)

21. Taste Rechtsbalance (R)

22. Taste Bass minus (BASS -)

23. Taste Effektlautsprecher-Lautstärke plus (SURR +)

24. Taste Effektlautsprecher-Lautstärke minus (SURR -)

25. Taste 5.1 EXTEND

Wir beglückwünschen Sie zum Kauf eines High-Tech-Produktes aus dem Hause eBench! Das eBench Surround Sound System KH 2800 wurde entwickelt, um Ihnen ein vollkommenes Klangerlebnis wie im Kino zu bieten, ohne Ihr Wohnzimmer mit sperrigen, unattraktiven Lautsprecherboxen zu füllen. Dank seiner formschönen, kompakten Boxen ist das KH 2800 das ideale Surround System für ihr Zuhause. KH 2800 bietet einen realistischen Surroundklang für DVD-Player, Fernseher, Videospiele, Verstärker mit 5.1 Kanalausgang oder digitalem Decoder und verfügt über einen eingebauten Verstärker, so dass es direkt an die entsprechende Signalquelle angeschlossen werden kann. Die spezielle 5.1-Auslegung bietet drei Klangarten: Stereo, 3-Kanal-Stereo und Q-Sound. 3-KanalStereo ermöglicht Surroundklang durch die vorderen linken und rechten Lautsprecher und einen Mittelkanal. Q-Sound macht die Simulation eines 5.1-Kanal-Surroundklangeffekts mit einem zweikanaligen Stereo-Eingangssignal möglich. Deshalb können Sie entweder 3-Kanal-Stereoklang oder Surroundklang genießen, selbst wenn Sie Geräte verwenden, die nur einen Stereoausgang besitzen. Warn- und Sicherheitshinweise Lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Gerät benutzen, und bewahren Sie sie auch für die weitere Benutzung auf. Alle Warnhinweise und Vorsichtsmaßnahmen sollten genau befolgt werden, ebenso wie die nachfolgenden Sicherheitshinweise. Achtung! Gefahr eines elektrischen Schlages! Niemals die Geräte- bzw. Komponentengehäuse öffnen! Die im Lieferumfang enthaltenen Komponenten enthalten keine vom Benutzer wartbaren Teile. Wartung nur durch Fachpersonal. Dieses Warnsymbol weist den Benutzer auf gefährliche Spannung im Gerät hin. Dieses Warnsymbol zeigt dem Benutzer wichtige Anwendungshinweise zu diesem Produkt. Aufstellen des Gerätes Bei der Auswahl des Standortes für Ihr Surround Sound System sollte beachtet werden:

1. Das Gerät fernhalten von Hitzequellen, direktem Sonnenlicht und von Heizelementen mit

einer Umgebungstemperatur ab 60 º C. Anderenfalls können irreparable Schäden am

2. Die Betriebstemperatur des Gerätes liegt zwischen 5 º C und max. 35 º C.

3. Vermeiden Sie es, das Gerät und seine Komponenten in feuchten bzw. staubigen Räumen

4. Stellen Sie das Gerät und seine Komponenten nur auf erschütterungsfreie, ebene und stabile Flächen.

5. Vorsicht! Das Gerät und seine Komponenten dürfen weder Tropf- noch Spritzwasser ausgesetzt

werden! Es sollten keine mit Flüssigkeiten gefüllten Gegenstände - wie z. B. Vasen – auf dem Gerät abgestellt werden!

6. Die Belüftungsöffnungen an Gerät und Komponenten dürfen nicht abgedeckt werden, da es

sonst überhitzen kann. Stromversorgung Halten Sie sich beim Netzbetrieb unbedingt an die Betriebsanleitung und die auf dem Gerät angegebenen technischen Daten und Anweisungen.

• Vorsicht! Benutzen Sie ausschließlich das mitgelieferte Netzanschlusskabel, es besteht sonst die Gefahr eines Brandes oder elektrischen Schlages!
• Ziehen Sie das Netzanschlusskabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Kabel selbst.
• Fassen Sie das Netzanschlusskabel und den Stecker nie mit nassen Händen an; es besteht sonst die Gefahr eines elektrischen Schlages!
• Behandeln Sie elektrische Kabel sorgfältig; knicken oder quetschen Sie die Kabel nicht. Auch sollten Kabel nicht so auf dem Fußboden verlegt sein, dass man auf sie tritt. Achten Sie besonders auf das Kabel, das direkt vom Gerät zur Netzsteckdose führt.
• Kabel und Stecker, die nicht der angegebenen Spannung entsprechen, können zu Bränden und elektrischem Schlag führen. Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, sollte es vom Stromnetz getrennt werden. Auch wenn das Gerät ausgestellt, der Stecker aber noch an der Netzsteckdose angeschlossen ist, ist es nicht stromfrei. Inbetriebnahme des Gerätes Hinweis: Die nachstehenden Schritte zur Inbetriebnahme Ihres neuen eBench KH 2800 Surround Sound Systems beziehen sich im Wesentlichen auf den Anschluss eines Fernsehers als Ausgabegerät (z. B. zur Wiedergabe von DVDs und Videos oder für Videospiele). Möchten Sie andere Geräte anschließen (z. B. HiFi-Anlage etc.), so können Sie weitestgehend analog zu den hier beschriebenen Schritten vorgehen. Ziehen Sie im Zweifelsfalle die Bedienungsanleitung des jeweiligen Gerätes zu Rate. Nehmen Sie das KH 2800 Surround Sound System vorsichtig aus der Verpackung heraus. Bewahren Sie den Karton für Transport bzw. Lagerung des Systems auf. Die Verpackung enthält folgende Komponenten: Lautsprecher
• 1 Bassreex-Aktiv-Subwoofer mit Netzanschluss
• 1 Center Speaker mit integriertem Receiver
• 2 Front-Lautsprechersatelliten
• 2 Effektlautsprechersatelliten Lautsprecherkabel
• 1 Kabel á 3 Meter zum Anschluss des Center Speakers an den Subwoofer
• 2 Kabel á 4 Meter zum Anschluss der Frontlautsprecher an den Subwoofer
• 2 Kabel á 8 Meter zum Anschluss der Effektlautsprecher an den Subwoofer Fernbedienung
• Infrarot-Fernbedienung inkl. 2 Batterien

• 1 Datenanschlusskabel á 3 Meter zur Signalübertragung zwischen Center Speaker und Subwoofer Einsetzen der Batterien in die Fernbedienung

1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung.

2. Setzen Sie die zwei beiliegenden Batterien ein und achten Sie auf die richtige Polarität.

3. Schließen Sie das Batteriefach.

4. Die Reichweite der Fernbedienung beträgt ungefähr 7 m. Beachten Sie einen maximalen Winkel

von 30 Grad, wenn Sie die Fernbedienung auf den Infrarotempfänger des Center Speakers richten. Hinweis: Nehmen Sie die Batterien aus der Fernbedienung, wenn Sie sie längere Zeit nicht benutzen. Aufstellen der Lautsprecher Bevor Sie den Center Speaker, die vorderen und die Effekt-Lautsprecher sowie die Signalquelle(n) mit dem Subwoofer verbinden, sollten Sie die Lautsprecher so aufstellen, dass Sie einen optimalen Kino-Soundeffekt in Ihrem Wohnzimmer erzielen. Richten Sie sich dafür nach der untenstehenden Zeichnung. Der Subwoofer sollte vorne im Raum auf den Boden gestellt werden. Er kann nahe am Fernseher oder in einer Ecke stehen. Die Rückseite des Subwoofers sollte 10 bis 15 cm von der Wand entfernt sein, um die richtige tonale Balance zu bekommen und die entstehende Wärme abführen zu können. Der Center Speaker sollte gerade über oder unter dem Fernseher angeordnet werden und direkt in die Haupthörrichtung zeigen. Er ist magnetisch abgeschirmt, so dass er das Fernsehbild nicht beeinusst. Die beiden vorderen Lautsprecher sollten auf der linken und rechten Seite des Raumes aufgestellt werden, ungefähr auf halbem Weg zwischen dem Fernseher und der Haupthörposition. Idealerweise sollten sie sich auf der Höhe der Ohren eines sitzenden Zuhörers (ungefähr 65 cm über dem Boden) und dicht an der Wand oder einer anderen reektierenden Oberäche benden. Die Effektlautsprecher können direkt hinter Ihrer Hörposition aufgestellt werden oder auf der Rückseite des Raums. Sie sollten auf einem Tisch bzw. zwischen 80 cm und 1,20 m über dem Boden stehen. Der Subwoofer, die vorderen und die Effektlautsprecher sowie der Center Speaker haben ihre eigenen unabhängigen Lautstärkeregler, die je nach Entfernung von Ihrer Hörposition eingestellt werden können. Sind alle Komponenten des Systems verbunden, testen Sie die Einstellung des Lautstärkereglers für die Effektlautsprecher, bis Sie die Einstellung gefunden haben, die den Ihren Anforderungen entsprechenden Surroundklangeffekt ergibt. Normalerweise brauchen Sie die Lautstärke der hinteren Lautsprecher nur einmal einzustellen und können sie dann in dieser Einstellung belassen, es sei denn, Sie verändern die Position der Lautsprecher oder stellen die Lautstärke am Subwoofer, an den vorderen Lautsprechern bzw. am Center Speaker neu ein. Anschliessen der Komponenten Hinweis: Stellen Sie beim Anschließen der Satellitenlautsprecher sicher, dass der Subwoofer noch nicht an das Netz angeschlossen ist. Der Center Speaker, die vorderen Lautsprecher sowie die Effektlautsprecher werden mit den mitgelieferten Kabeln an den Subwoofer angeschlossen.

1. Isolieren Sie die Lautsprecherkabel an beiden Enden mit einem geeigneten Werkzeug ca. 4

mm ab. Verdrehen Sie die Drahtenden.

2. Schließen Sie den vorderen rechten Lautsprecher an die Anschlussklemmen am Subwoofer an,

die mit FR gekennzeichnet sind.

3. Schließen Sie den vorderen linken Lautsprecher an die Anschlussklemmen an, die mit FL

gekennzeichnet sind.

4. Schließen Sie den rechten Effektlautsprecher an die Anschlussklemmen an, die mit SR gekennzeichnet sind.

5. Schließen Sie den linken Effektlautsprecher an die Anschlussklemmen an, die mit SL gekennzeichnet sind.

6. Schließen Sie den Center Speaker am Subwoofer an die Klemme an, die mit C gekennzeichnet ist.

7. Stellen Sie sicher, dass alle Lautsprecherkabel mit der richtigen Polarität + und – angeschlossen sind. Umgekehrte Anschlüsse beeinträchtigen die Klangqualität. Benutzung des Systems

1. Stellen Sie sicher, dass alle Audiokabel richtig angeschlossen sind.

2. Stecken Sie den Netzstecker des Subwoofers in eine Wandsteckdose ein und stellen Sie den

Netzschalter auf ON (EIN). Die LED Anzeige POWER ON/STANDBY (NETZ EIN/BEREITSCHAFT) leuchtet an der Vorderseite des Center Speakers zunächst dreimal auf und bleibt dann an. Drücken Sie die Taste STANDBY (BEREITSCHAFT) am Center Speaker. Die LED DVD/5.1 am Center Speaker leuchtet auf.

3. Wählen Sie mit der Fernbedienung den entsprechenden Signaleingang. Standardmäßig ist

4. Stellen Sie den Fernseher auf minimale Lautstärke.

5. Schalten Sie die jeweilige Signalquelle (DVD-Player, Videorecorder etc.) ein.

6. Legen Sie das wiederzugebende Medium (DVD, Videokassette etc.) ein und starten Sie die

7. Stellen Sie nun den Subwoofer, die vorderen und die Effektlautsprecher sowie den Center

Speaker mit der Fernbedienung von –9 (Minimum) bis 9 (Maximum) ein. Der Lautstärkepegel wird entsprechend angezeigt.

8. Stellen Sie Höhen und Bässe nach Wunsch von 1 bis 5 ein.

9. Stellen Sie die Links- und Rechtsbalance durch Drücken der entsprechenden Tasten

von 00 bis 15 ein, falls erforderlich. Das LED Display zeigt 00, wenn die Balance exakt mittig eingestellt ist.

10. Drücken Sie RESET, um das Surround Sound System auf die Werkseinstellungen zurück zu

setzen (moderate Hauptlautstärke, Bässe und Höhen).

11. Nachdem Sie die Quellen für TV/CD/AUX Audiosignal gewählt haben und die Wiedergabe

gestartet haben, können Sie zunächst einen simulierten Surroundklangeffekt durch Drücken der Taste 5.1 EXTEND/Q-Sound hören. Durch Drücken der Taste Stereo/3-Kanal-Stereo erhalten Sie den 3-Kanal-Stereo Klangeffekt. Um zum normalen Stereomodus zurückzukehren, drücken Sie die Taste Stereo/3-Kanal-Stereo bis die Anzeige erlischt. Hinweis: Die Funktionen Q-SOUND und 3-Kanal-Stereo sind nicht aktiviert, wenn 5.1 EXTEND noch nicht auf ON (EIN) steht. 12. Drücken Sie MUTE (STUMM), wenn Sie den Ton ausstellen möchten. Die Anzeige Standby/Mute wechselt auf rot. Drücken Sie die Taste ein zweites Mal, um in den Normalmodus zurückzukehren. Fehlerbeseitigung Wenn das System nicht richtig funktionieren sollte, versuchen Sie bitte zunächst eine Fehlerbehebung anhand der folgenden Punkte, bevor Sie sich an einen Servicetechniker wenden. 4 Problem: Kein Ton aus den Lautsprechern 4 Mögliche Ursache:

1. System ist nicht an das Netz angeschlossen

2. Die Audioquelle ist nicht an die Audioeingangsbuchsen an der Rückseite

des Subwoofers angeschlossen

3. Die Audioquelle ist nicht auf ON (EIN) geschaltet

4. Das Datenanschlusskabel ist nicht angeschlossen

1. Prüfen Sie, ob die Steckdose Strom führt oder schließen Sie das System

an eine andere Steckdose an

2. Verbinden Sie die Audioquelle mit dem Subwoofer

3. Stellen Sie sicher, dass die Audioquelle auf ON steht und richtig arbeitet

4. Stellen Sie sicher, dass das Datenanschlusskabel richtig angeschlossen ist

4 Problem: Kein Ton von Effektlautsprechern und Center Speaker bei einigen Programmen 4 Mögliche Ursache:

1. Das Q-Sound-LED steht auf OFF, wenn die gewählte Eingangsquelle Stereo ist

2. Der Audioausgang der Signalquelle kann je nach Art des Gerätes auf Digitalausgabe stehen

oder die Lautsprechereinstellung ist nicht korrekt 4 Abhilfe: Aktivieren Sie Q-Sound und stellen Sie die Lautstärke je nach Wunsch an den Effektlautsprechern und am Center Speaker ein 4 Problem: Kein Ton vom System, obwohl alle Eingangskanäle richtig angeschlossen sind 4 Mögliche Ursache: Der Audioausgang der Signalquelle kann je nach Art des Gerätes auf Digitalausgabe stehen oder die Lautsprechereinstellung ist nicht korrekt 4 Abhilfe: Wählen Sie an der jeweiligen Signalquelle einen Analog- oder 5.1-Kanalausgang 4 Problem: Verzerrter Klang aus den Lautsprechern bei großer Lautstärke 4 Mögliche Ursache: Der Pegel des Ausgangssignals der Signalquelle ist extrem hoch 4 Abhilfe: Reduzieren Sie die Hauptlautstärke des Systems Hinweis: DVDs können Passagen mit extrem hohen Lautstärkesignalpegeln enthalten, die Verzerrungen verursachen, wenn sie mit maximaler Lautstärke wiedergegeben werden. Reduzieren Sie die Lautstärke, falls solche Verzerrungen auftreten. Wenn Sie die Lautsprecher über längere Zeit mit Verzerrungen betreiben, kann dies zu Schäden an den Lautsprechern und/oder am Verstärker führen. Reinigung Benutzen Sie ein leicht angefeuchtetes weiches Tuch mit einem milden Spülmittel. Benutzen Sie keine Chemikalien, Alkohol, Verdünner oder andere lösungsmittelhaltige Reiniger! Konformitätserklärung Wir, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, erklären hiermit für dieses Produkt die Übereinstimmung mit allen anwendbaren internationalen Sicherheitsnormen, Vorschriften sowie EG-Richtlinien. Gerätetyp/Type: KH 2800 Bochum, 30.11.2002 Hans Kompernaß - Geschäftsführer –
