Luft-till-vatten hydromodul + Tank Installationsinstruktioner medföljer. Serienummer och tillverkningsår finns angivet på namnskylten. Luft-til-vann Hydromodul + Tank Installasjonsinstruksjoner vedlagt. Se navneskiltet for serienummer og produksjonsår.

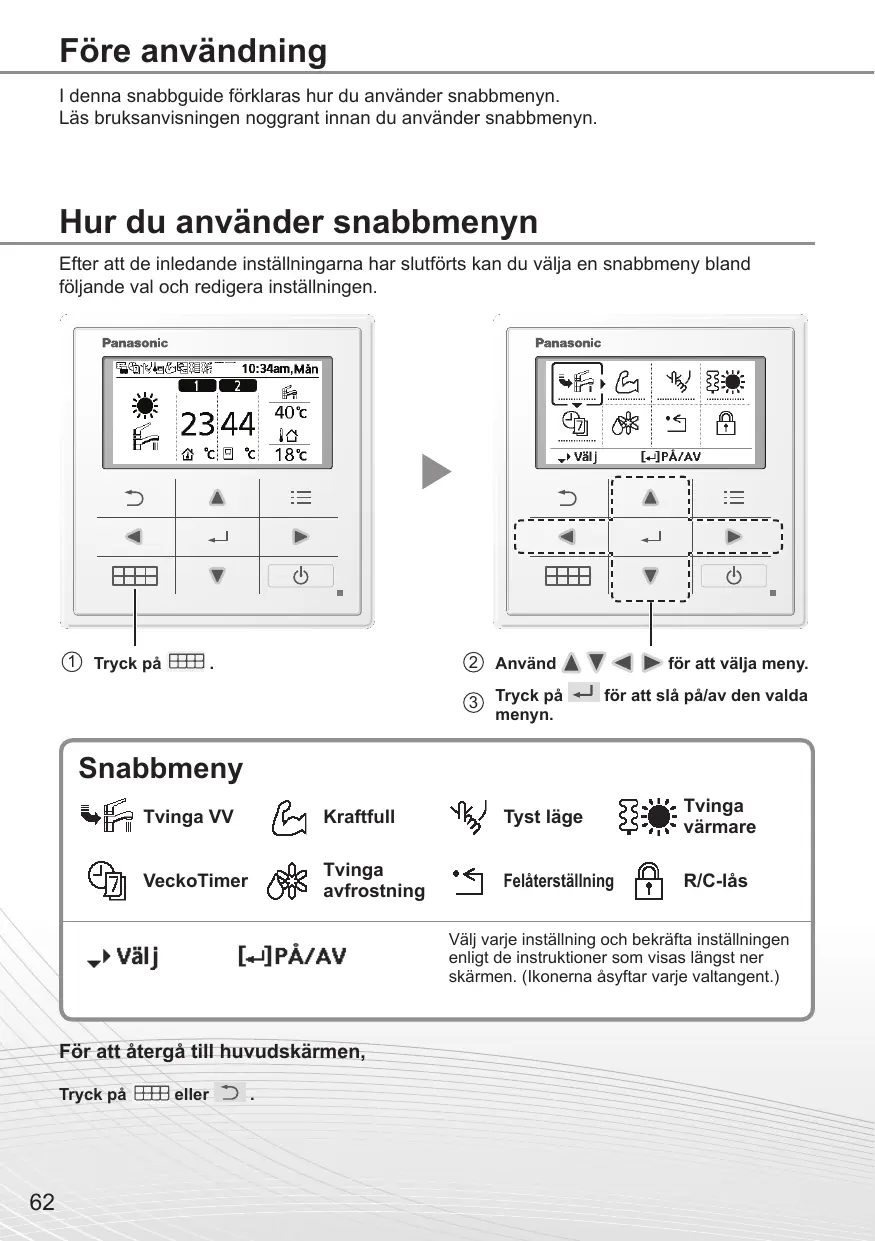

Före användning I denna snabbguide förklaras hur du använder snabbmenyn. Läs bruksanvisningen noggrant innan du använder snabbmenyn.

Hur du använder snabbmenyn Efter att de inledande inställningarna har slutförts kan du välja en snabbmeny bland följande val och redigera inställningen.

för att välja meny. för att slå på/av den valda

Välj varje inställning och bekräfta inställningen enligt de instruktioner som visas längst ner skärmen. (Ikonerna åsyftar varje valtangent.)

För att återgå till huvudskärmen, Tryck på

Hur du använder snabbmenyn Angående driftsikon Exempel:

Välj denna ikon för att slå på eller av tankvarmvattnet. Tryck på

för att bekräfta ditt val. • Tvinga VV är avslaget.

• Tvinga VV är påslaget.

■Obs: • Tvinga VV är inaktiverat när Tvinga värmare är påslaget. • Om Tvinga VV är avslaget bör drift & läge ändras tillbaka till den tidigare minneslagrade statusen.

Välj denna ikon för att driva värmnings-/ avkylningssystemet kraftfullt. för att bekräfta ditt val.

(Den kraftfulla driften startar ungefär 1 minut efter att • Kraftfullt läge stängs av.

trycks ner.) Svenska

• Det kraftfulla läget drivs i 30 minuter.

• Det kraftfulla läget drivs i 60 minuter.

• Det kraftfulla läget drivs i 90 minuter.

■Obs: • Kraftfull inaktiveras när driften stängs AV.

Välj denna ikon för att driva tyst. Tryck på

för att bekräfta ditt val.

(Den tysta driften startar ungefär 1 minut efter att

• Tyst läge stängs av.

• Tyst läge drivs på nivå 1.

• Tyst läge drivs på nivå 2.

• Tyst läge drivs på nivå 3. Nivå 3 är det tystaste läget.

• Välj detta för att ställa in en timer för tyst lägesdrift. Efter 1 sek fördröjning.

Välj ”Ja”. • Välj ”Ja” med knapparna

Välj förlopp ”1” - ”6”.

Välj ”Redigera”. • Om du väljer ”Radera” raderas timerinställningen för det valda förloppet. Ställ in timmen och minuterna.

■Obs: • Om tiden överlappar med ett annat förlopp visas ”Inställd tid överlappas!” på skärmen.

Hur du använder snabbmenyn Välj för att tvinga på värmaren. Tryck på

för att bekräfta ditt val.

(Läget Tvinga värmare startar ungefär 1 minut efter att

• Tvinga värmare är avslaget.

• Tvinga värmare är påslaget.

■Obs: • Tvinga värmare är inaktiverat om drift redan är på och ”Disabled due to Operation ON!” visas.

Välj denna ikon för att radera (avbryta) eller ändra den förinställda veckotimern. Tryck på

för att bekräfta ditt val. • Timer är inte PÅ.

• Timer är inställd.

Efter 1 sek fördröjning. Välj ”Ja”. • Om du väljer ”Nej” återgår skärmen till huvudskärmen.

• Timerinställning: Välj Timerinställning för att redigera veckotimern. • Kopiera timer: Välj för att kopiera en timerinställning. [Exempel på en timerinställning] Välj dag(ar) som du vill redigera med knapparna

Om alla 6 förlopp inte är förinställda visas denna skärm.

1 Välj förlopp ”1” - ”6”. 2 Ställ in timmen och minuterna för timern. 3 Välj PÅ/AV för timern. 4 Välj driftsläget. 1

• Välj läge med knapparna

5 Ställ in temperaturen för både Zon 1 och 2 (om ditt system har 2-zonsinställningen).

6 Ställ in tanktemperaturen.

■Obs: • Timer är inaktiverad om Tvinga värmare är på eller värme/kylväxlare är aktiverad. • Om du har förinställt veckotimern för 2 zoner måste du upprepa samma procedur med zon 2.

Hur du använder snabbmenyn Välj att avfrosta de frusna rören. Tryck på

för att bekräfta ditt val.

(Om läget är accepterat visas skärmen nedan.)

Tvinga avfrostning Välj för att återställa de föregående inställningarna om fel har inträffat. Tryck på

för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.) • Se till så att alla enheter är avstängda innan du väljer detta läge som återställer hela systemet till de föregående inställningarna.

Felåterställning Välj för att låsa fjärrkontrollen. för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.) Välj ”Ja”. (Huvudskärmen blir låst.) • Om ”Nej” väljs återgår skärmen till huvudskärmen.

För att låsa upp fjärrkontrollen Tryck på någon av tangenterna.

(Om läget har accepterats visas skärmen nedan.) Ange ett 4-siffrigt nummer (om numret är korrekt låses skärmen upp).

För att återställa glömt lösenord (under drift AV-skärmen) Tryck in

kontinuerligt i 5 sekunder.

(Om läget har accepterats visas skärmen nedan.) Välj ”Återst.”.

(Skärmen släcks efter 3 sekunder.)

Sådan låses fjernbetjeningen op Tryk på en vilkårlig tast.
