ST 400 - Stiksåg AEG - Gratis bruksanvisning och manual

Produkttyp	Sticksåg
Märke	AEG
Modell	ST 400
Effektförbrukning	400 W
Vikt	1,6 kg
Maximalt skärdjup i mjukt trä	60 mm
Maximalt skärdjup i trä	50 mm
Maximalt skärdjup i stål	3 mm
Maximalt skärdjup i aluminium	10 mm
Tomgångsslag	3000 min⁻¹
Slaglängd	19 mm
Geringsskärning upp till	45°
Strömförsörjning	Enfas växelström, spänning enligt typskylt
Dubbelisolation	Ja (DIN 57 740 / VDE 0740, CEE 20)
Störningsskydd	Enligt EN 55014
Skärtyper	Rakt, snett, kurvskärning, stickskärning
Pendelrörelse	Nej (modell utan pendelinställning)
Inställning av slagfrekvens	Nej (fast 3000 min⁻¹)
Transparent skydd	Ja, avtagbart för spånutsugning
Integrerad utsugningskanal	Ja, diameter 30 mm
Splitterkant	Tillbehör som tillval
Parallellanslag / cirkelstyrning	Tillbehör som tillval
Glidsko i plast	Tillbehör som tillval
Underhåll	Årlig kontroll av kolborstar hos AEG-service
Ljudnivå	82 dB(A) uppmätt, kan överstiga 85 dB(A) vid drift
Vibrationer	Acceleration 3 m/s²

Vanliga frågor - ST 400 AEG

Hur byter man sågklingan på AEG ST 400?

Koppla bort maskinen. Tryck ner det transparenta skyddet. Lossa stoppskruven cirka två varv med insexnyckeln under sulan. Sätt klingan i stödvalsens slits och för in den helt i slidstycket tills den når stoppet. Klingans axel ska nudda kragen. Dra åt skruven. Kontrollera positionen med skyddshandskar.

Hur lutar man sulan för snedskärning?

Koppla bort maskinen. Lossa sulans justerskruv. Ta sulan ur läget och lås den i önskad vinkel (15°, 30° eller 45°). Dra åt skruven. Vinkeln läses av på vredet. För andra vinklar, ställ in utanför lägena. Gör ett provskärning före slutskärning.

Kan jag justera skärhastigheten eller pendelrörelsen?

Nej, modell ST 400 har en fast hastighet på 3000 slag per minut och har ingen pendelinställning. Dessa funktioner finns på modellerna STEP 420, STEP 450, SPE 70 och SPE 80 A.

Hur ansluter man en dammsugare till sågen?

Den integrerade utsugningskanalen har en diameter på 30 mm. Använd en lämplig sugslang (t.ex. AEG referens 4932 3304 12). Sätt in slangen i kanalen med en vridning. Tryck ner det transparenta skyddet för optimal utsugning.

Vilka material kan jag skära med AEG ST 400?

Trä (upp till 50 mm), mjukt trä (60 mm), stål (3 mm), aluminium (10 mm), plast och gummi. Använd klingor som är anpassade för varje material.

Hur gör man en stickskärning?

Ställ in pendelrörelsen på 0 (om möjligt). Placera sulans framkant på skärpunkten (maskinen avstängd och urkopplad). Sätt på maskinen och för in klingan försiktigt i materialet. Stickskärning är endast möjlig i mjuka material som trä. För metaller, borra ett starthål.

Vilka är de viktiga säkerhetsföreskrifterna?

Använd alltid skyddsglasögon. Använd en dammmask och handskar. Koppla bort maskinen före byte av klinga eller justering. Ta aldrig bort spån när sågen är igång. Se till att strömkabeln är bakom maskinen. Använd en jordfelsbrytare för utomhusuttag.

Hur underhåller man AEG ST 400?

Låt kolborstarna kontrolleras en gång per år av en AEG-service. Använd endast AEG-delar och tillbehör. Be vid behov din serviceverkstad om en sprängskiss och ange typskyltens 10-siffriga nummer.

Vilka tillbehör finns för denna såg?

Tillvalsutrustning: splitterkant, parallellanslag med cirkelstyrning (parallellsnitt 0-200 mm och cirkelsnitt 100-400 mm), glidsko i plast för känsliga ytor och lämpliga sågklingor.

Vilken ljudnivå har sågen?

Den uppmätta ljudnivån är 82 dB(A) och kan överstiga 85 dB(A) vid drift. Använd alltid hörselskydd. Uppmätta vibrationer är 3 m/s².

BRUKSANVISNING ST 400 AEG

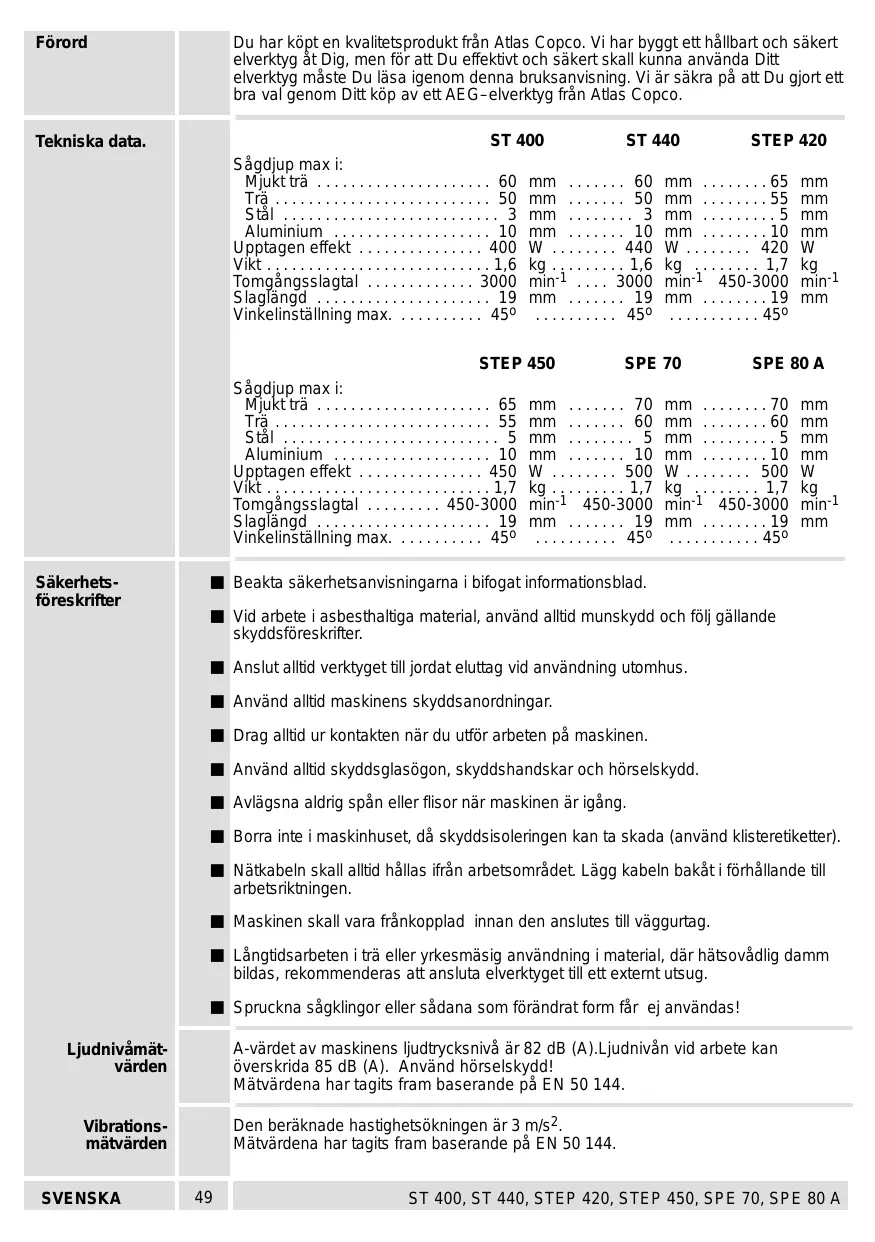

Förord	Du har köpt en kvalitetsprodukt是从 Atlas Copco. Vi har byggt ett hällbart och säkert elverktyg på Dig, men für att Du effektivt och säkert skall kunna använda Ditt elverktyg@måste Du lasaigenomenenna bruskanvisning. Vi ar säkra på att Du gjort ettbra val genom Ditt köp avett AEG-elerktyg fränn Atlas Copco.
Tekniska data.	ST 400		ST 440		STEP 420
	Sög djup max i: Mjukt trä 60 mm 60 mm 65 mm Trä 50 mm 50 mm 55 mm Stål 3 mm 3 mm 5 mm Aluminium 10 mm 10 mm 10 mm Uptagen effekt 400 W 440 W 420 W Vikt 1,6 kg 1,6 kg 1,7 kg Tomgangsslagtal 3000 min-1 3000 min-1 450-3000 min-1 Slaglängd 19 mm 19 mm 19 mm Vinkelinställning max. 45° 45° 45° 45°
	STEP 450		SPE 70		SPE 80 A
	Sög djup max i: Mjukt trä 65 mm 70 mm 70 mm Trä 55 mm 60 mm 60 mm Stål 5 mm 5 mm 5 mm 5 mm Aluminium 10 mm 10 mm 10 mm Uptagen effekt 450 W 500 W 500 W Vikt 1,7 kg 1,7 kg 1,7 kg Tomgangsslagtal 450-3000 min-1 450-3000 min-1 450-3000 min-1 Slaglängd 19 mm 19 mm 19 mm 19 mm Vinkelinställning max. 45° 45° 45° 45° 45°
Säkerhets-föreskrifter	■ Beakta säkerhetsanvisingarna i bifogat informationsblad. ■ Vid arbete i asbesthaltiga material, använd alltid munskydd och följ gällande skyddsföreskrifter. ■ Anslut alltid verktyget till jordat eluttag vid användning utomhus. ■ Använd alltid maskinens skyddsanordningar. ■ Drag alltid ur kontakten när du utför arbeten på maskinen. ■ Använd alltid skyddsglasögon, skyddshandskar och hörskelydd. ■ Avlagsna aldrig spân erlor flisor när maskinen är igäng. ■ Borra inte i maskinhuset, daß skyddsisoleringen kan ta skada (använd kisteretiketter). ■ Nätkabeln skall alltid hallas ifràn arbetsområdet. Lagg kabeln bakätt i forhällande till arbetsrikningen. ■ Maskinen skall vara fränkopplad innan den anslutes till vaggurtag. ■ Längtdarsabeten i träEller yrksemäsig använding i material, där hatsovådlig dammbildas, rekommanderas att ansluta elverktyget tillett externt utsug. ■ Spruckna sāgklingor ellseràsomaforändrat form fär ej användas!
Ljudnivämät-värden	A-värdet av maskinens ljudtrycksnivá ÅR 82 dB (A).Ljudniván vid arbete kan överskrida 85 dB (A).Använd horselskydd! Mätvärdena har tagits fram baserande på EN 50 144.
Vibrations-mätvärden	Den beräknade hastighetsökningen År 3 m/s2. Mätvärdena har tagitsfram baserande på EN 50 144.
SVENSKA	49	ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A

Användning	Sticksågen sāgar i trä, plast och metall. Den skär rakt, gering- och figursågar. Den fär endast användas: normalbruk.
Nätanslutning	Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutning fär också göras till uttagutan skyddsjord)davarktygen ár skyddisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörmingen ár enligt EN 55014.
Kort beskrivning
Spänblåsanordningen für effektiv renbläsning av skärlinjen.	Strömbrytarens utformning gör att den kan manövreras i bände främre och bakre grepposition.
Med slagtalsregleringen regleras steglös slagtalet (=sögbladets rörelse per min).(inte hosST 400, ST 440)	För kontinuereg drift lás strömbrytaren med lasknapp.
Skjutbart plastlock für optimal spänutsug.	Integerad utsugsstos für direktanslutting till spänutsug
Vid sängning i trä forhindra spänbrytskyddet onödig avsplitttring av skärkanten. (Tillbehör)	Integerad verktygsgarage für reservsågblad.
Bottenplattan kan für vinkelsängning upp till 45° ställas at báda sider, für dopp- och kantnärä sängning kan den flyttas bakat.	Pendelrörelsen forbätttra skäreffekten. Sägbladet trycks endast vid bakatgäendependelrösel mot materialet och lyfter vid framatgäende rörelse. Resultat: bättre spänutkast, minde friktion -> förhöjd skäreffekt. Med pendelslagomkopplaren kan pendelslagen anpassas für arbeten i olika material. (inte hosST 400, ST 440)
Genom motvikter på stötermen uppnäs en vibrationsutjämning som ger mjukgang.

Andringer: Text, Bilder och data overensättemmer med det tekniiska utforande som gäller vid tiden fortrycktermen. Andringer som har betydelse for Vidare utvecklingen av allaprodukter ar forbehälla.

Montering av sagblad	Drag alltid ur kontakten när du ut För arbeten på maskinen.1. Skjut täcklock nedät, sä lasskruv blir{lätt atkomlig.2. Lossa på lasskruv med hjälp av sexkanntyckel (sitter på bottenplattan).3. Lagg sāgblad i stödrullens spär och skjut det till anslaget helt in i stötarmen, se fig.4. Drag Åt lasskruven.5. Kontrolera att sāgbladet sitter fast. (Använd skyddshandskar!)
Inställning av stopplatta	Bottenplattan kan snaställas och skjutas fram och äter.Vinkelinställning ⇌ GeringLossa på stälskruv, frigör bottenplattan, ställ in önskad vinkel (15°, 30°, 45°) och drag Åt stälskruv. Vinklar kan läsas av på skala.För exakta vinkelskär, ut För first att provskär.Förskjuta ⇌ Dopsågning med läng sāgblad. Lossa på stälskruv, skjut bottenplattan bakål och drag Åt stälskruv. Bottenplattan fixeras i 0°-inställning.Förskjuta ⇌ Dopsågning med kort sāgblad och kantnärare ságning.Skruva ur stälskruv flytta bottenplattan bakål och läs stälskruv i bakre skruvhål.Aven ienna position kan bottenplattan skjutas fram och äter.
In-/urkoppling	Temporärt användandeStarta: tryck in strömbryreten. Stopp: slapp strömbryreten.Kontinuerlig användingeStarta: tryck Först in strömbryreten sedan lasknappen och slapp strömbryreten.Stopp: tryck in strömbryreten atan att röra stoppknappen.	2
SVENSKA	51	ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A

Vi intygar och ansvarar for, att denna produkt overenssammer med foljande norm och Dokument EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, enl. bestammelser och riktlinjerna 98/37/EG, 73/23/EWG, 89/336/EWG
