Produkttyp	Köksfläkt
Märke	AEG
Modell	NDC7791SW
Bredd	90 cm
Djup	50 cm
Höjd	60 cm (minst 45 cm)
Nettovikt	18 kg
Elektrisk anslutning	220-240 V, 50/60 Hz
Maximal effekt	300 W
Ljudnivå	62 dB (A) vid maxhastighet
Huvudfunktioner	Sug, luktfiltrering, LED-belysning, 4 hastigheter + intensivläge
Typ av utblås	Utvändig utblås eller recirkulation (med kolflitter)
Fettfilter	Metallfilter som kan tvättas i diskmaskin
Kolflitter	Aktivt kolflitter (tillval för recirkulation)
Belysning	2 LED-lampor (4 W var)
Kontroller	Elektroniska pekknappar med digital display
Underhåll och rengöring	Rengör fettfiltret varje månad eller efter 30 timmars användning; byt kolflitter var 4-6:e månad
Säkerhet	Automatiskt säkerhetsstopp vid överhettning
Reservdelar och reparerbarhet	Filter, lampor och elektronikkort tillgängliga via AEG:s kundservice; reparerbarhetsindex inte angivet
Allmän information	Bruksanvisning kan laddas ner gratis på notice-facile.com

Vanliga frågor - NDC7791SW AEG

Hur installerar jag köksfläkten AEG NDC7791SW på rätt sätt?

Installationen måste hålla ett säkerhetsavstånd på minst 65 cm ovanför en elektrisk spishäll och 75 cm för gasspis. Se till att utblåset följer lokala föreskrifter. För recirkulation, installera medföljande kolflitter.

Hur ofta måste jag rengöra fettfiltret?

Metallfettfiltren måste rengöras varje månad eller efter 30 timmars användning. Du kan tvätta dem i diskmaskin eller för hand med milt rengöringsmedel.

Hur byter jag LED-lampan i fläkten?

Stäng av apparaten och koppla ur den. LED-lamporna är klämda; använd en platt skruvmejsel för att försiktigt lossa dem. Byt mot en lampa av samma typ (4 W, G4).

Vilken typ av kolflitter ska användas och när ska den bytas?

Använd ett aktivt kolflitter kompatibelt med AEG-fläkten. Byt det var 4-6:e månad beroende på användning. Filtret är inte tvättbart.

Min fläkt låter ovanligt, vad gör jag?

Kontrollera att filtren är ordentligt fastsatta och rena. Ljud kan också komma från ett blockerat utblås eller instabil installation. Om ljudet kvarstår, kontakta kundtjänst.

Kan jag använda fläkten i recirkulationsläge utan extern kanal?

Ja, fläkten är designad för att fungera i recirkulation med ett kolflitter. Se till att filtret är installerat och att luften återcirkuleras via de övre sidoutloppen.

Hur justerar jag fläktens hastighet?

Använd pekknapparna: tryck på hastighetsknappen för att växla från 1 till 4 eller aktivera intensivläge för tillfällig maximal sugkraft (5 minuter).

Fjärrkontrollen fungerar inte, hur återställer jag den?

Om din modell har fjärrkontroll, ta ur batterierna och sätt tillbaka dem efter 10 sekunder. Kontrollera räckvidden (max 3 m). Om problemet kvarstår, byt batterier.

Var hittar jag reservdelsnummer för köksfläkten AEG NDC7791SW?

Se bruksanvisningen, den innehåller en sprängskiss med artikelnummer. Du kan också kontakta AEG:s kundtjänst eller söka på deras officiella webbplats.

Vad gör jag om LED-belysningen blinkar eller inte tänds?

Kontrollera att lamporna är ordentligt insatta. Försök ta bort dem och sätta tillbaka dem. Om blinkandet fortsätter är lampan troligen defekt; byt till en ny.

BRUKSANVISNING NDC7791SW AEG

6 Indikator för tredje hastighet Lyser upp när motorn byter till tredje hastighetsnivå.

7 Indikator för andra hastighet Lyser upp när motorn byter till andra hastighetsnivå.

Välkommen till AEG! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation:

www.aeg.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 294
2. SÄKERHETSANVISNINGAR....297
3. INSTALLATION....298
4. PRODUKTBESKRIVNING....298
5. DAGLIG ANVÄNDNING....299
6. SKÖTSEL OCH RENGÖRING....300
7. FELSÖKNING....302
8. MILJÖSKYDD.... 302

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

- Barn ska övervakas så att de inte leker med maskinen.

• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Håll barn och husdjur på avstånd när produkten används.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är avsedd för hushållsbruk över hällar, spisar och liknande matlagningsenheter.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

- Innan du utför något underhåll ska du koppla ur produkten från nätuttaget.

- FÖRSIKTIGHET: Åtkomliga delar kan bli heta under användning med tillagningsenheter.

- Använd endast skruvarna som medföljer, och om de inte levereras med produkten, använd skruvar som rekommenderas i installationsanvisningarna. Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

- VARNING! Underlåtenhet att installera skruvarna eller fästanordningen i enlighet med dessa instruktioner kan leda till elektrisk fara.

- Använd inte lim för att sätta fast produkten.

- Minsta avstånd mellan hållens yta på vilken kokkärlen står och nedre delen av produkten ska vara minst 65 cm, om inte annat anges i installationsanvisningarna för produkten eller hållen.

- Utsläpp av luft måste följa lokala föreskrifter.

- Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.

- Se till att ventilationsöppningarna inte är blockerade och att luften som uppsamlas av produkten inte förmedlas till en kanal som används för att avge rök och ånga från andra produkter (centralvärmesystem, termosifoner, vattenvärmare etc.).

- När produkten körs med andra produkter får det maximala vakuum som alstras i rummet inte överstiga 0,04 mbar.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

- Om sladduppsättningen är skadad måste den bytas ut mot en specialsladd som finns tillgänglig hos tillverkaren eller tillverkarens auktoriserade servicecenter.

- Om produkten är ansluten direkt till strömförsörjningen måste elinstallationen vara utrustad med en isoleringsanordning som gör det möjligt att koppla från produkten från elnätet vid alla poler. Komplett urkoppling måste överensstämma med de villkor som anges i överspänningskategorin III. Sättet för fränkoppling måste införlivas i det fasta kablaget i enlighet med gällande elinstallationsnormer.

- Flambera inte under produkten.

- Använd den inte för att låta farliga eller explosiva material och ångor strömma ut.

- Rengör produkten regelbundet med en mjuk trasa för att förhindra att ytmaterialet försämras.

- Använd inte ångrengöring, vattenspray, hårda slipmedel eller skarpa metallskrapor för att rengöra ytan på produkten. Använd bara neutrala rengöringsmedel.

- Rengör fettfiltren regelbundet (minst varannan månad) och avlägsna fettavlagringar för att förhindra brandrisk.

- Använd en trasa för att rengöra insidan av produkten.

2. SÄKERHETSANVISNINGAR

2.1 Installation

VARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Endast en behörig person får installera den här produkten.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Innan du installerar produkten ska du ta bort alla förpackningar, märkningen och skyddsfilmen.
• Installera inte avluften i ett hålrum i väggen, om inte hålrummet är konstruerat för detta ändamål.

2.2 Elektrisk anslutning

VARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Se till att parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Om symbolen ( ) finns på märkplåten måste produkten jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Låt inte elektriska ledningar trassla in sig.
• Använd inte grenuttag eller förlängningssladdar.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt

monterade kablar kan orsaka överhettning i kopplingsplinten.

- Anslut produkten till installationens slut. Kontrollera att man kan komma åt kontakten efter installationen.

2.3 Använd

VARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Denna produkt är endast avsedd för matlagning. Använd inte produkten för annat ändamål.
• Ändra inte produktens specifikationer.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd endast tillbehör som medföljer produkten.
• Håll flammor eller uppvärmda föremål borta från fetter och oljor under tillagning och fritering.
• Använd inte elektriska grillar som inte är täckta.
• Använd inte produkten som avlastningsyta.
• Använd inte förstoringsglas, kikare eller liknande optiska apparater för att titta direkt på produktens belysning.
• Om produkten fungerar med andra enheter får det maximala utvecklade trycket inte överstiga 4 Pa (4x10-5 bar).

2.4 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originaldelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.5 Avyttring

VARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta kommunen för information om hur produkten ska kasseras. • Koppla ur produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

VARNING!

Se säkerhetsavsnitten.

3.1 Installationsanvisningar

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

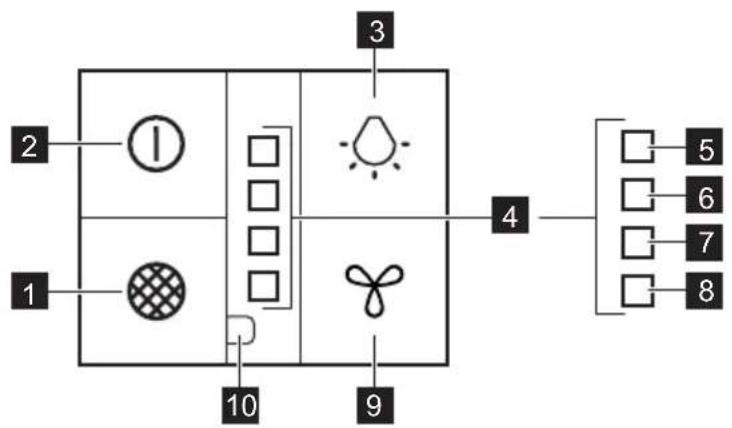

4.1 Översikt av kontrollpanelen

Funktion Beskrivning

1 Återställning av filter Återställer det aktiva filtermeddelandet.

2 Lägsta hastighet/av Motorn växlar till första hastighetsnivån. En andra tryckning stänger av produkten.

3 Lampa Tänder och släcker belysningen. Ändrar intensitet för belysning.

4 Indikatorer för fläkthastighet Indikerar fläkthastighetsnivåer.

5 Indikator för Boost Blinkar när motorn växlar till boost-nivå.

6 Indikator för tredje hastighet Tänds när motorn växlar till den tredje hastighetsnivån.

7 Indikator för andra hastighet Tänds när motorn växlar till den andra hastighetsnivån.

8 Breeze Indikator för första hastighet Blinkar när motorn växlar till Breeze-nivå eller tänds när motorn växlar till den första hastighetsnivån.

Funktion Beskrivning

Knapp för fläkthastighet Ändrar fläkthastighetsnivån.

Indikator för filter Påminner om att det är dags att byta eller rengöra kolfiltret och rengöra fettfiltret.

5. DAGLIG ANVÄNDNING

5.1 Använda fläkten

Se den rekommenderade hastigheten enligt tabellen nedan.

Breeze	Fräschar upp luften i köket efter tillagning vid en mycket låg ljudnivå. Funktionen stängs av automatiskt efter 60 minuter. Använd endast efter tillagning.
Första hastighet Under uppvärmning av mat, vid tillagning under lock.
Andra hastigheten Vid tillagning under lock på flera kokzoner eller brännare, lätt stekning.
Tredje hastigheten	Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.
Boost-funktion	Under kokning, stekning av stora mängder mat utan lock, mycket fukt. Efter 8 minuter återgår produkten till föregående inställning.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter innan och efter tillagning av mat.

Aktivera produkten

Använda fläkten:

Tryck på knappen för att starta spisfläkten. Produkten startar på den första hastighetsnivån. Tryck på knappen för att ställa in fläkthastighetsnivån i följande ordning: Breeze - Första hastighet - Andra hastighet - Tredje hastighet - Boost - Av.

Stänga av produkten

För att stänga av produkten, tryck på knappen igen eller håll inne knappen i 3 sekunder.

Perfect Illumination - Belysning

Aktivera och inaktivera belysningen

För att belysa tillagningsytan tryck på knappen. Tryck på knappen igen för att ändra belysningens intensitet i följande ordning: Maximal, Medium, Låg, Av.

För att släcka belysningen, håll inne knappen i 3 sekunder.

Ställa in färgtemperatur för belysning Använd fjärrkontrollen som medföljer produkten för att ställa in färgtemperaturen.

Se den separata användarhandboken som medföljer fjärrkontrollen.

5.2 Hob2Hood®

Funktionen kopplar hällen till en fläkt. Både hällen och fläkten är utrustade med en infraröd sändare. Fläkthastigheten bestäms utifrån lägesinställningen och temperaturen för det varmaste kokkärlet på hällen. Du kan

även använda hällen för att kontrollera fläkten manuellt. Funktionen kan aktiveras via hållens kontrollpanel.

För mer information om hur du använder funktionen, se hållens användarmanual.

5.3 Filtermeddelande

Filterlarmet fungerar som en påminnelse om att fettfiltret måste rengöras och att kolfiltret antingen behöver bytas ut eller rengöras, beroende på typ. Filtrets larmindikator blinkar regelbundet i 30 sekunder om fettfiltret måste rengöras. Filtrets larmindikator blinkar två gånger per sekund i 30 sekunder om kolfiltret måste bytas ut eller rengöras.

Denna funktion aktiveras av sig själv efter 40 timmars drift för fettfilter och 160 timmars drift för kolfilter.

Se Rengöra fettfiltret i kapitlet Underhåll och rengöring.

Se "Rengöra kolfiltret" eller "Byta ut kolfiltret" i kapitlet "Underhåll och rengöring".

För att återställa räknaren:

Håll inne knappen i 3 sekunder.

Filtrets larmindikator blinkar rött tre gånger och slutar blinka vid korrekt återställning.

För att aktivera eller inaktivera räknaren för kolfilter:

1. Säkerställ att fläkten och belysningen är avstängd.
2. Håll inne knapparna och i 3 sekunder.

Funktionen aktiveras om filtrets larmindikator blinkar rött en gång. Funktionen inaktiveras om filtrets larmindikator blinkar rött två gånger.

5.4 Inaktivera och aktivera panelljud

Så här inaktiverar eller aktiverar du panelljuden:

1. Se till att fläkten och belysningen är avstängd.
2. Håll inne knapparna och i 3 sekunder.

Om ljuden är aktiverade blinkar båda fläkthastighetsindikatorerna en gång och om ljuden är inaktiverade blinkar de två gånger.

Ljudet för avstängning av fläkten kan inte inaktiveras.

5.5 Fjärrkontroll

Produkten är försedd med en fjärrkontroll.

Se den separata användarhandboken som medföljer fjärrkontrollen.

6. SKÖTSEL OCH RENGÖRING

6.1 Rengöring

Rengöringsmedel

Använd inte rengöringsmedel eller borstar med slipeffekt.

Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.

Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk.

Rengör fläckar med ett milt diskmedel.

Håll fläkten ren

Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till brand.

Fettfilter kan diskas i diskmaskinen. Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

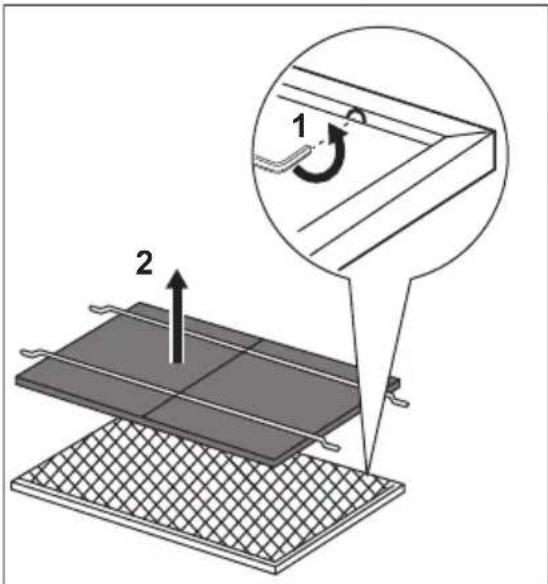

Kolfilter

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret. Se broschyren som medföljer tillbehöret.

Se till att det inte finns något kokkärl på hällen och att fläkten och hällen är bortkopplade från nätspänningen innan du utför något underhåll.

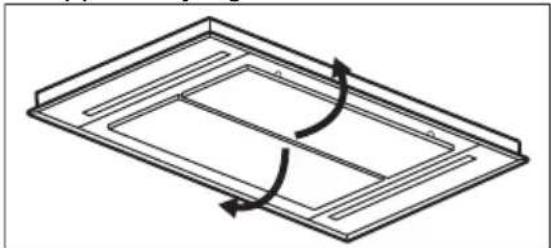

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

1. Öppna höljet genom att dra i det.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under huven (1).

1. Luta filtrets framkant något nedåt (2) och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp och rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning. Upprepa stegen för alla filter om tillämpligt.

6.3 Byta kolfiltret – tillval

Beroende på typ kan filtret regenereras eller inte. Se broschyren som medföljer filtret.

För att byta filtret:

1. Ta bort fettfiltren från maskinen. Se "Rengöring av fettfiltret" i det här kapitlet.
2. Ta bort klämmorna som håller fast filterbädden, därefter filterbädden.

1. Utför proceduren i omvänd ordning när du ska installera ett nytt filter.

6.4 Byte av LED-lampa

Produkten levereras med en LED-lampa. Denna del får endast bytas av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

7. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

7.1 Vad gör jag om ...

Problem Möjlig orsak Åtgärd
Du kan inte aktivera maskinen. Produkten är inte ansluten till nätspänning eller är felaktigt ansluten.	Kontrollera att ugnen är korrekt ansluten till strömförsörjningen.
Du kan inte aktivera maskinen. Brist på elektrisk nätspänning.	Kontrollera säkringen eller huvudbrytaren. Kontakta en behörig elektriker om säkringen eller brytaren fortsätter att bryta kretsen.
Lampan fungerar inte. Lampan är trasig. Kontakta ett auktoriserat servicecenter.
Ljusstyrkan eller färgtemperaturen för belysningen överensstämmer inte med instruktionerna.	Felaktig inställning för Perfect illumination.	Kontrollera om du kan ändra alla tre färg-temperaturerna med den medföljande fjärr-kontrollen.
	Lampan är trasig. Kontakta ett auktoriserat servicecenter.
Produkten absorberar inte ångorna ordentligt.	Motorhastigheten är inte till-räcklig för ångorna.	Öka motorns hastighet.

8. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

5.3 Filtre bildirimi
