Тип изделия	Кухонная вытяжка
Бренд	AEG
Модель	NDC7791SW
Ширина	90 см
Глубина	50 см
Высота	60 см (минимальная 45 см)
Вес нетто	18 кг
Электропитание	220-240 В, 50/60 Гц
Максимальная мощность	300 Вт
Уровень шума	62 дБ (А) на максимальной скорости
Основные функции	Всасывание, фильтрация запахов, LED-освещение, 4 скорости + интенсивный
Тип отвода воздуха	Внешний отвод или рециркуляция (с угольным фильтром)
Жировой фильтр	Металлические фильтры, моющиеся в посудомоечной машине
Угольный фильтр	Фильтр с активированным углем (опционально для рециркуляции)
Освещение	2 светодиодные лампы (по 4 Вт)
Управление	Электронное сенсорное управление с цифровым дисплеем
Обслуживание и очистка	Очищайте жировые фильтры каждый месяц или через 30 часов использования; меняйте угольный фильтр каждые 4–6 месяцев.
Безопасность	Автоматическое отключение при перегреве
Запасные части и ремонтопригодность	Фильтры, лампы и электронная плата доступны через сервисный центр AEG; индекс ремонтопригодности не указан
Общая информация	Инструкция по эксплуатации доступна для бесплатного скачивания на notice-facile.com

Часто задаваемые вопросы - NDC7791SW AEG

Как правильно установить вытяжку AEG NDC7791SW?

Установка должна соблюдать безопасное расстояние не менее 65 см над электрической варочной панелью и 75 см для газовой. Убедитесь, что отвод воздуха соответствует местным нормам. Для рециркуляции установите прилагаемый угольный фильтр.

Как часто нужно чистить жировые фильтры?

Металлические жировые фильтры следует очищать каждый месяц или после 30 часов использования. Их можно мыть в посудомоечной машине или вручную мягким моющим средством.

Как заменить светодиодную лампу вытяжки?

Выключите и отключите прибор. Светодиодные лампы закреплены защелками; используйте плоскую отвертку, чтобы осторожно отстегнуть их. Замените лампой того же типа (4 Вт, G4).

Какой угольный фильтр использовать и когда его менять?

Используйте угольный фильтр с активированным углем, совместимый с вытяжкой AEG. Меняйте его каждые 4-6 месяцев в зависимости от использования. Фильтр не подлежит мытью.

Моя вытяжка издает необычный шум, что делать?

Проверьте, надежно ли закреплены и чисты ли фильтры. Шум также может быть вызван засорением воздуховода или нестабильной установкой. Если шум сохраняется, обратитесь в сервисный центр.

Можно ли использовать вытяжку в режиме рециркуляции без внешнего воздуховода?

Да, вытяжка предназначена для работы в режиме рециркуляции с угольным фильтром. Убедитесь, что фильтр установлен и воздух рециркулируется через верхние боковые выходы.

Как регулировать скорость вытяжки?

Используйте сенсорные кнопки: нажмите кнопку скорости для переключения с 1 на 4 или включите интенсивный режим для временного максимального всасывания (5 минут).

Пульт дистанционного управления не работает, как его сбросить?

Если ваша модель оснащена пультом, извлеките батарейки и вставьте их обратно через 10 секунд. Проверьте дальность действия (макс. 3 м). Если проблема не устранена, замените батарейки.

Где найти номера запасных частей для вытяжки AEG NDC7791SW?

Обратитесь к инструкции по эксплуатации, она содержит взрыв-схему с номерами деталей. Вы также можете связаться со службой поддержки AEG или поискать на их официальном сайте.

Что делать, если светодиодное освещение мигает или не включается?

Проверьте, надежно ли вставлены лампы. Попробуйте извлечь их и вставить снова. Если мигание продолжается, возможно, лампа неисправна; замените ее на новую.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NDC7791SW AEG

Инструкция по эксплуатации | Кухонная вытяжка 244

Не фламбируйте под вытяжкой.

Риск пожара или удара током.

См. главу "Безопасность".

5. ПОВСЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

Perfect Illumination - Освещение

5.5 Дистанционное управление

См. главу "Безопасность".

1. КАУІПСІЗДІК АҚПАРАТЫ..... 155
2. КАУІПСІЗДІК ТУРАЛЫ НУСКАУЛАР.....158
3. OPHATY....159
4. БҰЙЫМ СИПАТТАМАСЫ.....160
5. ӘРКҮНДІК ҚОЛДАНУ....160
6. КҮТУ МЕНЕН ТАЗАЛАУ.... 162
7. АҚАУЛЫҚТЫ ТҮЗЕТУ 164
8. ҚОРШАҒАН ОРТАҒА ҚАТЫСТЫ ЖАҒДАЙЛАР.....164

4. БҰЙЫМ СИПАТТАМАСЫ

6. КҮТУ МЕНЕН ТАЗАЛАУ

8. ҚОРШАҒАН ОРТАҒА ҚАТЫСТЫ ЖАҒДАЙЛАР

2. БЕЗБЕДНОСНИ УПАТСТВА

2.1 Монтажа

ПРЕДУПРЕДУВАЊЕ!

Добро пожаловать в AEG! Благодарим вас за то, что вы остановили свой выбор на нашем изделии.

Найти инструкции по эксплуатации, а также рекомендации по использованию, устранению неисправностей, техническом обслуживании и ремонте: www.aeg.com/support

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.... 244
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....247
3. УСТАНОВКА....249
4. ОПИСАНИЕ ПРИБОРА.... 249
5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....250
6. УХОД И ОЧИСТКА....252
7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ...... 253
8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ..... 254

1. ⚠ СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей инструкцией. Изготовитель не несёт ответственность за травмы или ущерб, вызванные неправильной установкой и эксплуатацией. Обязательно храните данную инструкцию вместе с прибором для использования в будущем.

1.1 Безопасность детей и лиц с ограниченными возможностями

Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им представление об опасности, связанной с его

эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• Не подпускайте детей и домашних животных к прибору во время его работы.
• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Прибор предназначен для работы над варочными панелями, кухонными плитами и аналогичными приборами для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.
• Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных помещениях, где такое использование не превышает (среднего) уровня бытового использования. • Перед любым обслуживанием отключите прибор от сети питания.
• ПРЕДУПРЕЖДЕНИЕ. Во время совместной работы с приборами для приготовления пищи доступные для контакта части могут сильно нагреваться.
• Используйте только крепеж, идущий в комплекте с прибором. В случае отсутствия в комплекте крепежа используйте крепеж, рекомендованный в инструкции. Разместите прибор в безопасном месте, отвечающем требованиям установки.

• ВНИМАНИЕ! Неиспользование винтов или фиксирующего устройства в соответствии с данными Инструкциями может привести к поражению электрическим током. - Не используйте для монтажа прибора клеевые составы. - Если иное не оговорено в инструкции прибора или духового шкафа, минимальное расстояние между поверхностью варочной панели, на которой находится посуда, и наиболее низкой частью прибора должно составлять не менее 65 см. - Метод экстракции воздуха должен отвечать требованиям местных норм и положений. - Обеспечьте хорошую вентиляцию в помещении, где установлен прибор, чтобы избежать обратного притока газов, создаваемого устройствами, в которых происходит сгорание газа или других видов топлива (включая камины). - Убедитесь, что вентиляционные отверстия не перекрыты, и что отводимый прибором воздух не подается в трубу, используемую для отвода дыма и пара от других приборов (систем центрального отопления, термосифонов, водогреев и т.д.) - В случае совместной работы с другими приборами максимальное создаваемое в помещении разрежение не должно превышать 0,04 мбар. - Во избежание несчастного случая, замену поврежденного кабеля питания должен выполнять изготовитель, авторизованный сервисный центр или специалист с аналогичной квалификацией. - Поврежденный кабель следует заменить на специальный кабель, который можно приобрести у производителя или в авторизованном сервисном центре. - При подключении прибора непосредственно к электросети необходимо обеспечить наличие устройства, позволяющего отключать прибор от

электросети с разрывом между всеми контактами. Полное размыкание контактов должно отвечать условиям, предусмотренными для случаев перенапряжения категории III. Отсоединение кабеля должно выполняться в соответствии с правилами монтажа.

• Не готовьте под прибором блюда методом фламбирования.
• Не используйте прибор для отвода вредных или взрывоопасных материалов и паров.
• Во избежание повреждения покрытия прибора производите его регулярную очистку мягкой тряпкой.
• Не используйте для очистки поверхности прибора пароочистители, воду под давлением, жесткие абразивные чистящие средства или острые металлические скребки. Используйте только нейтральные моющие средства.
• Производите регулярную (как минимум раз в 2 месяца) очистку жировых фильтров и удаляйте с прибора жировые отложения во избежание риска пожара.
• Для очистки внутренней камеры прибора используйте тряпку.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Существует риск травмы, поражения электрическим током, пожара, получения ожогов или повреждения прибора.

• Установка прибора должна осуществляться только квалифицированным специалистом.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора. • Всегда будьте осторожны при перемещении прибора, поскольку он

тяжелый. Всегда используйте защитные перчатки и закрытую обувь.

• Перед монтажом прибора удалите все элементы упаковки, наклейки и защитную пленку. - Не встраивайте отводную трубу для воздуха в полость в стене, если только полость не предназначена для этих целей.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
• Если на табличке с техническими данными отсутствует символ ( ), прибор должен быть заземлен.
• Включайте прибор только в правильно установленную электрическую розетку с контактом заземления.
• Не допускайте спутывания электропроводов.
• Не пользуйтесь тройниками и удлинителями.
• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их невозможно было удалить без специальных инструментов.
• Убедитесь в правильности установки прибора. Неплотные и неправильно установленные соединения могут вызвать перегрев разъема.
• Подключайте прибор к электросети по окончании монтажа. Обеспечьте доступ к подключению к электросети после монтажа прибора.

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Данный прибор предназначен только для приготовления пищи. Не используйте прибор в других целях.
• Не вносите изменения в конструкцию данного прибора.
• При использовании прибора не касайтесь его мокрыми руками. Не

касайтесь прибора, если на него попала вода.

• Используйте только принадлежности, поставляемые вместе с прибором. • Во время варки и жарки не допускайте контакта жиров и масел с открытым пламенем и нагретыми предметами.
• Не используйте открытые электрогрили.
• Не используйте электроприбор для хранения каких-либо предметов.
• Запрещается смотреть непосредственно на подсветку прибора через лупу, в бинокль или при помощи аналогичных оптических приборов.
• Если прибор работает с другими устройствами, максимальное создаваемое давление не должно превышать 4 Па (4x10-5 бар).

2.4 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Применяйте только оригинальные запасные части.
• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.

2.5 Утилизация

ВНИМАНИЕ!

Существует опасность получения травм или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.
• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Инструкции по установке

Развернутые сведения о монтаже прибора см. в отдельном буклете по установке.

4. ОПИСАНИЕ ПРИБОРА

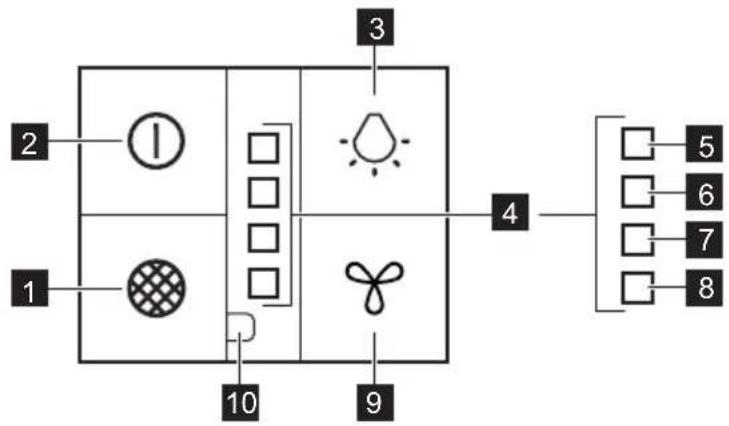

4.1 Общий вид панели управления

Функция Описание
1	Сброс фильтра Выполняет сброс активного уведомления о состоянии фильтра.
2	Первая скорость / Выкл Двигатель включается на первом уровне скорости. Второе нажа-тие выключает прибор.
3	Лампа освещения Включение и выключение освещения. Изменение интенсивности освещения.
4	Индикаторы скорости работы вентилятора Показывают уровни скорости работы вентилятора.
5	Индикатор функции «Boost» для повышения скорости Мигает, когда двигатель переключается на уровень повышения скорости в режиме «Boost».
6	Индикатор третьей скорости Загорается, когда двигатель переключается на третий уровень скорости.
7	Индикатор второй скорости Загорается, когда двигатель переключается на второй уровень скорости.
8	Breeze / Индикатор первой скорости Мигает, когда двигатель переключается на уровень Breeze, или загорается, когда двигатель переключается на первый уровень скорости.
9	Кнопка скорости вентилятора Изменяет уровень скорости работы вентилятора.

Функция Описание

Индикатор фильтра Напоминает о необходимости замены или мытья угольного фильтра или очистки жироулавливающего фильтра.

5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

5.1 Использование вытяжки

Рекомендованные значения скорости приведены в таблице ниже.

Breeze	Освежает воздух на кухне после приготовления пищи с очень низким уровнем шума. Функция автоматически отключается через 60 минут. Используйте только после приготовления.
Первая скорость Разогрев продуктов в посуде, накрытой крышками.
Вторая скорость	Приготовление в посуде, накрытой крышками, на нескольких зонах приготовления или конфорках. Жарка малой интенсивности.
Третья скорость	Кипячение и жарка большого количества продуктов без крышки, приготовление на нескольких зонах приготовления или конфорках.
Увеличение скорости	Кипячение и жарка большого количества продуктов без крышки, при высокой влажности. Через 8 минут прибор возвращается к предыдущей настройке.

Рекомендуется дать вытяжке поработать около 15 минут перед началом и по окончании приготовления.

Включение прибора

Включение вытяжки:

Нажмите кнопку для включения вытяжки. Прибор начнет работать на первом уровне скорости. Нажмите кнопку, чтобы установить уровень скорости работы вентилятора в следующем порядке: Breeze - Первая скорость - Вторая скорость - Третья скорость - Функция «Boost» для повышения скорости - Выкл.

Выключение прибора

Чтобы выключить прибор, нажмите кнопку ① еще раз или нажмите и удерживайте кнопку в течение 3 секунд.

Освещение Perfect Illumination

Включение и выключение освещения

Чтобы включить освещение варочной поверхности, нажмите кнопку ⚙️. Нажмите кнопку ⚙️ еще раз, чтобы изменить яркость освещения в следующем порядке: максимальная, средняя, низкая, выключено.

Для выключения освещения нажмите и удерживайте кнопку ⚙️ в течение 3 секунд.

Установка цветовой температуры освещения

Для настройки цветовой температуры освещения используйте пульт дистанционного управления, входящий в комплект поставки прибора.

См. отдельное руководство пользователя, прилагаемое к пульту дистанционного управления.

5.2 Hob2Hood®

Эта функция предназначена для соединения варочной панели с вытяжкой. Варочная панель и вытяжка оснащены коммутатором инфракрасных сигналов системы. Скорость вращения вентилятора определяется в зависимости от настроек режима работы и температуры самой горячей посуды на варочной панели. Кроме того, вы можете вручную изменять скорость работы вентилятора с помощью элементов управления варочной панели. Эту функцию можно включить на панели управления варочной панели.

Более подробную информацию об использовании данной функции см. в руководстве пользователя варочной панели.

5.3 Уведомление фильтра

Оповещение о состоянии фильтра служит для напоминания о необходимости очистки жироулавливающего фильтра и замены или очистки угольного фильтра в зависимости от его типа. Если необходимо провести очистку жироулавливающего фильтра, сигнальный индикатор фильтра регулярно мигает в течение 30 секунд. Если угольный фильтр необходимо заменить или очистить, сигнальный индикатор фильтра мигает дважды в секунду в течение 30 секунд.

Эта функция включается самостоятельно после 40 часов работы жироулавливающего фильтра и 160 часов работы угольного фильтра.

См. раздел «Очистка жироулавливающего фильтра» в главе «Уход и очистка».

См. раздел «Очистки угольного фильтра» или «Замены угольного фильтра» в главе «Уход и очистка».

Для сброса счетчика функции:

Нажмите и удерживайте кнопку Ⓧ в течение 3 секунд.

Сигнальный индикатор фильтра мигает красным три раза и перестает мигать для правильного сброса.

Включение или выключение счетчика для угольного фильтра:

1. Убедитесь, что вентилятор и освещение выключены.
2. Нажмите и удерживайте кнопки в течение 3 секунд.

Функция включается, если сигнальный индикатор фильтра мигает красным один раз. Функция выключается, если сигнальный индикатор фильтра дважды мигает красным.

5.4 Отключение и включение звуков панели

Чтобы выключить или включить звуковые сигналы панели:

1. Убедитесь, что вентилятор и освещение выключены.
2. Нажмите и удерживайте кнопки в течение 3 секунд.

Индикаторы скорости работы вентилятора мигнут один раз, если звуковые сигналы включены, и два раза, если звуковые сигналы отключены.

i

Звуковой сигнал выключения вытяжки не может быть отключен.

5.5 Пульт дистанционного управления

Прибор поставляется с системой дистанционного управления.

См. отдельное руководство пользователя, прилагаемое к пульту дистанционного управления.

6. УХОД И ОЧИСТКА

6.1 Примечание по очистке

Чистящие средства

Не используйте абразивные моющие средства и щетки.

Поверхность прибора протирайте мягкой тканью, смоченной в теплой воде с моющим средством.

После приготовления некоторые части прибора сильно нагреваются. Во избежание образования пятен необходимо дать прибору остыть и вытереть его насухо чистой тряпкой или бумажными полотенцами.

Очищайте пятна мягким моющим средством.

Держите вытяжку в чистоте

Раз в месяц производите очистку прибора и жироулавливающих фильтров. Тщательно очищайте внутренние поверхности и жироулавливающие фильтры от жира. Накопление жира или других отложений может привести к возгоранию.

Жироулавливающие фильтры можно мыть в посудомоечной машине.

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл.

Жироулавливающий фильтр может изменить цвет; это не повлияет на производительность прибора.

Угольный фильтр

Время насыщения угольного фильтра варьируется в зависимости от вида приготовления и регулярности очистки жироулавливающего фильтра. См. брошюру, прилагаемую к данному аксессуару.

Перед выполнением каких-либо работ по техническому обслуживанию убедитесь, что на варочной панели нет посуды и что вытяжка и варочная панель отключены от источника питания.

6.2 Очистка жироулавливающего фильтра

Фильтры фиксируются при помощи защелок и шпилек на противоположной стороне.

Очистка фильтра:

1. Для открывания крышки потяните ее.

1. Нажмите на рукоятку фиксирующей защелки на панели фильтра под вытяжкой (1).

1. Немного наклоните переднюю часть фильтра вниз (2), а затем потяните. Повторите первые два действия с другими фильтрами.
2. Очистите фильтры губкой с неабразивным моющим средством или вымойте их в посудомоечной машине.

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл. Жироулавливающий фильтр может изменить цвет; это не повлияет на производительность прибора.

1. Для установки фильтров на место выполните описанные выше два шага в обратном порядке. Повторите данные шаги со всеми фильтрами, если это применимо.

6.3 Замена угольного фильтра — дополнительно

В зависимости от типа фильтр может быть или не может быть восстановлен. См. инструкцию по применению, прилагаемую к фильтру.

Для замены фильтра:

1. Извлеките из прибора жироулавливающие фильтры. См. раздел «Чистка жироулавливающего фильтра» в этой главе.
2. Выньте защелки, удерживающие корпус фильтра, а затем и сам корпус фильтра.

1. Для установки нового фильтра выполните те же шаги в обратном порядке.

6.4 Замена лампы

В комплект поставки прибора входит светодиодная лампа. Данная деталь может быть заменена только техническим специалистом. В случае любых неисправностей см. «Сервис» главы «Указания по безопасности».

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

7.1 Поиск и устранение неисправностей

Проблема Возможная причина Способ устранения

Невозможно включить прибор. Прибор не подключен к электропитанию, или подключение произведено неверно.

Проверьте правильность подключения прибора и наличие напряжения в сети.

Проблема Возможная причина Способ устранения
Невозможно включить прибор. Отсутствие электропитания.		Проверьте предохранитель или главный выключатель. Если предохранитель или выключатель продолжают размыкать цепь, обратитесь к квалифицированному электрику.
Лампа не работает. Лампа освещения перегорела.		Обратитесь в авторизованный сервисный центр.
Уровень яркости или цветовая температура освещения отличаются от описанных в инструкциях.	Неправильная настройка Perfect illumination.	С помощью прилагаемого пульта дистанционного управления проверьте, можете ли вы переключаться между тремя вариантами цветовые температуры.
	Лампа освещения перегорела.	Обратитесь в авторизованный сервисный центр.
Прибор собирает недостаточное количество испарений.	Скорость работы двигателя недостаточна высока для количества образующихся испарений.	Увеличьте скорость работы двигателя.

8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте

вместе с бытовыми отходами бытовую технику, помеченную символом ✗ Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

Пятна очистите мягким моющим средством.

Регулярно чистите вытяжку.

1. Чтобы вернуть фильтр на место, выполните первые два шага в обратном порядке.
