NDC7791SW - Campana AEG - Manual d'usuari gratuït

Tipus de producte	Campana extractora de cuina
Marca	AEG
Model	NDC7791SW
Amplada	90 cm
Profunditat	50 cm
Alçada	60 cm (mínima 45 cm)
Pes net	18 kg
Alimentació elèctrica	220-240 V, 50/60 Hz
Potència màxima	300 W
Nivell sonor	62 dB (A) a velocitat màxima
Funcions principals	Aspiració, filtració d'olors, il·luminació LED, 4 velocitats + intensiu
Tipus d'evacuació	Evacuació exterior o reciclatge (amb filtre de carbó)
Filtre de greix	Filtres metàl·lics rentables al rentavaixelles
Filtre de carbó	Filtre de carbó actiu (opcional per a reciclatge)
Il·luminació	2 bombetes LED (4 W cadascuna)
Comandaments	Comandaments electrònics tàctils amb pantalla digital
Manteniment i neteja	Netegeu els filtres de greix cada mes o després de 30 hores d'ús; canvieu el filtre de carbó cada 4 a 6 mesos
Seguretat	Aturada automàtica de seguretat en cas de sobreescalfament
Peces de recanvi i reparabilitat	Filtres, bombetes i targeta electrònica disponibles a través del servei postvenda d'AEG; índex de reparabilitat no comunicat
Informació general	Manual d'ús descarregable gratuïtament a notice-facile.com

Preguntes freqüents - NDC7791SW AEG

Com instal·lar correctament la campana AEG NDC7791SW?

La instal·lació ha de respectar una distància de seguretat d'almenys 65 cm sobre una placa de cocció elèctrica i 75 cm per a cocció de gas. Assegureu-vos que l'evacuació sigui conforme a les normes locals. Per al reciclatge, instal·leu el filtre de carbó proporcionat.

Amb quina freqüència he de netejar els filtres de greix?

Els filtres de greix metàl·lics s'han de netejar cada mes o després de 30 hores d'ús. Podeu rentar-los al rentavaixelles o a mà amb un detergent suau.

Com substituir la bombeta LED de la campana?

Apagueu l'aparell i desconnecteu-lo. Les bombetes LED estan clipades; utilitzeu un tornavís pla per desbloquejar-les suaument. Substituïu per una bombeta del mateix tipus (4 W, G4).

Quin tipus de filtre de carbó utilitzar i quan canviar-lo?

Utilitzeu un filtre de carbó actiu compatible amb la campana AEG. Substituïu-lo cada 4 a 6 mesos segons l'ús. El filtre no és rentable.

La meva campana fa un soroll inusual, què fer?

Verifiqueu que els filtres estiguin ben fixats i nets. Un soroll també pot provenir d'un conducte d'evacuació obstruït o d'una instal·lació inestable. Si el soroll persisteix, contacteu amb el servei postvenda.

Puc utilitzar la campana en mode reciclatge sense conducte exterior?

Sí, la campana està dissenyada per funcionar en reciclatge amb un filtre de carbó. Assegureu-vos que el filtre estigui instal·lat i que l'aire es recirculi a través de les sortides laterals superiors.

Com ajustar la velocitat de la campana?

Utilitzeu els botons tàctils: premeu el botó de velocitat per passar d'1 a 4 o activeu el mode intensiu per a una aspiració màxima temporal (5 minuts).

El comandament a distància no funciona, com restablir-lo?

Si el vostre model està equipat amb un comandament a distància, traieu les piles i torneu-les a inserir després de 10 segons. Verifiqueu l'abast (màx. 3 m). Si el problema persisteix, substituïu les piles.

On trobar els números de peces de recanvi per a la campana AEG NDC7791SW?

Consulteu el manual d'ús, conté un esquema desglossat amb les referències de les peces. També podeu contactar amb el servei d'atenció al client d'AEG o cercar al seu lloc web oficial.

Què fer si la il·luminació LED parpelleja o no s'encén?

Verifiqueu que les bombetes estiguin ben encaixades. Proveu de treure-les i tornar-les a posar. Si el parpelleig continua, la bombeta pot estar defectuosa; substituïu-la per una de nova.

MANUAL D'USUARI NDC7791SW AEG

Benvinguts a AEG! Gràcies per triar el nostre electrodomèstic.

Consells d'ús, catàlegs, instruccions per a la resolució de problemes, informació

sobre servei i reparació:

www.aeg.com/support

Subjecte a canvis sense preavís.

CONTINGUT

1. INFORMACIÓ DE SEGURETAT.... 13
2. INSTRUCCIONS DE SEGURETAT....16
3. INSTAL·LACIÓ....17
4. DESCRIPCIÓ DEL PRODUCTE....17
5. ÚS DIARI....18
6. CURA I NETEJA.... 20
7. RESOLUCIÓ DE PROBLEMES....21
8. QÜESTIONS MEDIAMBIENTALS.... 22

1. INFORMACIÓ DE SEGURETAT

Abans d'instal·lar i utilitzar l'aparell, llegiu detingudament les instruccions subministrades. El fabricant no es fa responsable de cap dany o lesió que sigui el resultat d'un ús o una instal·lació incorrectes. Mantingueu sempre les instruccions en un lloc segur i accessible per a futures consultes.

1.1 Seguretat dels infants i de les persones vulnerables

• Els nens majors de 8 anys i les persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixements poden fer servir aquest aparell només si estan supervisats o han rebut instruccions sobre l'ús segur de l'aparell i si comprenen els perills als quals s'exposen. Els infants de menys de 8 anys i les persones amb discapacitats greus i complexes s'han de mantenir allunyats de l'aparell, tret que se'ls supervisi contínuament.
• Els infants han d'estar vigilats per a assegurar-se que no juguen amb l'aparell.
• Manteniu tot l'embalatge lluny dels infants i llenceu-los correctament.
• Manteniu els infants i els animals allunyats de l'aparell quan estigui en funcionament.
• Els infants no han de dur a terme operacions de neteja i manteniment de l'aparell sense supervisió.

1.2 Seguretat general

• Aquest aparell està destinat només a ús domèstic sobre plaques, cuines i aparells de cocció similars.
• Aquest aparell està dissenyat per a ús domèstic individual en interiors.
• Aquest aparell es pot utilitzar a oficines, habitacions d'hotels, habitacions d'hostals, cases rurals i altres allotjaments similars quan aquest ús no superi els nivells (mitjans) d'ús domèstic.

- Abans de dur a terme qualsevol manteniment, disconnecteu l'aparell del subministrament elèctric.

- PRECAUCIÓ: Les parts accessibles poden escalfar-se si esteu fent servir aparells de cocció.

- Feu servir únicament els cargols subministrats amb l'aparell; si no els inclou, utilitzeu cargols com els recomanats a les instruccions d'instal·lació. Instal·leu l'aparell en un lloc segur i adequat, d'acord amb els requisits d'instal·lació.

- AVÍS: Si els cargols no es posen o no es fixa el dispositiu d'acord amb aquestes instruccions, pot causar riscos elèctrics.

- No feu servir adhesius per fixar l'aparell.

- La distància mínima entre la superfície de la placa sobre la qual reposen els estris de cuina i la part baixa de l'aparell ha de ser d'un mínim de 65 cm, tret que les instruccions d'instal·lació de l'aparell o la placa indiquin el contrari.

- La sortida d'aire ha de complir amb les normatives locals.

- Assegureu-vos que el lloc d'instal·lació de l'aparell estigui ben ventilat per evitar el reflux de gasos procedents

d'aparells que utilitzen altres combustibles, inclosos els de flama directa.

- Assegureu-vos que les obertures de ventilació no estiguin obstruïdes i que l'aire absorbit per l'aparell no vagi dirigit cap a un conducte que serveixi per a l'evacuació de fums i vapors d'altres aparells (sistemes de calefacció central, termosifons, escalfadors d'aigua, etc.).

- Quan l'aparell funcioni amb altres aparells, el buit màxim generat a l'estança no pot superar els 0,04 mbar.

- Si el cable d'alimentació està danyat, el fabricant, el centre de servei autoritzat o bé una persona qualificada l'haurà de substituir per evitar qualsevol perill elèctric.

- Si el joc de cables està danyat, el fabricant o el seu respectiu Centre de servei autoritzat l'haurà de substituir per un altre joc de cables especial.

- Si l'aparell està connectat directament a l'alimentació elèctrica, la instal·lació elèctrica ha d'estar equipada amb un dispositiu aïllant que permeti desconnectar l'aparell de la xarxa elèctrica en tots els pols. S'ha de garantir una desconnexió completa amb les condicions especificades a la categoria de sobretensió III. Cal incorporar els mitjans per a la desconnexió en el cablejat fix d'acord amb les normes de cablejat.

- No feu servir l'aparell per expulsar materials i vapors perillosos o explosius.

- Netegeu l'aparell regularment amb un drap suau per evitar el deteriorament del material de la superfície.

- No feu servir netejadors de vapor, aigua polvoritzada, netejadors abrasius agressius ni rascadors metàl·lics esmolats per netejar la superfície de l'aparell. Feu servir només detergents neutres.

- Netegeu els filtres de greix regularment (almenys cada 2 mesos) i elimineu els dipòsits de greix per evitar riscos d'incendi.

- Feu servir un drap per netejar l'interior de l'aparell.

2. INSTRUCCIONS DE SEGURETAT

2.1 Instal·lació

! AVÍS!

Risc de lesió, descàrregues elèctriques, incendi, cremades o danys a l'aparell.

• La instal·lació d'aquest aparell ha d'anar a càrrec d'una persona qualificada.
• No instal·leu ni utilitzeu aparells que estiguin avariats.
• Seguiu les instruccions d'instal·lació subministrades amb l'aparell.
• Vigileu quan moveu l'aparell, ja que pesa molt. Feu servir sempre guants de seguretat i calçat tapat.
• Abans d'instal·lar l'aparell, traieu tot l'embalatge, les etiquetes i el film protector.
• No instal·leu el sistema d'escapament d'aire en una cavitat de la paret, tret que la cavitat estigui dissenyada per a aquest propòsit.

2.2 Connexió elèctrica

! AVÍS!

Risc d'incendi i descàrrega elèctrica.

• Totes les connexions elèctriques les ha de dur a terme un tècnic qualificat.
• Assegureu-vos que els paràmetres de la placa de característiques siguin compatibles amb les característiques elèctriques del subministrament elèctric.
• L'aparell s'ha de connectar a una presa de terra si el símbol (☐) no està imprès a la placa de característiques.
• Feu servir sempre un sòcol antixoc correctament instal·lat.
• No deixeu que el cable d'alimentació s'enredi.
• No feu servir adaptadors de múltiples endolls ni allargadors.
• Si el sòcol de la presa de corrent està solt, no connecti l'endoll.
• No estireu el cable d'alimentació per desconnectar l'aparell. Estireu sempre l'endoll.
• Totes les peces que asseguren la protecció contra descàrregues elèctriques de components aïllats i amb corrent s'han de fixar de manera que no es puguin afluixar sense eines.
• Assegureu-vos que l'aparell estigui instal·lat correctament. Si el cable d'alimentació està solt o s'ha instal·lat incorrectament, el terminal podria escalfar-se excessivament.
• Connecteu l'aparell només quan s'acabi la instal·lació. Assegureu-vos que hi hagi accés a un punt de subministrament elèctric després de la instal·lació.

2.3 Utilització

! AVÍS!

Risc de lesió, cremades i descàrregues elèctriques.

• Aquest aparell només té finalitats culinàries. No el feu servir amb altres finalitats.
• No modifiqueu les especificacions d'aquest aparell.
• No feu servir l'aparell amb les mans molles ni quan l'aparell estigui en contacte amb l'aigua.
• Utilitzeu només els accessoris subministrats amb l'aparell.
• Mantingueu les flames o els objectes escalfats allunyats de greixos i olis quan el feu servir per cuinar.
• No feu servir graelles elèctriques sense tapar.
• No feu servir l'aparell com a superfície d'emmagatzematge.
• No feu servir lupes, prismàtics ni dispositius òptics semblants per mirar directament la il·luminació de l'aparell.
• Si l'aparell funciona junt amb altres dispositius, la pressió màxima desenvolupada no pot excedir de 4 Pa (4x10-5 bar).

2.4 Manteniment i reparació

- Per reparar l'aparell, poseu-vos en contacte amb un centre tècnic autoritzat. Utilitzeu sempre recanvis originals.

- Quant a les bombetes incloses amb aquest producte i les que es venen per separat: estan dissenyades, o bé per aguantar condicions físiques extremes (temperatura, vibracions, humitat) en electrodomèstics, o bé per indicar l'estat de funcionament de l'aparell. No estan dissenyades per a qualsevol altre ús i no són indicades per a la il·luminació d'habitacions domèstiques.

2.5 Eliminació

AVÍS!

Risc de lesions o ofegament.

• Poseu-vos en contacte amb les vostres autoritats municipals per saber com eliminar l'aparell.
• Desconnecteu l'aparell del subministrament elèctric.
• Talleu el cable d'alimentació arran de l'aparell i llenceu-lo.

3. INSTAL·LACIÓ

AVÍS!

Consulteu els capítols de seguretat.

3.1 Instruccions d'instal·lació

Per obtenir informació completa sobre la instal·lació de l'aparell, consulteu el fulletó d'instal·lació.

4. DESCRIPCIÓ DEL PRODUCTE

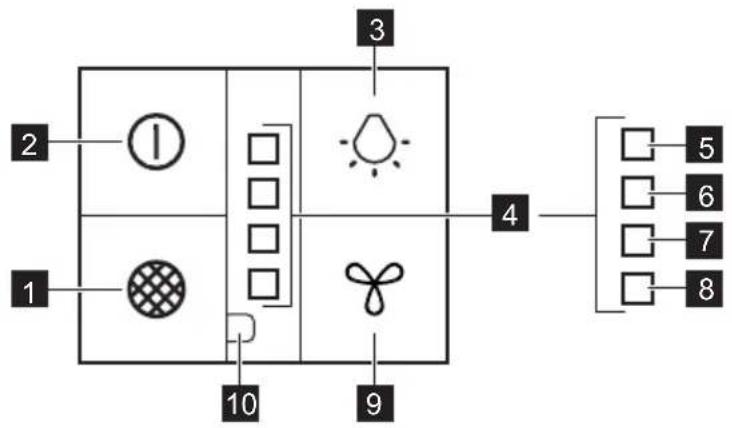

4.1 Visió general del tauler de control

Funcions Descripció

Restabliment del filtre Reinicia la notificació activa del filtre.

Primera velocitat/Apagat El motor canvia a la primera velocitat. L'aparell s'apaga en prémer dues vegades.

Funcions Descripció
3	Llum Encén i apaga els llums. Canvia la intensitat del llum.
4	Indicadors de velocitat de venti-lador Indiquen els nivells de velocitat del ventilador.
5	Indicador Speed Boost Parpelleja si el motor canvia al mode Speed Boost.
6	Indicador de tercera velocitat S'encén si el motor canvia al tercer nivell de velocitat.
7	Indicador de segona velocitat S'encén si el motor canvia al segon nivell de velocitat.
8	Breeze / Indicador de primera velocitat Parpelleja si el motor canvia al nivell Breeze o s'encén si el motor canvia a la primera velocitat.
9	Botó de velocitat del ventilador Canvia el nivell de velocitat del ventilador.
10	Indicador de filtre Us recorda quan toca canviar o netejar el filtre de carbó i netejar el filtre de greixos.

5. ÚS DIARI

5.1 Ús de la campana

Comproveu la velocitat recomanada a la taula següent.

Breeze	Renova l'aire de la cuina després de cuinar amb un nivell de soroll molt baix. La funció es desactiva automàticament després de 60 minuts. Utilitzeu-la només després de cuinar.
Primera velocitat Quan estigueu escalfant menjar, cuinant amb els estris tapats.
Segona velocitat	Quan estigueu cuinant amb recipients tapats en diverses zones de cocció o cremadors, fregint suaument.
Tercera velocitat	Quan estigueu bullint i fregint grans quantitats de menjar sense tapa, fent servir diverses zones de cocció o cremadors.
Augment de la velocitat	Mentre estigueu bullint i fregint grans quantitats de menjar sense tapa i hi hagi molta humitat. Després de 8 minuts, l'aparell recuperarà a la seva configuració anterior.

Es recomana deixar la campana en funcionament durant uns 15 minuts abans i després de la cocció.

Activació de l'aparell

Per utilitzar la campana:

Premeu el botó ① per activar la campana. L'aparell comença a funcionar al primer nivell de velocitat. Premeu el botó ② per ajustar el nivell de velocitat del ventilador en l'ordre següent: Breeze - Primera velocitat - Segona velocitat - Tercera velocitat - Mode Speed Boost - Apagat.

Desactivació de l'electrodomèstic

Per apagar l'aparell, premeu un altre cop el botó ⓑ mantingueu premut el botó durant 3 segons.

Perfect Illumination - Llums

Activació i desactivació dels llums

Premeu el botó per il·luminar la superfície de cocció. Torneu a prémer el botó per modificar la intensitat del llum en el següent ordre: Màxima, Mitjana, Baixa, Apagat.

Per apagar els llums, mantingueu premut el botó durant 3 segons.

Configuració de la temperatura de color del llum

Per configurar la temperatura de color del llum, feu-ho amb el control remot subministrat amb l'aparell.

Vegeu el manual d'usuari separat que es subministra amb el control remot.

5.2 Hob2Hood®

És una funció que connecta la placa a una campana. Tant la placa com la campana incorporen un comunicador de senyals infrarojos. La velocitat del ventilador es determina segons el mode seleccionat i la temperatura de l'estri de cuina més calent de la placa. Altrament, podeu controlar manualment el ventilador utilitzant la placa. Aquesta funció es pot activar des del tauler de control de la placa.

Per obtenir més informació sobre com utilitzar aquesta funció, consulteu el manual d'usuari de la placa.

5.3 Notificació del filtre

L'alarma del filtre serveix d'avisador de que cal netejar els filtres de greixos i substituir o netejar el filtre de carbó, depenent de quin es tracti. L'indicador d'alarma del filtre parpelleja regularment durant 30 segons si cal netejar el filtre de greixos. L'indicador d'alarma del filtre parpelleja dues vegades per segon durant 30 segons si cal substituir o netejar el filtre de carbó.

Aquesta funció s'activa de manera independent després de 40 hores de funcionament per al filtre de greixos i 160 hores de funcionament per al filtre de carbó.

Consulteu l'apartat "Neteja del filtre de greix" al capítol "Cura i neteja".

Vegeu "Neteja del filtre de carbó" o "Substitució del filtre de carbó" al capítol "Cura i neteja".

Per restablir el comptador:

Premeu el botó 🌐 durant 3 segons.

L'indicador d'alarma del filtre parpelleja tres vegades en vermell i es para si el restabliment s'ha fet correctament.

Per activar o desactivar el comptador per al filtre de carbó:

1. Assegureu-vos que el ventilador i el llum estiguin apagats.
2. Mantingueu premuts els botons i durant 3 segons.

La funció s'activa si l'indicador d'alarma del filtre parpelleja una vegada en vermell. La funció es desactiva si l'indicador d'alarma del filtre parpelleja dues vegades en vermell.

5.4 Desactivació i activació dels sons del tauler

Per activar o desactivar les funcions del tauler de control:

1. Assegureu-vos que el ventilador i el llum estiguin apagats.
2. Mantingueu premuts els botons durant 3 segons. Els indicadors de velocitat del ventilador parpellegen un cop si els sons estan activats i ho fan dos cops si no ho estan.

El so de desactivació de la campana no es pot desactivar.

5.5 Comandament a distància

L'aparell se subministra amb un comandament a distància.

6. CURA I NETEJA

No utilitzeu detergents ni raspalls abrasius. Netegeu la superfície de l'aparell amb un drap suau mullat amb aigua tèbia i un detergent suau.

Després de cuinar, algunes parts de l'aparell poden estar calentes. Per evitar taques, l'aparell s'ha de deixar refredar i eixugar amb un drap net o paper de cuina.

Netegeu les taques amb un detergent suau.

Mantenir la campana neta

Netegeu l'aparell i els filtres de greixos cada mes. Netegeu tota presència de greix de l'interior i dels filtres de greixos. L'acumulació de greix o altres residus pot provocar un incendi.

Els filtres de greixos es poden rentar al rentavaixella. El rentavaixella s'ha de configurar a una temperatura baixa i amb un cicle curt. Pot ser que el filtre de greixos perdi color, però això no influeix en el rendiment de l'aparell.

Filtre de carbó

El temps de saturació del filtre de carbó varia segons el tipus de cocció i la freqüència amb què netegeu el filtre de greixos. Consulteu el fulletó que acompanya l'accessori.

Abans de fer qualsevol operació de manteniment, assegureu-vos que no hi hagi cap estri de cuina sobre la placa i que la campana i la placa estiguin desconnectades de la font d'alimentació.

Vegeu el manual d'usuari separat que es subministra amb el control remot.

6.2 Neteja del filtre de greixos

Els filtres es munten amb l'ajuda de clips i passadors al costat oposat.

Per netejar el filtre:

1. Estireu la tapa per obrir-la.

1. Premeu la nansa del clip de muntatge al panell del filtre sota la campana (1).

1. Inclineu lleugerament la part frontal del filtre cap avall (2) i, a continuació, estireu. Repetiu els dos primers passos per a tots els filtres.
2. Netegeu els filtres amb una esponja amb detergents no abrasius o al rentavaixella.

El rentavaixella s'ha de configurar a una temperatura baixa i amb un cicle curt. Pot ser que el filtre de greixos perdi color, però això no influeix en el rendiment de l'aparell.

1. Per tornar a muntar els filtres, seguiu els primers dos passos en ordre invers. Repetiu els passos per a tots els filtres, si escau.

6.3 Substitució del filtre de carbó - opcional

Segons el tipus, el filtre es pot regenerar o no. Consulteu el fulletó subministrat amb el filtre.

1. Traieu els filtres de greixos de l'aparell. Consulteu l'apartat "Neteja del filtre de greixos" d'aquest capítol.
2. Traieu els clips que subjecten el llit del filtre i després el llit del filtre.

1. Per instal·lar un filtre nou, seguiu els mateixos passos en ordre invers.

6.4 Substitució de la bombeta

Aquest aparell se subministra amb una bombeta LED. Aquesta part només la pot substituir un tècnic. En cas de funcionament deficient, consulteu "Servei" al capítol "Instruccions de seguretat".

7. RESOLUCIÓ DE PROBLEMES

AVÍS!

Consulteu els capítols de seguretat.

7.1 Què fer si...

Problema Possible causa Solució

No es pot engegar l'aparell. L'aparell no està connectat al subministrament elèctric o no està connectat correctament.	Comproveu que l'aparell estigui connectat correctament al subministrament elèctric.
No es pot engegar l'aparell. No hi ha alimentació elèctrica.	Comproveu el fusible o l'interruptor principal de subministrament elèctric. Si el fusible o l'interruptor segueixen saltant, poseu-vos en contacte amb un lampista.
El llum no funciona. La bombeta és defectuosa. Posi's en contacte amb el servei autoritzat més proper.
Problema Possible causa Solució
La intensitat o la temperatura de color del llum no corresponen al que diuen les instruccions.	Ajust Perfect illumination incorrecte.	Comproveu si podeu canviar les tres temperatures de color utilitzant el control remot subministrat.
	La bombeta és defectuosa. Posi's en contacte amb el servei autoritzat més proper.
L'aparell no absorbeix prou els vapors.	La velocitat del motor no és l'adequada per als vapors que es generen.	Augmenta la velocitat del motor.

8. QÜESTIONS MEDIAMBIENTALS

Recicleu els materials amb el símbol Dipositeu l'embalatge en contenidors adequats per al seu posterior reciclatge. Ajudeu a protegir el medi ambient i la salut humana i a reciclar les deixalles procedents d'aparells elèctrics i electrònics. No llenceu a

les escombraries domèstiques els aparells amb el símbol Porteu el producte a les instal·lacions de reciclatge locals o poseu-vos en contacte amb la seva oficina municipal.
