Produkttyp	Gasspis med elektrisk ugn
Märke	Atag
Modell	HG3271MBB
Mått (B x H x D)	90 x 85 x 60 cm
Nettovikt	70 kg
Gasanslutning	Naturgas (G20) eller gasol (G30/G31), omställning möjlig
Elanslutning	230 V / 50 Hz, 3,5 kW
Antal brännare	5 gasbrännare varav en wok med trippelkrona
Brännareffekt	Från 1,0 kW (hjälpbrännare) till 4,5 kW (wok)
Ugnstyp	Elektrisk multifunktionsugn med varmluft och grill
Ugnsvolym	70 liter
Ugnens energiklass	A
Ugnsfunktioner	Varmluft, naturlig konvektion, grill, bottenvärme, avfrostning
Manöverdon	Vred för gas och elektronisk programmerare för ugnen
Tändning	Inbyggd elektronisk tändning
Gassäkerhet	Termoelement på varje brännare (automatisk avstängning vid slockning)
Barnsäkerhet	Låsning av ugnens manöverdon
Ugnsbelysning	Uttagbar halogenlampa
Rengöring	Demonterbara brännare, ugnsvägg i pyrolytisk emalj (självrengörande)
Medföljande tillbehör	Emaljerat galler, långpanna, pizzabakplåt
Tillgång på reservdelar	Originaldelar från Atag tillgängliga i 10 år efter köp
Reparerbarhet	Reparationsindex: 7,4 / 10 (enligt gällande standard)

Vanliga frågor - HG3271MBB Atag

Hur installerar jag spisen Atag HG3271MBB?

Installationen måste utföras av en kvalificerad fackman. Se till att rummet är väl ventilerat. Anslut gasen enligt gällande normer (naturgas eller gasol beroende på medföljande kit). Anslut ugnen till ett jordat 230 V-uttag. Justera fötterna för att nivellera apparaten.

Hur byter man från naturgas till gasol (butan/propan)?

Omställningssatsen medföljer spisen. Byt ut brännarnas munstycken (se tabell i bruksanvisningen) och justera primärluftflödet. Efter omställning ska brännaren ge en stabil blå låga. Kontakta en auktoriserad tekniker vid behov.

Ugnen värmer inte, vad gör jag?

Kontrollera först att programmeraren är inställd på en tillagningsfunktion (inte av-läge). Se till att elförsörjningen är aktiv. Om ugnen fortfarande är kall kan värmeelementet eller termostaten vara defekt. Kontakta i så fall kundtjänst.

Hur rengör man brännare i gjutjärn?

Låt svalna helt. Ta bort brännarlocken och -huvudena. Tvätta dem i varmt tvålvatten med en icke-slipande svamp. Torka noggrant innan du sätter tillbaka. Använd aldrig starka rengöringsmedel som kan skada emaljen.

Ugnsluckan stängs inte ordentligt, vad gör jag?

Kontrollera att inget hinder blockerar stängningen. Om gångjärnen är felinställda kan de justeras genom att vrida på skruvarna på luckans sidor. Om problemet kvarstår måste luckan riktas in av en fackman.

Hur använder man ugnens grill?

Välj grillfunktion (sicksack-symbol). Förvärm i 5 minuter. Placera maten på det övre gallret. Håll koll på tillagningen för att undvika bränning. Observera att grillmotståndet blir mycket hett.

Vad gör jag om lågan på en brännare är gul eller ostabil?

En gul låga indikerar ofullständig förbränning. Rengör brännaren och se till att öppningarna inte är blockerade. Kontrollera att brännaren är korrekt monterad. Om problemet kvarstår, låt kontrollera gastrycket.

Hur byter man ugnslampan?

Koppla bort apparaten från elnätet. Ta bort glaskåpan genom att vrida moturs. Byt ut halogenlampan (modell G9, max 25W). Sätt tillbaka kåpan och återanslut.

Timern fungerar inte, vad gör jag?

Kontrollera att displayen inte är i 'standby'-läge. Tryck på 'Timer'-knappen och ställ in tiden. Om skärmen förblir släckt kan säkringen vara trasig eller elektroniken felaktig. Kontakta en reparatör.

Vilka tips finns för att spara energi med denna spis?

Använd kastruller som passar brännarnas storlek. Förvärm ugnen endast vid behov. För små rätter, använd varmluft som fördelar värmen bättre. Stäng av ugnen några minuter innan tillagningstiden är slut för att utnyttja restvärmen.

BRUKSANVISNING HG3271MBB Atag

Apparatets ID-kort er plassert på bunnen av apparatet

Anordningens identitetskort finns på undersidan av anordningen.

Stick in anordningens identitetskort här.

Ha det kompletta typnumret till hands när du tar kontakt med serviceavdelningen.

Adresser och telefonnummer till serviceorganisationen hittar du på garantikortet.

Genstridige pletter på glaspladen

Gjenstridige flekker på glassplaten

1. snabb brännare
2. wokbrännare
3. kastrullgaller
4. droppbricka av glas
5. wokens väljarring
6. reglage
7. standard brännare

Tändning och justering

1. zonindikator
2. nolläge
3. Hög inställning
4. Låg inställning
5. Wokinställning (wokbrännare)
6. Stekinställning (wokbrännare)

Alla brännare är fullt justerbara mellan höga och låga inställningar.

• Tryck ner reglaget och vrid det moturs. Brännaren tänder.
• Håll reglaget helt nedtryckt i minst 3 sekunder mellan höga och låga inställningar. Termoelementets säkerhetskontroll har aktiverats.
• Vrid wokreglaget tills det tar stopp, tryck in det igen och vrid reglaget ytterligare till låg inställning (4).
• Om du så vill kan du vrida wokens väljarring till stekinställningen (6). Den inre ringen (wokinställning) stängs av och den yttre ringen (stekinställning) tänds.
• Wokbrännaren växlar automatiskt till wokinställning om reglaget på wokbrännaren ställs på 0.

Du kan växla mellan wokinställning och stekinställning och tillbaka under tillagningen.

Observera! Om reglaget är på inställning av (nolläge) kan väljarringen inte ändras till stekinställning. Vrid alltid tillbaka detta reglage helt till 0!

Användning

Kokkärl

• Se alltid till att lågorna blir kvar under pannan. Mycket energi går förlorad om lågorna brinner runt pannan. Handtagen kan även bli för varma.
• Använd inte kokkärl med en bottendiameter mindre än 12 cm. Mindre kokkärl är inte så stabila.

Wokring och litet kokkärlsgaller

Wokring för användning med wokbrännaren följer med eller kan erhållas som tillbehör och ger extra stabilitet till wok med rund botten. Med det lilla kokkärlsgallret som medföljer eller kan erhållas som tillbehör kan du använda mycket små kokkärl.

Använd inte det lilla kokkärlsgallret på wokbrännaren. Använd inte wokringen på wokens stekinställning. Detta kan resultera i missfärgningar.

Kastrullgaller

Placera kastrullgaller vertikalt, utan att de glider över droppbrickan. Använd skårorna för att placera kastrullgallren på droppbrickan.

Använd skårorna (1) för att montera brännardelarna.

Wokbrännare

Placera wokbrännaren korrekt. Om du placerar wokbrännarens delar fel kan det resultera i en dåligt fungerande brännare.

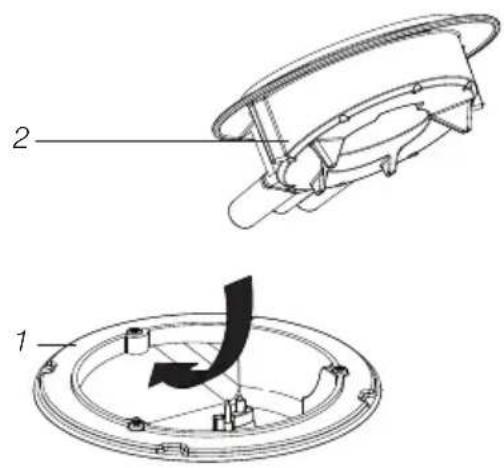

1. Placera brännarfördelaren (2) i brännarhuset (1).

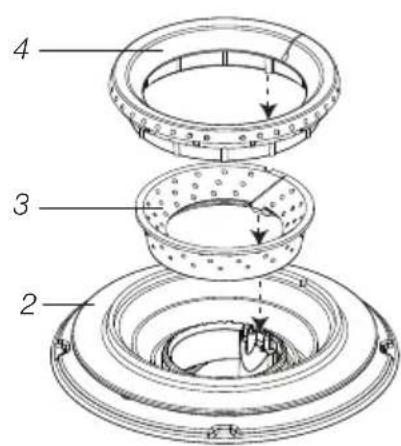

2. Använd skårorna för att placera den inre ringen (3) på brännarfördelaren (2).
3. Använd skårorna för att placera den yttre ringen (4) på brännarfördelaren (2).

fördelarens position

ringarnas position

Underhåll

Regelbundet underhåll efter användning förhindrar spilld mat från att torka in och skapa envisa fläckar. Använd ett milt rengöringsmedel till detta. Rengör reglagen, brännarna och kastrullgallren först och sedan droppbrickan eller glashöljet. Detta förhindrar droppbrickan eller glashöljet från att bli smutsigt igen efter rengöring.

Observera! Rengör inte brännardelar i diskmaskin. Maskindiskmedel kan korrodera brännarens delar!

Envisa fläckar på emalj (kastrullgaller, brännarlock)

Envisa fläckar tas bäst bort med ett flytande rengöringsmedel eller en skursvamp av plast. Använd aldrig skurpulver, tvålull, vassa föremål eller aggressiva rengöringsprodukter.

Envisa fläckar på glashöljet

Rengör glashöljet med ett särskilt rengöringsmedel för keramikhällar. Fläckar från vatten eller kalk rengörs bäst med rengöringsvinäger.

Wokbrännardelar av mässing

Vissa wokbrännardelar är gjorda av mässing. Det är normalt att mässingens färg förändras till följd av de höga temperaturer som förekommer vid användningen av woken.

Konsultera webbplatsen www.atagservice.nl för ytterligare anvisningar gällande underhåll och rengöring!

Fellista

Om din gashäll inte fungerar ordentligt betyder det inte alltid att den är defekt. Försök att hantera problemet själv först genom att kontrollera punkterna nedan eller besök webbplatsen www.atagservice.nl för mer information.

SYMTOM MÖJLIG ORSAK LÖSNING
Du känner lukten av gas i närheten av apparaten.	Apparatens anslutning läcker. Stäng huvudgaskranen. Kontakta din installatör.
En brännare tänds inte.12	Kontakten är inte i.Säkringen är defekt/säkringen i mätarskåpet är avstängd.Tändstiftet (1) smutsigt/fuktigt.Brännarens delar sitter fel.Brännarens delar smutsiga/ fuktiga.Huvudgaskranen är stängd.Fel på gasledningar.Gasflaskan eller tanken är tom.Fel sorts gas används.	Sätt in kontakten i uttaget.Sätt i en ny säkring eller slå på säkringen i säkringsskåpetRengör/torka tändstiftet.Använd centreringsskårorna för att sätta ihop brännarens delar.Rengör/torka brännarens delar. Se till att ventilationshålen är öppna.Öppna huvudgaskranen.Rådfråga din gasleverantör.Sätt dit en ny gasflaska eller låt fylla tanken.Kontrollera att gasen som används är lämplig för utrustningen. Kontakta din installatör om den inte är korrekt.
Brännaren bränner inte jämnt.	Brännarens delar sitter fel.Brännarens delar smutsiga/ fuktiga.Fel sorts gas används.	Använd centreringsskårorna för att sätta ihop brännarens delar.Rengör/torka brännarens delar. Se till att ventilationshålen är öppna.Kontrollera att gasen som används är lämplig för utrustningen. Kontakta din servicetekniker om det inte är korrekt.
Brännare slocknar efter att den tänts.	Reglaget har inte hållits inne tillräckligt länge eller djupt (minst 3 sekunder).Termoelement (2) är smutsigt.	Håll reglaget helt nedtryckt i minst 3 sekunder mellan höga och låga inställningar. Detta kan ta längre tid den första gången på grund av gastillförseln.Rengör/torka termoelement.

SYMTOM MÖJLIG ORSAK LÖSNING
Timer anger felkod F0 – F6 (om sådan finns).	Det finns något föremål, vatten eller smuts på knapparna. Knapp används för länge.
Keramisk glasplatta sönder.	Något har fallit på den. Stäng av gasen med huvudströmbrytaren och dra ut kontakten ur uttaget. Kontakta din installatör. Observera! Kasta inte en söndrig keramisk glasplatta i glasåtervinningen utan ta den till kommunens avfallsåtervinningscentral.

Kassering av apparat och emballage

Man har använt hållbara material vid tillverkningen av denna apparat.

Emballaget är återvinningsbart. Följande kan ha använts:

• kartong
• papper
• polyetenfolie (PE)
  • CFC-fritt polystyren (PS hårdskum)
  • polypropylentejp (PP)

Kassera dessa material på ett ansvarsfullt sätt och i enlighet med myndigheternas föreskrifter.

För att uppmärksamma att separat insamling av elektriska hushållsapparater är obligatorisk så bär denna apparat symbolen med en överkryssad soptunna.

Detta innebär att vid slutet av dess livslängd får produkten inte kastas som hushållsavfall. Den måste tas till en särskild återvinningscentral som anvisas av myndigheterna eller till en återförsäljare som tillhandahåller denna tjänst. Genom att kassera en hushållsapparat separat, som till exempel denna håll, så undviker man eventuella negativa konsekvenser för miljö och hälsa och gör det möjligt för material att återvinnas och får därmed ut betydande besparingar av energi och resurser.

Observera! Kasta inte en söndrig keramisk glasplatta i glasåtervinningen utan ta den till kommunens avfallsåtervinningscentral.

Försäkran om överensstämmelse

Vi intygar härmed att våra produkter uppfyller tillämpliga europeiska direktiv, beslut och förordningar, samt de krav som anges i refererade standarder.
