Producttype	Gaskookplaat met elektrische oven
Merk	Atag
Model	HG3271MBB
Afmetingen (B x H x D)	90 x 85 x 60 cm
Nettogewicht	70 kg
Gasaansluiting	Aardgas (G20) of LPG (G30/G31), ombouw mogelijk
Elektrische aansluiting	230 V / 50 Hz, 3,5 kW
Aantal branders	5 gasbranders waaronder een wok met driedubbele kroon
Vermogen branders	Van 1,0 kW (hulpbrander) tot 4,5 kW (wok)
Oventype	Elektrische multifunctionele oven met hetelucht en grill
Oveninhoud	70 liter
Energieklasse oven	A
Ovenfuncties	Hetelucht, natuurlijke convectie, grill, onderwarmte, ontdooien
Bediening	Draaiknoppen voor gas en elektronische timer voor de oven
Ontsteking	Ingebouwde elektronische ontsteking
Gasveiligheid	Thermokoppel op elke brander (automatische uitschakeling bij uitdoven)
Kinderveiligheid	Vergrendeling van de ovenbediening
Ovenverlichting	Vervangbare halogeenlamp
Reiniging	Demonteerbare branders, ovenwand in pyrolytisch email (zelfreinigend)
Meegeleverde accessoires	Geëmailleerd rooster, braadslede, pizzablad
Beschikbaarheid reserveonderdelen	Atag originele onderdelen beschikbaar 10 jaar na aankoop
Repareerbaarheid	Repareerbaarheidsindex: 7,4 / 10 (volgens geldende norm)

Veelgestelde vragen - HG3271MBB Atag

Hoe installeer ik het Atag HG3271MBB fornuis?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Zorg ervoor dat de ruimte goed geventileerd is. Sluit het gas aan volgens de geldende normen (aardgas of LPG afhankelijk van de meegeleverde kit). Sluit de oven aan op een geaard stopcontact van 230 V. Stel de voeten af om het apparaat waterpas te zetten.

Hoe schakel ik over van aardgas naar LPG (butaan/propaan)?

De ombouwkits wordt meegeleverd met het fornuis. Vervang de injectoren van de branders (zie tabel in de handleiding) en pas de primaire luchtstroom aan. Eenmaal omgebouwd moet de brander een stabiele blauwe vlam geven. Neem indien nodig contact op met een erkende technicus.

De oven wordt niet warm, wat moet ik doen?

Controleer eerst of de timer is ingesteld op een kookfunctie (niet in de uit-stand). Zorg ervoor dat de elektrische voeding actief is. Als de oven koud blijft, kan het verwarmingselement of de thermostaat defect zijn. Neem in dat geval contact op met de klantenservice.

Hoe reinig ik de gietijzeren branders?

Laat volledig afkoelen. Verwijder de doppen en de branderkappen. Was ze met warm zeepwater en een niet-schurende spons. Droog grondig voordat u ze terugplaatst. Gebruik nooit agressieve reinigingsmiddelen die het email kunnen beschadigen.

De ovendeur sluit niet goed, wat moet ik doen?

Controleer of er geen obstakel de sluiting blokkeert. Als de scharnieren niet goed zijn afgesteld, kunt u ze aanpassen door de schroeven aan de zijkanten van de deur te draaien. Als het probleem aanhoudt, moet de deur door een professional worden uitgelijnd.

Hoe gebruik ik de grill van de oven?

Selecteer de grillfunctie (zigzag symbool). Verwarm 5 minuten voor. Plaats het voedsel op het hoge rooster. Houd de bereiding in de gaten om verbranding te voorkomen. Let op, het grillelement wordt zeer heet.

Wat te doen als de vlam van een brander geel of onstabiel is?

Een gele vlam duidt op onvolledige verbranding. Reinig de brander en zorg ervoor dat de openingen niet verstopt zijn. Controleer of de brander correct is gemonteerd. Als het probleem aanhoudt, laat dan de gasdruk controleren.

Hoe vervang ik de ovenlamp?

Koppel het apparaat los van de voeding. Verwijder de glazen kap door tegen de klok in te draaien. Vervang de halogeenlamp (model G9, max 25W). Plaats de kap terug en sluit weer aan.

De timer werkt niet, wat moet ik doen?

Controleer of het display niet in de 'stand-by' modus staat. Druk op de toets 'Timer' en stel de tijd in. Als het scherm uit blijft, kan de zekering zijn doorgebrand of de elektronica defect zijn. Neem contact op met een reparateur.

Welke tips om energie te besparen met dit fornuis?

Gebruik pannen die passen bij de grootte van de branders. Verwarm de oven alleen voor indien nodig. Gebruik voor kleine gerechten hetelucht, omdat dit de warmte beter verdeelt. Zet de oven enkele minuten voor het einde van de bereiding uit om de restwarmte te benutten.

GEBRUIKSAANWIJZING HG3271MBB Atag

Het toestel identifi catieplaatje bevindt zich aan de onderkant van het toeste.

Plak hier het toestel identifi catieplaatje.

Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.

Handleiding NL 3 - NL 10

FR

Notice dûtilisation FR 3 - FR 10

DE

1. sterkbrander
2. wokbrander
3. pandrager
4. glasplaat
5. schakelring wok
6. bedieningsknop
7. normaalbrander

Ontsteken en instellen

1. zone aanduiding
2. 0-stand
3. Volstand
4. Kleinstand
5. Wokstand (wokbrander)
6. Braadstand (wokbrander)

Elke brander kan traploos worden geregeld tussen vol- en kleinstand.

• Druk de bedieningsknop in en draai deze linksom. De brander ontsteekt.
• Houd de bedieningsknop minimaal 3 seconden volledig ingedrukt tussen volstand en kleinstand. De thermokoppelbeveiliging is geactiveerd.
• Draai de wok regelknop tot aan de aanslag, druk deze nogmaals in en draai de knop verder naar de kleinstand (4).
• Verdraai de schakeling van de wok, indien gewenst, naar de braadstand (6). De binnenring (wokstand) dooft en de buitenring (braadstand) brandt.
• De wokbrander schakelt automatisch terug naar de wokstand als de bedieningsknop van de wokbrander naar de 0-stand wordt gedraait.

Tijdens het koken kan overgestapt worden van wokstand naar braadstand of andersom.

Let op! Als de bedieningsknop op de uitstand (0-stand) staat kan de schakeling niet op braadstand worden gezet. Bij het terugdraaien van de knop deze helemaal tot de 0 stand draaien!

Gebruik

• Zorg er altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heen spelen gaat veel energie verloren. Bovendien kunnen de handgrepen dan te heet worden.
• Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm. Kleinere pannen staan niet stabiel.

wokring
De wokring dat ten behoeve van de wokbrander is meegeleverd of als accessoire verkrijgbaar is zorgt voor extra stabiliteit bij een wok met een ronde bodem. Het verkleinrooster dat is meegeleverd of als accessoire verkrijgbaar is zorgt ervoor dat u extra kleine pannen kunt gebruiken.

Gebruik het verkleinrooster niet op de wokbrander. Gebruik de wokring niet op de wok braadstand. Deze kunnen dan verkleuren.

Pandrager

Plaats de pandragers rechtstandig naar beneden, zonder over de vangschaal te schuiven. Positioneer de pandragers op de glasplaat met behulp van de positioneernokken.

Zet de branderdelen in elkaar met behulp van de positioneernokken (1).

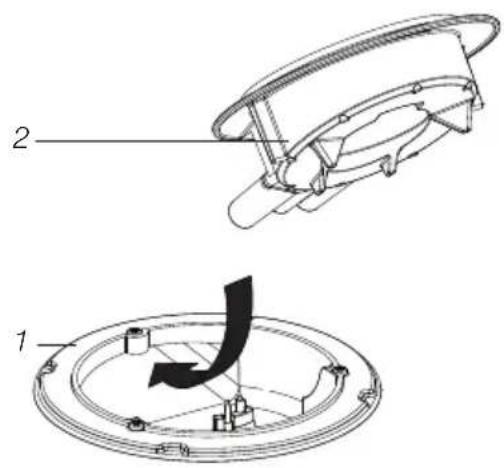

Wokbrander

Plaats de wokbrander op de juiste manier. Het onjuist plaatsen van de wokbranderdelen kan leiden tot een slecht functionerende brander.

1. Plaats het branderkelk (2) in de branderhuis (1).
2. Plaats de binnenring (3) op het branderkelk (2) met gebruik van de positioneernokken.
3. Plaats de buitenring(4) op de branderkelk (2) met behulp van de positioneernokken.

Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel. Reinig eerst de bedieningsknoppen, branders en pandragers en dan pas de glasplaat. Hiermee voorkomt u dat de glasplaat tijdens het reinigen opnieuw vuil wordt.

Let op! Branderdelen mogen niet in de vaatwasser gereinigd worden. De onderdelen kunnen door het vaatwasmiddel aangetast worden!

Hardnekkige vlekken op emaille (pandragers, branderdoppen)

Hardnekkige vlekken kunt u het beste ver wij de ren met een vloeibaar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Hardnekkige vlekken op de glasplaat

Maak de glasplaat schoon met een speciaal reinigingsmiddel voor keramische kookplaten. Waterkringen of kalkresten reinigt u het makkelijkst met behulp van schoonmaakazijn.

Messing wokbranderdelen

Enkele delen van de wokbrander zijn vervaardigd uit messing. Het is normaal dat de kleur van het messing verandert als gevolg van de hoge temperaturen die tijdens het wokken ontstaan.

Raadpleeg de website www.atagservice.nl voor aanvullende onderhouds- en reinigingsinstructies!

Storingstabel

Wanneer u twijfelt over de goede werking van uw gaskookplaat betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten in onderstaande tabel of kijk voor meer informatie op de website ‘www.atagservice.nl’.

SYMPTOOM MOGELIJKE OORZAAK OPLOSSING
Het ruikt naar gas bij het toestel.	De aansluiting van het toestel lekt.	Sluit de gashoofdkraan. Neem contact op met uw installateur.
Een brander ontsteekt niet.12	Stekker niet in stopcontact.Zekering defect/zekering in meterkast uitgeschakeld.Bougie (1) vervuild/vochtig.Branderdelen niet juist geplaatst.Branderdelen vervuild/vochtig.Hoofdgaskraan gesloten.Storing aan het gasnet.Gasfles of -tank is leeg.Verkeerd soort gas gebruikt.	Steek de stekker in het stopcontact.Monteer een nieuwe zekering of schakel de zekering weer in.Reinig/droog de bougie.Zet de branderdelen via de centreernokken in elkaar.Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.Open de hoofdgaskraan.Informeer bij uw gas-leverancier.Sluit een nieuwe gasfles aan of laat de tank vullen.Controleer of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur.
De brander brandt niet egaal.	Branderdelen niet juist geplaatst.Branderdelen vervuild/vochtig.Verkeerd soort gas gebruikt.	Zet de branderdelen via de centreernokken in elkaar.Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.Controleer of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur.
Brander dooft na het ontsteken.	U heeft de bedieningsknop niet lang en/of diep genoeg (minimaal 3 seconden) ingedrukt gehouden.Thermokoppel (2) is vervuild.	Houd de bedieningsknop minimaal 3 sec. volledig ingedrukt tussen de vol- en de klein-stand. Bij eerste gebruik kan dit langer duren i.v.m. aanvoer van gas.Reinig/droog het thermokoppel
Keramische glasplaat gebroken.	Voorwerp op gevallen. Sluit de gashoofdkraan en neem de stekker uit het stopcontact. Neem contact op met uw installateur.Let op! Werp een gebarsten keramische glasplaat niet in de glasbak maar lever deze in bij de milieustraat van de gemeente.

Afvoeren toestel en verpakking

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
• papier;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim);
  • polypropyleenband (PP).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Let op! Werp een gebarsten keramische glasplaat niet in de glasbak maar lever deze in bij de milieustraat van de gemeente.

Conformiteitsverklaring

Hiermee verklaren wij dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
