Produkttype	Gasskomfyr med elektrisk ovn
Merke	Atag
Modell	HG3271MBB
Mål (B x H x D)	90 x 85 x 60 cm
Nettovekt	70 kg
Gasstilførsel	Naturgass (G20) eller LPG (G30/G31), konvertering mulig
Elektrisk tilførsel	230 V / 50 Hz, 3,5 kW
Antall brennere	5 gassbrennere inkludert en wok med trippel krans
Brennerens effekt	Fra 1,0 kW (hjelpebrenner) til 4,5 kW (wok)
Ovnstype	Elektrisk multifunksjon med varmluft og grill
Ovnskapasitet	70 liter
Energiklasse for ovn	A
Ovnsfunksjoner	Varmluft, naturlig konveksjon, grill, bunnvarme, tining
Betjening	Gassbrytere og elektronisk programmerer for ovn
Tenning	Integrert elektronisk tenning
Gassikkerhet	Termoelement på hver brenner (automatisk stopp ved slukking)
Barnesikring	Låsing av ovnens betjening
Ovnbelysning	Utskiftbar halogenpære
Rengjøring	Demonterbare brennere, ovnsvegg i pyrolytisk emalje (selvrensing)
Medfølgende tilbehør	Emaljert rist, dryppbrett, pizzabrett
Tilgjengelighet av reservedeler	Atag originale deler tilgjengelig 10 år etter kjøp
Reparerbarhet	Reparerbarhetsindeks: 7,4 / 10 (i henhold til gjeldende standard)

Ofte stilte spørsmål - HG3271MBB Atag

Hvordan installere komfyren Atag HG3271MBB?

Installasjonen må utføres av en kvalifisert fagperson. Sørg for at rommet er godt ventilert. Koble til gassen i henhold til gjeldende standarder (naturgass eller LPG avhengig av medfølgende sett). Koble ovnen til en jordet 230 V stikkontakt. Juster føttene for å nivellere apparatet.

Hvordan bytte fra naturgass til LPG (butan/propan)?

Konverteringssettet følger med komfyren. Bytt ut brennerdysene (se tabell i bruksanvisningen) og juster primærluftstrømmen. Etter konvertering skal brenneren produsere en stabil blå flamme. Kontakt en autorisert tekniker om nødvendig.

Ovnen varmer ikke, hva gjør jeg?

Kontroller først at programmereren er stilt inn på en kokefunksjon (ikke av-posisjon). Sørg for at strømforsyningen er aktiv. Hvis ovnen forblir kald, kan varmeelementet eller termostaten være defekt. I så fall, kontakt kundeservice.

Hvordan rengjøre støpejernsbrennerne?

La dem avkjøles helt. Fjern lokk og brennerhoder. Vask dem i varmt såpevann med en ikke-slipende svamp. Tørk grundig før montering. Bruk aldri sterke rengjøringsmidler som kan skade emaljen.

Ovnsdøren lukkes ikke ordentlig, hva gjør jeg?

Kontroller at ingen hindringer blokkerer lukkingen. Hvis hengslene er feiljustert, kan de justeres ved å dreie på skruene på sidene av døren. Hvis problemet vedvarer, må døren justeres av en fagperson.

Hvordan bruke ovnens grill?

Velg grillfunksjon (sikk-sakk-symbol). Forvarm i 5 minutter. Plasser maten på øvre rist. Overvåk tilberedningen for å unngå forbrenning. Merk at grillmotstanden blir svært varm.

Hva gjør jeg hvis flammen på en brenner er gul eller ustabil?

En gul flamme indikerer ufullstendig forbrenning. Rengjør brenneren og sørg for at åpningene ikke er tette. Kontroller at brenneren er riktig montert. Hvis problemet vedvarer, få kontrollert gasstrykket.

Hvordan bytte ovnspære?

Koble apparatet fra strømmen. Fjern glassdekselet ved å dreie mot klokken. Bytt halogenpæren (type G9, maks 25W). Sett på dekselet og koble til igjen.

Tidtakeren fungerer ikke, hva gjør jeg?

Kontroller at displayet ikke er i 'hvilemodus'. Trykk på 'Tidtaker'-knappen og still inn tiden. Hvis skjermen forblir mørk, kan sikringen være gått eller elektronikken defekt. Kontakt en reparatør.

Hvilke tips for å spare energi med denne komfyren?

Bruk gryter som passer til brennerstørrelsen. Forvarm ovnen kun ved behov. For små retter, foretrekk varmluft som fordeler varmen bedre. Slå av ovnen noen minutter før slutten av steketiden for å bruke restvarmen.

BRUKSANVISNING HG3271MBB Atag

ner adresser og telefonnumre til serviceorganisasjonen på garantikortet.

Wokring og rist til små gryder.

Overensstemmelseserklæring

Tenning og justering

1. soneindikasjon
2. 1. posisjon
3. Høy innstilling
4. Lav innstilling
5. Wok-innstilling (wokbrenner)
6. Stekeinnstilling (wokbrenner)

Hver brenner er fullt justerbar mellom høye og lave innstillinger.

• Trykk på kontrollbryteren og vri den mot urviseren. Brenneren antenner.
• Hold bryteren helt inne i minst 3 sekunder mellom høye og lave innstillinger. Varmesikringen er aktivert.
• Vri wokbryteren til den stopper, trykk en gang til og skru knappen videre til lav innstilling (4).
• Vri wokbryteren til stekeinnstilling (6). Den indre ringen (wokinnstilling) slås av og den ytre ringen (stekeinnstilling) vil slå seg på.
• Wokbrenneren vil automatisk skifte til wokinnstillingen hvis bryteren på wokbrenneren er satt til 0.

Det er mulig å bytte mellom wokinnstilling og stekeinnstilling og tilbake under matlagingen.

Merk: Hvis kontrollbryteren er i av-posisjon (0-innstilling) kan ikke bryteren endres til stekeinnstillingen. Alltid slå denne bryteren tilbake helt til 0!

Bruk

• Forsikre deg alltid om at flammene holder seg under kasserollen. Mye energi går tapt hvis flammene brenner rundt pannen. Håndtakene kan også bli for varme.
• Ikke bruk kokekar med en basediameter under 12 cm. Mindre kokekar er ikke så stabile.

Wokring og små rister

Wokringen for bruk med wokbrenner følger med, eller kan kjøpes som et tilbehør som gir ekstra stabilitet for wok med en rund base. Liten rist følger med eller kan kjøpes som tilbehør og gjør det mulig å bruke meget små kokekar.

Plasser støttene vertikalt, uten å skli over dryppeskålen. Bruk hyllene til å plassere støttene på dryppeskålen.

Bruk hyllene (1) for å sette sammen brennerdelene.

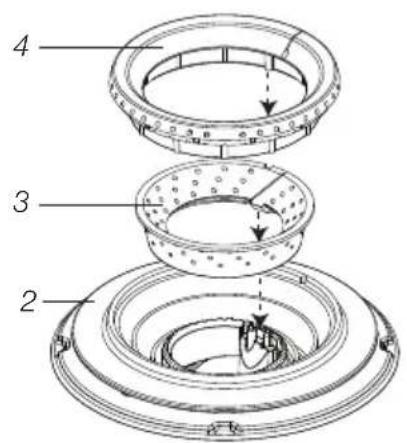

Wok-brenner

1. Plasser brenneren (2) i brennerhuset (1).
2. Bruk hyllene til å plassere den indre ringen (3) på brenneren (2).
3. Bruk hyllene til å plassere den ytre ringen (4) på brenneren (2).

posisjoner distributøren

posisjonsringer

Vedlikehold

Regelmessig vedlikehold etter bruk hindrer utslipp av mat fra å stå altfor lenge og skape flekker. Bruk et mildt vaskemiddel for dette. Rengjør styreknappene, brennerne og kasserollstøtten først og deretter dryppebrettet eller glasstoppen. Dette hindrer at dryppebrettet eller glasstoppen blir skitten igjen etter rengjøring.

Merk: Ikke rengjør brennerdeler i oppvaskmaskinen. Maskinoppvaskmiddel kan korrodere brennerdeler!

Gjenstridige flekker på emalje (kasserollestøtter, brennerhetter)

Vanskelige flekker kan best fjernes med et vaskemiddel eller en skuresvamp i plast. Bruk aldri skurepulver, skurelapper, skarpe gjenstander eller aggressive rengjøringsmidler.

Rengjør glassplaten med et rengjøringsmiddel ment spesielt for keramiske koketopper. Flekker eller kalk rengjøres best med eddik.

Noen wokbrennerdeler er laget av messing. Det er normalt at messingfargen endres som følge av de høye temperaturene som er involvert i bruk av wok.

Se www.atagservice.nl for ytterligere vedlikehold og rengjøring!

Feilliste

Hvis gasskomfyren ikke fungerer som det skal, betyr det nødvendigvis ikke at det er defekt. Prøv å løse problemet selv først ved å sjekke punktene nedenfor eller sjekke "www.atagservice.nl" for mer informasjon.

FEIL MULIG ÅRSAK	L∅SNING
Du lukter gassi nærheten av apparatet.	Apparatets forbindelse lekker.	Steng hovedgasskranen. Kontakt din installatør.
En brenner tenner ikke.12	Støpslet ikke i stikkontakten.Sikring defekt/sikring slått av i sikringsskapet.Tennpluggen (1) skitten/fuktig.Brennerdelene er ikke korrekt montert.Brennerdeler skitne/fuktige.Hovedgasskran stengt.Feil i gassnettet.Gassflaske eller tank er tom.Feil type gass brukes.	Sett støpslet inn i stikkontakten.Sett inn en ny sikring eller slå på sikringen i sikringsskapet.Rengjør/tørk tennpluggen.Bruk sentreringsføreren til å sette brennerdelene sammen.Rengjør/tørk brennerdelene. Sørg for at hullene er åpne.Åpne hovedgasskranen.Rådfør deg med gassleverandøren.Koble til en ny gassflaske eller få fylt tanken.Sjekk at gassen som brukes er egnet for apparatet. Kontakt installatøren hvis den ikke er riktig.
Brenneren brenner ikke jevnt.	Brennerdelene er ikke korrekt montert.Brennerdeler skitne/fuktige.Feil type gass brukes.	Bruk sentreringsføreren til å sette brennerdelene sammen.Rengjør/tørk brennerdelene. Sørg for at hullene er åpne.Sjekk at gassen som brukes er egnet for apparatet. Kontakt installatøren hvis den ikke er riktig.
Brenneren slukker etter tenning.	Kontrollbryteren er ikke trykket lenge nok eller dypt nok (minst 3 sekunder).Termoelement (2) er skitten.	Hold bryteren helt inne i minst 3 sekunder mellom høye og lave innstillinger. Dette kan ta lengre tid første gangen på grunn av gasstilførselen.Rent/tørt termoelement.
Tidtakeren indikerer feilkode F0 - F6 (hvis det finnes).	Det er en gjenstand, vann eller smuss på knappene. Knappen trykkes for lenge.	Sørg for at det ikke er noe på knappene.Sørg for at knappene er rene, og det ikke er vann på dem.Kontakt tekniker hvis feilkoden ikke forsvinner.
Keramisk glassplate er ødelagt.	Gjenstand falt på den. Lukk gasstilførselen og trekk støpselet ut av stikkontakten. Kontakt din installatør.Merk: Ikke kaste en knust keramisk glassplate i glasscontainer, men ta dette til kommunens avfallsgjenvinning.

Avhending av apparatet og emballasje

Bærekraftige materialer har blitt brukt under produksjon av dette apparatet.

Apparatets emballasje er resirkulerbart. Følgende materialer har blitt brukt:

• papp,
• papir,
• polyetenfolie (PE),
  • CFK-fri polystyren (PS-hard skum),
  • polypropylenteip (PP).

Avhende disse materialene på en ansvarlig måte og i henhold til myndighetenes reguleringer.

For å utpeke kravet om separat innsamling av husholdningenes elektriske apparater, brukes symbolet av en søppelbøtte på produktet. Det betyr at etter endt levetid må ikke produktet kastes sammen med husholdningsavfall. Det må leveres til en kommunal eller autorisert miljøstasjon. Avhending av hvitevarer som denne komfyren separat unngår mulige negative konsekvenser for miljø og helse, og gjør at de inngående materialene blir utvinnet, noe som fører til betydelige besparelser i energi og ressurser.

Merk: Ikke kaste en knust keramisk glassplate i glasscontainer, men ta dette til kommunens avfallsgjenvinning.

Samsvarserklæring

Vi bekrefter at produktene våre oppfyller gjeldende europeiske direktiver, beslutninger og reguleringer, samt kravene som fremgår i standardene det henvises til.
