Märke	Atag
Modell	HG8471MBB
Produkttyp	Gasspis med elektrisk ugn
Mått (B x H x D)	90 x 85 x 60 cm
Nettovikt	75 kg
Strömförsörjning	Gas (G20/G30) och elektrisk 230 V / 50 Hz
Antal brännare	5 varav 1 trippelkrona
Huvudbrännare	Effekt 4,2 kW
Ugnstyp	Multifunktion med varmluft
Ugnsvolym	72 liter
Ugnsfunktioner	Varmluft, grill, bottenvärme, avfrostning
Ugnsrengöring	Pyrolys
Ugnslucka	Avtagbart kallglas
Gassäkerhet	Säkerhetsanordning på alla brännare
Ugnssäkerhet	Lucklåsning vid pyrolys
Ytmaterial	Glaserad emalj
Ugnsgaller	2 utdragbara galler
Ugnsbelysning	Halogenlampa
Reparationsindex	7,8/10
Reservdelar tillgängliga	Brännare, glas, värmeelement, termostat
Medföljande tillbehör	Långpanna, galler, stekspett
Ugnens energiklass	A+
Ljudnivå	48 dB(A)

Vanliga frågor - HG8471MBB Atag

Hur tänder man ugnen för första gången?

Före första användning, värm upp den tomma ugnen till 250°C i varmluft i 30 minuter för att eliminera tillverkningslukt. Vädra rummet.

Hur rengör man gasbrännarna?

Ta bort lock och kronor efter avsvalning. Tvätta dem i varmt såpvatten, torka noggrant och sätt tillbaka. Använd inte slipande rengöringsmedel.

Vad gör man om en brännare inte tänds?

Kontrollera att lock och krona är korrekt placerade. Rengör öppningarna med en nål. Om problemet kvarstår, kontakta kundtjänst.

Hur använder man pyrolysfunktionen?

Ta bort alla tillbehör ur ugnen, stäng luckan och lås den. Välj Pyrolys och ställ in tiden (1-2 timmar). Ugnen värms till 500°C för att bränna bort rester. Låt svalna innan du torkar bort askan.

Kan jag använda en aluminiumplåt i ugnen?

Ja, men undvik direkt kontakt med ugnsväggen. Använd helst det medföljande gallret. Aluminium kan deformeras vid mycket hög temperatur.

Vilken typ av gas ska användas?

Spisen är kompatibel med naturgas (G20) och butan/propan (G30). För att byta gastyp, anlita en professionell för att byta insprutare.

Hur ställer man in ugnstimern?

Tryck på Timer-knappen, använd +/- för att ställa in önskad tid, bekräfta sedan. En ljudsignal hörs när tillagningen är klar.

Varför blir ugnsluckan varm under drift?

Luckan är utrustad med kallglas men kan bli ljummen vid långvarig användning. Håll barn på avstånd och placera inte känsliga föremål på handtaget.

Hur tar man bort luckglaset för rengöring?

Öppna luckan, lossa de övre spärrarna och ta försiktigt bort det inre glaset. Rengör med en mjuk trasa och såpvatten. Sätt tillbaka i omvänd ordning.

Var hittar man reservdelar?

Delar som brännare, värmeelement eller glas finns hos auktoriserade Atag-återförsäljare eller på specialiserade webbplatser. Använd modellnumret HG8471MBB för sökning.

BRUKSANVISNING HG8471MBB Atag

Apparatets ID-kort er plassert på bunnen av apparatet.

Anordningens identitetskort finns på undersidan av anordningen.

Stick in anordningens identitetskort här.

Ha det kompletta typnumret till hands när du tar kontakt med serviceavdelningen.

Adresser och telefonnummer till serviceorganisationen hittar du på garantikortet

Genstridige pletter på glaspladen

Gjenstridige flekker på glassplaten

Tändning och justering

1. zonindikator
2. nolläge
3. Hög inställning
4. Låg inställning
5. Wokinställning (wokbrännare)
6. Stekinställning (wokbrännare)

Alla brännare är fullt justerbara mellan höga och låga inställningar.

• Tryck ner reglaget och vrid det moturs. Brännaren tänder.
• Håll reglaget helt nedtryckt i minst 3 sekunder mellan höga och låga inställningar. Termoelementets säkerhetskontroll har aktiverats.
• Vrid wokreglaget tills det tar stopp, tryck in det igen och vrid reglaget ytterligare till låg inställning (4).
• Om du så vill kan du vrida wokens väljarring till stekinställningen (6). Den inre ringen (wokinställning) stängs av och den yttre ringen (stekinställning) tänds.
• Wokbrännaren växlar automatiskt till wokinställning om reglaget på wokbrännaren ställs på 0.

Du kan växla mellan wokinställning och stekinställning och tillbaka under tillagningen.

Observera! Om reglaget är på inställning av (nolläge) kan väljarringen inte ändras till stekinställning. Vrid alltid tillbaka detta reglage helt till 0!

Användning

• Se alltid till att lågorna blir kvar under pannan. Mycket energi går förlorad om lågorna brinner runt pannan. Handtagen kan även bli för varma.
• Använd inte kokkärl med en bottendiameter mindre än 12 cm. Mindre kokkärl är inte så stabila.

Wokring och litet kokkärlsgaller

Wokring för användning med wokbrännaren följer med eller kan erhållas som tillbehör och ger extra stabilitet till wok med rund botten. Med det lilla kokkärlsgallret som medföljer eller kan erhållas som tillbehör kan du använda mycket små kokkärl.

litet kokkärlsgaller

Använd inte det lilla kokkärlsgallret på wokbrännaren. Använd inte wokringen på wokens stekinställning. Detta kan resultera i missfärgningar.

Kastrullgaller

Placera kastrullgaller vertikalt, utan att de glider över droppbrickan. Använd skårorna för att placera kastrullgallren på droppbrickan.

Använd skårorna (1) för att montera brännardelarna.

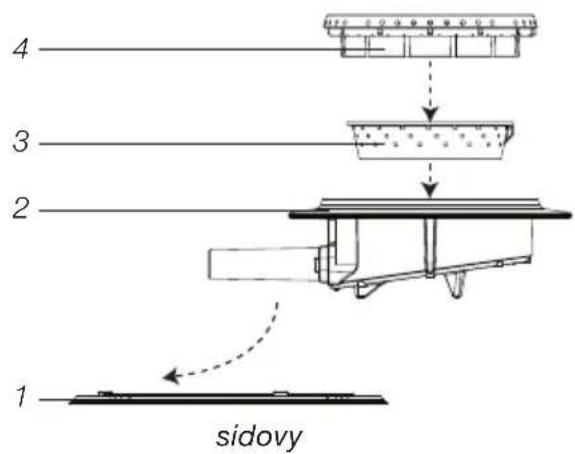

Wokbrännare

Placera wokbrännaren korrekt. Om du placerar wokbrännarens delar fel kan det resultera i en dåligt fungerande brännare.

1. Placera brännarfördelaren (2) i brännarhuset (1).
2. Använd skårorna för att placera den inre ringen (3) på brännarfördelaren (2).
3. Använd skårorna för att placera den yttre ringen (4) på brännarfördelaren (2).

fördelarens position

ringarnas position

Underhåll

Regelbundet underhåll efter användning förhindrar spillod mat från att torka in och skapa envisa fläckar. Använd ett milt rengöringsmedel till detta. Rengör reglagen, brännarna och kastrullgallren först och sedan droppbrickan eller glashöljet. Detta förhindrar droppbrickan eller glashöljet från att bli smutsigt igen efter rengöring.

Observera! Rengör inte brännardelar i diskmaskin. Maskindiskmedel kan korrodera brännarens delar!

Envisa fläckar på emalj (kastrullgaller, brännarlock)

Envisa fläckar tas bäst bort med ett flytande rengöringsmedel eller en skursvamp av plast. Använd aldrig skurpulver, tvålull, vassa föremål eller aggressiva rengöringsprodukter.

Envisa fläckar på glashöljet

Rengör glashöljet med ett särskilt rengöringsmedel för keramikhällar. Fläckar från vatten eller kalk rengörs bäst med rengöringsvinäger.

Envisa fläckar på rostfritt stål (droppbrickor)

Envisa fläckar på rostfritt stål tas bäst bort med särskilt rengöringsmedel för rostfritt stål. Torka alltid längs med stålstrukturen så undviker du att skrapa bort det skyddande skiktet (skador som orsakats på detta sätt omfattas inte av garantin!) Droppbrickornas yta av rostfritt kan missfärgas något över tiden.

Wokbrännardelar av mässing

Vissa wokbrännardelar är gjorda av mässing. Det är normalt att mässingens färg förändras till följd av de höga temperaturer som förekommer vid användningen av woken.

Konsultera webbplatsen www.atagservice.nl för ytterligare anvisningar gällande underhåll och rengöring!

Fellista

Om din gashäll inte fungerar ordentligt betyder det inte alltid att den är defekt. Försök att hantera problemet själv först genom att kontrollera punkterna nedan eller besök webbplatsen www.atagservice.nl för mer information.

SYMTOM MÖJLIG ORSAK LÖSNING
Du känner lukten av gas i närheten av apparaten.	Apparatens anslutning läcker. Stäng huvudgaskranen. Kontakta din installatör.
En brännare tänds inte.12	Kontakten är inte i.Säkringen är defekt/säkringen i mätarskåpet är avstängd.Tändstiftet (1) smutsigt/fuktigt.Brännarens delar sitter fel.Brännarens delar smutsiga/ fuktiga.Huvudgaskranen är stängd.Fel på gasledningar.Gasflaskan eller tanken är tom.Fel sorts gas används.	Sätt in kontakten i uttaget.Sätt i en ny säkring eller slå på säkringen i säkringsskåpetRengör/torka tändstiftet.Använd centreringsskårorna för att sätta ihop brännarens delar.Rengör/torka brännarens delar. Se till att ventilationshålen är öppna.Öppna huvudgaskranen.Rådfråga din gasleverantör.Sätt dit en ny gasflaska eller låt fylla tanken.Kontrollera att gasen som används är lämplig för utrustningen. Kontakta din installatör om den inte är korrekt.
Brännaren bränner inte jämnt.	Brännarens delar sitter fel.Brännarens delar smutsiga/ fuktiga.Fel sorts gas används.	Använd centreringsskårorna för att sätta ihop brännarens delar.Rengör/torka brännarens delar. Se till att ventilationshålen är öppna.Kontrollera att gasen som används är lämplig för utrustningen. Kontakta din servicetekniker om det inte är korrekt.
Brännare slocknar efter att den tänts.	Reglaget har inte hållits inne tillräckligt länge eller djupt (minst 3 sekunder).Termoelement (2) är smutsigt.	Håll reglaget helt nedtryckt i minst 3 sekunder mellan höga och låga inställningar. Detta kan ta längre tid den första gången på grund av gastillförseln.Rengör/torka termoelement.

SYMTOM MÖJLIG ORSAK LÖSNING
Timer anger felkod F0 – F6 (om sådan finns).	Det finns något föremål, vatten eller smuts på knapparna. Knapp används för länge.
Keramisk glasplatta sönder.	Något har fallit på den. Stäng av gasen med huvudströmbrytaren och dra ut kontakten ur uttaget. Kontakta din installatör. Observera! Kasta inte en söndrig keramisk glasplatta i glasåtervinningen utan ta den till kommunens avfallsåtervinningscentral.

Kassering av apparat och emballage

Man har använt hållbara material vid tillverkningen av denna apparat.

Emballaget är återvinningsbart. Följande kan ha använts:

• kartong
• papper
• polyetenfolie (PE)
  • CFC-fritt polystyren (PS hårdskum)
  • polypropylentejp (PP)

Kassera dessa material på ett ansvarsfullt sätt och i enlighet med myndigheternas föreskrifter.

För att uppmärksamma att separat insamling av elektriska hushållsapparater är obligatorisk så bär denna apparat symbolen med en överkryssad soptunna.

Detta innebär att vid slutet av dess livslängd får produkten inte kastas som hushållsavfall. Den måste tas till en särskild återvinningscentral som anvisas av myndigheterna eller till en återförsäljare som tillhandahåller denna tjänst. Genom att kassera en hushållsapparat separat, som till exempel denna håll, så undviker man eventuella negativa konsekvenser för miljö och hälsa och gör det möjligt för material att återvinnas och får därmed ut betydande besparingar av energi och resurser.

Observera! Kasta inte en söndrig keramisk glasplatta i glasåtervinningen utan ta den till kommunens avfallsåtervinningscentral.

Försäkran om överensstämmelse

Vi intygar härmed att våra produkter uppfyller tillämpliga europeiska direktiv, beslut och förordningar, samt de krav som anges i refererade standarder.
