Produkttyp	Trådlös ringklocka med ljusblixt
Mått (sändare)	8 x 8 x 4 cm
Mått (mottagare)	12 x 8 x 4 cm
Vikt (set)	200 g
Strömförsörjning sändare	1 st 12V batteri typ 23A
Strömförsörjning mottagare	2 st AA-batterier (ingår ej)
Huvudfunktioner	Ringsignal med 32 melodier, justerbar volym, ljusblixt, räckvidd upp till 150 m, batterinivåindikator
Underhåll och rengöring	Rengör med en mjuk och torr trasa. Använd inte slipande rengöringsmedel eller lösningsmedel.
Säkerhet	Använd endast alkaliska batterier. Blanda inte nya och gamla batterier. Utsätt inte för fukt eller extrema temperaturer.
Reservdelar och reparerbarhet	Apparaten är inte användarreparerbar. För hjälp, kontakta Amplicoms kundtjänst.
Allmän information	Varumärke: Amplicom, Modell: Ring Flash 250, Kategori: Alarmklocka (trådlös ringklocka)

Vanliga frågor - Ring Flash 250 Amplicom

Vad är maximal räckvidd för Ring Flash 250 ringklockan?

Maximal räckvidd är 150 meter i fri sikt. Väggar och hinder kan minska avståndet.

Hur installerar jag ringklockan?

Fäst sändaren (tryckknappen) utomhus med skruvar eller dubbelhäftande tejp. Anslut mottagaren till ett vägguttag eller sätt i batterier enligt modell.

Vilken typ av batterier använder sändaren?

Sändaren använder ett 12V batteri typ 23A. Byt ut det när räckvidden minskar eller indikatorn blinkar.

Hur ändrar jag ringsignalen?

Tryck på MELODY-knappen på mottagaren för att bläddra bland de 32 tillgängliga melodierna. Ett långt tryck bekräftar valet.

Vad gör jag om ljusblixten inte fungerar?

Kontrollera att mottagarens batterier är i gott skick och att blixtläget är aktiverat (FLASH-knappen). Om problemet kvarstår, återställ enheten genom att ta bort batterierna i 10 sekunder.

Hur synkroniserar jag sändare och mottagare?

Tryck på LEARN-knappen på mottagaren, tryck sedan på sändarens tryckknapp. En ljudsignal bekräftar synkroniseringen.

Är ringsignalens volym justerbar?

Ja, vrid på VOLUME-ratten på mottagaren för att justera volymen från 0 (tyst) till max.

Vad gör jag om ringklockan inte ringer?

Kontrollera batterierna i sändare och mottagare, avståndet och att enheterna är synkroniserade. Försök återställa.

Räckvidden har minskat, vad ska jag göra?

Byt ut sändarens batteri. Flytta mottagaren bort från metallföremål. Kontrollera att inga större hinder finns.

Hur rengör jag ringklockan?

Rengör med en mjuk och torr trasa. Använd inte kemikalier eller vatten, eftersom det kan skada elektroniken.

BRUKSANVISNING Ring Flash 250 Amplicom

Kontrollera att du läser denna bruksanvisning noga.

Under inga omständigheter öppna enheten eller försöka sig på någon reparation själv.

Avsedd användning

Denna telefon är lämplig för användning i ett allmänt telefonnät. All annan användning anses oavsiktlig användning.

Otillåten ändring eller ombyggnad är inte tillåten. Öppna inte enheten för att utföra någon reparation själv.

Installationsläge

Förhindra exponering av rök, damm, vibration, kemikalier, fuktighet, värme eller direkt solljus

Strömförsörjning

Varning: Använd endast nätadaptern som levereras eftersom andra ström adaptrar kan skada utrustningen \~ Se till att adaptern inte hindras av möbler och dylikt.

Miljöinformation/Avfallshantering

Avfallshantering av begagnade elektriska och elektroniska apparater (ska användas i länder som ingår i den europeiska unionen och andra europeiska länder med ett separat uppsamlingssystem för dessa apparater). Symbolen på produkten eller dess förpackning hänvisar till att denna produkt inte får behandlas som normala hushållssopor, utan måste lämnas in till ett uppsamlingsställe för recycling av elektriska och elektroniska

apparater. Genom ditt bidrag till korrekt avfallshantering av denna produkt skyddar du miljön och dina medmänniskors hälsa. Miljön och hälsan utsätts för risker genom felaktig avfallshantering. Miljöåtervinning hjälper till att reducera förbrukningen av räämnen. Ytterligare informationer om återvinning av denna produkt erhåller du hos din kommunförvaltning, de kommunala

avfallshanteringsföretagen eller i den affär där du köpt produkten.

Långvarigt lyssnande på enheten med full volym kan orsaka hörselskada.

Förpackningens innehåll

Förpackningen innehåller:

Innehåll RF250
RingFlash 250 basstation 1
Nätadapter (12VDC 1A) 1
Telefonanslutningssladd 1
Pick-up 1
Yttre mikrofon 1
12 Volt batteri (23 A) 1
3 Volt batteri (CR2) 1
Dubbelhäftande tejp 2
Bruksanvisning 1

Funktionsdelar

Pick-up utan hållare

Status-LED1.

Kåpa2.

Skruvfäste 3.

Inbyggd mikrofon4.

1. Skruvar till käpa

2. Uttag för extern mikrofon

RingFlash 250

Skjutreglage till urval av alarmmelodier 8. när telefonen är ansluten

Skjutreglage till urval av alarmmelodier 9. när dörrklocka är ansluten med en pick-up Uttag för telefonjacket10.

Uttag för nätadaptern11.

Uttag för telefonen12.

Uttag för vibrationskudde (valmöjlighet)13. Skjutreglage för volymkontroll14.

Skjutreglage för att välja typ av alarmsig-15. nal

Ansluta basstationen

Anslut RingFlash 250 basstation som det illustreras i diagrammet. Av säkerhetsskäl, använd endast nätadapter och anslutningskabeln till telefonen som levereras i förpackningen.


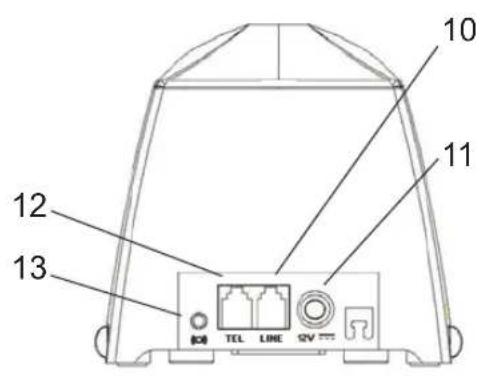

Koppla bort den befintliga telefonförbin-1. delse från telefonen som nu används.

Anslut änden av telefonkabeln som just 2. kopplas bort till uttaget LINE (10) i Ring-Flash 250 bas station.

Anslut sedan telefonkabeln i din telefon.3.

Anslut den andra änden av telefon kabeln till telefonens anslutningsuttag TEL (12) i RingFlash 250 basstation.

Anslut nu strömadaptern som medföljer i 5. eluttaget.

Anslut den cylindriska kontakten på ström 6 adaptern i anslutningsuttaget för strömadapter (11) i RingFlash 250 basstation.

Så snart RingFlash 250 basstationen är ansluten till elnätet, utfärdar Ringblixt 250 basstation en ljudsignal för att indikera korrekt installation. Om det inte kommer någon akustisk signal, dra ut strömsdaptern från vägguttaget. Kontrollera anslutningarna på RingFlash 250 basstation. Vänta 1 minut och anslut sedan strömadaptern i vägguttaget.

Inställningar på RingFlash 250 basstation

Efter korrekt anslutning av RingFlash 250 'basstation, kan du bestämma olika inställningar på alarmsignalen. Dessa inställningar inkluderar vilken typ av alarmsignal, melodi för signalen och volym på signalen.

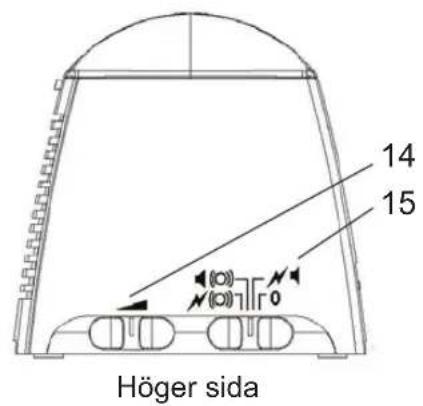

Till att börja flytta volymkontrollen (14) 1. till en låg volym (flytta skjutreglaget till vänster).

Initiera ett testsamtal för att testa volymen 2. av larmsignalen och ställ sedan in volymen till önskad nivå.

Om du inte har anslutit en telefon till RingFlash 250 basstation, utför du inte justeringen av volymen för larmsignalen tills du har anslutit en pick-up

Använda RingFlash 250

Välj önskad alarmsignal med skjutreg-3. laget (15) genom att flytta reglaget från vänster till höger

Du kan välja mellan följande typer av 4. alarmsignal: blinkande ljus och vibrationer, ljudsignal och vibration, blinkande ljus och ljudsignal utan vibrationer, ingen ekosignal. (Se även Sidan 120 Snabb översikt) Skjutreglagen för att välja melodier (8 +9) 5. kan användas för att välja en melodi när en pick-up (9) är ansluten till RingFlash 250 och en melodi när en telefon (8) är ansluten till RingFlash 250 (Se även sidan 120 Snabb översikt.)

Förbereda pick-up

Pick-up kan användas för att upptäcka akustiska signaler (ringsignaler eller pip) av dörrklockan eller brandlarm som redan används. De upptäckta Signalerna överförs sedan till RingFlash 250 basstation och utfärdar alarmsignaler som du tidigare valt. (särskild alarmsignal för brandvarnare). Fortsätt enligt följande för att installera pick-up:

Skruva ur käpskruven (5) ur pick-up.1.

Ta bort locket från käpan (2) av pick-up.2.

När inställning för dörrklocka 1, lyser LED STOP-knappen (7) gult, inställning för dörrklocka 2, lyser LED STOP-knappen (7) grön.

Nu kan du anpassa inställningarna till av-3. sett ändamål. Ändra inställning av 2-ställning mini-DIP-omkopplaren enligt följande diagram.

Ringklocka 1

Ringklocka 2

Brandlarm

Sätt i batterier (CR2 and 23A) I batterifa-4. cket. Var uppmärksam på att sätta I dom rätt.

Sätt tillbaka käpan på Pick-up (2).5.

Sätt i pickupen i hållaren. Var uppmärk-7. sam att pickupen är monterad på rätt sätt i hållaren. Spärrarna för hållaren (3) på pickupen hjälper dig att hitta korrekt installation position.

Montering på en dörrklocka

Använd tejpen för att fästa hållaren av 1. pickupen på dörrklockan. Placera hållaren så att den stora öppningen i hållaren är över på dörrklockans sound generator. Tryck på din dörrklocka.2.

När status-LED (1) på pickupen tänds, 3. sänder den en signal till basstationen.

Montering på ett brandlarm

Använd tejpen att fästa pick-up hållaren 1. bredvid brandvarnaren. Placera hållaren så att pickupen är installerad så nära ljudgenerator av brandvarnaren som möjligt,

Installera aldrig en pick-up direkt på en brandvarnare. Om du placerar en pick-up direkt på brandvarnaren, kan inte brandvarnarens funktion garanteras

Aktivera testfunktionen på ditt brand larm. 2. (Se bruksanvisningen som levereras med brandvarnaren.)

Pickupen måste utsättas för en brand- varnarsignal i 5 sekunder. Överföringen till RingFlash 250 utlöses endast efter 5 sekunder.

När LED-status (1) på pickupen tänds, 3. sänder den en signal till RingFlash 250 basstation.

RingFlash 250 fortsätter att signalera ett 4. larm tills brandvarnaren upphör att larma. (Se bruksanvisning som medföljer brand larmet.)

Om pickupen inte upptäcker den akustiska signaler, minska först avståndet mellan pickupen och RingFlash 250 basstation.

Om den akustiska signalerna inte kan plockas upp ordentligt, är det möjligt att dörr klocksvolymen är för låg. Ställ in dörrklockan till en högre volym eller justera känsligheten för den inbyggda mikrofonen från „Lo“ till „Hi“. Omkopplaren för detta ligger inne i pickenup. Öppna pickupen som beskrivs i „Förbereda pick-up“.

Ansluta en extern mikrofon

Om de akustiska signalerna inte kan plockas upp ordentligt av den interna mikrofonen eller pickupen inte kan monteras på enhet som skall övervakas, kan du ansluta en extern mikrofon.

Installera pickupen nära den enhet som 1. ska övervakas.

Använd tejpen för att fästa mikrofonen till 2. högtalaren till enheten som ska övervakas.

Sätt i anslutningskontakten från externa 3. mikrofonen i uttaget (6).

Störningar från annan utrustning

Under vissa omständigheter, kan annan elektrisk utrustning orsaka störningar till RingFlash 250. Du kan ändra åtkomstkoden av RingFlash 250 och pickupen:

Ta bort den lilla luckan på undersidan av 1. RingFlash 250 basstation.

Ändra inställningen av 8-positionen DIP 2. brytare, illustreras nedan, om det behövs.

Ta bort locket på käpan på pickupen som 3. beskrivs på sidan 116.

Ändra inställningen av 8-positionen mini 4. DIP-omkopplare enligt inställningarna på RingFlash 250 basstation.

Sätt tillbaka locket på pickupen som 5. beskrivs på sidan 116.

Batteriladdning

LED (1) av respektive pick-up blinkar när batterierna när en kritisk laddningsnivå. Om LED (1) blinkar en gång var 5 sekund, ändra batteri 23A. Om LED (1) blinkar två gånger var 5 sekunder, ändra batteri CR2.

Vibrationskudde

Du kan ansluta en vibrationskudde (medföljer ej) i anslutnings uttaget (13) på baksidan av basstationen på RingFlash 250. Om en signal tas emot, börjar vibrationskudden att vibrera.

Väggmontering

Du kan använda lämpliga skruvar (medföljer ej) för att montera RingFlash 250 basstation, via hål i basen på en vägg.

Snabb överblick

Ställa in ringmelodi

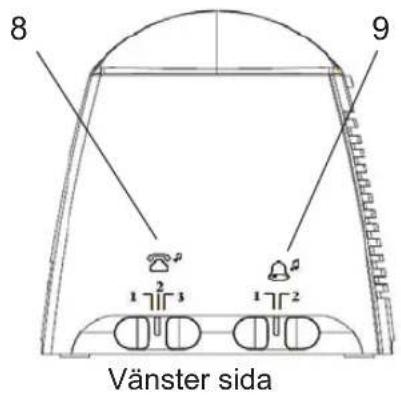

Det finns 3 melodier tillgängliga på RingFlash 250 bas station. Flytta den skjutreglaget (8) på vänster sida för att välja melodi 1, 2 eller 3.

Inställning av melodi till dörrklockan

Det finns två melodier tillgängliga. Flytta skjutreglaget (9) på vänster sida för att välja melodi 1 eller 2.

Inställning av alarmläge

Det finns 4 alarmlägen tillgång urval. Använd skjutreglaget (15) på höger sida för att välja en av Följande alarmlägen

Funktion- Telefon Dörrklocka släget

	0 Av	Melodi från hög-	talare
a.		Melodi från högtalare och blinkande ljus	Melodi från högtalare och blinkande ljus
		Melodi från högtalare och extern vibration	Melodi från högtalare och extern vibration
a för		Melodi från hög-talare, blinkande ljus och extern vibration	Melodi från hög-talare, blinkande ljus och extern vibration

Dämpa ringsignalen

Dämpa ringsignalen Tryck på STOPPknappen (7) för att dämpa ringsignalen på ett inkommande samtal.

Underhåll och garanti

Underhåll

Rengör utrustningens ytor med en mjuk, • luddfri trasa

Använd aldrig rengöringsmedel eller lös- ningsmedel

Garanti

Produkten uppvisar en hög driftssäkerhet. Var god kontakta din återförsäljare eller vänd dig direkt till tillverkaren om störningar uppträder trots korrekt montering och användning. Garantitiden är 24 månader från inköpsdatum.

Vilkoren för garantin tillämpas inte på de uppladdningsbara batterierna.

Garantin omfattar kostnadsfri reparation samt kostnadsfri retursändning. En förutsättning är att apparaten skickas in i originalförpackningen, kasta alltså inte bort denna. Garantin förfaller vid skador som förorsakats av felaktig behandling eller reparationsförsök av

icke auktoriserade personer (förstöring av apparatens plombering). Garantireparationer genomföres endast vid insändning eller uppvisning av inköpskvitto. Två år efter köp av Amplicoms produkter, gäller ej garantivillkoren längre.

Försäkran om överensstämmelse

Denna enhet uppfyller de krav som ställs i EU-direktivet:

1999 / 5 EU-direktivet om radioutrustning och terminalutrustning och om ömsesidigt erkännande av deras överensstämmelse.

Överensstämmelse med ovannämnda direktiv bekräftas av CE-märket på enheten.

Du hittar hela försäkran om överenstämmelse på www.amplicomms.com

Information om garanti

Viktiga anvisningar om garantisektionen

Den period av garanti för AMPLICOMMS produkten börjar på inköpsdagen. Rättigheter för krav enligt villkoren i garantin avser brister till följd av material-eller tillverkningsfel. Rättigheter för krav enligt villkoren i garantin ogiltigförklaras efter ett ingripande av den köparen eller tredje part. Skador som orsakas till följd av felaktig hantering eller drift, normalt slitage, felaktig placering eller lagring, felaktig anslutning eller installation, force majeure eller andra yttre påverkan som inte omfattas av villkoren i garantin.

mplicomms

Audioline GmbH, D-41460 Neuss

CE

Fordringar enligt VILLKOREN FÖR garanti får endast göras gällande till återförsäljaren där utrustningen har köpts. Varvid förvärvskvittot måste lämnas in. Att förhindra onödiga långa försningar, skicka inte utrustningen enligt klagomål till vår kontorsadress.

AUDIOLINE GmbH

Neuss

Internet: www.amplicomms.com

E-post: [e-mail]
