Ring Flash 250 - Alarmglocke Amplicom - Kostenlose Bedienungsanleitung

Produkttyp	Kabellose Klingel mit Lichtblitz
Abmessungen (Sender)	8 x 8 x 4 cm
Abmessungen (Empfänger)	12 x 8 x 4 cm
Gewicht (gesamt)	200 g
Stromversorgung Sender	1 Batterie 12V Typ 23A
Stromversorgung Empfänger	2 AA-Batterien (nicht im Lieferumfang)
Hauptfunktionen	Klingel mit 32 Melodien, einstellbare Lautstärke, Lichtblitz, Reichweite bis 150 m, Batteriestandsanzeige
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Nur Alkalibatterien verwenden. Neue und gebrauchte Batterien nicht mischen. Nicht Feuchtigkeit oder extremen Temperaturen aussetzen.
Ersatzteile und Reparierbarkeit	Gerät nicht vom Benutzer reparierbar. Bei Fragen wenden Sie sich an den Amplicom-Kundendienst.
Allgemeine Informationen	Marke: Amplicom, Modell: Ring Flash 250, Kategorie: Alarmklingel (kabellose Klingel)

Häufig gestellte Fragen - Ring Flash 250 Amplicom

Wie groß ist die maximale Reichweite der Klingel Ring Flash 250?

Die maximale Reichweite beträgt 150 Meter im freien Feld. Wände und Hindernisse können diese Entfernung verringern.

Wie installiere ich die Klingel?

Befestigen Sie den Sender (Druckknopf) mit Schrauben oder doppelseitigem Klebeband außen. Schließen Sie den Empfänger an eine Steckdose an oder legen Sie je nach Modell Batterien ein.

Welche Batterien werden für den Sender verwendet?

Der Sender verwendet eine 12V-Batterie Typ 23A. Ersetzen Sie sie, wenn die Reichweite nachlässt oder die Anzeige blinkt.

Wie ändere ich den Klingelton?

Drücken Sie die MELODY-Taste am Empfänger, um durch die 32 verfügbaren Melodien zu blättern. Ein langer Druck bestätigt die Auswahl.

Was tun, wenn der Lichtblitz nicht funktioniert?

Überprüfen Sie, ob die Batterien des Empfängers in Ordnung sind und der Blitzmodus aktiviert ist (FLASH-Taste). Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück, indem Sie die Batterien 10 Sekunden lang entfernen.

Wie synchronisiere ich Sender und Empfänger?

Drücken Sie die LEARN-Taste am Empfänger, dann den Druckknopf des Senders. Ein Tonsignal bestätigt die Synchronisierung.

Ist die Lautstärke des Klingeltons einstellbar?

Ja, drehen Sie den VOLUME-Regler am Empfänger, um die Lautstärke von 0 (stumm) bis maximal einzustellen.

Was tun, wenn die Klingel nicht klingelt?

Überprüfen Sie die Batterien von Sender und Empfänger, die Entfernung und ob die Geräte synchronisiert sind. Versuchen Sie einen Reset.

Die Reichweite hat nachgelassen, was soll ich tun?

Ersetzen Sie die Batterie des Senders. Halten Sie den Empfänger von Metallgegenständen fern. Stellen Sie sicher, dass keine größeren Hindernisse vorhanden sind.

Wie reinige ich die Klingel?

Reinigen Sie mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien oder Wasser, da dies die Elektronik beschädigen könnte.

BEDIENUNGSANLEITUNG Ring Flash 250 Amplicom

Bedienungsanleitung (DE)

Mode d'emploi (FR)

Bedienungsanleitung (DE) 3

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch.

Führen Sie unter keinen Umständen selbst etwaige Reparaturarbeiten durch.

Bestimmungsgemäße Verwendung

Der RingFlash 250 ist zur Signalverstärkung für die Verbindung mit Telefonen, Türklingeln und Rauchmeldern vorgesehen. Andere Verwendungen gelten als nicht bestimmungsgemäß.

Der RingFlash 250 eignet sich besonders in lauten Umgebungen und bei Schwerhörigkeit. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

Installationsort

Vermeiden Sie eine übermäßige Einwirkung von Rauch, Staub, Vibration, Chemikalien, Feuchtigkeit, Hitze und direktem Sonnenlicht.

Stromversorgung

Vorsicht: Verwenden Sie nur den mitgelieferten Netzadapterstecker, da andere Netzgeräte das Gerät beschädigen könnten. Stellen Sie sicher, dass der Netzadapterstecker nicht aufgrund von Möbeln und ähnlichen Gegenständen unzugänglich ist.

Sicherheitsinformationen

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien! Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen.

Sie können giftige und umweltschädliche Schwermetalle enthalten.

Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Ein längeres Hören bei voller Lautstärke des Gerätes kann das Gehör des Benutzers schädigen.

Verpackungsinhalt

Zum Lieferumfang gehören:

Inhalt RF250
RingFlash 250 Basisstation 1
Netzadapterstecker (12VDC 1A) 1
Telefonanschlusskabel 1
Tonabnehmer 1
externes Mikrofon 1
12-Volt-Batterie (23A) 1
3-Volt-Batterie (CR2) 1
doppelseitiges Klebeband 2
Bedienungsanleitung 1

Bedienelemente

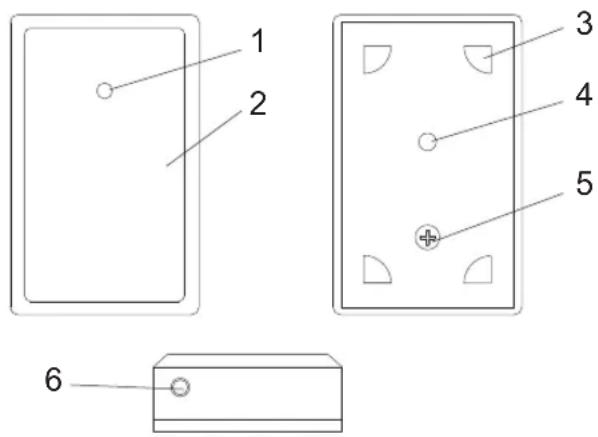

Tonabnehmer ohne Halterung

1. Status-LED
2. Gehäuse
3. Arretierung für Halterung
4. internes Mikrofon
5. Gehäuseschraube
6. Klinkenbuchse für externes Mikrofon

Ihr RingFlash 250

1. STOPP-Taste mit LED
2. Schiebeschalter zur Melodieauswahl für die Signalverstärkung des angeschlossenen Telefons
3. Schiebeschalter zur Melodieauswahl für die Signalverstärkung der angeschlossenen Türklingel-Tonabnehmer
4. Anschluss für Telefonleitung (Amt)
5. Anschlussbuchse für Netzteil
6. Anschluss für Telefon
7. Anschlussbuchse für Vibrationskissen (optional)
8. Schieberegler zur Lautstärkeregelung der Signalverstärkung
9. Schiebeschalter zur Auswahl der Art der Signalverstärkung

So benutzen Sie Ihren RingFlash 250

Anschluss der Basisstation

Schließen Sie die RingFlash 250 Basisstation wie in der Abbildung dargestellt an. Verwenden Sie aus Sicherheitsgründen nur den Netzadapterstecker und das Telefonanschlusskabel, die zum Lieferumfang gehören.

So benutzen Sie Ihren RingFlash 250

1. Ziehen Sie Ihr vorhandenes Telefonanschlusskabel aus dem vorhandenen Telefon heraus.
2. Verbinden Sie das Ende des herausgezogenen Telefonkabels mit dem Anschluss für die Telefonleitung (10) der RingFlash 250 Basisstation.
3. Stecken Sie nun das mitgelieferte Telefonanschlusskabel in Ihr vorhandenes Telefon.
4. Verbinden Sie das andere Ende des Kabels mit dem Anschluss für das Telefon (12) der RingFlash 250 Basisstation.
5. Verbinden Sie nun den mitgelieferten Netzadapterstecker mit dem Stromnetz.
6. Stecken Sie den Hohlstecker des Netzadaptersteckers in die Anschlussbuchse für das Netzteil (11) der RingFlash 250 Basisstation.

Sobald Sie die RingFlash 250 Basisstation mit dem Stromnetz verbunden haben, wird die RingFlash 250 Basisstation mit einem Piepton die korrekte Installation bestätigen. Wenn Sie keinen Piepton hören, ziehen Sie den Netzadapterstecker aus der Steckdose. Kontrollieren Sie die Anschlüsse der RingFlash 250 Basisstation. Warten Sie 1 Minute und stecken Sie den Netzadapterstecker wieder in die Steckdose ein.

Einstellungen an der RingFlash 250 Basisstation

Sie können nach erfolgreichem Anschluss der RingFlash 250 Basisstation einige Einstellungen zur Signalverstärkung vornehmen. Hierzu zählen die Art der Signalverstärkung, Melodie für die Signalverstärkung und die Lautstärke der Signalverstärkung.

1. Stellen Sie mit dem Schieberegler für die Lautstärke (14) zunächst eine geringe Lautstärke ein (Regler nach links schieben).
2. Tätigen Sie nun einen Testanruf, um die eingestellte Lautstärke zur Signalverstärkung zu testen und die gewünschte Lautstärke zur Signalverstärkung festzulegen.

Wenn Sie kein Telefon an die Ring-Flash 250 Basisstation angeschlossen haben, warten Sie bitte mit der Lautstärkeeinstellung für die Signalverstärkung, bis Sie einen Tonabnehmer an die Ring-Flash 250 Basisstation angeschlossen haben.

So benutzen Sie Ihren RingFlash 250

1. Wählen Sie die gewünschte Art der Signalverstärkung mit dem Schiebeschalter zur Auswahl der Signalverstärkung (15).
2. Von links nach rechts können Sie zwischen folgenden Arten der Signalverstärkung wählen: Lichtblitze und Vibration, akustisches Signal und Vibration, Lichtblitze und akustisches Signal ohne Vibration, keine Signalverstärkung. (Siehe auch S. 14 Kurzübersicht Funktionen)
3. Mit den Schiebeschaltern zur Auswahl der Melodien (8+9) können Sie eine Melodie für die Signalverstärkung der an die Ring-Flash 250 Basisstation angeschlossenen Tonabnehmer (9) und eine Melodie für die Signalverstärkung des an die Ring-Flash 250 Basisstation angeschlossenen Telefons (8) auswählen. (Siehe auch S. 14 Kurzübersicht Funktionen)

So benutzen Sie Ihren RingFlash 250

Vorbereitung des Tonabnehmers

Mit dem Tonabnehmer können Sie die akustische Signalgebung (Klingeln oder Piepen) Ihrer vorhandenen Türklingel oder Ihres Rauchmelders direkt abnehmen. Diese abgenommenen Signale werden dann per Funk an die Basisstation des RingFlash 250 gesendet und durch die von Ihnen ausgewählte Art der Signalverstärkung ausgegeben. Wenn der Tonabnehmer in Verbindung mit einem Rauchmelder benutzt wird, erzeugt die Basisstation ein spezielles Alarmsignal. Zur Installation des Tonabnehmers gehen Sie wie folgt vor:

1. Drehen Sie die Gehäuseschraube (5) aus dem Deckel des Tonabnehmers.
2. Entfernen Sie den soeben losgeschraubten Deckel von dem Gehäuse (2) des Tonabnehmers.

Sie können den Verwendungsbereich der Tonabnehmer umschalten. Sie können den Tonabnehmer z. B. für eine Türklingel oder einen Rauchmelder verwenden.

1. Je nach vorgesehenem Verwendungszweck können Sie die Einstellung anpassen. Ändern Sie hier die Einstellung des 2er-Mini-DIP-Schalters entsprechend folgender Grafiken.

Klingel 1

Klingel 2

Rauchmelder

1. Legen Sie die Batterien (CR2 und 23A) in die vorgesehenen Aufnahmen ein. Achten Sie darauf, dass Sie die Batterien polrichtig einsetzen.

2. Setzen Sie den Gehäusedeckel des Tonabnehmers wieder auf das Gehäuse (2) auf.

3. Drehen Sie die Gehäuseschraube (5) wieder in das Gehäuse (2) des Tonabnehmers ein.

4. Stecken Sie den Tonabnehmer in die Halterung. Achten Sie darauf, dass Sie den Tonabnehmer richtig herum in die Halterung stecken. Die Arretierungen für die Halterung (3) am Türklingel-Tonabnehmer (RFD01) helfen Ihnen die richtige Einbau-lage zu finden.

Montage an eine Türklingel

1. Befestigen Sie mithilfe des mitgelieferten Klebebands die Halterung des Tonabnehmers auf der Türklingel. Positionieren Sie die Halterung so, dass sich die große Öffnung der Halterung über dem Schallgeber Ihrer Türklingel befindet.
2. Betätigen Sie Ihre Türklingel.
3. Wenn die Status-LED (1) am Tonabnehmer aufleuchtet, dann überträgt der Tonabnehmer ein Signal an die Basisstation.

Montage an einen Rauchmelder

1. Befestigen Sie mit Hilfe des mitgelieferten Klebebands die Halterung des Tonabnehmers neben dem Rauchmelder. Positionieren Sie die Halterung so, dass der Rauchmelder-Tonabnehmer so nahe wie möglich an dem Schallgeber Ihres Rauchmelders angebracht ist.

Montieren Sie den Tonabnehmer niemals direkt auf dem Rauchmelder. Wenn Sie den Tonabnehmer direkt auf dem Rauchmelder positionieren, kann die Funktion des Rauchmelders nicht mehr gewährleistet werden.

1. Betätigen Sie die Testfunktion Ihres Rauchmelders. (Siehe hierzu die Bedienungsanleitung des Rauchmelders.)

Der Tonabnehmer muss für 5 Sekunden einem Rauchmelder-Alarmsignal ausgesetzt sein. Erst dann löst dieser eine Übertragung an die Basisstation des RingFlash 250 aus.

So benutzen Sie Ihren RingFlash 250

1. Wenn die Status-LED (1) am Tonabnehmer aufleuchtet, dann überträgt der Tonabnehmer ein Signal an die Ring-Flash 250 Basisstation.
2. Die Basisstation des RingFlash 250 signalisiert so lange Alarm, bis am Rauchmelder der Alarm beendet wurde. (Siehe hierzu die Bedienungsanleitung des Rauchmelders)

Wenn die Abnahme der akustischen Signale nicht erfolgreich ist, verringern Sie zunächst den Abstand zwischen dem Tonabnehmer und der RingFlash 250 Basisstation.
Wenn die Abnahme der akustischen Signale nicht erfolgreich ist, kann es sein, dass die Ausgabelautstärke Ihrer Türklingel zu gering ist. Stellen Sie Ihre Klingel lauter ein oder

stellen Sie die Empfindlichkeit des eingebauten Mikrofons von „Lo“ auf „Hi“. Der Schalter dafür befindet sich im Inneren des Tonabnehmers. Öffnen Sie den Tonabnehmer wie in „Vorbereitung des Tonabnehmers“ beschrieben.

Externes Mikrofon anschließen

Wenn die Abnahme der akustischen Signale mithilfe des internen Mikrofons nicht erfolgreich ist oder ein Anbringen des Tonabnehmers auf dem abzunehmenden Geräts nicht möglich ist, können Sie ein externes Mikrofon anschließen.

1. Montieren Sie den Tonabnehmer in der Nähe des abzunehmenden Geräts.
2. Befestigen Sie mithilfe des mitgelieferten Klebebands das Mikrofon auf dem Lautsprecher des abzunehmenden Geräts.
3. Stecken Sie den Anschlussstecker des externen Mikrofons in die Klinkenbuchse (6) des Tonabnehmers.

Störungen durch andere Geräte

Beim Einsatz des RingFlash 250 kann es u. U. zu Störungen durch andere Geräte kommen. Sie können die Übertragungs-frequenz des RingFlash 250 und der Tonabnehmer wie folgt ändern:

1. Entfernen Sie die kleine Abdeckung unter der RingFlash 250 Basisstation.
2. Ändern Sie nach Belieben die Einstellung des darunter befindlichen 8er-Mini-DIP-Schalters.

1. Entfernen Sie den Deckel des Tonabnehmer-Gehäuses wie auf S. 10 beschrieben.
2. Ändern Sie hier die Einstellung des 8er-Mini-DIP-Schalters entsprechend der vorgenommenen Einstellung an der Ring-Flash 250 Basisstation.
3. Montieren Sie den Deckel des Tonabnehmer-Gehäuses wie auf S. 10 beschrieben.

Batteriestand

Wenn die Batterien einen kritischen Ladestand erreichen, blinkt die Status-LED (1) des betroffenen Tonabnehmers. Blinkt die Status-LED (1) alle 5 Sekunden einmal, dann wechseln Sie bitte die Batterie 23A. Blinkt die Status-LED (1) alle 5 Sekunden zweimal, dann wechseln Sie bitte die Batterie CR2.

Vibrationsalarm

Sie können ein Vibrationskissen (nicht im Lieferumfang enthalten) in die Anschlussbuchse (13) auf der Rückseite der RingFlash 250 Basisstation einstecken. Bei Eingang eines Signals beginnt das Vibrationskissen zu vibrieren.

Wandbefestigung

Bei Verwendung geeigneter Schrauben und Wanddübel (nicht im Lieferumfang enthalten) können Sie Ihre RingFlash 250 Basisstation mithilfe der Aufnahmen im Boden an der Wand befestigen.

Kurzübersicht Funktionen

Einstellen der Klingelmelodie

An Ihrer RingFlash 250 Basisstation stehen 3 Melodien zur Auswahl. Bewegen Sie einfach den Schiebeschalter (8) an der linken Seite, um Melodie 1, 2 oder 3 zu wählen.

Einstellen der Türklingelmelodie

Sie können aus zwei verschiedenen Melodien wählen, indem Sie den Schiebeschalter (9) an der linken Seite bewegen, um Melodie 1 oder 2 zu wählen.

Einstellen des Alarmmodus

Es stehen 4 Alarmmodi zur Aus- Bitte verwenden Sie den Schiebe- schalter (15) an der rechten Seite, um einen der folgenden Alarmmodi zu wählen.

Modus Telefon Türklingel

0 Aus Melodie vom
		Lautsprecher
	Melodie vom Lautsprecher und Lichtblitze	Melodie vom Lautsprecher und Lichtblitze
hen	Melodie vom Lautsprecher und externes Vibrationskissen	Melodie vom Lautsprecher und externes Vibrationskissen
	Melodie vom Lautsprecher, Lichtblitze und externes Vibrationskissen	Melodie vom Lautsprecher, Lichtblitze und externes Vibrationskissen

Unterdrücken des Tonrufs

Betätigen Sie die STOPP-Taste (7), um den Tonruf des eingehenden An-rufs zu unterdrücken.

Wartung/Garantie Wartung

• Reinigen Sie die Oberfläche des Produkts mit einem weichen, flusenfreien Tuch
• Niemals Reinigungsmittel oder Lösungen verwenden

Garantie

Amplicomms-Geräte werden gemäß neuester Produktionsmethoden hergestellt und geprüft. Die Nutzung sorgfältig ausgewählten Materials und hochentwickelter Technologien gewähren eine störungsfreie Funktion und eine lange Betriebsdauer. Die Garantiebedingungen gelten nicht, wenn ein Fehler des Telefonnetzwerkbetreibers oder jeglichen zwischengeschalteten Nebenstellen-Erweiterungssystems die Ursache für die Fehlfunktion des Geräts darstellt. Die Garantiebedingungen sind nicht auf wiederaufladbare Batterien oder in den Produkten verwendete Akkusätze anwendbar. Der Garantiezeitraum beträgt 24 Monate ab Kaufdatum.

Alle Unzulänglichkeiten, die aus Material- oder Produktionsfehlern resultieren und während der Garantiezeit entstehen, werden kostenlos beseitigt. Das Anspruchsrecht gemäß der Garantiebedingungen wird nach Intervention des Käufers oder dritter Parteien annulliert. Schäden, die das Ergebnis unsachgemäßer Handhabung oder Betriebs, inkorrekter Platzierung oder Lagerung, unsachgemäßen Anschlusses oder Installation, höherer Gewalt oder anderer externer Einflüsse sind, sind durch die Garantiebedingungen nicht abgedeckt. Im Beschwerdefall behalten wir uns das Recht vor, defekte Teile zu reparieren oder zu ersetzen oder ein Ersatzgerät zu liefern. Ersatzteile oder -geräte gehen in unser Eigentum über. Erstattungsrechte sind im Fall der Beschädigung ausgeschlossen, wenn keine Beweise der Absicht oder grober Fahrlässigkeit seitens des Herstellers vorliegen.

Wenn Ihr Gerät im Verlauf des Garantiezeit-

Wartung/Garantie

raums Anzeichen eines Defekts aufweist, bringen Sie es bitte zusammen mit dem Kaufbeleg zu Ihrem Händler zurück, bei dem Sie das Amplicomms-Gerät gekauft haben. Alle Rechte auf Ansprüche gemäß der Garantiebedingungen in Übereinstimmung mit dieser Vereinbarung müssen ausschließlich gegenüber Ihrem Händler geltend gemacht werden. Zwei Jahre nach dem Kauf und der Übertragung unserer Produkte können Ansprüche gemäß der Garantiebedingungen nicht mehr geltend gemacht werden.

Konformitätserklärung

nedneglof re

EU-Richtlinie aufgestellten Anforderungen: 1999/5 EU-Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der oben genannten Richtlinie wird durch das CE-Symbol auf dem Gerät bestätigt. Um die vollständige Konformitätserklärung anzusehen, wenden Sie sich bitte an den auf unserer Website www. amplicomms.com kostenlos verfügbaren Download.

nplicomms

Audioline GmbH, D-41460 Neuss

Wichtige Garantiehinweise

Wichtige Garantiehinweise

Die Garantiezeit für Ihr Amplicomms – Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARAN- TIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUF- BELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.
