BEDIENUNGSANLEITUNG TCL 200 Amplicom

Digitalwecker mit schnurlosem Vibrationskissen

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieser Wecker ist geeignet für das Wecken bzw. Signalisieren zu einer eingestellten Zeit oder durch eingehende Telefonsignale. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

Herzschrittmacher

ung: Zu implantierten Herzschrittmachern sollte immer ein Abstand von mindestens 15 cm eingehalten werden, um eventuelle Störungen zu vermeiden.

Netzteil

ung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile das Gerät beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

mitgelieferte Netzteil erfüllt die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

Aufladbare Akkus

ung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs!

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das Symbol bedeutet, dass Sie das Gerät a keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen.

Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Bedienelemente

2 Bedienelemente

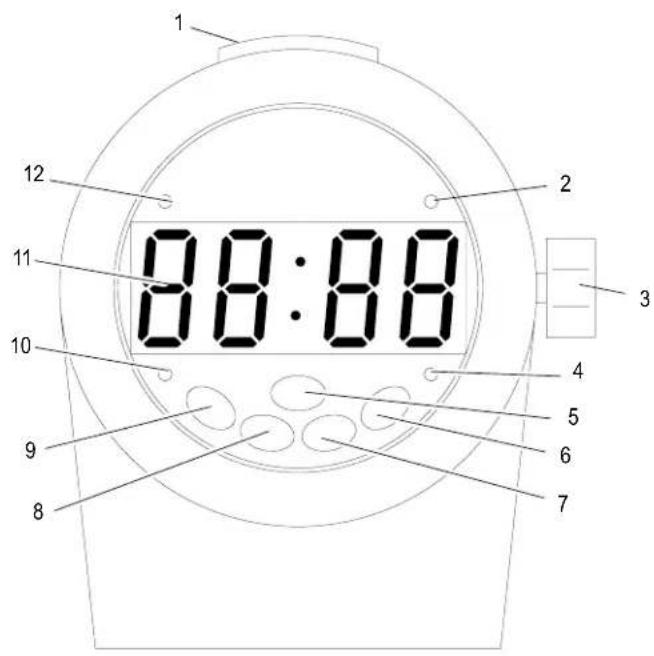

Wecker (Vorderansicht)

1 Snooze-Taste, Uhrzeit ansagen
2 LED: Alarm 1 "ON (an)" / "OFF (aus)"
3 Drehregler Alarm "ON (an)" / "OFF (aus)"
4 LED: Alarm 2 "ON (an)" / "OFF (aus)"
5 Alarm wiederholen
6 Auswahl hoch
7 Auswahl runter, Sprachauswahl
8 Wochentag und Uhrzeit einstellen
9 Weckzeit und Weckzeitraum einstellen
10 LED: Weckzeitraum Montag bis Freitag "ON (an)" / "OFF (aus)"
11 Display
12 LED: PM (bei 12 Stunden-Anzeige)*

1 2 3 4 5 6 7 8 9 10 11 12 8:8:8:8

Bedienelemente

Wecker (Rückansicht)

13 Drehregler Lautstärke
14 Drehregler für 5 Signaltöne
15 Drehregler Tonhöhe
16 Schiebeschalter "nur Vibration", "nur Signalton", "Signalton + Vibration"
17 Schiebeschalter Blinklicht "ON (an)" / "OFF (aus)"
18 Schiebeschalter Schlummerfunktion, "0 Min.", "5 Min.", "15 Min."
19 Schiebeschalter automatischer Dimmer "ON (an)" / "OFF (aus)"
20 Telefonanschluss
21 Netzteilanschluss
22 Anschluss Vibrationskissen
23 Akkufach (Unterseite)
24 Schiebeschalter "Weckzeitraum 1", "Weckzeitraum 2" und "Weckzeitraum 1 + 2"

*nur bei englischer Sprachauswahl

13 14 15 16 17 18 19 20 21 22 23 24

Bedienelemente

Vibrationskissen

1 2

1 LED: ON (an) / OFF (aus) / Akku laden

2 Schiebeschalter Vibrationskissen ON (an) / OFF (aus)

3 Akkufach

4 Schrauben Akkufach

5 Anschluss Verbindungskabel

Statusanzeigen Vibrationskissen

LED Pos. 1 Eingeschaltet: LED blinkt grün alle 2 Sek.

Ladevorgang: LED ist rot

Akku leer: LED blinkt rot

3 Gerät in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

Inhalt TCL 200
Digitalwecker	1
Netzteil	1
Vibrationskissen	1
Verbindungskabel Vibrationskissen	1
Akkus Digitalwecker	2
Akkupack Vibrationskissen (integriert)	1
Telefonanschlusskabel	1
Bedienungsanleitung	1
Akkufachabdeckung	1

Gerät in Betrieb nehmen

Wecker anschließen

Um den Wecker in Betrieb nehmen zu können, befolgen Sie bitte die folgenden Schritte:

1. Legen Sie zuerst die mitgelieferten Akkus in das Akkufach des Weckers ein.

Achten Sie auf das polrichtige Einlegen der Akkus.

1. Setzen Sie die Akkufachabdeckung auf der Unterseite des Weckers ein.

2. Verschrauben Sie die Akkufachabdeckung mit dem Gehäuse des Weckers.

Gerät in Betrieb nehmen

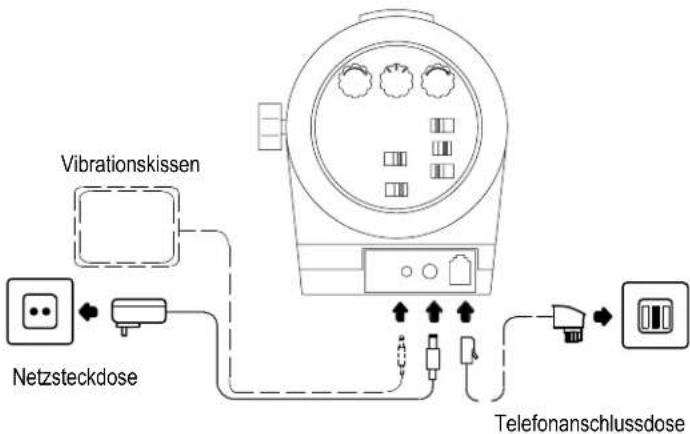

1. Schließen Sie das Gerät wie auf der Skizze abgebildet an.

enden Sie nur das mitgelieferte

Telefonanschlusskabel, da das Gerät mit einem anderen Telefonanschlusskabel eventuell nicht funktioniert.

Vibrationskissen Netzteckdose Telefonanschlussdose

D

en Wecker an einem Telefonanschluss als Klingelverstärker nutzen zu können, benötigen Sie unter Umständen einen passenden Adapter. Diesen erhalten Sie im Fachhandel.

enden Sie nur das mitgelieferte Netzteil mit den Ausgangsdaten 12 V _DC , 670 mA.

Grundeinstellungen

Um den digitalen Wecker TCL 200 nutzen zu können, müssen Sie zuerst einige Einstellungen vornehmen.

Sprache einstellen

1. Drücken Sie kurz die Taste Snooze-Verzögerung (1), um die eingestellte Sprache zu testen. Der Wecker sagt Ihnen die eingestellte Uhrzeit und den Wochentag an.
2. Wenn die eingestellte Sprache geändert werden soll, drücken Sie die Taste (7) für 10 Sekunden. Der Wecker wird die Sprache ändern und Ihnen in der dann eingestellten Sprache Uhrzeit und Wochentag ansagen.

Reihenfolge der Sprachen ist:

deutsch - französisch - italienisch - spanisch - englisch

Uhrzeit und Wochentag einstellen

1. Drücken Sie die Taste (8) für 5 Sekunden. Der Wecker sagt Ihnen den eingestellten Wochentag an.
2. Drücken Sie sooft wie nötig die Taste (6) oder (7), um den aktuellen Wochentag einzustellen. Der Wecker wird Ihnen den aktuell eingestellten Wochentag ansagen.

die Sprachausgabe auf englisch eingestellt ist, dann wählen Sie jetzt das gewünschte Zeitformat. Drücken Sie die Taste (6) oder (7), um zwischen 12-oder 24-Stunden Anzeige zu wählen. Drücken Sie nach der Auswahl kurz die Taste (8). Ignorieren Sie Schritt 3.

1. Drücken Sie im Anschluss kurz die Taste (8). Der Wecker wird Ihnen die aktuell eingestellte Stunde ansagen.

2. Drücken Sie sooft wie nötig die Taste (6) oder (7), um die aktuelle Stunde einzustellen. Der Wecker wird Ihnen die aktuell eingestellte Stunde ansagen.

3. Drücken Sie im Anschluss kurz die Taste (8). Der Wecker wird Ihnen die aktuell eingestellten Minuten ansagen.

4. Drücken Sie sooft wie nötig die Taste (6) oder (7), um die aktuellen Minuten einzustellen. Der Wecker wird Ihnen die aktuell eingestellten Minuten ansagen.
5. Drücken Sie zum Abschluss kurz die Taste (8). Der Wecker wird Ihnen die vollständige Einstellung ansagen.

Weckzeit und Weckzeitraum einstellen

Auswahl eines Weckzeitraums wird die eingestellte Weckzeit an diesen Tagen automatisch wiederholt.

Der Drehregler (3) muss eingeschaltet sein, damit Sie eine Weckzeit programmieren können.

1. Wählen Sie mit dem Schiebeschalter (24) einen Weckzeitraum ("Weckzeitraum 1" oder "Weckzeitraum 2").
2. Drücken Sie die Taste (9) für 5 Sekunden. Der Wecker sagt Ihnen die eingestellte Stunde an.
3. Drücken Sie sooft wie nötig die Taste (6) oder (7), um die Stunde einzustellen. Der Wecker wird Ihnen die eingestellte Stunde ansagen.
4. Drücken Sie im Anschluss kurz die Taste (9). Der Wecker wird Ihnen die eingestellten Minuten ansagen.
5. Drücken Sie sooft wie nötig die Taste (6) oder (7), um die Minuten einzustellen. Der Wecker wird Ihnen die eingestellten Minuten ansagen.
6. Drücken Sie im Anschluss kurz die Taste (9). Der Wecker wird Ihnen den eingestellten Weckzeitraum ansagen.

stehen drei verschiedene Weckzeiträume zur Verfügung: Montag bis Freitag (1 -- 5), Montag bis Sonntag (1 -- 7) und Samstag + Sonntag (6 -- 7).

Gerät in Betrieb nehmen

1. Drücken Sie sooft wie nötig die Taste (6) oder (7), um den Weckzeitraum einzustellen. Der Wecker wird Ihnen den eingestellten Weckzeitraum ansagen.
2. Drücken Sie zum Abschluss kurz die Taste (9). Der Wecker wird Ihnen die vollständige Einstellung ansagen.

Art der Signalisierung auswählen

Wählen Sie mit dem Schiebeschalter (16) die Art der Signalisierung aus. Von links nach rechts stehen Ihnen drei Einstellungen zur Verfügung ("nur Vibration", "nur Signalton" oder "Signalton + Vibration")

Lautstärke einstellen

Stellen Sie mit dem Drehregler (13) die gewünschte Lautstärke ein. Stellen Sie die Lautstärke zunächst auf "Leise" (Drehrichtung links) und steigern Sie die Lautstärke langsam.

Ein längeres Hören bei voller Lautstärke des Geräts kann das Gehör des Benutzers schädigen.

Signalton einstellen

Stellen Sie mit dem Drehregler (14) den gewünschten Signalton ein.

Tonhöhe einstellen

Stellen Sie mit dem Drehregler (15) die gewünschte Tonhöhe des Signaltons ein.

Entscheiden Sie sich mithilfe der Drehregler für Lautstärke und Tonhöhe für einen für Sie bei möglichst geringer Lautstärke gut hörbaren Ton. Je nach Beeinträchtigung des Gehörs können Sie vielleicht tiefe oder hohe Töne auch bei geringeren Lautstärken wahrnehmen.

Gerät in Betrieb nehmen

Alarm aktivieren

Wenn Sie den Alarm zur ausgewählten Uhrzeit aktivieren wollen, drehen Sie den Drehschalter (3) nach rechts auf "ON".

Vibrationskissen in Betrieb nehmen

Um das Vibrationskissen in Betrieb nehmen zu können, müssen Sie dieses erst vollständig laden.

1. Verbinden Sie den Wecker mithilfe des Netzteils mit dem Stromnetz.
2. Entfernen Sie den kleinen Gummistopper im Schiebeschalter des Vibrationskissens.
3. Stecken Sie das Verbindungskabel in die Buchse des Vibrationskissens und in die Vibrationskissen-Anschlussbuchse am Wecker.
4. Die LED am Vibrationskissen leuchtet rot.
5. Wenn das Vibrationskissen vollständig geladen ist, trennen Sie es von dem Verbindungskabel zum Wecker.
6. Schalten Sie das Vibrationskissen mit dem Schiebeschalter am Vibrationskissen an.
7. Stellen Sie am Wecker die Signalart auf "Vibration" oder "Signalton + Vibration".

Betjiedem vom Wecker ausgelösten Signal vibriert das Kissen so lange bis der Signalvorgang durch Drücken der Snooze-Taste (1) unterbrochen wird.

D

Telefonsignal nutzen

Sie können den Wecker TCL 200 auch zur Anrufsignalisierung nutzen. Verbinden Sie den Wecker TCL 200 wie in der Anschlussgrafik aufgezeigt mit Ihrer Telefonanschlussdose.

Nun wird jeder eingehende Anruf auf Ihren Wecker umgeleitet und die Signalfunktion löst bei einem eingehenden Anruf aus, unabhängig von der eingestellten Signalzeit.

Einstellungen und Funktionen

4 Einstellungen und Funktionen

Alarm aktivieren / deaktivieren

Aktivieren Sie den Alarm durch Drehen des Reglers (3). Links "OFF" (aus) oder rechts "ON" (an).

Lautstärke einstellen

Deg-Alarm- und Telefonon beginnt leise und erhöht sich langsam bis zum Maximum.

Stellen Sie die Signallautstärke durch Drehen des Lautstärke-Drehreglers (4) auf die gewünschte Lautstärke ein. Stellen Sie die Lautstärke zunächst auf Leise und steigern Sie die Lautstärke langsam.

Ein längeres Hören bei voller Lautstärke des Geräts kann das Gehör des Benutzers schädigen.

Signalton auswählen

Wählen Sie durch Drehen des Drehreglers (5) den gewünschten Signalton.

Tonhöhe einstellen

Wählen Sie durch Drehen des Drehreglers (3) die gewünschte Tonhöhe.

Dimmer einstellen

ON OFF

DIMMER

Durch Bewegen des Schiebeschalters (19) können Sie das Display dimmen. In der Position "ON" (an) erfolgt eine automatische Helligkeitsanpassung. In der Position "OFF" (aus) ist die Automatik abgeschaltet.

Signalzeitraum auswählen

Durch Bewegen des Schiebeschalters (24) können Sie zwischen den eingestellten Weckzeiträumen wählen. Von links nach rechts stehen Ihnen drei Einstellungen zur Verfügung ("Weckzeitraum 1", "Weckzeitraum 2" oder "Weckzeitraum 1 + 2").

Signalisierung auswählen

Durch Bewegen des Schiebeschalters (16) können Sie die Art der Signalisierung auswählen. Von links nach rechts stehen Ihnen drei Einstellungen zur Verfügung ("nur Vibration", "nur Signalton" oder "Signalton + Vibration")

Einstellungen und Funktionen

Schlummerfunktion einstellen

0m 5m 15m

SNOOZE

Durch Bewegen des Schiebeschalters (18) können Sie die Dauer der Schlummerfunktion einstellen. Von links nach rechts stehen Ihnen drei Einstellungen zur Verfügung ("0 min", "5 min" oder "15 min")

Schlummerfunktion aktivieren

Durch Drücken der Snooze-Taste (1) können Sie die verzögerte Weckwiederholung aktivieren. Um die Schlummerfunktion einzustellen, siehe "Schlummerfunktion einstellen".

Blinklicht einstellen

ON OFF

Durch Bewegen des Schiebeschalters (8) können Sie einstellen, ob das Blinklicht in der Snooze-Taste zusätzlich zum eingestellten Signal blinken soll. Von links nach rechts stehen Ihnen zwei Einstellungen zur Verfügung "ON" (an) oder "OFF" (aus).

Wochentag und Uhrzeit einstellen

D

Drücken Sie diese Taste (8) 5 Sekunden, um Wochentag und Uhrzeit einzustellen.

Weckzeit und Weckzeitraum einstellen

Drücken Sie diese Taste (9) 5 Sekunden, um die Weckzeit und den Weckzeitraum einzustellen. Sie stellen die Weckzeit ein, auf der der Schiebeschalter (24) eingestellt ist ("Weckzeitraum 1" oder "Weckzeitraum 2"). Ist der Schiebeschalter (24) auf "Weckzeitraum 1 + 2" eingestellt, hat die Taste keine Funktion.

Auswahl hoch

Drücken Sie diese Taste (6), wenn der im Display angezeigte Wert um eins nach oben geändert werden soll.

Auswahl runter

Drücken Sie diese Taste (7), wenn der im Display angezeigte Wert um eins nach unten geändert werden soll.

Signal wiederholen

Drücken Sie diese Taste (5) während eines Alarms. Der Alarm wird beendet und der Wecker stellt dieselbe Weckzeit für den darauf folgenden Tag ein.

Vibrationskissen einschalten

Wenn Sie das mitgelieferte Vibrationskissen angeschlossen haben, können Sie mit dem Schalter am Vibrationskissen die Vibrationsfunktion ein und ausschalten. Von links nach rechts stehen Ihnen zwei Einstellungen zur Verfügung ("Funktion ein" oder "Funktion aus").

Falls es Probleme gibt

5 Falls es Probleme gibt

Service-Hotline

Haben Sie Probleme mit Ihrem Gerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antworten

Fragen Antworten
Keine Funktion möglich	- Akkus sind leer oder nicht eingelegt.- Netzteil ist nicht eingesteckt.
Vibrationskissen funktioniert nicht	- Akkupack ist leer oder defekt.- Akkupacks können bei Amplicomms bestellt werden.- Vibrationskissen ist nicht eingeschaltet.- Außer Reichweite des Weckers.
Alarmfunktion löst nicht aus	- Alarm ist nicht eingeschaltet; drehen Sie den Regler auf “On” (an).

Technische Daten

6 Technische Daten

Digitalwecker Wert
Frequenz: 433 MHz
Stromversorgung: Eingang: 210~240 V Hz AC, 50/60 Ausgang: 12 VDC, 670 mA
Akkus: 2 x AAA 1.2 V, 500 mAh, Ni-MH
Erstmalige Ladezeit: Bis zu 16 h
Zulässige Umgebungstemperatur:	0 °C bis 40 °C
Zulässige Lagertemperatur: -20 °C bis 60 °C
Sendeleistung: 10 dBm
Abmessungen L / B / H: 80 x 130 x 146 mm
Gewicht: 346 g

Vibrationskissen Wert
Reichweite:	Draußen: ca. 100 m
Akkupack:	3 x AAA 3.6 V, 800 mAh, Ni-MH
Erstmalige Ladezeit: Bis zu 16 h
Zulässige Umgebungstemperatur:	0 °C bis 40 °C
Zulässige Lagertemperatur: -20	°C bis 60 °C
Abmessungen L / B / H: 115 x 110	0 x 35 mm
Gewicht: 178 g

7 Pflegehinweise / Garantie

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

AMPLICOMMS - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Geräts bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen.

Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer

Pflegehinweise / Garantie

Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AM-PLICOMMS - Gerät gekauft haben. Alle

Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Pflegehinweise / Garantie

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der

EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und

Telekommunikationsendeinrichtungen und die

gegenseitige Anerkennung ihrer Konformität. Die

Konformität mit der o. a. Richtlinie wird durch das

CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie

bitte den kostenlosen Download von unserer Website

www.amplicomms.eu.

Notizen

Notizen

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AMPLICOMMS - Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHTAN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG ODER WENDEN SIE SICH AN UNSERE HOTLINE:

0180 500 13 88

(Kosten bei Drucklegung:14ct/Min. aus dem dt. Festnetz, maximal 42 ct/Min. aus den Mobilfunknetzen)

AUDIOLINE GmbH

Neuss

Internet: www.amplicomms.eu - E-mail: [e-mail]
