BEDIENUNGSANLEITUNG TCL 190 Amplicom

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieser Wecker ist geeignet für das Wecken bzw. Signalisieren zu einer eingestellten Zeit oder durch eingehende Telefonsignale. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

Herzschrittmacher

ung: Zu implantierten Herzschrittmachern sollte immer ein Abstand von mindestens 15 cm eingehalten werden, um eventuelle Störungen zu vermeiden.

Netzteil

ung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile das Gerät beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

mitgelieferte Netzteil erfüllt die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

Aufladbare Akkus

ung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs!

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen.

Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Bedienelemente

2 Bedienelemente

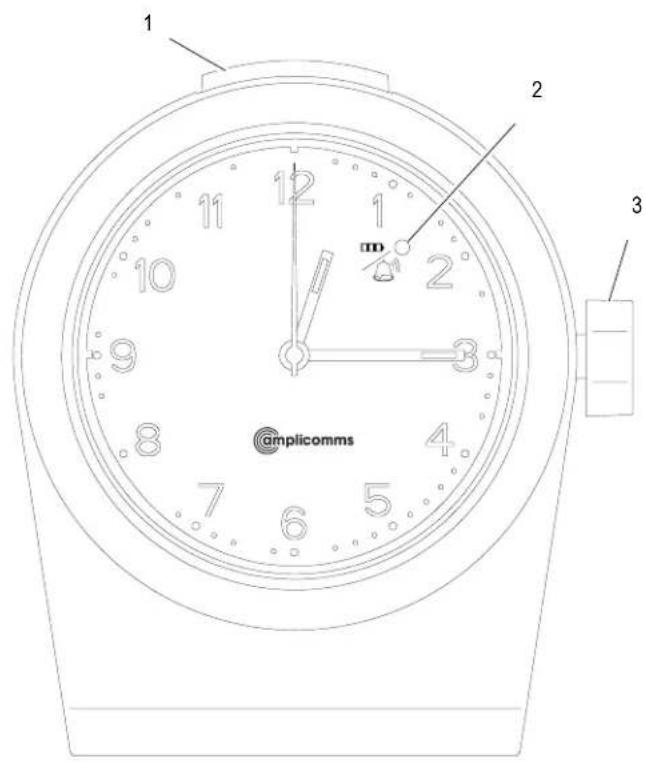

Wecker (Vorderansicht)

1 Snooze-Taste
2 LED: Alarm ON (an) / OFF (aus) / Akku leer
3 Drehregler Alarm ON (an) / OFF (aus)

Statusanzeigen Analoguhr

LED Pos. 2 Alarm eingeschaltet: LED ist rot Akku leer, bei Alarm ON (an): LED blinkt grün Akku leer, bei Alarm OFF (aus): LED blinkt orange

1 2 3 @mplicomms

Bedienelemente

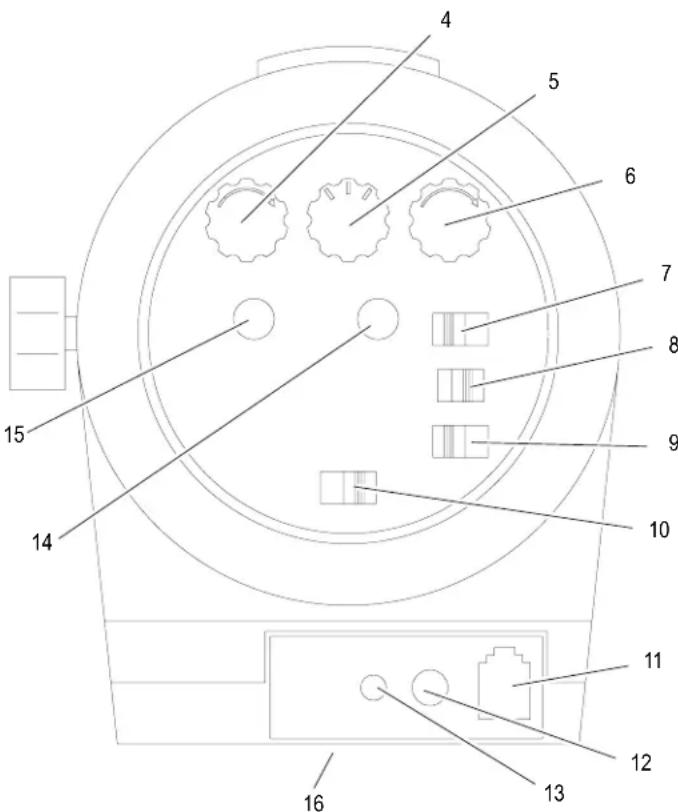

Wecker (Rückansicht)

4 Drehregler Lautstärke
5 Drehregler für 5 Signaltöne
6 Drehregler Tonhöhe
7 Schiebeschalter "nur Vibration", "nur Signalton", "Signalton + Vibration"
8 Schiebeschalter Blinklicht "ON (an)" / "OFF (aus)"
9 Schiebeschalter Schlummerfunktion, "0 Min.", "5 Min.", "15 Min."
10 Schiebeschalter Ziffernblattbeleuchtung "Bright (hell)" / "Medium (mittel)" / "OFF (aus)"
11 Telefonanschluss
12 Netzteilanschluss
13 Anschluss Vibrationskissen
14 Drehregler Weckzeit
15 Drehregler Uhrzeit
16 Akkufach (Unterseite)

1 LED: ON (an) / OFF (aus) / Akku laden
2 Schiebeschalter Vibrationskissen ON (an) / OFF (aus)
3 Akkufach
4 Schrauben Akkufach
5 Anschluss Verbindungskabel

Statusanzeigen Vibrationskissen

LED Pos. 1 Eingeschaltet: LED blinkt grün alle 2 Sek. Ladevorgang: LED ist rot Akku leer: LED blinkt rot

3 Gerät in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

Inhalt TCL 190
Analogwecker	1
Netzteil	1
Vibrationskissen	1
Verbindungskabel Vibrationskissen	1
Akkus Analogwecker	2
Akkupack Vibrationskissen (integriert)	1
Telefonanschlusskabel	1
Bedienungsanleitung	1
Akkufachabdeckung	1

Gerät in Betrieb nehmen

Wecker anschließen

Um den Wecker in Betrieb nehmen zu können, befolgen Sie bitte die folgenden Schritte:

1. Legen Sie zuerst die mitgelieferten Akkus in das Akkufach des Weckers ein.

Achten Sie auf das polrichtige Einlegen der Akkus.

1. Setzen Sie die Akkufachabdeckung auf der Unterseite des Weckers ein.

2. Verschrauben Sie die Akkufachabdeckung mit dem Gehäuse des Weckers.

Gerät in Betrieb nehmen

1. Schließen Sie das Gerät wie auf der Skizze abgebildet an.

enden Sie nur das mitgelieferte

Telefonanschlusskabel, da das Gerät mit einem anderen Telefonanschlusskabel eventuell nicht funktioniert.

Vibrationskissen Netzsteckdose

Telefonanschlussdose

en Wecker an einem Telefonanschluss als

Klingelverstärker nutzen zu können, benötigen Sie unter Umständen einen passenden Adapter. Diesen erhalten Sie im Fachhandel.

enden Sie nur das mitgelieferte Netzteil mit den

Ausgangsdaten 12 V _DC , 670 mA.

Grundeinstellungen

Um den analogen Wecker TCL 190 nutzen zu können, müssen Sie zuerst einige Einstellungen vornehmen.

1. Stellen Sie die Uhrzeit ein. Drehen Sie den Drehregler (15) so lange, bis der Wecker die aktuelle Uhrzeit anzeigt.

2. Stellen Sie die gewünschte Weckzeit ein. Drehen Sie den Drehregler (14) so lange, bis der rote Zeiger auf die Zeit zeigt, zu der der Alarm ausgelöst werden soll.

3. Wählen Sie mit dem Schiebeschalter (7) die Art der Signalisierung aus. Von links nach rechts stehen Ihnen drei Einstellungen zur Verfügung ("nur Vibration", "nur Signalton" oder "Signalton + Vibration")

4. Stellen Sie mit dem Drehregler (4) die gewünschte Lautstärke ein. Stellen Sie die Lautstärke zunächst auf "Leise" (Drehrichtung links) und steigern Sie die Lautstärke langsam.

Ein längeres Hören bei voller Lautstärke des Geräts kann das Gehör des Benutzers schädigen.

1. Stellen Sie mit dem Drehregler (5) den gewünschten Signalton ein.

2. Stellen Sie mit dem Drehregler (3) die gewünschte Tonhöhe des Signaltons ein.

Entscheiden Sie sich mithilfe der Drehregler für Lautstärke und Tonhöhe für einen für Sie bei möglichst geringer Lautstärke gut hörbaren Ton. Je nach Beeinträchtigung des Gehörs können Sie vielleicht tiefe oder hohe Töne auch bei geringeren Lautstärken wahrnehmen.

1. Wenn Sie den Alarm zur ausgewählten Zeit aktivieren wollen, drehen Sie den Drehregler (3) nach rechts auf "On".

Vibrationskissen in Betrieb nehmen

Um das Vibrationskissen in Betrieb nehmen zu können, müssen Sie dieses erst vollständig laden:

1. Verbinden Sie den Wecker über das Netzteil mit dem Stromnetz.
2. Entfernen Sie den kleinen Gummistopper im Schiebeschalter des Vibrationskissens.
3. Stecken Sie das Verbindungskabel in die Buchse des Vibrationskissens und in die Vibrationskissen-Anschlussbuchse am Wecker.
4. Die LED am Vibrationskissen leuchtet rot.
5. Wenn das Vibrationskissen vollständig geladen ist, trennen Sie es von dem Verbindungskabel zum Wecker.
6. Schalten Sie das Vibrationskissen mit dem Schiebeschalter am Vibrationskissen an.
7. Stellen Sie am Wecker die Signalart auf "Vibration" oder "Signalton + Vibration".

dem vom Wecker ausgelösten Signal vibriert das Kissen so lange, bis der Signalvorgang durch Drücken der Snooze- Taste (1) unterbrochen wird.

Telefonsignal nutzen

Sie können den Wecker TCL 190 auch zur Anrufsignalisierung nutzen. Verbinden Sie den Wecker TCL 190 wie in der Anschlussgrafik aufgezeigt mit Ihrer Telefonanschlussdose. Nun wird jeder eingehende Anruf auf Ihren Wecker umgeleitet und die Signalfunktion löst bei einem eingehenden Anruf aus, unabhängig von der eingestellten Weckzeit.

Einstellungen und Funktionen

4 Einstellungen und Funktionen

Uhrzeit einstellen

Stellen Sie mithilfe des Drehreglers (15) die richtige Uhrzeit ein.

Weckzeit einstellen

Stellen Sie mithilfe des Drehreglers (14) die gewünschte Weckzeit ein.

Alarm ein- und ausschalten

Schalten Sie den Alarm durch Drehen des Reglers (3) an oder aus. Links "Off" (aus) oder rechts "On" (an).

Lautstärke einstellen

Der Alarm- und Telefonon beginnt leise und erhöht sich langsam bis zum Maximum.

Stellen Sie die Signallautstärke durch Drehen des Lautstärke- Drehreglers (4) auf die gewünschte Lautstärke ein. Stellen Sie die Lautstärke zunächst auf Leise und steigern Sie die Lautstärke langsam.

Ein längeres Hören bei voller Lautstärke des Geräts kann das Gehör des Benutzers schädigen.

Signalton auswählen

Wählen Sie durch Drehen des Drehreglers (5) den gewünschten Signalton.

Tonhöhe einstellen

Wählen Sie durch Drehen des Drehreglers (3) die gewünschte Tonhöhe.

Ziffernblattbeleuchtung einstellen

Durch Bewegen des Schiebeschalters (10) können Sie die Ziffernblattbeleuchtung einstellen. Von links nach rechts stehen Ihnen drei Einstellungen zur Verfügung ("hell", "mittel" oder "aus").

Signalisierung auswählen

Durch Bewegen des Schiebeschalters (7) können Sie die Art der Signalisierung auswählen. Von links nach rechts stehen Ihnen drei Einstellungen zur Verfügung ("nur Vibration", "nur Signalton" oder "Signalton + Vibration")

Einstellungen und Funktionen

Blinklicht einstellen

Durch Bewegen des Schiebeschalters (8) können Sie einstellen, ob das Blinklicht in der Snooze-Taste zusätzlich zum eingestellten Signal blinken soll. Von links nach rechts stehen Ihnen zwei Einstellungen zur Verfügung; "On" (an) oder "Off" (aus).

Schlummerfunktion einstellen

0m 5m 15m

Durch Bewegen des Schiebeschalters (9) können Sie die Dauer der Schlummerfunktion einstellen. Von links nach rechts stehen Ihnen drei Einstellungen zur Verfügung ("0 min", "5 min" oder "15 min.")

Schlummerfunktion aktivieren

Wenn die Snooze Taste bei ausgeschaltetem Licht gedrückt wird, schaltet sich das Licht wieder für 30 Sekunden ein, um dem Nutzer zu ermöglichen die Uhrzeit ablesen zu können. Nach 30 Sekunden schaltet sich das Licht wieder aus.

Durch Drücken der Snooze-Taste (1) können Sie die verzögerte Weckwiederholung aktivieren. Um die Schlummerfunktion einzustellen, siehe "Schlummerfunktion einstellen".

Vibrationskissen einschalten

Wenn Sie das mitgelieferte Vibrationskissen angeschlossen haben, können Sie mit dem Schalter am Vibrationskissen die Vibrationsfunktion ein- und ausschalten. Von links nach rechts stehen Ihnen zwei Einstellungen zur Verfügung ("Funktion ein" oder "Funktion aus").

Falls es Probleme gibt

5 Falls es Probleme gibt

Service-Hotline

Haben Sie Probleme mit Ihrem Gerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antworten

Fragen Antworten
Keine Funktion möglich	- Akkus sind leer oder nicht eingelegt.- Netzteil ist nicht eingesteckt.
Vibrationskissen funktioniert nicht	- Akkupack ist leer oder defekt.- Akkupacks können bei Amplicomms bestellt werden.- Vibrationskissen ist nicht eingeschaltet.- Außer Reichweite des Weckers.
Alarmfunktion löst nicht aus	- Alarm ist nicht eingeschaltet; drehen Sie den Regler auf “On” (an).

6 Pflegehinweise / Garantie

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

AMPLICOMMS - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Geräts bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen.

Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer

Pflegehinweise / Garantie

Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AM-PLICOMMS - Gerät gekauft haben.

Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.amplicomms.eu.

D

Technische Daten

7 Technische Daten

Analogwecker Wert
Frequenz: 433 MHz
Stromversorgung: Eingang: 210	-240 V AC,50/60 HzAusgang: 12 V_DC , 670 mA
Telefonstecker: TAE-N
Akkus: 2 x AAA 1.2 V, 500 mAh,	Ni-MH
Erstmalige Ladezeit: Bis zu 16 h
ZulässigeUmgebungstemperatur:	0 °C bis 40 °C
Zulässige Lagertemperatur: -20	°C bis 60 °C
Sendeleistung: 10 dBm
Abmessungen B / H / T: 132 x 14	6 x 84,6 mm
Gewicht: 350 ~ 380 g

Vibrationskissen	Wert
Reichweite:	ca. 100 m (bei freier Sicht)
Akkupack:	3 x AAA 3.6 V, 800 mAh, Ni-MH
Erstmalige Ladezeit: Bis zu 16 h
Zulässige Umgebungstemperatur:	0 °C bis 40 °C
Zulässige Lagertemperatur: -20	°C bis 60 °C
Abmessungen B / H:	113,3 x 36,6 mm
Gewicht: 180 ~ 200 g

Notizen

Notizen

D

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AMPLICOMMS - Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHTAN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG ODER WENDEN SIE SICH AN UNSERE HOTLINE:

0180 500 13 88

(Kosten bei Drucklegung:14ct/Min. aus dem dt. Festnetz, maximal 42 ct/Min. aus den Mobilfunknetzen)

AUDIOLINE GmbH

Neuss

Internet: www.amplicomms.eu - E-mail: [e-mail]
