Tuotetyyppi	Langaton ovikello vilkkuvalla valolla
Mitat (lähetin)	8 x 8 x 4 cm
Mitat (vastaanotin)	12 x 8 x 4 cm
Paino (kokonaisuus)	200 g
Lähettimen virtalähde	1 paristo 12V tyyppi 23A
Vastaanottimen virtalähde	2 AA-paristoa (eivät sisälly)
Päätoiminnot	Soittoääni 32 melodialla, säädettävä äänenvoimakkuus, vilkkuva valo, kantama jopa 150 m, paristotason ilmaisin
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä hankaavia aineita tai liuottimia.
Turvallisuus	Käytä vain alkaliparistoja. Älä sekoita uusia ja käytettyjä paristoja. Älä altista kosteudelle tai äärimmäisille lämpötiloille.
Varaosat ja korjattavuus	Laite ei ole käyttäjän korjattavissa. Ota yhteyttä Amplicomin asiakaspalveluun saadaksesi apua.
Yleiset tiedot	Merkki: Amplicom, Malli: Ring Flash 250, Luokka: Hälytyssoitto (langaton ovikello)

Usein kysytyt kysymykset - Ring Flash 250 Amplicom

Mikä on Ring Flash 250 -ovikellon enimmäiskantama?

Enimmäiskantama on 150 metriä vapaassa tilassa. Seinät ja esteet voivat lyhentää tätä matkaa.

Miten ovikello asennetaan?

Kiinnitä lähetin (painike) ulos ruuveilla tai kaksipuoleisella teipillä. Liitä vastaanotin pistorasiaan tai aseta paristot mallin mukaan.

Minkä tyyppisiä paristoja lähettimessä käytetään?

Lähettimessä käytetään 12V tyyppi 23A -paristoa. Vaihda se, kun kantama heikkenee tai merkkivalo vilkkuu.

Miten soittoääntä vaihdetaan?

Paina vastaanottimen MELODY-painiketta selataksesi 32 saatavilla olevaa melodiaa. Pitkä painallus vahvistaa valinnan.

Mitä tehdä, jos vilkkuva valo ei toimi?

Tarkista, että vastaanottimen paristot ovat kunnossa ja että vilkkutila on aktivoitu (FLASH-painike). Jos ongelma jatkuu, nollaa laite poistamalla paristot 10 sekunniksi.

Miten lähetin ja vastaanotin synkronoidaan?

Paina vastaanottimen LEARN-painiketta ja sitten lähettimen painiketta. Äänimerkki vahvistaa synkronoinnin.

Onko soittoäänen voimakkuus säädettävissä?

Kyllä, käännä vastaanottimen VOLUME-säädintä asettaaksesi äänenvoimakkuuden 0 (hiljainen) maksimiin.

Mitä tehdä, jos ovikello ei soi?

Tarkista lähettimen ja vastaanottimen paristot, etäisyys ja että laitteet on synkronoitu. Yritä nollata.

Kantama on lyhentynyt, mitä minun pitäisi tehdä?

Vaihda lähettimen paristo. Siirrä vastaanotin pois metalliesineiden läheltä. Varmista, ettei ole suuria esteitä.

Miten ovikello puhdistetaan?

Puhdista pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja tai vettä, sillä ne voivat vahingoittaa elektroniikkaa.

KÄYTTÖOHJE Ring Flash 250 Amplicom

Lue tämä käyttöohje huolellisesti läpi.

Älä missään tapauksessa avaa laitetta tai yritä korjata sitä itse.

Tarkoituksenmukainen käyttö

RingFlash 250 on suunniteltu puhelimien, ovikellojen ja savuhälyttimien signaalin vahvistukseen. Muu käyttö katsotaan käyttötarkoituksen vastaiseksi.

RingFlash 250 soveltuu erityisesti käytettäväksi kovaäänisessä ympäristössä ja huonokuuloisuuden yhteydessä.

Omavaltaiset muutokset tai rakenteen muutokset ovat kiellettyjä.

Asennuspaikka

Vältä liiallista savun, pölyn, tärinän, kemikaalien, kosteuden, kuumuuden ja suoran auringonpaisteen vaikutusta.

Virtalähde

Varoitus: Käytä vain toimituksen mukana tullutta verkkosovitinpistoketta, sillä muut verkkolaitteet voisivat vahingoittaa laitetta. Varmista, että huonekalut tai vastaavat eivät estä verkkosovitinpistokkeeseen pääsyä.

Turvallisuustiedot

Hävittäminen

Kun haluat hävittää laitteen, vie se kunnallisen jätehuollon keräyspisteeseen esim. Sähkö- ja elektroniikkalaitelain mukaan käytöstä poistettujen laitteiden omistaja on velvollinen viemään vanhat sähkö- ja elektroniikkalaitteet erilliseen jätepisteeseen. Viereinen symboli tarkoittaa, että laitetta ei saa missään tapauksessa hävittää kotitalousjätteen mukana!

Akkujen ja paristojen aiheuttama terveys- ja ympäristövaara!

Akkuja ja paristoja ei saa avata, vaurioittaa, niellä tai päästää ympäristöön.

Ne voivat sisältää myrkyllisiä tai ympäristölle haitallisia raskasmetalleja.

Olet lain mukaan velvollinen viemään akut ja paristot akkuja myyvään liikkeeseen ja asianomaisiin keräyspisteisiin, joissa on sitä varten asianmukaiset säiliöt. Hävittäminen on ilmaista.

Symbolit tarkoittavat, että akkuja ja paristoja ei saa missään tapauksessa hävittää kotitalousjätteen mukana, vaan ne on vietävä keräyspisteisiin hävitettäväksi.

Pakkausmateriaalit on hävitettävä paikallisten määräysten mukaan.

Pitempiaikainen kuuntelu täydellä äänenvoimakkuudella voi vahingoittaa käyttäjän kuuloa.

Pakkauksen sisältö

Toimitukseen sisältyy

Sisältö RF250
RingFlash 250 tukiasema 1
Verkkosovitinpistoke (12 VDC 1 A) 1
Puhelimen liitäntäkaapeli 1
Soittorasia 1
Ulkoinen mikrofoni 1
12 voltin akku (23A) 1
3 voltin akku (CR2) 1
Kaksipuolinen teippi 2
Käyttöohje 1

RingFlash 250

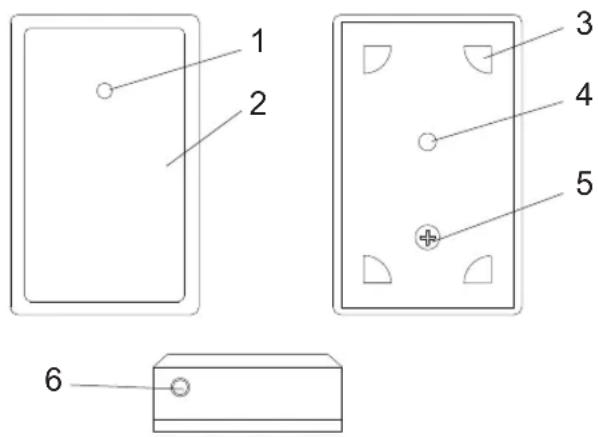

Käyttöelementit

Soittorasia ilman pidikettä

1. Tilan LED-merkkivalo
2. Kotelo
3. Pidikkeen lukitus
4. Sisäinen mikrofoni
5. Koteloruuvi
6. Ulkoisen mikrofonin jakkikosketin

RingFlash 250

1. Pysäytyspainike ja LED
2. Melodiavalinnan liukukytkin liitetyn puhelimen signaalin vahvistamiseksi
3. Melodiavalinnan liukukytkin liitetyn ovikellon soittorasian signaalin vahvistamiseksi
4. Puhelinlinjan kytkentä (puhelinkeskus)
5. Verkko-osan liitäntärasia
6. Puhelimen liitäntä
7. Tärisevän tyynyn liitäntärasia (lisävaruste)
8. Signaalinvahvistuksen äänenvoimakkuuden säädön liukusäädin
9. Liukusäädin, jolla valitaan signaalinvahvistuksen tyyppi

Näin käytät RingFlash 250 -laitettasi

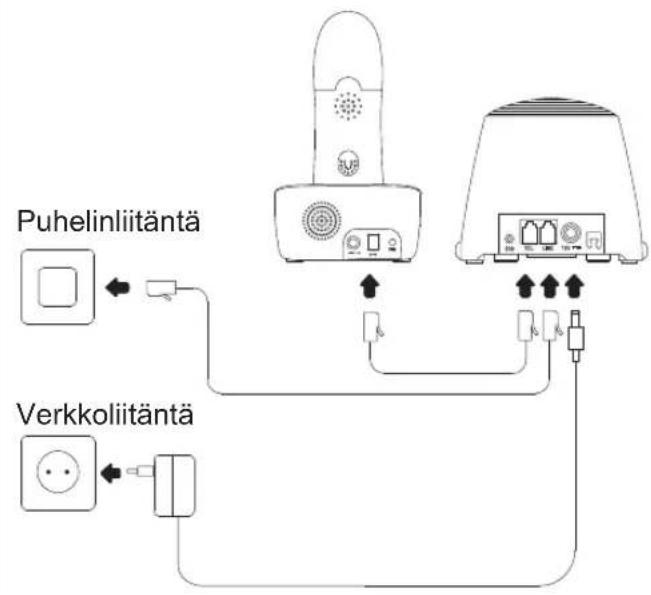

Tukiaseman liitäntä

Liitä RingFlash 250:n tukiasema kuvan osoittamalla tavalla. Käytä turvallisuussyistä vain toimitukseen sisältyvää verkkosovitinpistoketta ja puhelimen liitäntäkaapelia.

Näin käytät RingFlash 250 -laitettasi

1. Vedä käytössä oleva puhelimen liitäntäkaapeli ulos puhelimesta.
2. Yhdistä ulosvedetyn puhelinkaapelin pää ja RingFlash 250:n tukiaseman puhelinlinjan (10) kytkentä.
3. Aseta nyt mukana toimitettu puhelimen liitäntäkaapeli puhelimeesi.
4. Liitä kaapelin toinen pää RingFlash 250:n tukiaseman puhelimen (12) kytkentään.
5. Liitä nyt mukana toimitettu verkkosovitinpistoke verkkovirtaan.
6. Aseta verkkosovitinpistokkeen ontto pistoke RingFlash 250:n tukiaseman verkko-osan (11) liitäntärasiaan.

Kun olet liittänyt RingFlash 250:n tukiaseman verkkovirtaan, kuulet piippauksen sen merkiksi, että asennus on tehty oikein. Jos et kuule piippausta, vedä verkkosovitinpistoke irti pistorasiasta. Tarkista RingFlash 250:n tukiaseman kytkennät. Odota 1 minuutti ja aseta verkkosovitinpistoke takaisin pistorasiaan.

RingFlash 250:n tukiaseman säädöt

Kun olet liittänyt RingFlash 250:n tukiaseman, voit suorittaa joitakin signaalinvahvistuksen säätöjä, esimerkiksi signaalinvahvistuksen tyyppi, signaalinvahvistuksen melodia ja signaalinvahvistuksen äänenvoimakkuus.

1. Säädä äänenvoimakkuus (14) liukusäätimellä aluksi pienelle äänenvoimakkuudelle (työnnä säädintä vasemmalle).
2. Soita nyt testipuhelu testataksesi signaalinvahvistuksen säädetyn äänenvoimakkuuden ja asettaaksesi halutun äänenvoimakkuuden signaalinvahvistukselle.

Jos et ole kytkenyt puhelinta RingFlash 250:n tukiasemaan, säädä signaalinvahvistuksen äänenvoimakkuus vasta sitten, kun olet liittänyt soittorasian RingFlash 250:n tukiasemaan.

Näin käytät RingFlash 250 -laitettasi

1. Valitse haluamasi signaalinvahvistuksen tyyppi liukukytkimellä, jolla valitaan signaalinvahvistus (15).
2. Voit valita seuraavien signaalinvahvistustyyppien välillä vasemmalta oikealle: valon leimahdukset ja värinä, akustinen signaali ja värinä, valon leimahdukset ja akustinen signaali ilman värinää, ei signaalinvahvistusta. (Katso myös s. 134 Lyhyt kuvaus toiminnoista.)
3. Melodioiden (8+9) valintaliukukytkimillä voit valita melodian RingFlash 250:n tukiasemaan liitettyjen soittorasioiden (9) signaalinvahvistukselle ja tukiasemaan liitetyn puhelimen (8) signaalinvahvistukselle. (Katso myöss. 134 Lyhyt kuvaus toiminnoista.)

Näin käytät RingFlash 250 -laitettasi

Soittorasian valmistelut

Ovikellon tai savuhälyttimen soittorasia voi vastaanottaa suoraan akustisen merkinannon (soitto tai piippaus). Nämä vastaanotetut signaalit välitetään radioteitse RingFlash 250:n tukiasemaan, joka lähettää signaalin valitsemallasi signaalinvahvistuksen tyypillä. Jos soittorasiaa käytetään yhdessä savuhälyttimen kanssa, tukiasema tuottaa erityisen hälytyssignaalin. Asenna soittorasia seuraavasti:

1. Kierrä koteloruuvi (5) ulos soittorasian kannesta.
2. Poista irrotettu kansi soittorasian kotelosta (2).

Voit vaihtaa soittorasian käyttöaluetta. Voit käyttää soittorasiaa esim. ovikellolle tai savuhälyttimelle.

1. Voit sovittaa asetusta suunnitellun käyttötarkoituksen mukaan. Muuta tässä 2-porttisen mini-DIP-kytkimen säätö seuraavien kuvien mukaan.

Soittokello 1

Soittokello 2

Savuhälytin

1. Aseta akut (CR2 ja 23A) niille varatuille paikoille. Varmista, että asetat ne navat oikein päin.
2. Laita soittorasian kotelon kansi takaisin koteloon (2).

Näin käytät RingFlash 250 -laitettasi

1. Kierrä koteloruuvi (5) takaisin soittorasian koteloon (2).
2. Työnnä soittorasia pidikkeeseen. Huolehdi siitä, että soittorasia tulee pidikkeeseen oikein päin. Löydät oikean asennuskohdan ovikellon soittorasian (RFD01) pidikkeen (3) lukitusten avulla.

Asennus ovikelloon

1. Kiinnitä soittorasian pidike ovikelloon mukana toimitetun teipin avulla. Sijoita pidike niin, että sen suuri aukko tulee ovikellon äänigeneraattorin yläpuolelle.
2. Paina ovikelloa.
3. Kun soittorasian tila-LED (1) syttyy palamaan, soittorasia välittää signaalin tukiasemaan.

Asennus savuhälyttimeen

1. Kiinnitä soittorasian pidike savuhälyttimen viereen mukana toimitetun teipin avulla. Sijoita pidike niin, että savuhälyttimen soittorasia on mahdollisimman lähellä hälyttimen äänigeneraattoria.

Älä asenna soittorasiaa suoraan savuhälyttimen päälle, sillä silloin ei enää voida taata savuhälyttimen toimivuutta.

1. Käynnistä savuhälyttimen testitoiminto. (Katso tiedot savuhälyttimen käyttöohjeesta.)

Soittorasian on saatava savuhälyttimen hälytyssignaali 5 sekunnin ajan. Vasta tämän ajan jälkeen hälytin käynnistää siirron RingFlash 250:n tukiasemaan.

Näin käytät RingFlash 250 -laitettasi

1. Kun soittorasian tila-LED (1) syttyy, soittorasia välittää signaalin RingFlash 250:n tukiasemaan.
2. RingFlash 250:n tukiasema ilmoittaa hälytyksestä niin kauan, kunnes savuhälyttimen hälytys katkeaa. (Katso tiedot savuhälyttimen käyttöohjeesta.)

os akustisten signaalien vastaanottaminen ei onnistu, pienennä aluksi soittorasian ja RingFlash 250:n tukiaseman välistä liitäntärasiaan.

los akustisten signaalien vastaanotossa on ongelmia, syynä voi olla ovikellon liian pieni äänenvoimakkuus. Säädä ovikellon ääni kovemmaksi tai

aseta integroidun mikrofonin herkkyys säädöstä Lo säätöön Hi. Kytkin sijaitsee soittorasian sisällä. Avaa soittorasia, kuten kohdassa Soittorasian valmistelut on kuvattu.

Ulkoisen mikrofonin liitäntä

Jos akustisia signaaleja ei voi vastaanottaa sisäisen mikrofonin avulla tai jos soittorasian asennus vastaanottavaan laitteeseen ei ole mahdollinen, voit liittää ulkoisen mikrofonin.

1. Asenna soittokello vastaanottavan laitteen läheisyyteen.
2. Kiinnitä mikrofoni vastaanottavan laitteen kaiuttimeen mukana toimitetun teipin avulla.
3. Aseta ulkoisen mikrofonin liitäntäpistoke soittokellon jakkikosketimeen (6).

Näin käytät RingFlash 250 -laitettasi

Toisten laitteiden aiheuttamat häiriöt

Käytettäessä RingFlash 250 -laitetta muut laitteet voivat mahdollisesti aiheuttaa häiriöitä. Voit muuttaa RingFlash 250:n ja soittokellon lähetystaajuutta seuraavasti:

1. Poista pieni suojus RingFlash 250:n tukiaseman alta.
2. Muuta sen alla olevan 8-porttisen mini-DIP-kytkimen säätö halusi mukaan.

1. Poista soittorasian kotelon kansi sivulla 130 kuvatulla tavalla.
2. Muuta 8-porttisen mini-DIP-kytkimen säätö samalla tavalla kuin olet tehnyt RingFlash 250:n tukiasemalle.
3. Asenna soittorasian kotelon kansi sivulla 130 kuvatulla tavalla.

Akun lataustila

Kun akkujen lataustila on kriittinen, kyseisen soittorasian tila-LED (1) vilkkuu.

Jos tila-LED (1) vilkkuu kerran 5 sekunnin välein, vaihda akku 23A. Jos tila-LED (1) vilkkuu kaksi kertaa 5 sekunnin välein, vaihda akku CR2.

Värinähälytys

Voit asettaa tärisevän tyynyn (ei mukana toimituksessa) RingFlash 250:n tukiaseman takana olevaan liitäntärasiaan (13).

Kun signaali saapuu, tärisevä tyyny alkaa täristä.

Seinäkiinnitys

Voit kiinnittää RingFlash 250:n tukiaseman seinään pohjassa olevien kiinnittimien avulla käyttämällä sopivia ruuveja ja seinätappeja (ei mukana toimituksessa).

Lyhyt kuvaus toiminnoista

Soittomelodian asetus

RingFlash 250:n tukiasemassa on valittavana 3 melodiaa. Voit valita melodian 1, 2 tai 3 yksinkertaisesti liikuttamalla laitteen vasemmalla puolella olevaa liukukytkintä (8).

Ovikellon soittoäänen asetus

Voit valita kahdesta eri melodiasta

1 tai 2 liikuttamalla laitteen vasemmalla puolella olevaa liukukytkintä (9).

Hälytystilan asetus

Valittavana on 4 hälytystilaa. Valitsé yksi seuraavista hälytystiloista käyttämällä laitteen oikealla puolella olevaa liukukytkintä (15).

Tila Puhelin Ovikello

0 Pois päältä Melodia
		kaiuttimesta
	Melodia kaiuttimesta ja valon leimahdukset	Melodia kaiuttimesta ja valon leimahdukset
a	Melodia kaiuttimesta ja ulkoinen tärisevä tyyny	Melodia kaiuttimesta ja ulkoinen tärisevä tyyny
tse	Melodia kaiuttimesta, valon leimahdukset ja ulkoinen tärisevä tyyny	Melodia kaiuttimesta, valon leimahdukset ja ulkoinen tärisevä tyyny

Soittoäänen vaimennus

Saapuva puhelu voidaan vaimentaa painamalla pysäytyspainiketta (7).

Huolto/takuu

Huolto

• Puhdista laitteen pinta pehmeällä, nukkaamattomalla rievulla.
• Älä käytä puhdistusaineita tai -liuoksia.

Takuu

Amplicomms-laitteet valmistetaan ja tarkastetaan uusimpien tuotantomenetelmien mukaan. Huolellisesti valittujen materiaalien ja pitkälle kehittyneiden tekniikoiden käyttö takaa häiriöttömän toiminnan ja pitkän käyttöiän. Takuuehdot eivät päde, jos laitteen toimintahäiriö johtuu puhelinverkko-operaattorin virheestä tai väliin kytketystä alaliittymän laajennusjärjestelmästä. Takuuehtoja ei sovelleta ladattaviin akkuihin tai tuotteessa käytettyihin akkuyksiköihin. Takuuaika on 24 kuukautta ostopäivästä lukien.

Kaikki puutteet, jotka johtuvat materiaali- tai valmistusvirheistä ja jotka syntyvät takuuaikana, korjataan veloituksetta. Takuuehtojen mukainen vaatimusoikeus mitätöityy ostajan tai kolmansien osapuolien väliintulon jälkeen. Takuu ei kata vaurioita, jotka ovat seurausta epäasianmukaisesta käsittelystä tai käytöstä, väärästä sijoittamisesta tai varastoinnista, virheellisestä liitännästä tai asennuksesta, ylivoimaisesta esteestä tai muista ulkoisista vaikutuksista. Valitustapauksessa pidätämme itsellämme oikeuden korjata tai vaihtaa vialliset osat tai toimittaa korvaavanlaitteen. Varaosat tai korvaavat laitteet siirtyvät omistukseemme. Korvausoikeudet ovat poissuljettuja vahinkotapauksessa, jos ei ilmene todisteita tahallisuudesta tai törkeästä huolimattomuudesta valmistajan puolelta.

Huolto/takuu

Jos laitteessasi ilmenee takuuaikana merkkejä viasta, palauta se yhdessä ostokuitin kanssa myyjälle, jolta ostit Amplicomms-laitteen. Kaikki takuuehtojen ja tämän sopimuksen mukaiset vaateet on esitettävä ainoastaan myyjälle. Kahden vuoden kuluttua ostosta ja tuotteidemme luovutuksesta ei voida enää esittää vaateita takuuehtojen mukaan.

Vaatimustenmukaisuusvakuutus

Tämä laite täyttää seuraavan EU-direktiivin vaatimukset: radio- ja telepäätelaitedirektiivi 1999/5/EY ja niiden vaatimustenmukaisuuden vastavuoroisuuden tunnustaminen. Yllä mainitun direktiivin vaatimustenmukaisuus vahvistetaan laitteessa olevalla CE-merkinnällä. Kun haluat tutustua koko vaatimustenmukaisuusvakuutukseen, voit ladata sen ilmaiseksi verkkosivultamme www.amplicomms.com.

nplicomms

Audioline GmbH, D-41460 Neuss

Tärkeät takuuohjeet

Tärkeät takuuohjeet

Amplicomms-tuotteen takuuaika alkaa ostopäivästä. Takuuvaatimus voidaan esittää, jos puutteet johtuvat materiaali- tai valmistusvioista. Takuuvaatimus raukeaa, jos ostaja tai kolmas osapuoli tekee laitteeseen muutoksia. Takuu ei kata vaurioita, jotka ovat aiheutuneet e pääasianmukaisesta käsittelystä tai käytöstä, luonnollisesta kulumisesta, väärästä pystytyksestä tai säilytyksestä, virheellisestä liitännästä tai asennuksesta, ylivoimaisesta esteestä tai muista ulkoisista vaikutuksista.

KÄÄNNY TAKUUTAPAUKSESSA AINOASTAAN MYYJÄN PUOLEEN, JOLTA OLET LAITTEEN OSTANUT, JA MUISTA ESITTÄÄ OSTOKUITTI.

ÄLÄ LÄHETÄ LAITETTA TOIMISTO-OSOITTEESEEMME TARPEETTOMAN PITKIEN ODOTUSAIKOJEN VÄLTTÄMISEKSI.
