BRUKSANVISNING HS 1300 Amplicom

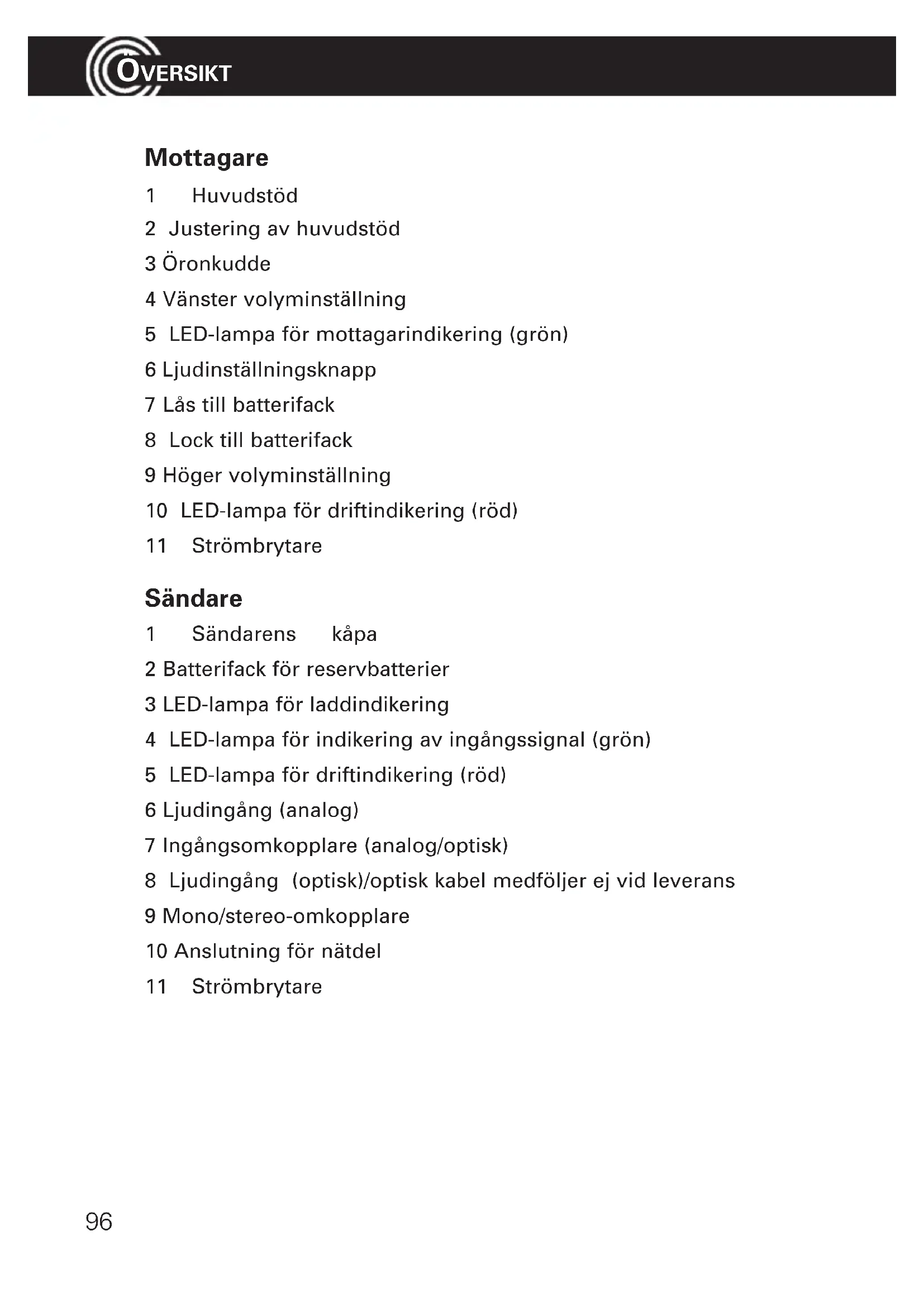

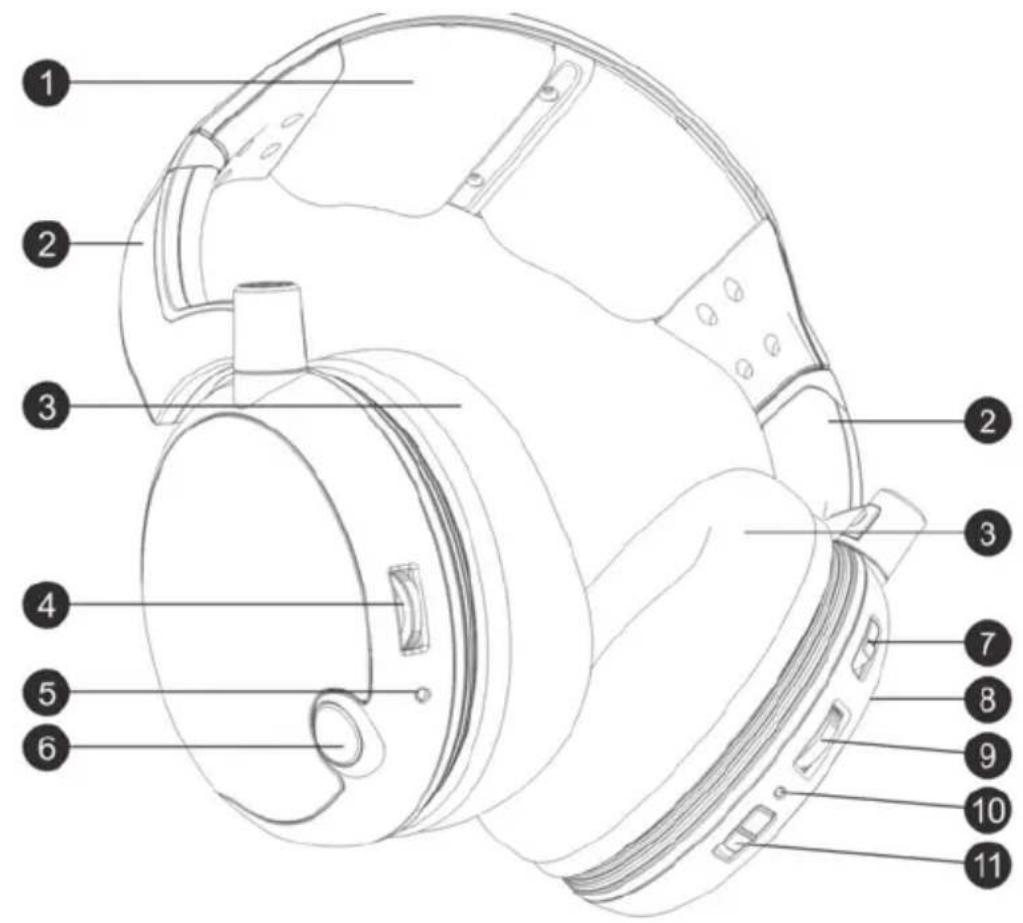

Mottagare 1 Huvudstöd 2 Justering av huvudstöd 3 Öronkudde 4 Vänster volyminställning 5 LED-lampa för mottagarindikering (grön) 6 Ljudinställningsknapp 7 Lås till batterifack 8 Lock till batterifack 9 Höger volyminställning 10 LED-lampa för driftindikering (röd) 11 Strömbrytare Sändare 1 Sändarens kåpa 2 Batterifack för reservbatterier 3 LED-lampa för laddindikering 4 LED-lampa för indikering av ingångssignal (grön) 5 LED-lampa för driftindikering (röd) 6 Ljudingång (analog) 7 Ingångsomkopplare (analog/optisk) 8 Ljudingång (optisk)/optisk kabel medföljer ej vid leverans 9 Mono/stereo-omkopplare 10 Anslutning för nätdel 11 Strömbrytare97 Igångsättning av HS 1300IGÅNGSÄTTNING AV HS 1300

Så här använder du HS 1300 Förpackningens innehåll

• 1 nätdel till sändare

• 1 användarmanual Ansluta sändare 1 Koppla i kontakten tiill nätdelen i kopplingsdosan på sändarens baksida. 2 Stoppa i nätdelen i ett uttag. 3 Anslut sändaren till önskad ljudkälla. Eftersom det finns flera olika anslutningsalternativ (tv, stereoanläggning, MP3-spelare eller iPod o.s.v.) ingår en ljudkabel och en adapter i leveran- sen. 4 Det är också möjligt att ansluta ljudkällan med hjälp av en optisk kabel. 5 Välj önskad anslutning med knappen „Audio In“. 6 Ställ in mono/stereo-omkopplaren på sändarens baksida i önskat läge. 7 Slå på sändaren med hjälp av strömbrytaren. Den röda LED-lampan för driftindikeringen tänds. Obs! Börja med att läsa igenom säkerhetsanvisningarna på sidan 106 innan du använder enheten.IGÅNGSÄTTNING AV HS 1300

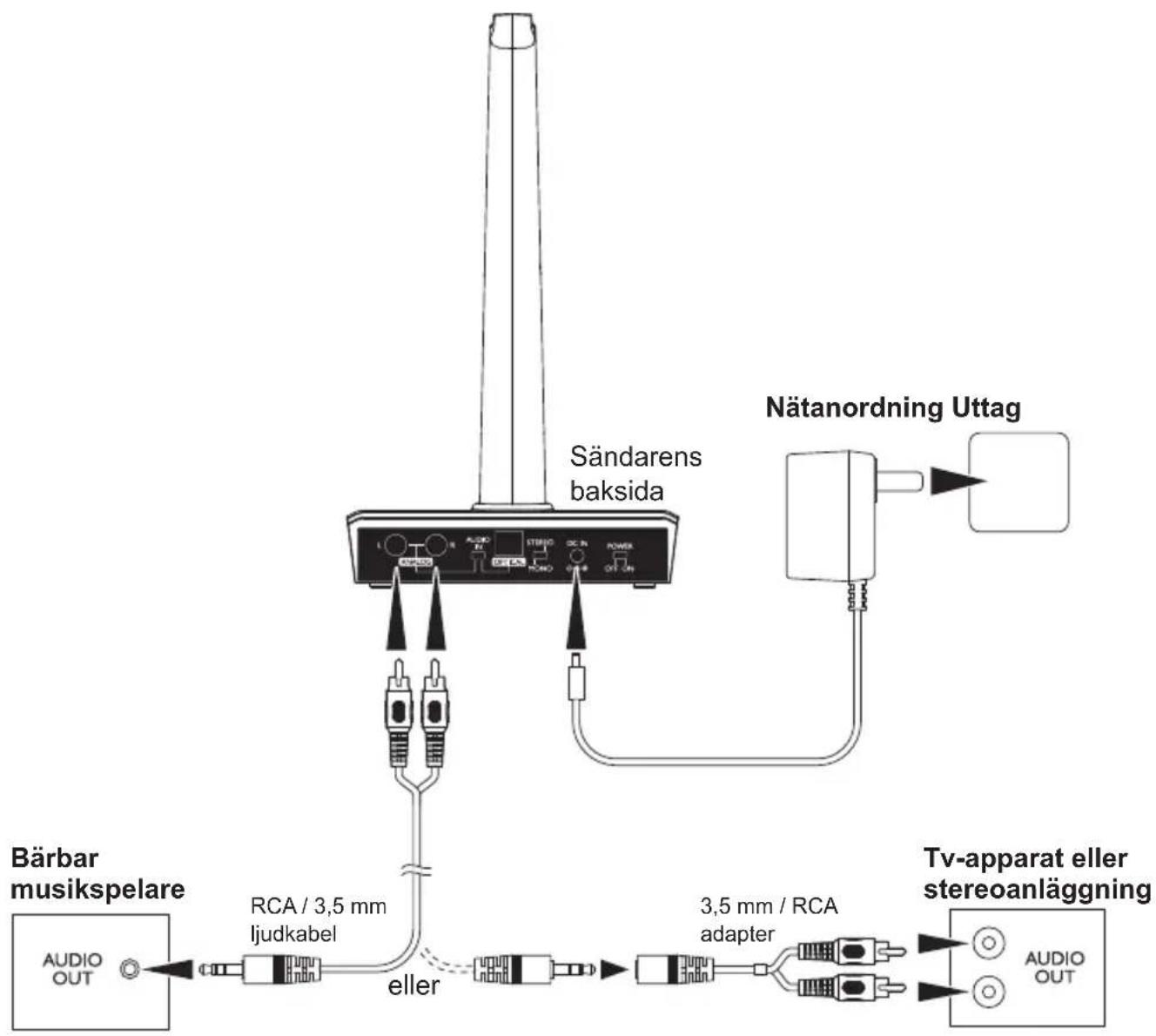

8 Den gröna indikeringen för ingångssignal blinkar så fort enheten är kopplad till elnätet och lyser med fast sken när enheten identifierar en signal till en ljudkälla. Exempel på anslutning (analog ljudingång) Man sparar el genom att sändaren automatiskt frånkopplas efter 5 minuter om enheten inte lyckas identifiera någon signal från ljudkällan eller signalnivån är för låg. Sändarens baksida eller RCA / 3,5 mm ljudkabel3,5 mm / RCAadapter Bärbar musikspelare Nätanordning Uttag Tv-apparat eller stereoanläggningIGÅNGSÄTTNING AV HS 1300

Så här använder du mottagaren Ladda och lägga i batterier 1 Öppna sändarens laddfack och lägg i 2 batterier. Se till att batterierna ligger åt rätt håll (följ märkningen i batterifacket). När batterierna laddas lyser laddningsin- dikeringen med rött sken (ca 5 timmar). När batterierna är fulladdade lyser ladd- ningsindikeringen med grönt sken. 2 Ta nu ut de fulladdade batterierna ur sändarens laddfack och sätt i dem i mot- tagaren. Öppna batterifacket genom att regla upp låset och lägg i de fulladdade batterierna. Se till att de ligger åt rätt håll (följ märkningen i batterifacket). Stäng batterifacket.

• Innan enheten används för första gången måste batterierna laddas i sändarens laddfack och därefter, när de är fulladdade, sättas in i mot- tagaren.

• Ladda reservbatterierna i sändarens laddfack så att du alltid har till- gång till fulladdade batterier.

• Med fulladdade batterier kan enheten användas i upp till 8 timmar.

• Man sparar på batteriernas kapacitet genom att mottagaren automa- tiskt frånkopplas om enheten inte lyckas ta emot någon signal från sändaren under 5 minuter eller signalnivån är för låg. Så fort signa- len återfått sin styrka slås mottagaren automatiskt på igen.101 AnvändningANVÄNDNING

Användning 1 Slå på enheten som du kopplat till sändaren. Den gröna LED-lampan för indikering av ingångssignal tänds. 2 Skjut strömbrytaren på hörlurarna till „ON“-läget. Den gröna LED-lampan för mottagarindikering blinkar. Lampan lyser med ett fast sken när signalen från sändaren tas emot. 3 Ställ in volymen på låg styrka och sätt på dig hörlurarna 4 Eventuellt kan du justera ljudinställningen enligt önskemål (standard, för- stärkta tonhöjder, förstärkta tonhöjder och basljud, förstärkt basljud). Tryck flera gånger på ljudinställningsknappen. Alla inställningar åtföljs av ett eller flera pipljud: 1 x kort pipljud: förstärkta tonhöjder och basljud 2 x kort pipljud: förstärkta tonhöjder 3 x kort pipljud: förstärkta basljud 1 x långt pipljud: standardinställning. 5 Vid behov kan du ställa in balansen med hjälp av höger och vänster volymreglage (till höger/vänster), så att signalen hörs lika högt på båda sidor. Obs! När batterierna är nästan tomma hörs ett kort pipljud med en minuts mellanrum i hörlurarna och den röda LED-lampan för driftindike- ring blinkar långsamt. Efter ca 4 minuter hörs ett dubbelt pipljud och hörlurarna frånkopplas automatiskt. Byt ut de uttjänta batterierna i hörlurarna mot fulladdade batterier. Om du lyssnar med hög volym skadas hörseln! Med de här hörlurarna kan man ställa in en högre ljudstyrka än vad som är möjligt med traditionella hörlurar. Detta kan leda till hörselskada på personer med välfungerande hörsel och barn.

• Innan du sätter på dig hörlurarna ska du ställa in ljudvolymen på låg styrka.

• Se till att du inte alltid exponeras för hög ljudvolym.ANVÄNDNING

Felsökning Inget ljud - Kontrollera att sändaren är ansluten till elnätet på rätt sätt (nätdel - sända- ranslutning). - Kontrollera att strömbrytaren på hörlurarna fungerar som den ska (ON- läge). - Det kan hända att batterierna i hörlurarna är urladdade. Byt ut batterierna mot (laddade) reservbatterier - Kontrollera att den enhet varifrån du vill höra ljudet (radio, tv o.s.v.) är på och att det faktiskt finns en sändare/kanal som ställts in och skickar en ljudsignal - Om du tar emot ljudsignalen till sändaren från en hörluranslutning på en radio/CD-spelare o.s.v. kontrollerar du om utgången styrs via ett volym- reglage. Vid behov kan du vrida upp utgångsvolymen - Den volym som ställts in för hörlurarna är för låg. Ställ in enheten på högre volym. - Kontrollera att ingångsväljaren „Audio In“ är i rätt läge. - Om stegen ovan inte leder till någon förbättring, kan du läsa vidare under punken „Fel på den trådlösa förbindelsen mellan sändare och mottag- are“. Störningsljud - Det kan hända att batterierna i hörlurarna är urladdade. Byt ut batterierna mot (laddade) reservbatterier. - Det kan hända att avståndet mellan hörlurarna och sändaren är för stort. Prova om kvaliteten förbättras när du ställer dig närmare sändaren. - Om du tar emot ljudsignalen till sändaren från en hörluranslutning på en radio/CD-spelare o.s.v. kontrollerar du om utgången styrs via ett volym- reglage. Vid behov kan du vrida upp utgångsvolymen.Fel på den trådlösa förbindelsen mellan sändare och mottagare I sällsynta fall händer det att den trådlösa förbindelsen mellan sändare och mottagare bryts på grund av yttre omständigheter. Om det händer är det möjligt att manuellt upprätta en ny förbindelse mellan mottagare och sän- dare. 1 Slå av sändaren (OFF). 2 Slå på mottagaren (hörlurar) (ON). Tryck in ljudinställningsknappen i ca 5 sekunder tills den gröna LED-lampan för mottagningssignal blinkar. 3 Häng upp hörlurarna på sändaren och slå på sändaren (ON). Den gröna LED-lampan för indikering av ingångssignal blinkar. 4 Efter några få sekunder hörs ett pipljud och förbindelsen mellan sändare och mottagare har återupprättats. ANVÄNDNING

BilagaBilaga Säkerhetsanvisningar Se till att du läser denna bruksanvisning noga och spara den för vidare användning. Ändamålsenlig användning Den här enheten är avsedd att användas till överföring av ljudsignaler från en tv eller en HiFi-anläggning från en sändare till en mottagare utan kabel. All annan användning betraktas som ej ändamålsenlig. Det är inte tillåtet att göra ändringar på eget bevåg eller bygga om enheten. Du får aldrig ensam öppna eller försöka reparera enheterna. Monteringsplats och säkerhetsinformation

• Undvik påfresting på grund av rök, damm, skakningar, kemikalier, fukt, hetta eller direkt solljus.

• Eftersom moderna möbler har en beläggning som består av ett stort antal olika lackfärger och plast och behandlas med olika slags rengö- ringsmedel går det inte att utesluta att somliga av dessa ämnen angriper och mjukar upp enhetens plastfötter. Om fotstöden förändras kan det ge upphov till oönskade spår på möbelytorna. Av den anledningen ska man se till att enheten står på ett fast underlag där det inte finns någon gli- drisk.

• Mottagaren klarar av att återge mycket höga ljudstyrkor. Därför ska du alltid ställa in volymen så lågt som möjligt, särskilt när enheten används av flera personer, innan du sätter på dig hörlurarna. Fara på grund av elektricitet

• Enheten måste skyddas mot vatten som droppar eller sprutar. Det är inte tillåtet att placera vattenfyllda kärl, som t.ex. vaser, på eller i närheten av enheterna. Det finns risk att kärlet ramlar omkull och att vätskan påverkar den elektriska säkerheten. BILAGA 106• Enheter och nätdel får inte användas ute i det fria eller i utrymmen med hög luftfuktighet.

• Enheten måste kopplas till ett uttag som installerats på ett fackmässigt sätt och vars nätspänning motsvarar den spänning som finns angiven på nätdelen.

• Nätdelen måste dras ur uttaget: - vid åska - innan den anslutna enheten rengörs - om störningar uppstår när enheten används - om enheten inte används under en längre tid. Dra alltid ur nätdelen och fatta inte tag i anslutningskabeln.

• Kåpans delar får under inga omständigheter öppnas eller tas bort. Det finns spänningsförande komponenter inne i kåpan som kan orsaka elek- trisk stöt om de vidrörs.

• Det är inte tillåtet att stoppa in föremål i enhetens öppningar. Du kan komma i kontakt med spänningsförande komponenter.

• Anslutningskabeln får inte vikas eller klämmas sönder. Se till att anslut- ningskabeln inte kommer i närheten av varma ytor eller vassa kanter.

• Kontrollera med jämna mellanrum att det inte uppstått några skador på anslutningskabeln. En enhet får inte användas om någon av de tillhörande komponenterna, nätdelen eller anslutningskabeln, har synliga skador eller om en enhet har ramlat. Användare med pacemaker Om du har en pacemaker måste du rådfråga din läkare innan du använder den här produkten. Om du tror att du kommer att påverkas negativt av enheten måste den genast slås av. BILAGA 107Strömförsörjning När enheten används måste du se till att kablar och kontakter fungerar som de ska. Brutna eller sönderskavda kablar utgör livsfara! Den medföljande nätadaptern uppfyller krav på ekodesign i Europeiska Unionen (direktiv 2005/42/EG). Detta innebär att strömförbrukningen är betydligt lägre i både aktivt- och viloläge, jämfört med traditionell nät- adapter. Batterier Avfallshantering Om du vill kassera apparaten, skall den tas till en kommunal återvinningsstation. Enligt lagstiftning om elektro- och elektro- nisk utrustning är innehavaren av kasserade apparater skyldig att återföra gammal sådan utrustning för återvinning. Symbolen här intill betyder att du under inga omständigheter får kasta denna i hushållsavfallet! Risker för hälsa och miljö pga. batterierna! Batterier får inte öppnas, skadas, sväljas eller lämnas i naturen. De kan innehålla giftiga och miljöfarliga tungmetaller. Du är själv Observera! Använd endast medföljande nätadapter eftersom andra kan skada produkten. Se till att tillgången till nätdelen inte blockeras av möbler eller andra föremål. Varning! Batterier får inte slängas i eld. Använd endast batterier som är avsedda att användas till enheten! Se till att batterierna är rätt placera- de! BILAGA 108juridiskt ansvarig att återlämna eller kasta batterier i de särskilda behållare som ställs till förfogande för ändamålet. Avfallshanteringen är kostnadsfri. Symbolen här intill betyder att batterier under inga omständigheter får kas- tas i hushållsavfallet och att de måte lämnas till återvinningsstationer. Förpackningsmaterial kastas enligt lokala föreskrifter. Service-Hotline Har du problem med din apparat, bör du först kontrollera anvisningar på sidan 103. Vid tekniska problem vänder man sig vår Service-Hotline. Telefonnumret hittar du på vår hemsida www.amplicomms.com Vid garantifrågor vänder du dig till din återförsäljare. Garantitiden är 2 år. Försäkran om överensstämmelse Denna enhet uppfyller de krav som ställs i EU-direktivet: 1999 / 5 EU-direktivet om radioutrustning och terminalutrustning och om ömsesidigt erkännande av dess överensstämmelse. Överensstämmelse med ovannämnda direktiv bekräftas av CE-märket på enheten. CE-certifikat finns att ladda ner på www.amplicomms.com Underhåll

• Rengör produktens ytor med en mjuk, luddfri trasa.

• Använd aldrig rengöringsmedel eller lösningsmedel. BILAGA 109Tekniska data Överföring GFSK stereo Frekvens 2,4 GHz digital Räckvidd upp till 30 m (vid optimala förhållanden) Frekvensområde 70 Hz - 16 kHz Max. ljudvolym upp till 120 dB Distorsionsfaktor 0,5 % Signal/brus-förhållande 75 dB Strömförsörjning (sändare) nätdel, utgång 5 VDC, 550 mA Strömförsörjning (mottagare) batterier 1,2 V, 700 mA, NiMH, AAA Drifttid Med fulladdade batterier upp till 8 h Laddningstid i timmar För tomma batterier ca 5 h Hörlurars vikt ca 265 g Sändarens vikt ca 195 g BILAGA 110Garanti AMPLICOMMS apparater har tillverkats och testats enligt modernaste förfa- randen. Särskilt utvalt material och högt utvecklad teknik sörjer för felfri funktion och lång livslängd. Garantin gäller inte för batterier eller batteri-packar som används i produk- ten. Garantitiden löper i 24 månader räknat från inköpsdagen. Under garan- tiperioden ersätts alla defekter på material eller framställningsfel kostnads- fritt. Garantianspråket upphävs vid ingrepp av köparen eller tredje part. Skador som uppstått pga ej avsedd användning eller behandling, naturligt slitage pga felaktigt bruk eller förvaring, pga ej fackmannamässiga anslut- ning eller installation, eller som orsakats av vårdslöshet eller annan yttre påverkan, gör garantin ogiltig. Vid reklamationer förbehåller vi oss rätten att reparera delar, att ersätta eller byta ut delar eller hela apparaten. Utbytta delar eller utbytta apparater övergår till vår egendom. Skadeståndsanspråk är uteslutna, såvida de inte grundar sig på grovt åsido- sättande från oss. Skulle din apparat ändå uppvisa defekter under garanti- perioden vänder du dig, med ditt kvitto, till den butik där du har inhandlat din AMPLICOMMS-utrustning. Alla skadeståndsanspråk är, enligt dessa bestämmelser, uteslutande gentemot din återförsäljare. Efter ett förlopp av två år efter inköp och leverans av våra produkter upphör garantin att gälla. BILAGA 111Audioline GmbH, D-41460 Neuss 09/2014 – Ausgabe 2.0
