BRUKSANVISNING Cubi 2 PerfectPro

iPod är ett varumärke som tillhör Apple Inc. som är registrerade i USA och andra länder.

"Made for iPod" betyder att ett elektroniskt tillbehör har utformats för att anslutas specifikt till iPod och har certifierats av utvecklaren att uppfylla Apples prestationsnormer.

Apple ansvarar inte för driften av enheten eller dess överensstämmelse med säkerhets- och reglerande standarder.

Särskilda säkerhetsanvisningar

1. Läs dessa anvisningar.

2. Spara dessa anvisningar.

3. Följ alla varningar.

4. Följ alla anvisningar.

5. Använd inte apparaten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera inte ventilationsöppningarna. Installera enligt tillverkarens anvisningar.

8. Installera aldrig intill värmekällor som värmelement, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).

9. Skydda elkabeln så att man inte kan trampa på den eller klämma den, särskilt intill kontakterna, förlängningssladdar och precis vid apparathöljet.

10. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

11. Använd endast med vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren, eller som sålts tillsammans med apparaten. lakttag särkskild försiktighet med vagn när apparaten/vagnen flyttas.

12. Dra ur anslutningskontakten under åskväder eller när apparaten inte ska användas under någon längre tid.
13. Låt kvalificerad personal utföra all service. Service är nödvändig när apparaten har skadats, t.ex. när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, varit utsatt för regn eller fukt, inte fungerar normalt eller när den har fallit i golvet.
14. För att minska risken för brand eller elektriska stötar, utsätt inte apparaten för regn eller fukt.
15. Elstöt-märkning och tillhörande grafisk symbol är placerad på baksidan av apparaten.
16. Apparaten bör inte utsättas för dropp eller stänk, och föremål som är fyllda med någon form av vätska får inte placeras på apparaten.

17. För att undvika elektriska stötar vid utomhusbruk, använd endast batterier under en regnig eller fuktig dag.

18. Stickkontakten ska vara nära radion, och lätt att nå vid en nödsituation, för att koppla bort strömmen, dra bara ur kontakten från nätuttaget.

19. Observera:

Ändringar som inte uttryckligen godkänts av den part som ansvarar för överensstämmelsen kan upphäva användarens behörighet att använda den här utrustningen.

Kontroller och anslutningar

① Volymkontrollratt / Mute

② Sökkontrollratt / Sök / Välj

③ Laddnings-LED

④ Knapp för val av källa

⑤ Loudness knapp

⑥ LCD display

⑦ EQ knapp (Equalizer)

⑧ FM Stereo / Mono knapp

⑨ IR-sensor

⑩ FM antenn

⑪ iPodutrymme

⑫ Knapp för bakgrundsbelysning

⑬ Snabbspolning / Förinställning 6

⑭ Spela eller Paus / Förinställning 5

⑮ Spola tillbaka / Förinställning 4

⑯ Högtalare

⑰ Förinställning 3

⑱ Välj / Förinställning 2

⑲ Meny / Förinställning 1

⑳ Strömbrytare (På/Av)

⑳ Utrymme för batterier

22 Strömkabel

②3 Aux In 1 uttag

⑳ 10-14V DC In uttag

⑲ USB / DC laddningsuttag

⑳ Aux In 2 uttag

27 Batteriswitch

⑳ Utrymme för

back-up batterier

⑲ Utrymme för huvudbatterier

③0 Passiv bashögtalare

③1 Förvaringsutrymme

③2 lås mekanism för iPod utrymme

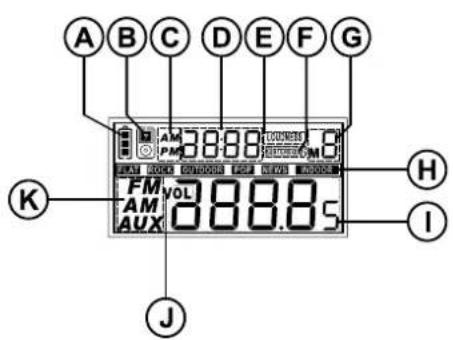

Displayikoner

Ⓐ Batteridrift
B iPod indikator
© Radio band
D Klocka
E Loudnessindikator
⑤ Stereoindikator
© Indikator förinställning
H EQ inställning
① Frekvensdisplay
J Volymindikator
© Källindikator

a Källa
⑥ Meny / Förinställning 1
© Spola tillbaka / Förinställning 4
d Loudness
e Ställa in Upp / Ned
f FM Stereo / Mono
⑧ Volym Upp / Ned
h Play/Pausa / Förinställning 5
① Snabbspolning / Förinställning 6
j Förinställning 3
© Välj / Förinställning 2
① Stänga av
m EQ

m l a b c d e f SOURCE EQ OFF k 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 Tuning LOUD NESS VOLUME MONO - cubi

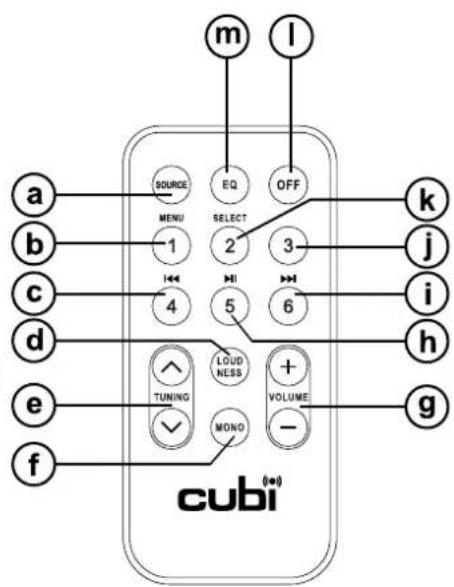

Funktioner fjärrkontroll

Många funktioner på Cubi radion kan styras med hjälp av fjärrkontrollen. Några styrningar kräver ett längre tryck på en knapp. I dessa fall, tryck på knappen i 2-3 sekunder tills det att displayen på radion visar att kommandot har accepterats.

Före första användning: avlägsna den transparenta folien från batterihållaren för att aktivera batteriet.

Batteribyte fjärrkontroll

1. Öppna batterihållaren genom att dra ut hållaren i visad riktning.
2. Ta ur batterierna från hållaren.
3. Byt batteri (CR2025 eller motsvarande) se till att den positiva sidan av batteriet är vänt mot dig med hållaren placerad så som visas.
4. Sätt tillbaka batterihållaren.

PULL S 2025

VIKTIGT:

Batterierna bör inte utsättas för hög värme som t.ex. solsken, eld eller liknande. Efter användning skall engångsbatterier om möjligt tas till en lämplig återvinningsstation. Under inga omständigheter får batterier tas om hand genom förbränning.

Strömsätta radion

A. Batteridrift

1. Installera batterierna genom att först dra ut locket till batterifacket och lyft enligt figuren till höger. Det finns ett huvudbatterifack samt backup batterifack.

Obs:

Innan du sätter i batterierna, om du använder icke

laddningsbara batterier, se till att NiMH / NiCd / alkalisk switchen som sitter inuti batterifacket är inställd på Alkaline position. Om du använder uppladdningsbara batterier, se till att växla NiMH / NiCd / alkaliskt till NiMH / NiCd position.

1. Sätt i 6 x D storlek (UM-1) batterier i facket. Se till att batteriet sitter i enlighet med figuren på sidan 91.
2. Sätt i 2 x AA storlek (UM-3) batteriet i backup batterifacket.

Obs:

Backup batteriet är till för att inställningar av tid och minne inte ska försvinna under ett strömavbrott. Det rekommenderas att byta backup batteri var sjätte månad för att undvika batteriläckage.

Körtid för radion på batterier varierar starkt beroende på kvalitet och kapacitet (mAh) av batterierna, temperatur, volymnivå etc.

1. Stäng batteriluckan och skjut luckan på plats.

Om radion inte skall användas för någon längre tid, rekommenderas att batterierna avlägsnas från radion.

Minskad effekt, distorsion och ett "hackigt ljud" eller låg batteri tecken □ som blinkar i displayen är alla tecken på att batterierna behöver bytas eller laddas.

VIKTIGT:

Batterierna bör inte utsättas för hög värme som t.ex. solsken, eld eller liknande. Efter användning skall engångsbatterier om möjligt tas till en lämplig återvinningsstation. Under inga omständigheter får batterier tas om hand genom förbränning.

Innan nätkabeln ansluts till vägguttaget, se till att spänningen är korrekt. Om du har batterier i radion och ansluter nätkabeln till vägguttaget, kommer batterierna automatiskt att kopplas bort.

5. AC On 103-247V - 50/90Hz / 40W

Laddning av batterier

Minskad effekt, distorsion och ett "hackigt ljud" eller låg batteri tecken "☐" som blinkar i displayen är alla tecken på att batterierna behöver laddas, om du använder laddningsbara batterier för att driva radion.

Obs:

Batterierna kan bara laddas när radion är avstängd.

Anslut nätkabeln till vägguttaget för att ladda batterierna.

Kontrollera att batterityp omkopplaren är inställd på MiMH / NiCd.

Batteriladdningsfunktion av denna radio gäller endast 6 D-storlek (UM-1) batterier och inte AA-storlek (UM-3) backupbatterier.

När batterierna laddas, kommer LED laddningsindikatorn ovanför knappen STANDBY slå om till röd. Den blir grön när batterierna är fulladdade.

s

Laddningen kan ta upp till ca. 10 timmar beroende på kapaciteten av de uppladdningsbara batterierna. Ladda bara batterierna i rumstemperatur mellan 5 °C och 35 °C. I lägre eller högre temperatur kan full laddning inte uppnås och det kan uppstå skador på batterierna eller mottagaren.

Ladda nya batterier fulla första gången före första användningen. Detta kan ta längre tid beroende på kapaciteten av de uppladdningsbara batterierna.

Använd inte en blandning av gamla och nya uppladdningsbara batterier.

Använd inte en blandning av fulladdade och tomma uppladdningsbara batterier.

Använd inte batterier som har olika mAh kapacitet.

Använd inte skadade eller läckande batterier.

Batterierna kan också laddas i radion med en 12V (cigarettändare) adapter, spänningsområde 10-14V, max ström på 2 A, DC dimension 2,0 mm innerdiameter för pluspol och 6,3 mm ytterdiameter för minuspolen. För att ladda, anslut adaptern till bilen (cigarettändar) uttag och DC In-uttaget som sitter på sidan av mottagaren.

Ställa klockan

1. Tryck och håll inne sökratten, 12H / 24H börjar blinka.
   Rotera sökratten åt höger / vänster för att välja önskat format.
2. Tryck på sökratten igen och timmarna börjar blinka.
   Rotera sökratten för att ställa in timme.
3. Tryck och släpp upp sökratten för att bekräfta inställningen
   av timmar, minuterna på displayen kommer att börja blinka.
   Rotera sökratten för att ställa in minuter.
4. Tryck och släpp upp sökratten för att bekräfta inställningen av
   minuter och för att avsluta inställningen av klockan.
   Radion kommer att spara dina inställningar. Displayen kommer
   att visa sparad tid efter det att inställningen är färdig.

Obs:

Det går inte att ställa in klockan via fjärrkontrollen.

LCD belysning

När du använder eluttag för att driva radion, kommer LCD-displayen alltid att lysas upp så fort du trycker på någon knapp om du inte trycker på knappen Bakgrundsljus för att stänga av belysning, eller tryck på STANDBY-knappen för att stänga av radion. Om du trycker på knappen Bakgrundsljus när strömmen är avstängd, kommer belysningen för LCD-displayen stänga av sig själv automatiskt efter 12 sekunder.

Om någon knapp trycks på under batteridrift, tänds LCD-belysningen i 12 sekunder när strömmen är på. Genom att trycka på knappen Bakgrundsljus när strömmen är på kommer LCD-displayen alltid att vara upplyst. Du kan trycka på knappen Bakgrundsljus för att stänga av LCD-belysning. Genom att trycka på någon knapp när strömmen är av kommer LCD-displayen vara upplyst i 12 sekunder.

s

Använda din radio – Manuell sökning

1. Tryck på STANDBY-knappen för att slå på din radio.
2. Tryck på knappen SOURCE för att välja FM-bandet och fäll upp gummiantennen ordentligt för att få bästa FM-mottagning.
3. Vrid kontrollreglaget för sökning för att ställa önskad frekvens i steg om 50 kHz.
4. Välj önskad EQ och stereo / mono läge.
5. En stereosymbol kommer visas på LCD-displayen om en stereo radio station hittas.

1. Vrid volymratten för att ställa in önskad ljudnivå.
2. För att stänga av radion, tryck på STANDBY-knappen. Displayen kommer endast att visa klockan.

3:32

Sökning FM

1. Tryck på STANDBY-knappen för att sätta på radion och välj FM-bandet genom att trycka på knappen SOURCE som beskrivet.
2. Fäll upp gummiantennen för bästa mottagning.
3. Tryck på sökreglaget, och radion kommer att söka framåt och stannar automatiskt när den hittar en radiostation med bra signal. Genom att trycka på sökreglaget igen kommer radion att söka vidare efter nästa tillgängliga station.

FM Stereo / Mono

1. Om en FM-station tas emot med en svag eller inte optimal signal kan en del brus höras. För att minska brus, tryck och släpp upp STEREO-knappen så att Stereo indikatorn på displayen ej visas. Radion kommer att växla till mono-läge.

2. För att återgå till stereo läge tryck in och släpp STEREO-knappen så att Stereo indikatorn på displayen är synlig. Radion kommer att växla till stereoläge.

Denna funktion, att kunna växla mellan stereo / mono läge är endast tillgänglig i FM-läge.

S

Förinställa stationer

Du kan lagra dina favorit FM-radiostationer till de förinställda minnena (1 till 6). Proceduren för att ställa in förinställda stationer och att använda dem beskrivs nedan.

1. Tryck på STANDBY-knappen för att slå på din radio.
2. Tryck på knappen SOURCE och ställ in önskad station som beskrivits tidigare.
3. Tryck och håll inne någon av knapparna (1 \~ 6) tills radion piper och displayen visar "MX" i det övre högra hörnet.

3:37 (STEREO) M3 FLAT FM 99.7

1. Upprepa proceduren för de återstående förinställningar som du vill ställa in.
2. Stationer i det förinställda minnet kan skrivas över genom att följa ovanstående procedur om så önskas.

Återkalla en förinställd station

1. Tryck på STANDBY-knappen för att slå på din radio.
2. Tryck på knappen SOURCE för att välja FM-bandet.
3. Tryck på någon av knapparna (1 \~ 6) för att få din radio för att ställa om till stationen som finns lagrat i minnet.

iPod dockning

För att öppna iPod facket, tryck mjukt in den genomskinliga luckan med tummen samtidigt som du lyfter låsklämman uppåt med andra tummen.

Radion har en iPod-dockning som gör att du direkt kan spela upp digitala ljudfiler och ljudspår som finns på din iPod.

Radion använder iPods universalkontakt som utvecklats för användning med iPod. Nyare modeller av iPod levereras med universal dock-adapter som säkerställer korrekt inpassning av iPod mot den elektriska kontakten.

Viktigt:

Radion stödjer ej 3e generationen iPod (byggda 2003-2004). För att undvika eventuella skador på din iPod så ska du inte använda din iPod med produkten utan att rätt adapter monterats på radion.

Håll alltid iPod utrymmet stängt och stäng luckan efter att du dockat din iPod.

S

Ladda din iPod

1. Placera din iPod på adaptern i iPod-facket.
2. Tryck på STANDBY-knappen för att slå på din radio. Tryck på SOURCE knappen tills "iPod" visas på displayen. Radion kan ladda din iPods inbyggda batteri. iPod-indikatorn kommer att visa laddningsikonen på LCD-skärmen när källan är under Aux i 1 / 2 och iPod-läge. Din iPod kommer inte att laddas under FM och standbyläge.

3:39 FLAT iPod

Navigera din iPod

För att navigera genom iPod menyerna, för att göra val eller för att ändra inställningar, så ska du använda kontrollerna direkt på din iPod. Radions kontroller kan användas för Meny / Välj, Föregående / nästa, Snabbspolning bakåt / framåt och Play / Paus funktioner.

1. Använd menyknappen för att gå till högre nivå i menyerna på din iPod.
2. Använd sökratten för att flytta upp eller ner i menyerna på din iPod.
3. Tryck på SELECT-knappen för att välja det markerade valet på skärmen. Om detta val är på en lägre nivå av menyalternativ, kan du navigera vidare med hjälp av Tuning reglaget och SELECT knapparna.

s

Spela en ljudfil på din iPod

1. När du har hittat önskat objekt, använd SELECT-knappen på radion för att starta uppspelning på iPoden.
2. Justera volymen till önskad nivå med ratten Volymkontroll på din radio.
3. För att pausa uppspelning tryck på Play / Paus. För att återuppta uppspelning tryck på Play / Paus igen.
4. iPod har ingen stoppknapp (de använder Paus-funktionen). För att spela ett alternativt val, använd iPod menyerna för att göra val, använd Play / Pause-knappen för att sluta spela det aktuella objektet om det behövs.
5. Om valt objekt redan var under uppspelning, kommer din iPod slå på och fortsätta spela från där man tidigare stoppat.

Sökfunktionen

1. Tryck och släpp upp, antingen Snabb-spolning eller spola tillbaka- knapparna för att börja spela nästa eller föregående spår.
2. Medans iPoden spelar upp ett spår, tryck och håll inne Snabb-spolning eller spola tillbaka knappen för att spola genom nuvarande spår, släpp upp knappen när önskad punkt har nätts.

Mutefunktion

1. Tryck på volymknappen för att stänga av högtalarutgång, LCD kommer visa "VOL 0".

VOL

1. Tryck på volymknappen igen för att stänga av mute-funktionen, dämpningsfunktionen kommer att släppas gradvis och återgå till den tidigare volymnivån.

2. Mutfunktionen kan också inaktiveras genom att vrida på sökratten eller trycka på knappen SOURCE.

S

Equalizer-funktionen (EQ)

Ljudet på din radio kan justeras för att passa din personliga smak för de låtar du lyssnar på. Den har sex förinställda equalizer-lägen.

Tryck på EQ-knappen för att bläddra genom de olika lägena:

a. Plan - inga ändringar tillämpas.
b. Rock
c. Utomhus
d. Pop
e. Nyheter
f. Inomhus

Obs:

Påverkan av EQ-inställningar på din iPod kommer också att kunna höras under uppspelning av iPod från dockningsstationen (iPod-läge).

Loudness På / Av

Tryck på Loudness-knappen för att stärka lägre och högre frekvens. Effekten är mest tydlig när radion är på en lägre volymnivå. Displayen visar LOUDNESS när Loudness-funktionen används.

329 LOUDNESS (STEREO) FLAT FM 94.3

Aux In 1 uttag

Det finns 2 Aux In uttag på den här radion för att ansluta andra ljudkällor såsom mp3 spelare eller dator för att lyssna på ljud via högtalarna på denna radio.

Aux In-1är placerad på sidan medans Aux In-2 är placerad inuti förvaringsutrymmet.

Avlägsna gummiskyddet (Aux In-1) och anslut ljudkällan med en 3,5 mm ljudkontakt.

Släpp upp låset till batteriutrymmet och dra ner skyddet så hittar du Aux In-2 uttaget, anslut ljudkällan med en 3,5mm ljudkontakt.

s

När radion är påslagen, tryck upprepade gånger på knappen SOURCE för att välja AU 1 (Aux In-1) eller AU 2 (Aux In-2), vrid på volymkontrollen för att spela upp.

Se till att gummiskyddet på sidan av Aux In-1 är ordentligt tillslutet för att förhindra att fukt och smuts tar sig in i radion.

Ströt-ut endast USB uttag (ej för uppspelning av ljudfiler från USB)

Det finns en ström-ut USB kontakt på 5V / 0.5A placerad på insidan av förvaringsutrymmet (endast för laddning). Laddning från detta uttag fungerar endast när din radio är i Aux 1 eller Aux 2 läge.

Viktigt:

Se till så att specifikationen av din externa källa såsom mobiltelefon, mp3 spelare eller iPod är kompatibel med radion.

Läs bruksanvisningen till din externa enhet innan du laddar.

Specifikationer

Frekvensområde: FM 87.50 – 108 MHz

Effekt: AC 100 – 240V/ 50/60Hz/ 40W

Batterier:

ALKALINE batterier

6 X D storlek (UM-1) för huvudbatterier

2 X AA storlek (UM-3) för backup batterier

Laddningsbara batterier

Ni-MH eller Ni-Cad 6 X D storlek

Uteffekt:

4.5W 10% T.H.D. x 2 kanaler @ 1 kHz @ batteri 9V (Alkaline)

6W 10% T.H.D. x 2 kanaler @ 1 kHz @ DC 12V

8W 10% T.H.D. x 2 kanaler @ 1 kHz @ AC 100 – 240V

Om vid något tillfälle i framtiden behöver kassera denna produkt, vänligen notera att: Kassering av elektriska produkter bör inte ske i hushållssoporna. Vänligen återvinn vid närmaste återvinningscentral. Kontrollera med dina lokala myndigheter eller återförsäljare för återvinningsråd. (Kassera Elektrisk och elektronisk utrustningsdirektivet)
