BRUKSANVISNING CS4600 Park & Garden

- Bruk av ren bensin vil raskt forårsake alvorlige skader på motorens indre deler.

1. IKKE BRUK OLJE FOR FIRETAKTS BENSINMOTORER eller for VANNKJ∅LTE TOTAKTS BENSINMOTORER

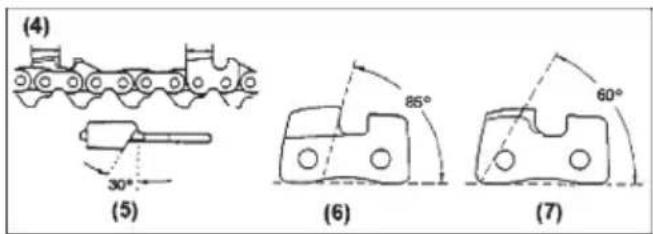

Sagkjedet må slipes när du merker at:

Innan du börjar använda våra produkter, läs noga igenom den här bruksanvisningen så att du förstår hur du skall använda ditt verktyg på rätt sätt.

SÄKERHET I FÖRSTA HAND

Anvisningar inom varningstecken i den här handboken, utmärkta med en symbol, gäller kritiska frågor som måste beaktas för att förebygga möjliga, allvarliga kroppsskador och därför uppmanas du att läsa alla sådana anvisningar noga och följa dem utan undantag.

VARNINGAR I HANDBOKEN

WARNING

Den här skylten anger anvisningar som måste följas för att förhindra mekaniska fel, haveri eller skada.

OBSERVERA

Den här skylten anger råd eller användbara tips vid användning av produkten.

Avsiktligt/oavsiktligt bruk:

Med kedjesågen kan du, beroende på såglängden, såga stockar, bjälkar och kapa grenar. Endast material av trä kan sågas.

Lämplig, personlig skyddsutrustning beroende på arbetsuppgifterna är nödvändig vid användningen. Sågen är utformad för användning av en van användare för beskärning och sågning av stående träd. För skadegörelse eller personskador beroende på felanvändning ligger ansvaret hos användaren och inte hos tillverkaren. Endast för maskinen lämpliga kombinationer av sågkedjor och sågsvärd, som anges i användaranvisningarna, skall användas. I begreppet avsedd användning ingår också att iaktta säkerhetsaspekter liksom att följa de anvisningar som ges i användaranvisningarna. Personer som använder maskinen måste göra sig förtrogna med den och vara medvetna om alla möjliga faror. Dessutom måste varje detalj av gällande regler för att förebygga olyckor följas. Övriga allmänna regler inom området yrkesmedicin och i fråga om säkerhet måste beaktas. Ändringar i maskinen medför att ingen som helst support lämnas av tillverkaren och skada beroende på ändringarna medför att garantin inte längre gäller. Den här utrustningen är konstruerad för användning i hemmaträdgården.

Övriga risker:

Även om verktyget används på lämpligt sätt, kan en viss risk inte uteslutas. På grund av verktygets konstruktion kan följande potentiella risker finnas:

• Kontakt med den oskyddade sågkedjan (skärskador)
• Oväntad plötslig rörelse hos sågsvärdet (skärskador)

• Hörselskador om inte föreskrivet hörselskydd används

• Inandning av giftiga partiklar, avgaser från förbränningsmotorn

• Hudkontakt med bensin
• Buller. Det går inte att undvika ett visst mått av buller från maskinen. När det gäller arbeten med höga bullernivåer krävs licens och begränsningar under vissa perioder och att man tar raster och begränsar arbets- tiden till ett minimum. För personligt skydd och även för skydd av personer som arbetar i närheten skall lämpligt hörselskydd användas.
• Vibrationer. Varning: Den aktuella vibrationsemissionen vid användning av maskinen kan avvika från vad som specificeras i bruksanvisningen eller av tillverkaren. Detta kan orsakas av följande faktorer som bör beaktas innan och under användningen:
• Om maskinen används korrekt
• Om metoden att såga materialet och utförandet är korrekt
• Om maskinens kondition är enligt reglerna
• Skärpan hos sågverktyget eller korrekt sågverktyg
• Om grepphandtagen är monterade bakom de valfria vibrationshandtagen och om de är fastsatta på maskinkroppen.
  Avbryt genast arbetet om du får en stickande känsla i händerna eller märker en missfärgning av huden på händerna vid användning av maskinen. Gör en lämplig paus i arbetet. Om du inte gör en lämplig arbetspaus kan du drabbas av hand-arm vibrationssyndromet.

1. Delarnas placering
2. Symboler på maskinen
3. För säker användning
4. Montering av sågsvärd och sågkedja
5. Drivmedel och kedjeolja
6. Användning
7. Sågning
8. Underhåll
9. Underhåll av sågkedja och sågsvärd
10. Förvaring
11. Felsökning
12. Tekniska data

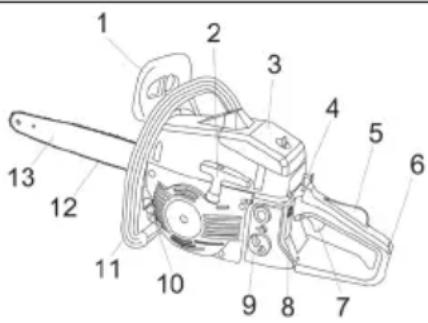

1. Delarnas placering

1. Främre handskydd 2. Starthandtag
2. Luftfilterplåt 4. Chokereglage
3. Gasspärr 6. Bakre handtag
4. Gasreglage 8. Motorbrytare
5. Drivmedelstank 10. Oljetank
6. Främre handtag 12. Sågkedja
7. Sågsvärd

(1) Läs igenom bruksanvisningen innan du börjar arbeta med den här maskinen.
(2) Lämpligt hörselskydd, skyddsglasögon och hjälmmåste användas.
(3) Använd båda händerna när du använder kedjesågen.
(4) Varning. Risk för rekyl.

(5) Läs igenom, se till att du förstår och följ alla varningar.

För säker användning och underhåll, finns symbolerna i relief på maskinen. Följ dessa anvisningar och var försiktig så att du inte gör några misstag.

(a). Påfyllning av bensin. Placering: nära tanklocket

(b). Påfyllning av kedjeolja. Placering: nära oljelocket.

(c). Användning av motorbrytaren. Sätt omkopplaren på "O", och motorn stannar omedelbart. Placering: till vänster om bakre handtaget.

(d). Användning av chokereglaget. Dra ut chokereglaget för att stänga av choken; skjut in chokereglaget för att öppna choken. Placering: Baktill på höger sida av det bakre handtaget.

(e). Justering av oljepumpen. Om du vrider med hjälp av en skruvmejsel i pilens riktning till “MAX” rinner mer kedjeolja och om du vrider till “MIN” rinner mindre. Placering: På undersidan av motorn.

H L T(f). Skruven under symbolen "H" justerar hög hastighet. Skruven under symbolen "L" justerar låg hastighet. Skruven under symbolen "T" används

för att justera tomgången. Placering: Överst till vänster på bakre handetaget.

(g). Visar i vilken riktning kedjebromsen är deaktiverad (vit pil) och aktiverad (svart pil) Placering: Framför kedjeplåten

(h). Visar i vilken riktning sågkedjan skall installeras.

Placering: Framför kedjeplåten.

3. FÖR SÄKER ANVÄNDNING.

Innan du börjar använda produkten.

1. Läs igenom den här handboken noga och se till att du förstår hur du skall använda kedjesågen korrekt.
2. Använd aldrig kedjesågen när du är trött, sjuk eller upprörd eller när du är påverkad av medicin som gör dig trött eller om du är påverkad av alkohol eller droger.
3. Använd bara kedjesågen inom väl ventilerade områden. Starta eller kör aldrig motorn i ett stängt rum eller byggnad. Avgaserna innehåller farlig koloxid.
4. Såga aldrig i stark vind eller vid dåligt väder, när sikten är dålig eller när det är väldigt varmt eller väldigt kallt. Inspektera alltid trädet för att se om det finns några döda grenar som kan falla ner vid fällningsarbetet.
5. Använd säkerhetsskor, åtsittande lämpliga kläder och skyddsglasögon, hörselskydd och hjälm.
6. Var alltid försiktig när du handskas med bensin. Torka upp allt spill och flytta sedan kedjesågen åtminstone 3 m från platsen där du spillt innan du startar maskinen.
7. Undanröj alla källor som kan avge gnistor eller eld (t.ex. cigaretter, öppen eld eller arbeten som kan orsaka gnistor) från området där bensin blandas, hålls eller förvaras. Rök inte medan du hanterar bensin eller medan du använder kedjesågen.
8. Låt inte andra personer vistas i närheten av kedjesågen när du startar motorn eller sågar. Håll åskådare och djur borta från arbetsområdet. Barn, husdjur och åskådare skall hållas på ett avständ av minst 10 meter när du startar eller arbetar med kedjesågen.
9. Börja aldrig såga förrän du har ett fritt arbetsområde, säkert fotfäste och en planerad flyktväg för att undvika att träffas av det fallande trädet.
10. Håll alltid ett fast grepp med båda händerna om kedjesågen när maskinen är igång. Ha alltid ett fast grepp med tumme och fingrar omslutande kedjesågens handtag.
11. Se till att kedjesågen aldrig kommer i närheten av några kroppsdelar när motorn är igång. Innan du startar motorn, se till att kedjesågen inte är i kontakt med något.
12. När du bär kedjesågen, se till att motorn är av och att du bär sågen med sågsvärdet och sågkedjan bakåt och ljuddämparen ut från kroppen,

13. Inspektera alltid kedjesågen innan du använder den för att se om det finns slitna, lösa eller ändrade delar. Använd aldrig en kedjesåg som är skadad, feljusterad och som inte är komplett och säkert monterad. Se till att sågkedjan stoppar när du släpper gasreglaget.

14. All service av kedjesågen, förutom de underhällsoperationer som anges i den här handboken skall utföras av kompetent servicepersonal (om t.ex. olämpliga verktyg används för att ta loss svänghjulet eller om ett olämpligt verktyg används för att hålla svänghjulet för att ta bort kopplingen kan det skada svänghjulets struktur och senare orsaka att svänghjulet faller sönder).

15. Stäng alltid av motorn innan du ställer ifrån dig kedjesågen.
16. Var ytterst försiktig när du sågar buskar och plantor eftersom mjuka grenar kan fastna i sågkedjan och piska upp mot dig eller dra så att du tappar ballansen.
17. När du sågar en spänd trädgren var uppmärksam på att den kan studsa tillbaka så att den inte slår dig när de spända träfibrerna frigörs.
18. Håll handtagen torra, rena och fria från olja och drivmedel.
19. Var beredd på rekyl (*).
20. När du transporter kedjesågen, se till att svärdsskidan är på plats

SÄKERHETSÄTGÄRDER FÖR ATT UNDVIKA REKYL FRÅN KEDJESÅGEN

WARNING

* Rekyl kan inträffa när nosen eller toppen av sågsvärdet kommer i kontakt med ett föremål eller när trä låser sig och fastnar i sågkedjan. Om toppen av sågkedjan fastnar kan det medföra ett blixtsnabbt ryck bakåt som slår sågbladet uppåt och tillbaka mot användaren. Om sågkedjan fastnar på toppen av sågsvärdet kan det medföra att sågbladet snabbt rekylerar mot användaren. Båda dessa reaktioner kan medföra att du tappar kontrollen över sågen och det kan resultera i allvarliga personskador.

Lita inte uteslutande på de säkerhetsanordningar som finns inbyggda i sågen. Som kedjesågsanvändare bör du följa åtskilliga förebyggande regler för att undvika olyckor och skador när du använder sågen.

(1) Med grundläggande förståelse för rekyl kan du reducera eller eliminera överraskningsmomentet.
(2) Ta ett fast grepp om sågen med båda händerna, höger hand på det bakre handtaget och vänster hand på det främre handtaget när motorn är igång. Ta ett fast tag med tummarna och fingrarna runt kedjesågens handtag. Ett fast grepp hjälper till att reducera rekyler och att bibehålla kontrollen över sågen. Släpp inte taget.

(3) Se till att området där du sågar är fritt från hindrande föremål. Se till att nosen på svärdet inte kommer i kontakt med stockar, grenar eller andra hinder som skulle kunna träffas medan du sågar.

(4) Såga med hög motorhastighet.

(5) Se till att du inte sträcker dig eller sågar högre än skuldrorna.

(6) Följ tillverkarens instruktioner när det gäller underhåll och slipning av sågkedjan.

(7) Använd endast reservdelar för sågsvärd och kedjor som specificeras av tillverkaren eller motsvarande.

4. MONTERING AV SÅGSVÄRD OCH SÅGKEDjA

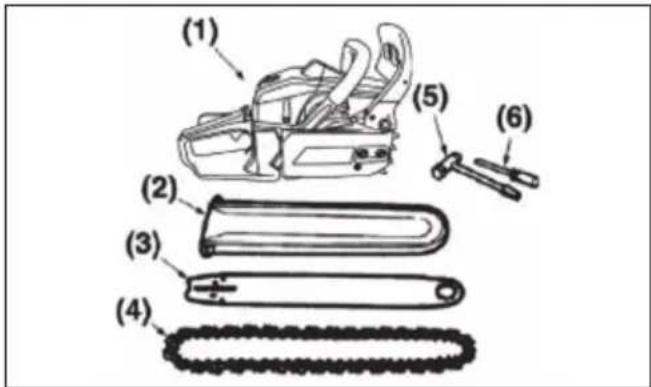

En standard kedjesågsförpackning innehåller nedanstående komponenter:

(1) Motorenhet (2) Sågsvärdsfodral
(3) Sågsvärd (4) Sågkedja
(5) Tändstiftsnyckel (6) Skruvmejsel för justering av förgasaren.

Öppna lådan och installera svärdet och sågkedjan på motorenheten enligt följande:

WARNING

Sågkedjan har mycket vassa sågtänder. Använd för säkerhets skull skyddshandskar.

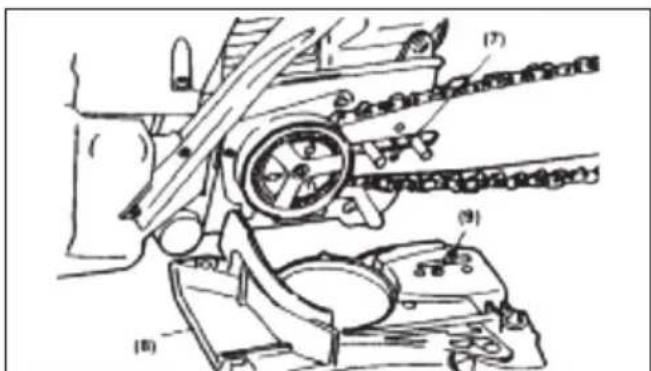

1. Dra handskyddet mot det främre handtaget för att kontroller att kedjebromsen inte är på.
2. Lossa en mutter och ta bort kedjeplåten.
3. Fäst kedjan på kedjehjulet och medan du passar in sågkedjan runt svärdet, fäst svärdet på motorenheten. Justera läget för kedjespänningsmuttern.

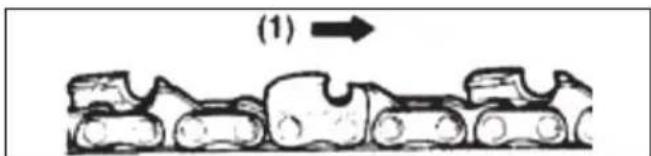

Se till att du monterar sågkedjan åt rätt håll.

(1) Rörelseriktning

1. Montera sågsvärdet och montera därefter sågkedjan runt svärdet och kedjehjulet.
2. Passa in kedjespänningsmuttern i det nedre hålet på sågsvärdet. Montera sedan kedjeplåten och skruva åt muttern ordentligt.
3. Håll upp toppen på svärdet och justera kedjespänningen genom att vrida på kedjespänningsmuttern tills remmarna precis vidrör nedre delen av sågsvärdsskenan.
4. Skruva åt muttern ordentligt medan du håller upp toppen på svärdet (12-15 Nm). Kontrollera sedan genom att föra kedjan förhand att den roterar lätt och är lagom spänd. Justera vid behov med kedjeskyddet löst.
5. Skruva åt kedjespänningsskruven.

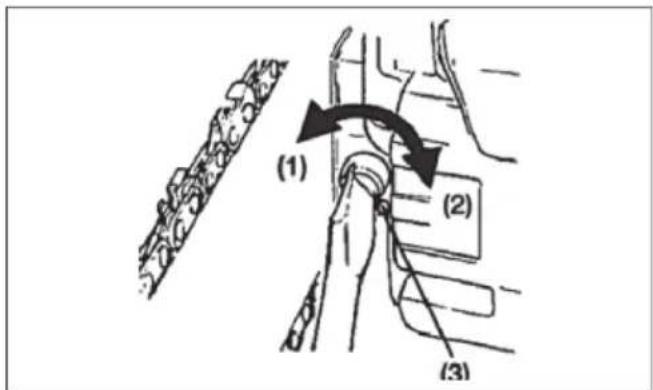

(1) Lösna
(2) Stram
(3) Skuv till justering av kjedespänning

VIKTIGT

Det är mycket viktigt att kedjan är korrekt spänd. Snabb förslitning av sågsvärdet eller att kedjan lossnar lätt kan orsakas av felaktig spänning. Var extra noga när du använder en ny kedja eftersom den vanligtvis expanderar när du använder den första gången.

5. DRIVMEDEL OCH KEDjEOLjA

Drivmedel

Motorn smörjs med motorolja för tvåtakts, luftkylda motorer, certifierad för att uppfylla eller överträffa JASO FC kvalitet. Om du inte har tillgång till motorolja, använd en kvalitetsolja med tillsats av antioxidanter och uttryckligen märkt för användning till luftkylda tvåtaktsmotorer.

REKOMMENDERAT BLANDNINGSFÖRHÄLLANDE

BENSIN 40 : OLJA 1 för CS4600/CS4600E

REKOMMENDERAT

Motorerna är certifierade för att köras på blyfri bensin.

WARNING

Drivmedlet är mycket brandfarligt. Rök inte och se till att eld och gnistor inte kommer i närheten av drivmedlet.

VIKTIGT

1. BENSIN UTAN OLJA – Skadar allvarligt motorns inre delar mycket snabbt.

2. ANVÄNDNING AV OLJA FÖR FYRTAKTSMOTORER eller FÖR VATTENKYLD TVÅTAKTSMOTOR – kan orsaka beläggning på tändstiftet, blockering av avgasröret eller att kolvringen fastnar.

BLANDNING AV DRIVMEDEL

1. Mät upp mängden bensin och olja som skall blandas.
2. Häll litet av bensinen i en ren, godkänd drivmedelsbehållare.
3. Häll i all olja och rör om ordentligt.
4. Häll i resten av bensinen och rör om igen under minst en minut.
5. Märk behållaren ordentligt på utsidan för att undvika sammanblandning med behållare som innehåller bensin eller andra behållare.

KEDJEOLJA

Använd särskild kedjeolja hela året.

OBSERVERA

Använd inte gammal eller återanvänd olja som kan skada oljepumpen.

6. ANVÄNDNING

START AV MOTORN

1. Skruva loss drivmedelslocket. Lägg locket på en dammfri plats.
2. Fyll tanken till 80% med drivmedel.
3. Skruva fast drivmedelslocket ordentligt och torka upp eventuellt spill på och runt kedjesågen.
4. Sätt motorbrytaren på "I".

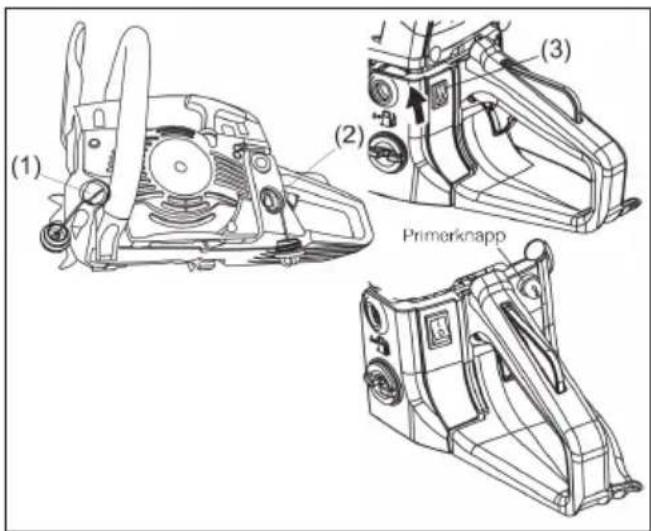

5. Tryck flera gånger på primerknappen tills det kommer drivmedel in i knappen.

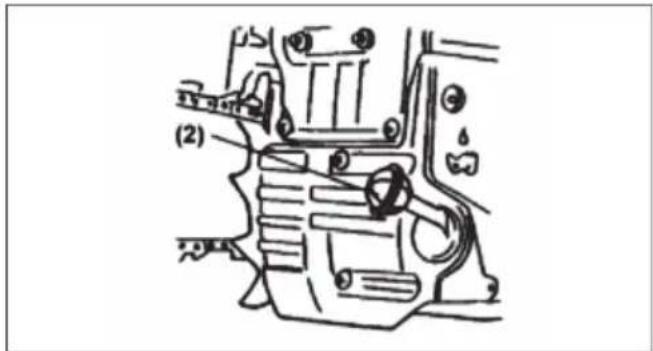

(1) Oljetank (2) Drivmedelstank (3) Motorbrytare

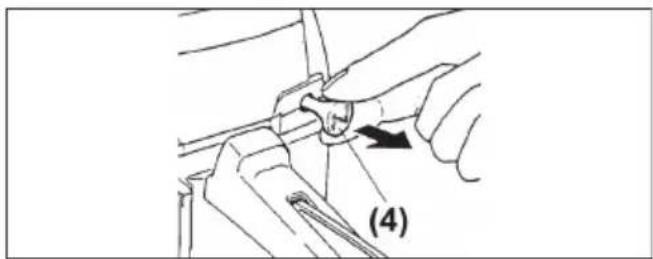

(4) Chokereglage

1. Dra ut chokereglaget. Choken stängs och gasreglaget sätts i startläge..

OBSERVERA

Vid omstart direkt efter att motorn stängts av, ställ choken i öppet läge.

OBSERVERA

När chokereglaget väl har dragits ut, kommer det inte att återgå till aktivt läge även om du trycker ned det med fingrarna. När du vill återställa chokereglaget till aktivt läge, dra istället ut gasreglaget.

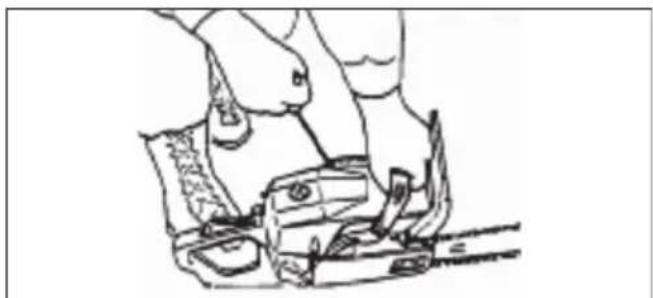

1. Ryck kraftigt i startsnöret medan du håller sågen stadigt på marken.

1. När motorn tänder, skjut in chokereglaget och dra i startsnöret igen för att starta motorn.

2. Låt motorn bli varm med gasreglaget något utdraget.

WARNING

Innan du startar motorn, se till att sågkedjan inte är i kontakt med något.

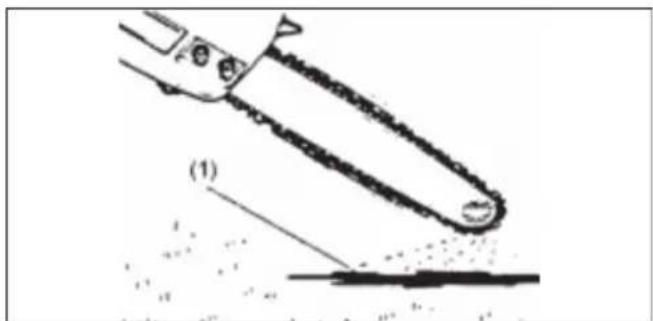

KONTROLL AV OLJETILLFÖRSELN

När du har startat motorn, kör sågkedjan på mediumhas-tighet och kontrollera om det stänker kedjeolja som visas i figuren.

Flödet av kedjeolja kan justeras genom att sticka in en skruvmejsel i hålet på undersidan av kopplingen. Justera med hänsyn till aktuella arbetsförhållanden.

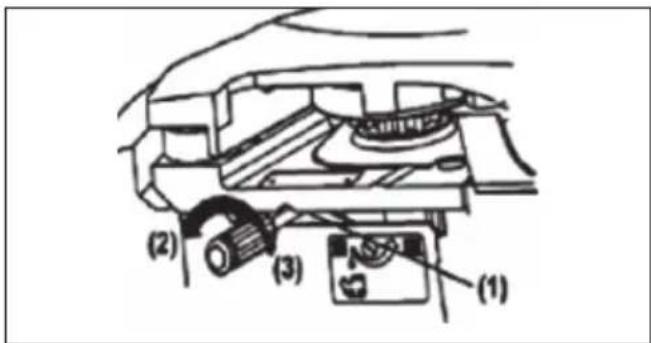

(1) Justeringsskruv för kedjeolja (2) Mycket (3) Litet

VIKTIGT

Oljetanken bör vara i det närmaste tom när drivmedlet är slut. Se till att fylla på oljetanken varje gång du fyller på drivmedel.

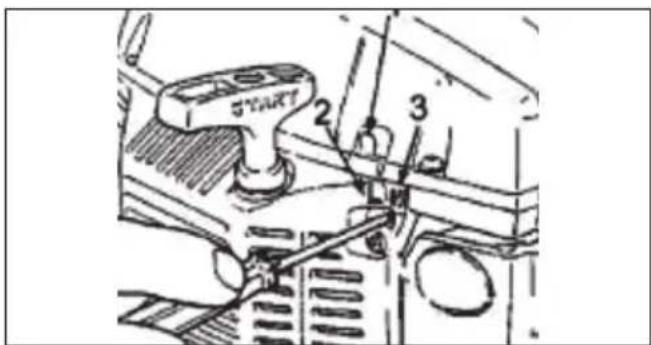

JUSTERING AV FÖRGASAREN

Sågens förgasare är fabriksinställd, men kan behöva finjusteras beroende på ändrade arbetsförhållanden. Innan du justerar förgasaren, se till att du har rena luft/oljefilter och korrekt nyblandat drivmedel.

Gör så här när du justerar förgasaren:

VIKTIGT

Se till att du justerar förgasaren med kedjan på plats.

1. Med skruvmejseln kan du justera nälarna H och L med det antal vridningar som visas nedan.

Nål H -1/4; Nål L -1/4

1. Starta motorn och låt den värmas upp på låg hastighet under några minuter.
2. Vrid tomgångsskruven (T) moturs så att sågkedjan inte rör sig. Om tomgångshastigheten är alltför långsam, vrid skruven medurs.
3. Gör ett sågtest och justera nål H för bästa sågkraft, inte för maximal hastighet

(1) Nål L,
(2) Nål H,
(3) Skruv för justering av tomgången

KEDJEBROMS

Kedjebromsen är en anordningen som stoppar kedjan ögonblickligen om kedjesågen rycker till på grund av rekyl. Normalt aktiveras bromsen automatiskt genom tröghetskraften. Den kan också aktiveras manuellt genom att skjuta bromsspaken (handskyddet på främre handtaget) nedåt mot fronten. När bromsen är aktiv dyker en vit kon upp från nederdelen av bromsspaken.

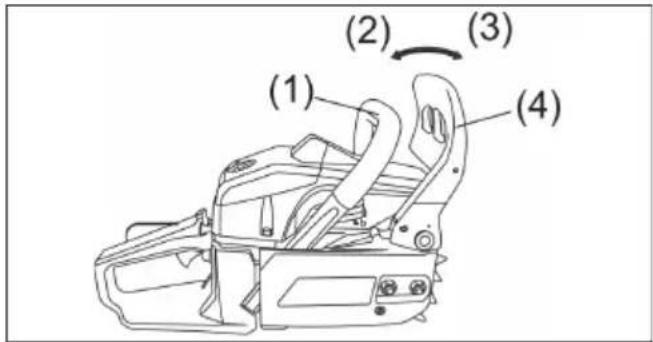

(1) Främre handtag, (2) Frisläpp, (3) Broms,

(4) Främre handskydd

För att släppa upp bromsen, dra främre handskyddet upp mot främre handtaget tills ett klickljud hörs.

WARNING

När bromsen är aktiv, släpp upp gasreglaget för att minska motorhastigheten. Fortsatt arbete med bromsen aktiverad alstrar värme från kopplingen och kan orsaka problem. Kontrollera dagligen att bromsen fungerar.

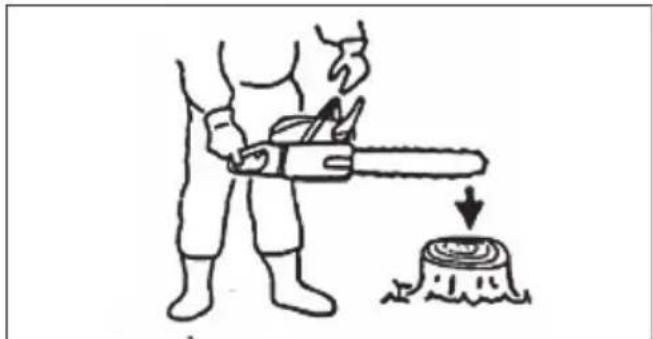

KONTROLL AV BROMSEN:

1) Slå av motorn.

2) Håll kedjesågen horisontellt, släpp främre handtaget med handen, lägg toppen av sågsvärdet mot ett trästycke och kontrollera att bromsen fungerar. Användningsnivån beror på sågsvärdets storlek. Om bromsen inte är effektiv, ta kontakt med leverantören för råd om kontroll och reparation.

1. Släpp upp gasspaken och låt motorn gå på tomgång några minuter

2. Ställ brytaren på noll.

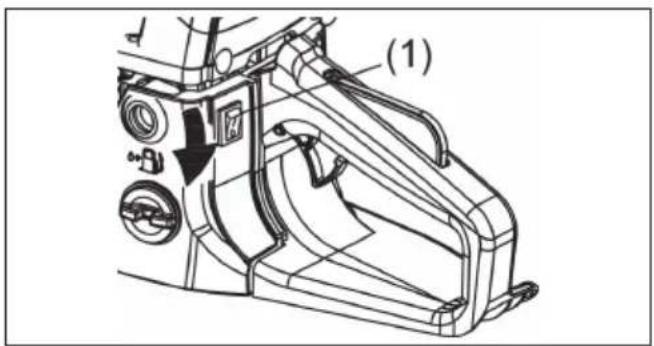

(1) Motorbrytare

7. SÅGNING

WARNING

Innan du börjar såga, läs igenom avsnittet "Säkerhetsanvisningar". Du rekommenderas att börja såga några enkla vedträn som övning. Det hjälper dig också att bli van med sågen.

Följ alltid säkerhetsanvisningarna. Kedjesågen får endast användas för att såga trä. Det är förbjudet att såga andra typer av material. Vibrationer och rekyler varierar mellan olika material och kraven i säkerhetsanvisningarna skulle inte uppfyllas om du sågade andra material. Använd inte kedjesågen för att lyfta, flytta eller dela föremål. Sågen får inte fastmonteras. Det är förbjudet att montera verktyg eller tillbehör som inte specificeras av tillverkaren på sågen.

Det är inte nödvändigt att tvinga sågen in i snittet. Använd bara ett lätt tryck medan du kör motorn på full gas.

Att rusa motorn när kedjan har fastnat i träet kan skada kopplingssystemet. När sågkedjan har fastnat i träet, försök inte dra ut den med kraft utan använd en kil eller hävstång för att öppna skäret.

SKYDD MOT REKYL

Sågen är också utrustad med en kedjebroms som, om den fungerar som den skall, stoppar kedjan vid rekyl. Du måste kontrollera att kedjebromsen fungerar innan varje arbetstillfälle genom att köra sågen på full gas under 1-2 sekunder och skjuta främre handskyddet framåt.

Kedjan skall stoppa omedelbart med motorn på full fart. Om det tar tid för kedjan att stoppa eller den inte stoppar alls, byt ut bromsbandet och kopplingsboxen innan du använder sågen.

Det är extremt viktigt att du kontrollerar att kedjebromsen fungerar korrekt innan varje användningstillfälle och att kedjan är vass för att bibehålla sågens säkerhetsnivå vid rekyl. Om du tar bort någon säkerhetsutrustning, utför olämpligt underhåll eller felaktigt utbyte av sågsvärdet eller kedjan kan det öka risken för allvarliga personskador orsakade av rekyl.

FÄLLNING AV TRÄD

1. Att bestämma trädets fallriktning med hänsyn till vind, trädets lutning, placeringen av tunga grenar och andra faktorer som spelar in underlättar jobbet efter fällningen.
2. Rensa området runt trädet och se till att du har ett bra fotfäste och en reträttväg.
3. Gör ett första snitt en tredjedel in i trädet på fallsidan.
4. Gör ett fällande snitt från motsatt sida och litet högre upp än botten på det första snittet.

WARNING

När du fäller ett träd, se till att varna andra som arbetar i närheten för faran.

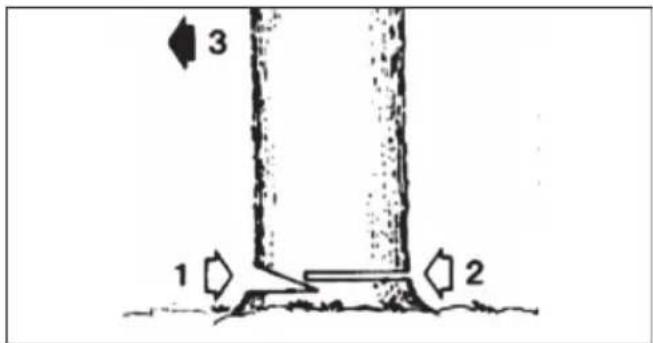

(1) Första snitt (2) Fällande snitt (3) Fallriktning

KAPNING OCH KVISTNING

WARNING

1. Se alltid till att du har ett bra fotfäste och att trädet ligger stadigt.
2. Var uppmärksam på att det fällda trädet kan rulla runt.
3. Läs anvisningarna i avsnittet "För säker användning" för att undvika rekyl från sågen. Innan du startar arbetet, kontrollera riktningen på böjkraften i stocken som skall sågas.

Avsluta alltid sågningen från motsatt sida till börjriktningen för att förhindra att svärdet fastnar i snittet.

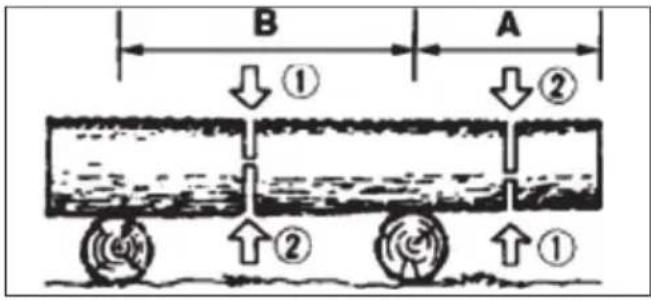

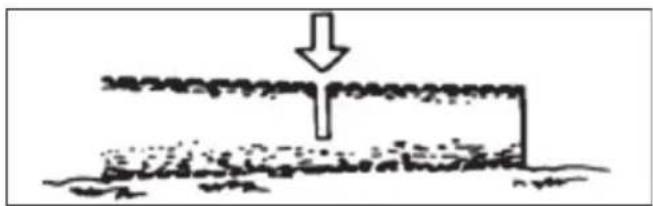

SÄGNING AV EN STOCK SOM LIGGER PÅ MARKEN

Såga nedåt halvvägs och rulla sedan stocken och såga från den andra sidan.

I område A på bilden till vänster, såga en tredjedel underifrån och avsluta genom att såga ovanifrån. I område B, såga en tredjedel nedåt från ovansidan och avsluta genom att såga uppåt från undersidan.

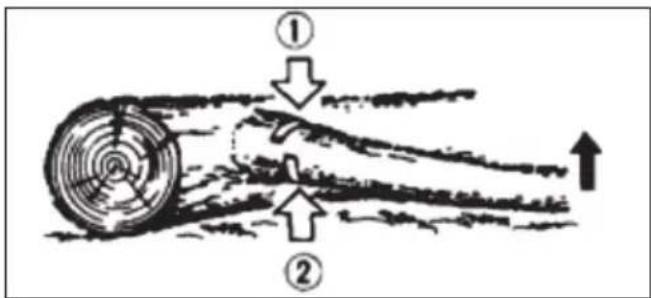

KVISTNING AV ETT FÄLLT TRÄD

Kontrollera först åt vilket håll grenen är böjd. Gör sedan ett grunt snitt i den komprimerade sidan för att förhindra att kvisten slits sönder. Såga igenom från den spända sidan.

Se upp för rekyl från en sågad gren.

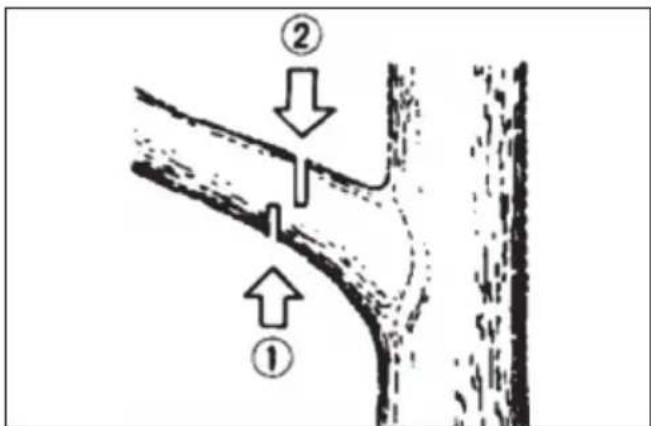

BESKÄRNING

Gör ett snitt nedifrån och avsluta med att såga uppifrån.

1. Se till att du har ett stadigt fotfäste och använd inte en trappstege.
2. Sträck dig inte för mycket.
3. Såga inte ovanför skulderhöjd.
4. Använd alltid båda händerna för att hålla sågen.

8. UNDERHÅLL

WARNING

Innan du gör rent, inspekterar eller reparerar sågen, se till att motorn har stannat och är kall. Ta ur tändstiftet för att undvika oavsiktlig start.

Underhåll efter varje användning

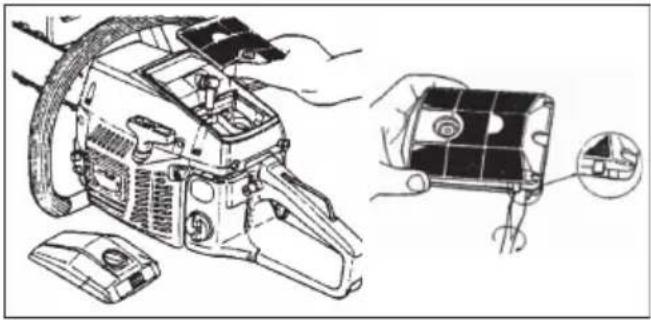

1. Luftfilter

Damm på luftfiltrets yta kan tas bort genom att knacka ett hörn av filtret mot en hård yta. För att få bort smuts i maskorna, dela filtret i halvor och borsta med bensin. Om du använder tryckluft, blås från insidan. För att sätta ihop luftfiltrets halvor tryck ihop dem tills det klickar.

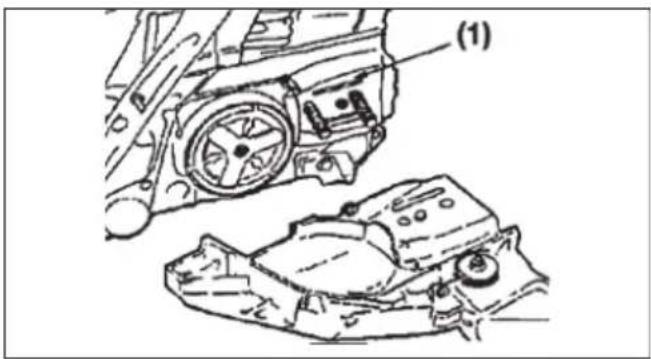

Ta bort sågsvärdet och kontrollera om oljehålet har täppts till.

(1) Oljehål

3. SÅGSVÄRD

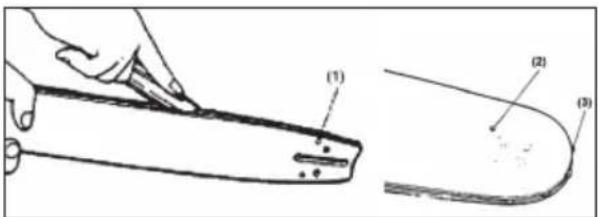

När du tagit bort sågsvärdet, ta bort sågspån från spåret på svärdet och oljehålet. Smörj nosens kedjehjul genom smörjhålet på toppen av sågsvärdet.

1) Oljehål
(2) Smörjhål
(3) Kedjehjul

4. ÖVRIGT

Kontrollera om det finns drivmedelsläckage, lösa skruvar och muttrar eller skador på viktiga delar, särskilt fastsättningen av handtagen och sågsvärdsmonteringen. Om du upptäcker några defekter, se till att du får dem reparerade innan du använder sågen igen.

PERIODISKT UNDERHÅLL

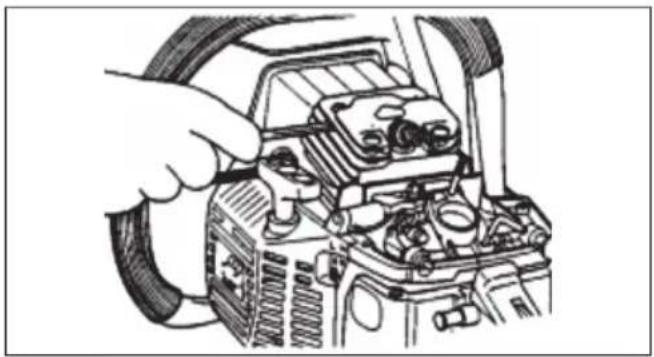

1. Cylinderflänsar

Damm som har fastnat mellan cylinderflänsarna kan orsaka överhettning av motorn. Kontrollera med jämna mellanrum och ta bort luftfiltret och cylinderplåten och gör rent cylinderflänsarna. När du sätter tillbaka cylinderplåten, se till att brytarkablar och skyddshylsor sätts tillbaka på rätt plats.

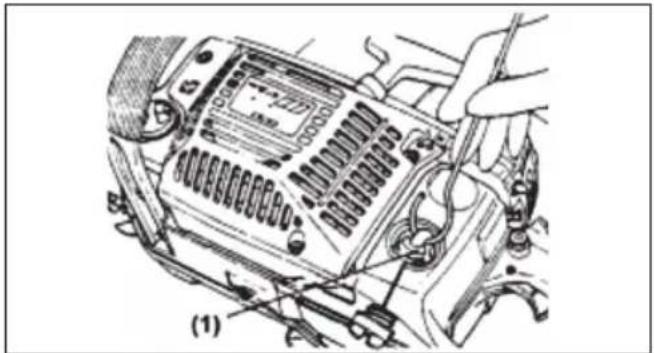

(a) Använd en trådkrok och ta ut filtret ur drivmedelsöppningen.
(b) Ta isär filtret och tvätta det med bensin eller byt ut det vid behov.

• När du tagit bort filtret, använd en tång för att hålla i änden på insugningsröret.
• När du sätter ihop filtret, se till att du inte får filterfibrer eller damm i insugningsröret.

3. OLJETANK

Med hjälp av en trådkrok, ta ut oljefiltret genom påfyllningsöppningen och gör rent det med bensin. När du sätter tillbaka filtret i tanken, se till att det hamnar i det högra hörnet framtill. Tvätta också bort smuts i tanken.

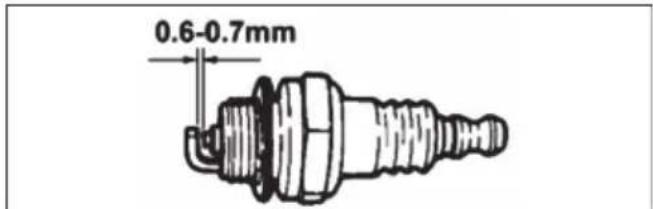

Gör rent elektroden med en stålborste och justera om nödvändigt öppningen till 0.65 mm.

Typ av tändstift: CDK L7RTC.

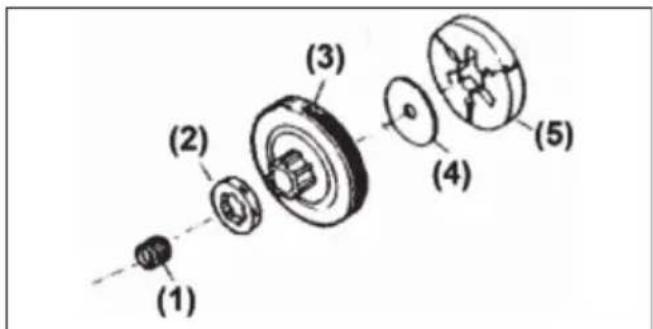

5. KEDJEHJUL

Kontrollera om det finns sprickor eller om hjulet är så slitet att det påverkar kedjedriften. Om det finns uppenbart slitage, byt ut hjulet mot ett nytt. Sätt aldrig fast en ny kedja på ett slitet kedjehjul eller en sliten kedja på ett nytt kedjehjul.

(1) Nållager
(2) Kedjehjul
(3) Kopplingstrumma
(4) Bricka
(5) Kopplingsblock

6. FRÄMRE OCH BAKRE DÄMPARE

Byt ut om fastsatta delar är avskavda eller om sprickor kan ses på gummidelen.

9. UNDERHÅLL AV SÅGKEDjA OCH SÅGSVÄRD

SÅGKEDJA

WARNING

Det är mycket viktigt för smidigt och säkert arbete att sågtänderna alltid är vassa.

Sågtänderna behöver slipas när:

• Sågspånet blir puderaktigt.
• Du behöver extra kraft för att såga.
• Snittet inte går rakt.
  • Vibrationen ökar.
• Oljeförbrukningen ökar

STANDARDINSTÄLLNING FÖR SÄGTÄNDERNA:

WARNING

Se till att du har skyddshandskar på dig. Innan slipningen:

• Se till att sågkedjan sitter fast ordentligt.
• Se till att motorn är avstängd.
• Använd en rund fil av lämplig storlek för sågkedjan.
  Kedjetyp:

CS4600E: Sabre 32S 072T

Filstorlek: 4.8 mm

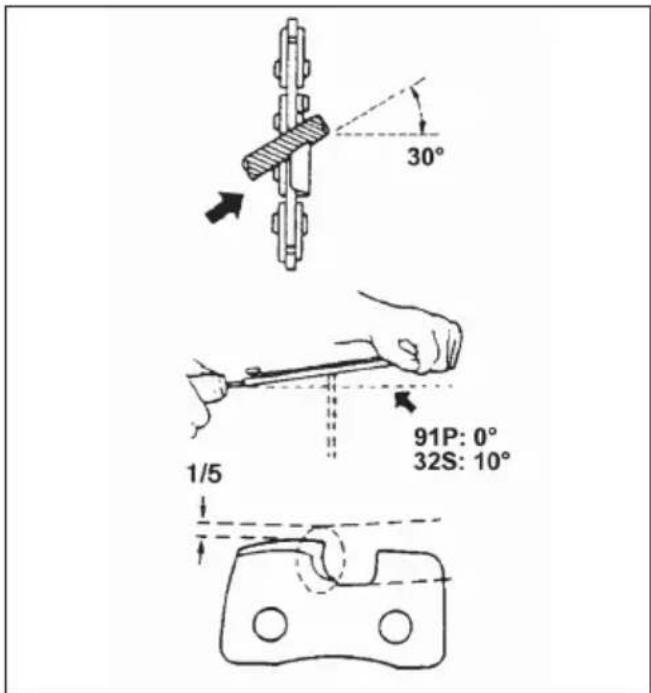

Sätt filen mot sågtanden och slipa rakt framåt.

Håll filen som visas i figuren.

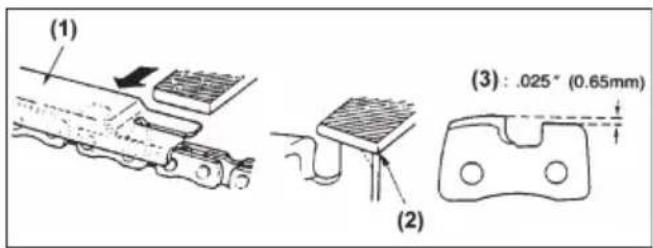

När alla sågtänderna har slipats, kontrollera djupet och fila det till korrekt nivå som visas i figuren.

WARNING

Se till att runda av framkanten för att minska risken för rekyl eller att kedjan går sönder.

(1) Lämpligt djupmått, (2) Runda av hörnen,
(3) Standarddjup

Se till att varje sågtand har samma längd och att varje djup har samma mått och vinkel på eggen som visas nedan.

(4) Sågdjup, (5) Skärpvinkel, (6) Sidoplåtsvinkel,
(7) Skärvinkel topplatta

SÅGSVÄRD

• Vänd på sågsvärdet då och då för att undvika ojämnt slitage.

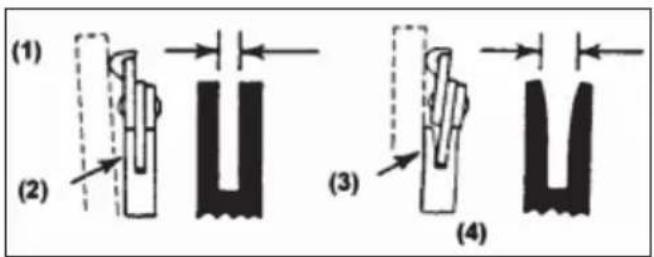

• Sågsvärdsspåret skall alltid vara fyrkantigt. Kontrollera om det finns slitage på spåret. Håll en linjal mot spåret och mot utsidan av en sågtand. Om det finns ett mellanrum mellan dem är spåret normalt. I annat fall är sågsvärdsspåret slitet. I sådana fall måste sågsvärdet korrigeras eller bytas ut.

11. FELSÖKNING

(1) Linjal (2) Mellanrum (3) Inget mellanrum
(4) Kedjan lutar

WARNING

Den här sågen är utrustad med följande kombination av sågsvärd och kedja för att undvika rekyl från sågen:

Sågsvärd:

CS4600 (530218) TSB18-58S

Sågkedja:

CS4600 (530219) Sabre 32S072T

För utbyte, använd endast ovannämnda sågsvärd och sågkedjor.

10. FÖRVARING

1. Töm drivmedelstanken och kör motorn tills den är tom på drivmedel.
2. Töm oljetanken.
3. Gör rent hela sågen.
4. Förvara sågen på en torr plats utom räckhåll för barn.

PROBLEM ORSAK ÅTGÄRD
1) Vill inte starta - Kontrollera om	det finns vatten i bensinen eller felaktig blandning.- Kontrollera om motorn flödar över av drivmedel.- Kontrollera tändstiftet.	- Fyll på bra korrekt drivmedel.- Ta ut och torka tändstiftet. Dra sedan i startsnöret igen utan choke- Byt tändstift.
2) Ingen kraft/dålig acceleration/ojämn tomgång	- Kontrollera om det finns vatten i drivmedlet eller felaktig blandning- Kontrollera om luftfiltret eller driv-medelsfiltret är tilltäppt.- Kontrollera om för gasaren är feljusterad	- Fyll på bra korrekt drivmedel.- Gör rent- Justera hastighetsnålarna.
3) Det kommer inte ut olja - Kontrollera	om oljan är av dålig kvalitet.- Kontrollera om oljerör och oljeöppningar har täppts till.	- Byt ut.- Gör rent

12. TEKNISKA DATA

MOTORENHET:

Slagvolym: CS4600....45 cc

Maximal motorkraft: CS4600 1,8kW / 2,45HK

Drivmedel: CS4600......Blandning (Blyfri bensin 40 : tvåtakts olja 1)

Kapacitet drivmedelstank....550 ml

Kedjeolja....T.eks. Mobil sågkedjeolja 7305 (ISO VG: 100)

Kapacitet oljetank....260 ml

Förgasare ....Membrantyp

Drivmedelsförbrukning vid maximal motorkraft....560 g/kw·h

Tomgångshastighet....3200 r/min

Maximal hastighet med sågen monterad....11000 r/min

Tändningssystem...... C.D.I. med tidsfunktion

Tändstift ....NGK CMR7H

Oljematningssystem ....Mekanisk kolvpump med justering

Kedjehjul sägtänder x avständ: CS4600....7T×0,375 tum

Dimensioner (L x B x H....425×240×288 mm

Torrvikt (utan sågsvärd och kedja, tomma tankar): ......5,5 kg

SÅGDJUP:

CS4600 440 mm

Avständ:

CS4600 0.325 tum

Djup:

CS4600 0.058 tum

VIBRATION:

Bakre handtag 12.3 m/s2, K=1,5 m/s2

Främre handtag 7.1 m/s2, K=1,5 m/s2

Ljudtrycksnivå (enligt EN ISO 22868 ....LpA=101 dB (A), KpA=3 dB (A)

Ljudeffektsnivå (enligt 2000/14/EC ....112 dB (A)

SVENSK

GARANTI

Kedjesåg har 2 års garanti gällande från av köparen styrkt inn-köpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om kedjesågen utsatts för onormal belatning eller drift. Alla transport-kostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

FÖRSÄKRAN OM EU-ÖVERENSSTÄMMELSE

Undertecnad firma

Gisle Krigsvoll AB

Industrivägen 3

302 41 Halmstad

försäkrar under eget ansvar att produktet

Produkt......Kedjesåg

Märke Park & Garden

Modell typ.....CS4600

renstämmer med följande norm

1681-1:2008, EN ISO 14982:2009

EK9-BE-66

enl. bestämmelser och riktlinjerna i direktiv

Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna kedjesågen vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and

Electronic Equipment) direktiv, gällande från augusti 2005.

Halmstad, 2012-04-01

Andunwijkow

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om kedjesågen skulle ändras väsentligt.

2012 © Gisle Krigsvoll AB

Art no 530214

NORSK

GARANTI
