BRUKSANVISNING LS552-1 Park & Garden

Vedklyveren må kun betjenes av en person. Hold andre på avstand, dette gjelder spesielt när maskinen er i bruk.

SJEKK VEDKUBBENE

Vi ber dig läsa igenom bruksanvisningen noggrant. Genom att följa bruksanvisningen försäkrar du dig om att vedklyvens kapacitet utnyttjas optimalt.

Vedklyven är utformad och tillverkad i enlighet med de senaste europeiska säkerhetsföreskrifterna, och då i synnerhet standarderna EN609 och EN60335. "ZHB-kontrollsystem" är utformat och tillverkad på ett sätt som innebär att användaren måste arbeta i ett säkerhetsområde utan att placera händer och armar där de kan utsättas för eventuell fara. Före transport, installation eller användning av maskinen. Läs igenom hela bruksanvisningen och läs igenom avsnittet om säkerhet extra noggrant.

SÄKERHET – VARNINGAR OCH INSTRUKTIONER

Läs och förstå bruksanvisningen och symbolerna på maskinen.

ALKOHOL OCH LUGNANDE MEDEL

Använd aldrig maskinen om du har förtärt alkohol eller har tagit lugnande medel eller liknande.

ATT ANVÄNDA MASKINEN

Placera maskinen på ett arbetsbord eller liknande, bekväm arbetshöjd är 60-75 cm. Se till att det finns tillräckligt med arbetsutrymme runt klyven. Skruva fast klyven i arbetsbordet med bultar om det är svårt att få den att stå stadigt. Håll arbetsområdet rent. Använd inte maskinen om det regnar. Använd inte maskinen på platser där det föreligger explosionsrisk.

ATT KONTROLLERA MASKINEN

Kontrollera att skydd och skyddskåpor sitter på plats, verktyg och liknande måste tas bort innan maskinen startas. Ersätt söndriga delar/delar som saknas innan du startar maskinen.

ARBETSKLÄDER

Använd inte kläder som kan fastna i maskinens rörliga delar. Använd handskar och skor med gummisulor.

SKYDD AV ÖGON OCH ANSIKTE

Ved splittras lätt. Därför är det viktigt att du använder skyddsglasögon. Använd inte vedklyven placerad direkt på marken. Placera den alltid på ett arbetsbord eller liknande, så att avståndet till maskinen blir tillräckligt stort.

FÖRLÄNGNINGSSLADD

Användning av felaktig förlängningssladd kan medföra att maskinen blir överhettad. Förlängningssladden måste vara minst 2,5 mm2 och får inte vara längre än 10 m. Använd sladd med gummiisolering, godkänd för utomhusbruk.

DRA INTE I SLADDEN

Dra inte i sladden för att dra ut stickkontakten ur eluttaget. Flytta aldrig maskinen när denna är ansluten till strömkälla/eluttag.

ANSLUTNING

Kontrollera att anslutningskällan är jordad och att strömstyrkan överensstämmer med vad som uppges på märkskylten på motorn. Maskinens brytarhus får ALDRIG öppnas av person som saknar behörighet för detta.

HÅLL BESÖKANDE OCH BARN PÅ AVSTÅND

Vedklyven får endast betjänas av en person. Håll andra på avstånd, detta gäller speciellt när maskinen används.

KONTROLLERA VEDKUBBARNA

Kontrollera att det inte finns spikar eller andra metallföremål i kubben som ska klyvas. Ändarna måste vara räta. Grenar måste kapas in till kubben.

UNDVIK SKADOR

Var uppmärksam på maskinens rörliga delar, försök aldrig att ta bort vedkubbar förrän maskinen har stannat helt. Håll händerna borta från alla rörliga delar.

SKYDDA DINA HÄNDER

Håll händerna borta från vedkubben när denna klyvs, sprickor i kubben kan plötsligt stängas och göra att fingrar kommer i kläm. Kubbar som klämts fast får aldrig tas bort med händerna.

TRYCK ALDRIG MOT VEDKLYVEN

Tryck aldrig mot vedklyven – låt den arbeta fritt. Klyv aldrig vedkubbar med högre dimension än vad som anges i tabellen.

GÅ ALDRIG IFRÅN MASKINEN

KOPPLA UR MASKINEN

Koppla alltid ur maskinen när denna inte används, samt när service eller liknande ska göras på vedklyven.

MILJÖSKYDD

Om du byter ut hydrauloljan, måste du lämna in den gamla oljan till en miljöstation.

UNDERHÅLL

Håll vedklyven ren, ta bort trärester (flisor, bark etc.), och torka av maskinen med en trasa efter användning.

TEKNISK DATA

Model nr.	LS552-1
Motor 2200W IP54
Diameter* 5 – 25 cm
Kapacitet Längd 52 cm
Presskraft	5t
Hydraltryck 20 Mpa
Max oljemengd 2,6 L
Längd	1200 mm
Storlek Bredd 270 mm
Höjd	510 mm
Vikt 50 kg

VEDSTORLEK

*Diametern beror på träets struktur. Om det är mycket hårda trädsorter med kvistar kan till och med en liten kubbe vara besvärlig att klyva. För lättkluvet virke går det att klyva större vedkubbar än vad som anges i tabellen.

ARBETSVILLKOR

Denna vedklyvare är en modell avsedd för privat bruk. Den är utformad för användning vid temperaturer på +5 °C till + 40 °C. Maskinen kan förvaras och transporteras vid temperaturer ned till - 25 °C.

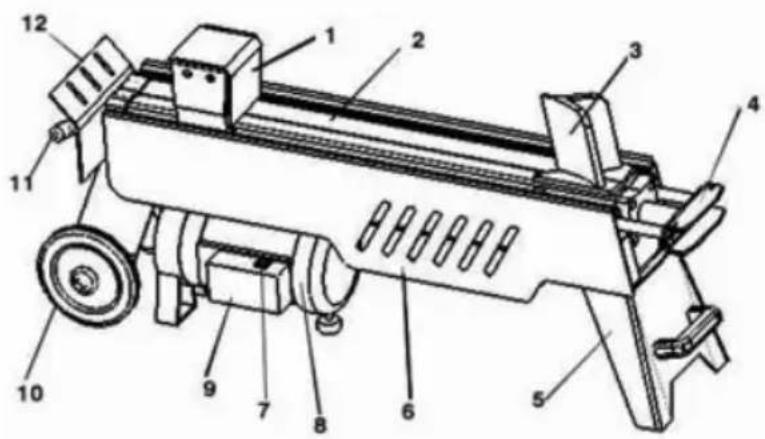

1. Tryckplatta
2. Anläggningsyta
3. Klyvblad
4. Handtag
5. Stödben
6. Stödanordning för vedkubbar
7. Strömbrytare
8. Motor
9. Brytarhus
10. Hjul
11. Hydraulisk spak
12. Skydd till spak
13. Luftskruv
14. Oljepåfyllning – bult med mätsticka
15. Skruv for max tryck

Luftskruven måste skruvas ut 3-4 varv innan vedklyven tas i drift. Innan du flyttar vedklyven måste luftskruven dras åt, annars kommer det att läcka olja från den.

Om luftskruven inte skruvas ut före användning, kommer luften i hydraulsystemet att dekomprimeras efter komprimering. Om detta inträffar flera gånger i rad, kan packningarna gå sönder och oljan läcka ut.

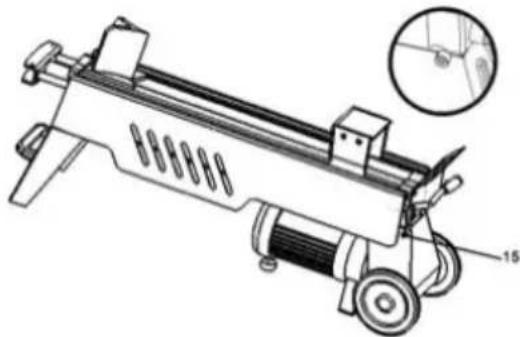

1. Skruv för maxtryck

Justera aldrig skruven för maxtryck.

Skruven har ställts in på fabriken så att trycket aldrig kan överstiga 5 ton. Skruven är förseglad och får aldrig justeras. Justering utförd av person som saknar behörighet för detta kan göra att maskinen slutar fungera.

ANVÄNDNING AV VEDKLYVEN

Användning av vedklyven

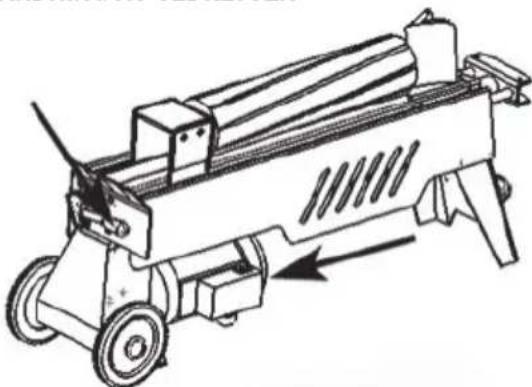

Vedklyven är utrustad med ett "ZHB-kontrollsystem" som kräver att maskinen används med båda händerna. Vänster hand styr hydraulspaken medan höger hand används för att hålla in strömbrytaren till motorn. Vedklyven stängs omedelbart av om någon av händerna flyttas. Båda händerna måste flyttas samtidigt för att tryckplattan ska gå tillbaka. Hydraulspaken är försedd med en låsbrytare. Frigör spaken genom att dra brytar- en bakåt med pekfingret, samtidigt som du för spaken nedåt.

VIKTIG! Om vedkubbarna är svåra att klyva, får maskinen aldrig köras i mer än 5 sekunder utan att plattan rör sig.

Oljan blir överhettad efter 5 sekunder, och detta kan göra att maskinen tar skada.

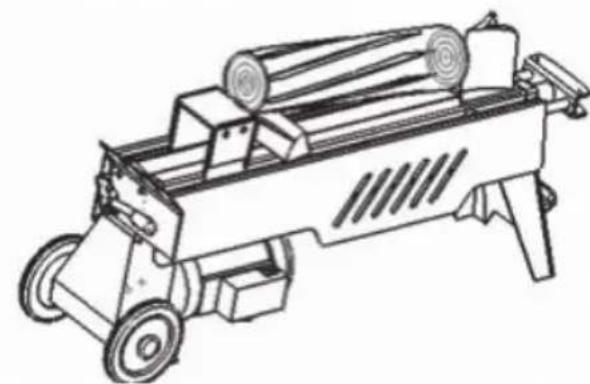

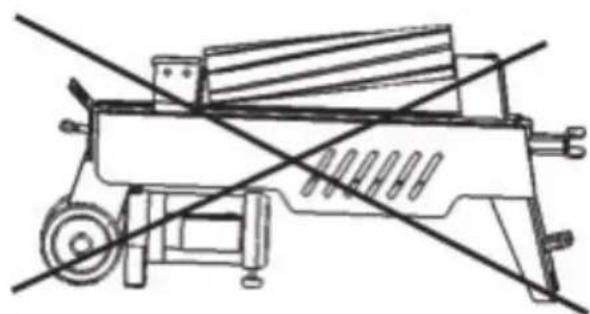

Lägg vedkubben på anläggningsytan, kontrollera att kubben inte flyttar sig i sidled när den klyvs. Använd aldrig enbart toppen på klyvbladet, detta kan resultera i att bladet går sönder eller skadas på annat sätt. Klyv vedkubbarna på längden. Kubbar får aldrig placeras på tvären, detta kan skada maskinen. Försök aldrig klyva 2 vedkubbar samtidigt, den ena kan lätt flyga upp och åsamka skada.

Så här tar du loss en kubbe som klämts fast

• Släpp båda kontrollerna
• Låt plattan gå tillbaka till startläget, sätt en trekantig träkloss under den fastklämda kubben, och kör plattan så att klossen kommer under kubben.
• Upprepa med en träkloss med brantare vinkel tills kubben lossnar.

Försök aldrig att slå loss kubben, då detta kan skada klyvbladet.

SÄ HÄR BYTER DU HYDRAULOLJA

Byt ut hydrauloljan efter ca 150 användningstimmar.

• Koppla ur strömmen tillmaskinen
• Ta bort oljepåfyllningsbulten och mätstickan.
• Lyft upp maskinen och låt oljan rinna ut på ett fat eller liknande.
• Lyft maskinen åt andra hållet.
• Fyll på den specificerade mängden olja.
• Rengör mätstickan och sätt i denna när maskinen står i vertikalläge.
• Kontrollera att oljenivån är mellan de båda ringarna på mätstickan.
• Rengör bulten och sätt den på plats, dra åt så mycket att olja inte kan läcka ut. Detta måste göras innan klyvaren ställs i horisontalläge igen.

Kontrollera med jämna mellanrum att oljenivån är mellan de båda ringarna på oljemätstickan. Fyll på mer olja vid behov.

Följande hydrauloljor kan användas:

Shell Tellus 22

Mobil DET 11

Aral Vitam GF 22

Bp EnergoI HLP-HM 22

Underhåll av klyvblad

Efter en tids användning bör klyvbladet slipas med hjälp av en fin fil, slipa bort alla hack och liknande.

PROBLEM	ORSAK	PROBLEMLÖSNING
Motorn går inte att Överbelastningsbrytaren har Kontakta en elektriker för att låta denne starta aktiverats öppna brytarkåpan
Vedkubben går inte Klyvblatt klyva	Vedkubben ligger inte rätt Kontrollera instruktionerna i bruksanvisningen
	Storleken på vedkubben överstiger Minska vedkubbens storlek kapaciteten
	ladet är slitet Slipa bladet med en fin fil
	Oljeläckage Lokalisera läckaget och kontakta återförsäljaren
	Justering av maxtryckbulten som utförts av obehörig har medfört att det Kontakta återförsäljaren hydrauliska trycket är för lågt inställt.
Tryckplattan rör sig ryckvis samt vibrerar	För låg hydrauloljenivå i systemet Kontrollera oljenivån och fyll på vid behov
För låg hydrauloljenivå i systemet	Luft i hydraulsystemet	Skruva ut luftskruven 3 till 4 varv
	Luftskruven drogs inte åt innan vedklyven flyttades	Dra åt luftskruven innan vedklyven flyttas
	Oljepåfyllningsbulten sitter löst.	Dra åt bulten
	Sliten hydraulventil/slitna packningar	Kontakta återförsäljaren

GARANTI

Vedklyven har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om vedklyven utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

försäkrar under eget ansvar att maskinen

Produkt ......Vedklyv

Märke ......Park & Garden

Modell typ.....LS552-1

överensstämmer med följande norm

EN60204-1:2006, EN609-1:1999+A1:2003,

EN62233:2008, EN55014-1:2006,

EN55014-2:1997+A1:2001,

EN60335-1:2002+A11, A1:04+A12, A2:06+A13:08,

EN61000-3-2:2006,

EN61000-3-3 (1995)+A1:2001-A2:2005

enl. bestämmelser och riktlinjerna i direktiv

Kasserade elektriska produkter skall inte kastas

tillsammans med hushållsavfall. För säker hantering,

lämna vedklyven vid närmaste avfallsanläggning.

Detta enligt WEEE (Waste from Electrical and

Electronic Equipment) direktiv, gällande från augusti

2005.

Halmstad, 2009-11-01

Audiuniquor

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om vedklyven skulle ändras väsentligt.

2009 © Gisle Krigsvoll AB

Art no 530106
