BRUKSANVISNING DB6021S Park & Garden

Fyll olje på tanken. (5/15)

På denne sagen er det automatisk oljesmøring.

NB! Sjekk at det alltid er olje på tanken när du bruker sagen.

BRUK

- Sagen vil stoppen när du slepper bryteren.

KJEDEBREMS/BESKYTTELSE

Innan ni sticker in stickkontakten i vägguttaget, försäkra er om att nätpänningen motsvarar den som är angiven på märkplåten/typskylten.

TEKNISKE DATA:

Spänning: 230V\~50 Hz

Effekt: 2000W

Tomgångsvarv: 7600 o/min

Hastighet: 13 m/s

Svärd längd: ......16" (40,6 cm)

Vikt: 5,8 kg

Olja kapacitet: ....300 ml

Bromstid: 0,15 s

Vibration, max: 1,5 m/3

Ljudnivå: 107 dB(A)

Skyddklass: ....DOBBEL

Art. no.: 530290

SÄKERHETSINSTRUKTIONER:

NB! Dessa instruktioner måste följas.

1. Läs och förstå hela denna bruksanvisning innan maskinen tas i bruk.
2. Använd skyddsutrustning som skyddsglasögon, hörselskydd, handskar, stövlar och skydds byxor.
3. Rengör såg området så att det inte är några främmande föremål vid arbetsområdet..

4. Se till att du står stadigt under arbetsmomentet.

5. Se upp för spänningar i trävirket, dessa kan ge bakslag ev. rotvälta mot utövare.

6. Utsätt aldrig sågen för regn eller hög luftfuktighet.

7. Håll barn borta från arbetsområdet.

8. Förvara sågen på en torr plats där barn inte kan nå den.

9. Sågen får endast användas för bearbetning an trä.

10. Undvik att ha armband, ringar, och löst sittande kläder.

11. Bär sågen i fronthandtaget när sågen är avstängd och håll fingrarna borta från brytaren.

12. Se till att arbetsstycket är ordentligt fastsatt.

13. Slå av och ta ut kontakten föra all form av underhåll.

14. Kontrollera att maskinen ej är påslagen när du sätter i kontakten.

15. Använd förlängningskabel som är godkänd för utomhusbruk.

16. Arbeta ej med sågen om du är trött eller ouppmärksam.

17. Använd ej sågen om några delar är trasiga eller slitna.

18. Använd endast original reservdelar.

19. Service och reparationer får endast utföras av auktoriserad personal.

20. Håll sågen ordentlig med båda händerna.

21. Såga ej över skulderhöjd.

22. Se till att handtaget är torrt och rent.

23. Rengör sågen efter varje användning.

24. Starta avverkning först när sågen är i gång och kedjan går.

25. Kontrollera alltid så att det ej är någon skada på el-kabel och förlängningssladd innan start.

26. Använd aldrig sågen i närhet av brännbart eller explosivt material.

27. Håll personer och djur på tryggt avständ från arbetsområdet.
28. Kontrollera att spänning och frekvens som anges på sågen överensstämmer med nätspänningen.

VIKTIGT:

Backslag kan uppstå om fronten på svärdet träffar en hård punkt, ev. kilar fast i arbetsstycket vid fällning/kapning. Om detta uppstår kan det bli ett backslag av sågen med följd av att man kan mista kontrollen över sågen. Genom att förstå hur dessa backslag kan uppstå och hur man kan förhindra detta, minskas risk för olyckor. Håll alltid ordentligt med båda händerna i sågen samt kontrollera att arbetsområdet är rent från hinder.

VIKTIGT:

Om sågen kilar fast i trät, stoppa motorn, lyft stocken och ändra dets position. Prova aldrig att frigöra sågen genom att vrida och dra i sågen mens den går. Arbetar du med stockar som ligger på marken bör du vara försiktig så att kedjan ej träffar marken.

ANVÄNDNING AV KEDJESÅGEN

Denne såg är tillverkad för hobby brukare, ej för proffs bruk. Får endast användas till sågning i trä.

På en ny såg skall man göra följande innan bruk:

- Justera kedjan.

- Fyll på olja.

Sågen får ej startas innan dessa punkter uppfylls

KEDJESPÄNNING

1. Lossan låsvredet (13) genom att vrida det moturs 1-2 varv.
2. Kontrollera att kedjan löper korrekt längs svärdet.
3. Tryck spännhjulet innåt (12) och vrid det medurs till kedjan är tillräckligt spänd.
4. Kedjan är tillräckligt spänd när den går att lyft 3-4 mm upp mitt på svärdet. Se skissen.

OBS! Vid byte av svärd/kedja; se till så att du har rätt ROTATIONSRIKTNING! Se skyddet/svärd.

NB! Nya sågkedjor vill sträcka sig och behöver kontinuerlig kontroll. Justering/kedjespänning skal endast ske när sågkedjan är avkyld.

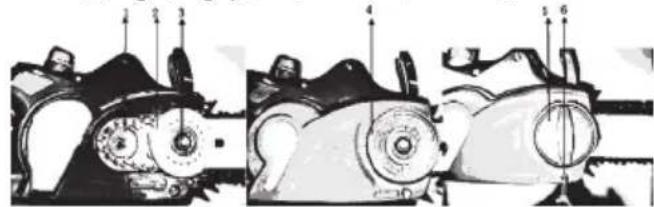

BYTE KEDJA/SVÄRD

1. Placera sågen på ett oljeokänsligt underlag för att förhindra söl.

2. Lossan låsvredet (13) genom att vrida det moturs 1-2 varv.

3. Tryck spännhjulet (12) innåt och vrid det moturs så kedjan är maximalt slak.

4. Skruva ut skruven (6) och skruva därefter ut låsvredet (13) helt och tag av sidokåpan (14)

5. Lossna kedjan från drivhjulet (1) och lyft av svärdet med kedja och kedjespännare (2).

6. Skall svärdet bytas också, flytta över kedjespännaren (2) till det nya svärdet.

7. Sätt den nya kedjan på svärdet. Se till att drivriktningen blir korrekt genom att följa symbolerna på svärdet och motorhuset.

8. Häkta på kedjan på drivhjulet (1) och placera svärdet med kedja och kedjespännare (2) på drivaxeln (3). Strama kedjan lite genom att vrida kedjespännaren (2) medurs.

9. Kontrollera att alla delar sitter där de skall.

10. Sätt på sidokåpan (14) genom att först sätta in den i slitsen i bak-kanten, sedan över kedjespännaren (2). Se till att spåren i sidokåpan (14) följer kedjespännaren (2).

11. Skruva i låsvredet (13) och skruven (6). Spänn kedjan tillräckligt enligt punkten KEDJESPÄNNING

Fyll olja på tanken. (5/15)

På denna såg är det automatisk oljesmörjning.

NB! Kontrollera att det alltid är olja på tanken när du använder sågen.

ANDVÄDNING

- Kontrollera att kedjebromsen (pos. 7) inte är på. För att slå av den dra den mot dig.

- Sätt i kontakten.

- Håll sågen med båda händerna.

- Tryck på låsknappen med höger tumme.

- Tryck in start brytaren, så att sågen startar.

- Sågen vill stoppa när du släpper brytaren.

KEDJEBROMS/SKYDD

Denna såg är utrustad med en kedjebroms (pos. 7). Detta är för att sågen skal stanna fortare om något oförutsett sker. Denna fungerar även som ett skydd för handen.

Om denna förs fram vill sågen stanna med en gång.

Detta kan testas genom att starta sågen som vanligt, för därefter kedjebromsen framåt. Sågen skall då omedelbart stanna

NB! Om detta ej fungerar, kontakt service personal.

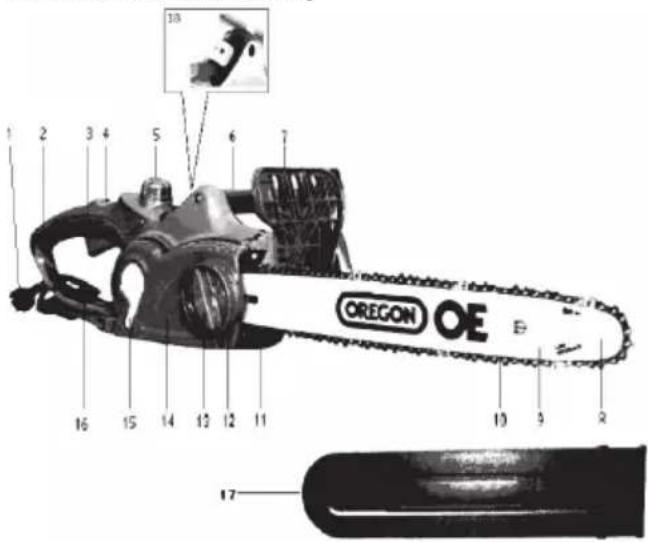

RESERVDELS LISTA :

1. Kabel med kontakt
2. Bakre handtag
3. Av/På brytare
4. Låsknapp
5. Lokk, oljepåfylling
6. Främre handtag
7. Kejdebroms / brytare
8. Impeller/löphjul
9. Svärd
10. Kedja
11. Gripklor
12. Spännhjul
13. Låsvred
14. Sidokåpa
15. Fönster, oljenivå
16. Kabelkrok
17. Svärdskydd
18. Indikator, överbelastning

INSTRUKTIONER FÖR FÄLLNING AV TRÄD

Små träd upp till 15-18 cm kan sågas rakt över i ett stycke.

Ved tjockare träd, följ dessa instruktioner:

• Pass på at ingen er i trädets fallzon.
• Pass på att du har en reträttväg.
• Stå stadigt.
• Pass på att det inte är några främmande elementer der du skal såga.
• Stå på siden av trädet.
• Bestäm dig för vilket håll trädet skall falla.
• På den sidan trädet skall falla, kapa 1/4 in i trädet.
• Därefter kapa på samma sida i 450 vinkel ned mot det första snittet. Ta ut biten.
• Därefter kapas på motsatt sida rakt mot de första två snitten.
• Såga ej helt igenom trädet, låt det vara ca. 1/10 av trädets diameter kvar.
• Putta in en kil i det sista snittet samt pressa trädet i fallriktningen.

NB! Kontrollera att fallzonen är fri.

ÖVERBELASTNINGSINDIKATOR

Denna funktion kan reducera möjligheten att överbelasta motorn och på så sätt förlänga mototns livslängd. När man såga jämnt, lyser lampan grön.

Om överbelastning sker kommer lampan att lysa rött. Så om den röda lampan lyser, avbryt att belasta mototsågen.

När den gröna lampan tänds, kan man fortsätta säga med jämn kraft.

UNDERHÅLL

Före all form av rengöring och underhåll skall kontakten tas ut.

RENGÖR ALLTID KEDJESÅGEN EFTER VARJE ANVÄNDNING.

Tag bort allt sågspån, smuts och olja.

• Tag av svärd och kedja samt rengör dessa. Smörj därefter kedja och fronten på svärdet.
• Blås bort all smuts från motor.
• Förvara sågen på et torrt ställe oåtkomligt för barn.
• Om några delar är skadade eller defekta, kontakta service.
• Använd endast original reservdelar.
• Om sågen ej går kontakta service.

SVENSK

GARANTI

Kedjesåg har 2 års garanti gällande från av köparen styrkt inn-köpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om kedjesågen utsatts för onormal belatning eller drift. Alla transport-kostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

FÖRSÄKRAN OM EU-ÖVERENSSTÄMMELSE

Undertecnad firma

Gisle Krigsvoll AB

Industrivägen 3

302 41 Halmstad

försäkrar under eget ansvar att produktet

Produkt ...... Kedjesåg

Märke ...... Park & Garden

Modell typ ...... DB6021S

överensstämmer med följande norm EN60745-2-13: 2009; EN60745-1: 2009; ISO 13772: 2009, EN55014-1:2006,

EN55014-2:1997+A1:2001+A2:2008,

EN61000-3-2:2006, EN61000-3-3: 2008; EN ISO 3744; EN ISO 22868

enl. bestämmelser och riktlinjerna i direktiv

2009/95/EC, 2004/108/EC, 2002/95/EC

Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna kedjesågen vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and

Electronic Equipment) direktiv, gällande från augusti 2005.

Halmstad, 2010-04-01

Audentiogon

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om kedjesågen skulle ändras väsentligt.

2010 © Gisle Krigsvoll AB

Art no 530290
