BRUKSANVISNING DY214SMB-A Park & Garden

4-JUSTERING AV KLIPPEH∅YDE

(Bioklipping, sideutblåsning, bakutblåsning)

2. Gressklipper med sideutblåsning.

Hva er bioklipping?

Tilbakestilling for klipping med sideutblåsning

Fjerning av utblåsningskanalen for sideutblåsning:

WARNING: Läs bruksanvisningen noga innan du använder gräsklipparen. Den har blivit specifikt utformad för att ge dig all nödvändig information om korrekt användning, i enlighet med grundläggande säkerhetskrav.

Varning: Läs bruksanvisningen noga innan användning.

Varning: Håll obehöriga utanför arbetsområdet.

Varning: Fara för skador på händer och fötter.

Varning: Släpper ut giftiga gaser. Använd aldrig gräsklipparen i stängda rum eller i dåligt ventilerade platser.

Varning: Mycket varma ytor.

Varning: Stanna motorn och koppla bort tändhatten innan du utför någon form av underhåll eller repartion.

Varning: Fyll aldrig bensintanken medans motorn är igång.

VIKTIGT: Läs säkerhetsinstruktionerna i motorbruksanvisningen noga innan du använder motorn för första gången.

INNEHÅLL:

1 BESKRIVNING
2 MONTERING AV GRÄSUPPSAMLARE/UTBLÅSNINGS-LUCKA
3 MONTERING AV HANDTAG

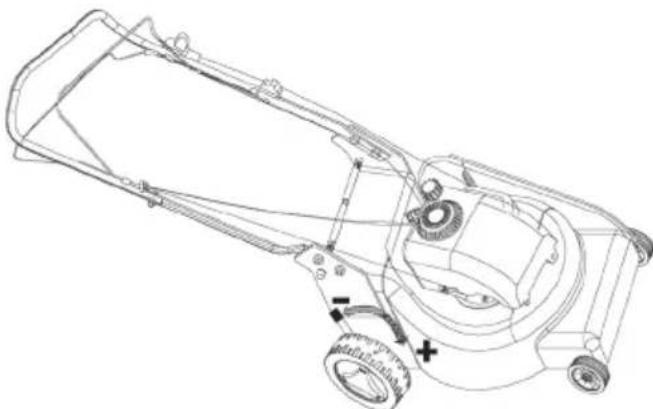

4 JUSTERING AV KLIPPHÖJD
5 SÄKERHETSFÖRESKRIFTER
6 ANDVÄNDNING
7 VÄXELLÅDA
8 SÄKERHETSREGLER
9 UNDERHÅLL
10 GARANTI

1-BESKRIVNING

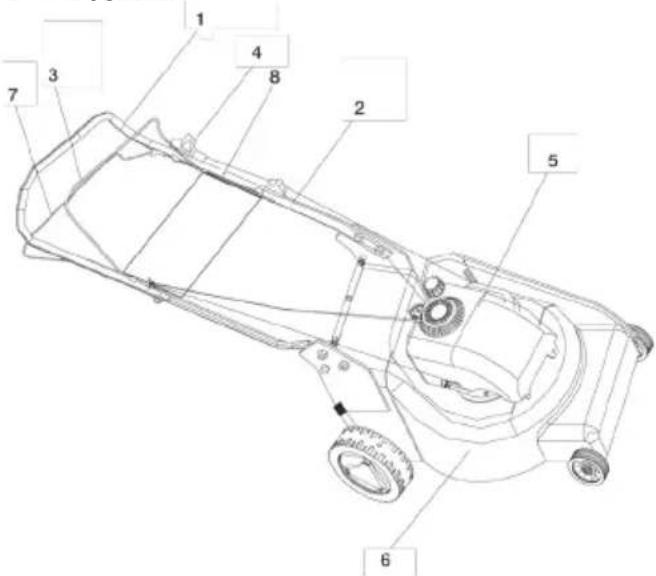

1 Övre handtag. 2 Nedre handtag. 3 Säkerhetshandtag.
4 Startbrytare. 5 Motor. 6 Kaross. 7 Drivstag.
8. Verktygslåda

a) Placera metallramen i gräsuppsamlaren. (Figur A)
b) Fäst gräsuppsamlaren i metallramen. (Figur A)
c) Lyft utblåsningsluckan och haka på gräsuppsamlaren. (Figur B)
d) Se mera information under kapitel 6.3

3-MONTERING AV HANDTAG

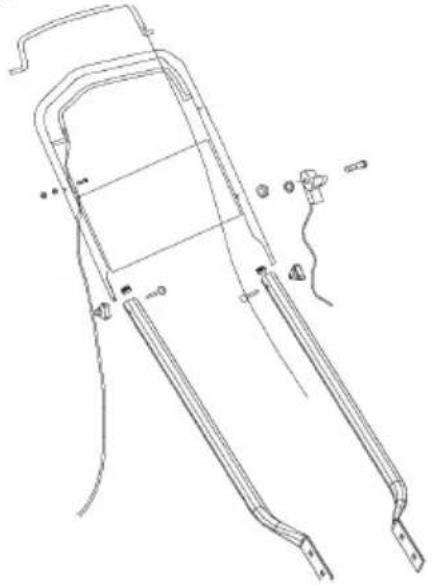

Packa upp handtagets delar och skruva ihop dem med de två skruvarna och plastmuttrarna. Monter verktygslådan med 4 skruvar m/skivor. Placera startsnöret i öglan på höger sida av handtaget, och fäst vajrarna med plastklämmorna.

Använd alltid gräsklipparen med gräsuppsamlaren eller utblåsningsluckan i position.

a) Stanna motorn när du skall tömma gräsuppsamlaren eller justera klipphöjden.
b) Stoppa aldrig händer eller fötter under gräsklipparen eller framför utblåsningsröret medan motorn är i gång. (Figur E)
c) Plocka bort alla främmande föremål från gräsmattan, som kan slungas ut av maskinen, innan du börjar att klippa. (Figur F)
d) Håll barn och djur på tryggt avständ när gräsklipparen används.

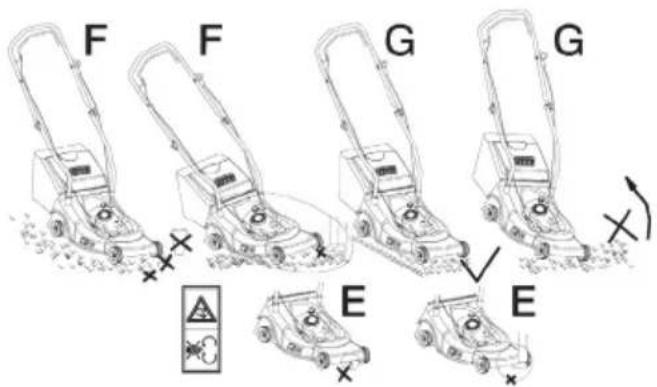

e) Lyft eller tippa aldrig klipparen när du startat motorn. (Figur G)

Läs motorbruksanvisningen innan använder gräsklipparen.

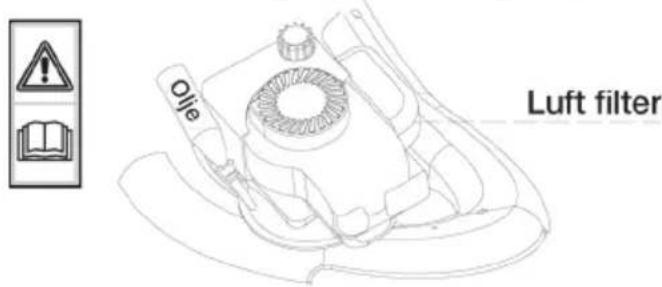

Motorn levereras utan olja: Fyll på 0,6 liter motorolja innan du startar motorn första gången.

START AV MOTOR:

När maskinen är korrekt monterad, starta motorn som följer:

a) Ställ startbrytaren til position START, eller H
b) Kläm in säkerhetshandtaget (3) mot handtaget, dra i startsnöret tills motständ uppstår och dra sedan hårt.
c) Ställ startbrytaren til position KÖR, eller 1+1

Klippbladet börjar att rotera så fort motorn startar. Så länge säkerhetshandtaget är intryckt går motorn (3). Motorn stannar med en gång när du släpper säkerhetshandtaget.

För att starta det självgående systemet, kläm in det nedersta handtaget och håll inne det tillsammans med säkerhetshandtaget. (Figur H)

3-i-1-FUNKTION (Bioklippning, sidoutblås, bakutblås)

Den här gräsklipparen kan ändras från den normala funktionen, beroende på önskad användning:

Från Gräsklippare med bakutblåsning till:

1. Bioklippning eller

2. Gräsklippare med sidoutblåsning.

Vad är bioklippning?

När man bioklipper, klipps gräset i ett steg, och finklipps därefter, för att läggas på gräsmattan igen som naturligt gödsel.

Tips for bioklipping:

• Reducera klipphöjden med max. 2 cm från 6 cm till 4 cm gräshöjd.
• Använd ett vasst klippblad.
• Klipp ej vått gräs.
• Ställ in maximal motorhastighet.
• Gå när du klipper, spring ej.
• Rengör bioklippkilen, insidan av karossen och klippbladet.

Uppstart

OBS: Nummret före texten (till exempel 3) hänvisar till figurerna.

Återställning för bioklippning

OBS: Skall bara göras när motorn är avslagen och klippbladet har stannat!

• Lyft utblåsningsluckan och ta bort gräsuppsamlaren.
• Sätt in bioklippkilen i utblåsningsöppningen. Lås kilen till karossen – haken på undersidan av bioklippkilen skall klicka in i öppningen på karossen. (Se bild 1 och 2)

- Sänk utblåsningsluckan igen.

Återställning för klippning med sidoutblåsning

OBS: Skall bara göras när motorn är avslagen och klippbladet har stannat!

• Lyft utblåsningsluckan och ta bort gräsuppsamlaren.
• Sätt in bioklippkilen (se bild 1 och 2).
• Lyft luckan för sidoutblåsning (se bild 3 och 4).
• Montera utblåsningskanalen för sidoutblåsning på luckans stödpinne. (se bild 5)
• Sänk luckan – luckan lägger sig på utblåsningskanalen. (se bild 6)

Klippning med gräsuppsamlare

För klippning med gräsuppsamlaren, ta bort bioklippkilen och utblåsningskanalen för sidoutblåsning, och sätt på gräsuppsamlaren.

Borttagning av bioklippkil:

OBS: Skall bara göras när motorn är avslagen och klippbladet har stannat!

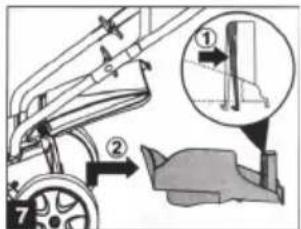

- Lyft utblåsningsluckan och ta bort bioklippkilen genom att lossa den från karossen. (se bild 7)

Borttagning av utblåsningskanalen för sidoutblåsning:

OBS: Skall bara göras när motorn är avslagen och klippbladet har stannat!

- Lyft luckan och ta bort utblåsningskanalen. Luckan stängs automatiskt av en fjäder, och stänger utblåsöppningen på karossen.

- Rengör luckan och utblåsöppningen regelbundet, ta bort rester av gräs och jord.

7-VÄXELLÅDA

Kontrollera det sjäivgående systemet regelbundet. Rengör spåren och smörj dem. Om modellen har kullager ska också dessa kontrolleras.

8-SÄKERHETSREGLER

Generella regler vid användning:

1. Den här gräsklipparen skall uteslutande användas för att klipp naturgräs. Maskinen ska aldrig användas till andra mål. All annan användning kan medföra fara för din säkerhet, och kan skada gräsklipparen.
2. Personer under 16 år och personer som inte har läst bruksanvisningen skall inte använda gräsklipparen.
3. Användaren är ansvarig för säkerheten till andra personer i närheten av gräsklipparen. Håll barn och djur på betryggande avständ medans gräsklipparen används.
4. Innan du börjar klippa, ta bort alla större föremål (stener, grenar, stältråd) från gräsmattan som kan bli utslungade av maskinen. Var uppmärksam när du klipper.

INSTRUKTONER INNAN ANVÄNDNING

1. Kontrollera att alla muttrar, bultar och skruvar sitter fast.
2. Sätt på gräsuppsamlaren innan du börjar klippa.
3. Se till att klippbladet är riktig monterat och ordentligt fastsatt innan du börjar klippa. När det blir nödvändigt att slipa klippbladet, ska detta göras likt på bägge sidor, för att undgå att det blir obalanserat. Om klippbladet är skadat, ska det bytas ut.
4. Använd alltid långbyxor och rejäla skor när du klipper.
5. Motorn ska aldrig köras i ett stängt och/eller dåligt ventilerat område. Avgaserna från motorn innehåller kolmonoxid, som är en giftig gas.
6. Arbeta bara med god belysning. Klipp inte i mörker.
7. Använd inte gräsklipparen när det regnar, eller när gräset är vått.
8. När du klipper i backar eller sluttningar ska du alltid köra på tvären, aldrig upp eller ner.
9. Slå av motorn om du lämnar gräsklipparen utan tillsyn.
10. Lyft aldrig gräsklipparens bakparti när du startar motorn, och placera aldrig händer eller fötter under karossen eller inuti utblåsningsluckan medans motorn går.
11. Modifiera aldrig motorns nominella hastighet på något sätt.
12. På självgående gräsklippare, koppla ifrån det självgående systemet innan du startar motorn.
13. Gräsklipparen skall aldrig lyftas eller bäras medans motorn går.
14. Kontrollera med jämna mellanrum att bultar, skruvar och muttrar är ordentligt spända, så att gräsklipparen är trygg att använda.
15. Stanna motorn och ta bort tändhatten:
16. Innan du sticker handen under karossen eller i utblåsöppningen.
17. Innan all form av underhåll, rengöring, reparation eller tillsyn.

18. Innan du lyfter, bär eller transporterar gräsklipparen.

19. Innan du lämnar gräsklipparen utn tillsyn, eller när du skall justera klipphöjden.

20. Innan du tar bort och tömmer gräsuppsamlaren.
21. Om du träffar ett föremål. Stanna motorn och kontrollera gräsklipparen grundigt för att se om den har blivit skadad. Ta med gräsklipparen till en auktoriserad verkstad om den behöver repareras.

WARNING: Efter att motorn är avstängd kommer klippbladet fortsätta att rotera i några sekunder.

- Om gräsklipparen vibrerar på ett onormalt vis. Leta reda på orsaken och ta med gräsklipparen till en auktoriserad verkstad om den behöver repareras.

16. WARNING: BENSIN ÄR MYCKET BRANDFARLIGT.

• Förvara bensin på en bensindunk som är gjort för detta.
• Fyll upp tanken med en tratt; gör detta utomhus. Rökning förbjuden! Använd inte mobiltelefon!

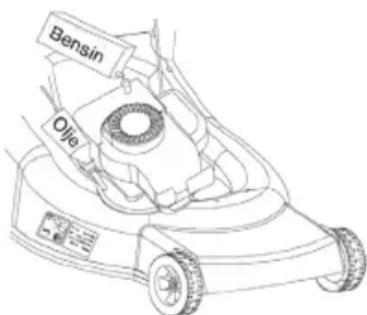

• Fyll upp med bensin och olja innan du startar motorn. Öppna aldrig bensinlocket för att fylla på bensin medans motorn går eller är varm.
• Starta inte motorn om det är bensinspill i närheten. Flytta gräsklipparen ett stycke och var försiktig tills den spillda bensinen är upptorkad.
• Skruva på bensinlocket och tillslut även bensindunken igen.

Underhåll och lagring

WARNING: Stanna motorn och ta av tändhatten innan du utför någon form av underhåll, rengöring eller lagring.

• Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna, så att gräsklipparen är trygg att använda.
• Lagra aldrig gräsklipparen med full bensintank på ett slutet ställe där bensinspill kan komma i kontakt med en värmekälla eller eld. Låt motorn kyla av sig innan du lagrar gräsklipparen.
• För att reducera brandfaran, rengör gräsklipparen och speciellt motorn, ljuddämparen och bensintanken. Ta bort alla gräsrester, löv, fett, bensin- och oljespill.
• Kontrollera med jämna mellanrum att utblåsluckan och gräsuppsamlaren är hela. Byt ut dem ifall de är skadade.
• Om du skall tappa av oljan innan vinterlagring, görs detta utomhus.
• Använd arbetshandskar när du skall byta, montera eller slipa klippbladet. Se till att klippbladet alltid är balanserat.

9-Underhåll

WARNING: Stanna motorn och ta bort tändhatten innan du utför någon form av underhåll eller reparation.

• Läs motorbruksanvisningen noga för information om 4-takts-motorn. Kontrollera oljenivån med jämna mellanrum och fyll på eller bytt olja om nödvändigt.
• Kontrollera gräsklipparen ofta och passa på att ta bort alla gräsrester från undersidan av karossen.
• Se till att hjulaxlarna och kullagerna blir insmorda regelbundet.
• Kontrollera klippbladet ofta; för bäst resultat är det viktigt att bladet alltid är vasst, rent och bra balanserat.
• Kontrollera med jämna mellanrum att bultar, muttrar och skruvar är ordentligt spända. Saknade eller lösa skruvar, muttrar och bultar kan resultera i allvarliga skador på motorn eller karossen.
• Om klippbladet träffar ett föremål med stor kraft, stanna gräsklipparen och ta med den till en auktoriserad verkstad.

KLIPPBLAD: Klippbladet är gjort av pressat stål; för bäst klippresultat bör bladet slipas ofta, efter ungefär var 25:e arbetstimma. Se till att bladet alltid är välbalanserat. Om du sticker en liten järnaxel (∅2 eller ∅3 mm) in i hålet i mitten av klippbladet, skall det hålla sig horisontalt. Om klippbladet inte håller sig horisontalt, kan det balanseras genom att slipa bort lite metall på den sidan som tippar nedåt.

DU SKALL BARA ANVÄNDA PRODUCENTENS ORIGINAL-BLAD

För att byta klippbladet, skruva ut skruven, kontrollera bladfästet och byt alla reservdelar som är slitna eller skadade.

När du återmonterar klippbladet, se till att klippeggen är vänd i samma riktning som motorn roterar. Bladskruven ska dras åt med ett vridmoment på 3,7 K·gm (37 Nm) med en momentnyckel.

Produkten har en garanti från producenten på 2 år från inköpsdatum, som täcker alla produktionsfel. Gräsklippare som används kommersielt är garantin 3 månader. Garantin täcker inte vanligt slitage.

Producenten byter utan kostnad reservdelar som värderas som defekta av producenten eller en auktoriserad verkstad.

Garantin täcker inte skador som uppstått av:

• Dåligt underhåll.
• Felaktigt användande eller stötskador.
• Felaktig montering, justering och kontroll av maskinen.
• Slitdelar och säkringsdeler (rem, klippblad, bladfäste, kullager, kablar, utblåsningslucka, tändstift, luftfilter, osv.)
• Kostnader för frakt och packning.
• Användning av reservdelar som inte är godkända av produsent.

Producenten anser att garantin är ogiltig om maskinen har blivit använd till andra saker än den är tillverkad för, eller om användaren inte använt maskinen som beskrivs i instruktionerna för användning och underhåll i den här bruksanvisningen.

Läs bruksanvisningen noga innan du använder gräsklipparen.

Vid alla beställningar av reservdelar, vänligen uppge gräsklipparens modell, tillverkningsnummer, serienummer och motornummer

SVENSK

FÖRSÄKRAN OM EU-ÖVERENSSTÄMMELSE

Undertecnad firma

försäkrar under eget ansvar att produktet

Produkt ...... Gräsklipper

Märke ...... Park & Garden

Modell typ ...... DY214SMB-A

stämmer med följande norm

EN8J6:1997+A1:1997+A2:2001+A3:2004+AC:2006

EN ISO14982:1998, EN 55012:2002+A1:2005

enl. bestämmelser och riktlinjerna i direktiv

2002/95/EC, 2002/96 EEC, 98/37/EC, 2004/108/EC

Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna gräsklipperen vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and

Electronic Equipment) direktiv, gällande från augusti 2005.

Halmstad, 2010-03-01

Andemigson

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om gräsklipperen skulle ändras väsentligt.

2010 © Gisle Krigsvoll AB

Art no 540288
