BRUKSANVISNING DY214SMB-A Park & Garden

ADVARSEL: Les bruksanvisningen nøye før du tar gressklipperen i bruk. Den har blitt spesifikt utformet for å gi deg all nødvendig informasjon om korrekt bruk, i samsvar med grunnleggende sikkerhetskrav.

Advarsel: Les bruksanvisningen nøye før bruk.

Advarsel: Sørg for å holde uvedkommende personer på trygg avstand fra klippesonen.

Advarsel: Fare for skade på hender og føtter.

Advarsel: Slipper ut giftig gass. Bruk aldri gressklipperen i lukkede rom eller på dårlig ventilerte steder.

Advarsel: Svært varme overflater.

Advarsel: Stopp motoren og koble fra tennplugghetten før du utfører noen form for vedlikehold eller reparasjon.

Advarsel: Fyll aldri drivstofftanken mens motoren går.

VIKTIG: Les sikkerhetsinstruksene i motorbruks- anvisningen nøye før du bruker motoren for første gang.

Innhold:

1 Beskrivelse
2 Montering av gresspose/utblåsningsluke
3 Montering av håndtak
4 Justering av klippehøyde
5 Sikkerhetsforanstaltninger
6 Bruk
7 Girboks
8 Sikkerhetsregler
9 Vedlikehold
10 Garanti

1-BESKRIVELSE

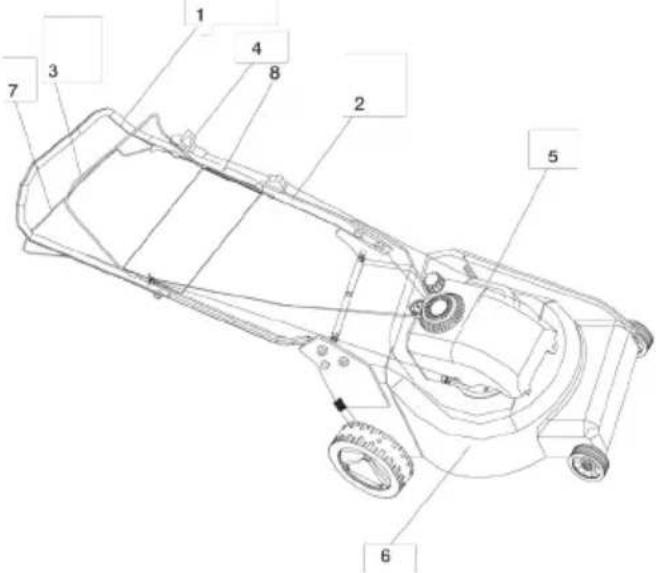

1 ∅vre håndtak. 2 Nedre håndtak. 3 Sikkerhetshåndtak.
4 Startbryter. 5 Motor. 6 Karosseri. 7 Selvdrevet kontrollstag. 8. Verktøykasse

a) Plasser metallrammen inni gressposen. (Figur A)
b) Fest posen til metallrammen. (Figur A)
c) Løft utblåsningsluken og sett inn gressposen i stedet. (Figur B/C)

3-MONTERING AV HÅNDTAK

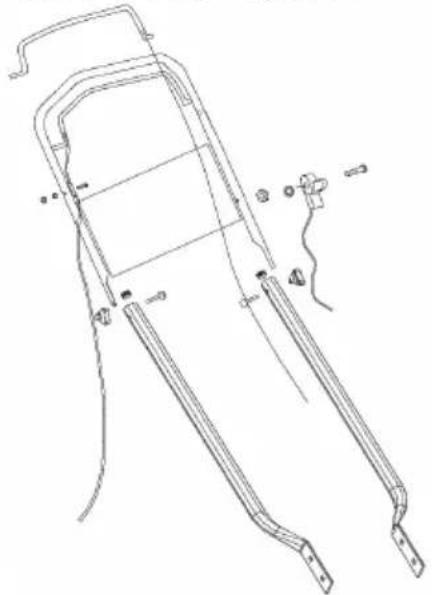

Pakk ut håndtakets deler og skru dem sammen med de to skruene og plastmutterne. Plasser rekylstarteren på høyre side av håndtaket, og fest kabelen med plastklemmen. Monter verktøyboksen med 4 skruer m/skiver. Fest snoren på starchåndtaket til styresnoren.

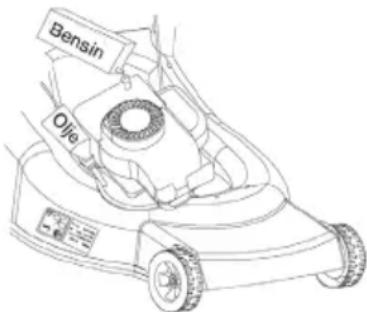

Motoren leveres uten olje: Fyll på 0,6 liter motorolje før du starter motoren første gang.

START AV MOTOR

Når maskinen er korrekt montert, start motoren som følger:

a) Still startbryteren til posisjon START, eller
b) Klem inn sikkerhetshåndtaket (3) mot håndtaket, dra i startsnoren til du kjenner motstand og dra til hardt.
c) Still startbryteren til posisjon KJ∅R, eller ||+|

Klippebladet begynner å rotere straks motoren er startes. Mens gressklipperen er i gang, klem inn sikkerhetshåndtaket (3). Motoren vil stoppe med en gang du slipper sikkerhetshåndtaket.

For å starte det selvdrevne systemet, klem inn det nederste styrehåndtaket og hold det inne sammen med bremse-spaken. (Figur H)

Denne gressklipperen kan tilbakestilles fra dens normale funksjon, basert på ønsket anvendelse:

Fra Gressklipper med bakutblåsning til:

1. Bioklipper eller

Når man bioklipper, klippes gresset i et steg, og finkuttes deretter, for å legges igjen på plenen som naturlig gjødsel.

Tips for bioklipping:

• Reduser klippehøyde med maks. 2 cm fra 6 cm til 4 cm gresshøyde.
• Bruk et skarpt klippeblad.
• Ikke klipp vått gress.
• Still inn maksimal motorhastighet.
• Gå när du klipper, ikke løp.
• Rengjør bioklippkilen, innsiden av karosseriet og klippebladet.

Oppstart

Merk: Nummeret foran teksten (for eksempel 3) henviser til figurene.

Tilbakestilling for bioklipper

Merk: Må kun gjøres när motoren er slått av og klippebladet har stoppet!

• Løft utblåsningsluken og fjern gressposen.
• Skyv bioklippkilen inn i utblåsningsåpningen. Lås kilen til karosseriet – haken på undersiden av bioklippkilen må klikke inn i åpningen på karosseriet.
  (Se bilde 1 og 2)
• Senk utblåsningsluken igjen.

Merk: Må kun gjøres när motoren er slått av og klippebladet har stoppet!

• Løft utblåsningsluken og fjern gressposen.
• Sett inn bioklippkilen (bilde 1 og 2).
• Løft bakluken for sideutblåsning (se bilde 3 og 4).
• Monter utblåsningskanalen for sideutblåsning på baklukens støttepinne. (se bilde 5)
• Senk bakluken – bakluken legger seg på utblåsningskanalen. (se bilde 6)

Fjerning av bioklippkile:

Merk: Må kun gjøres när motoren er slått av og klippebladet har stoppet!

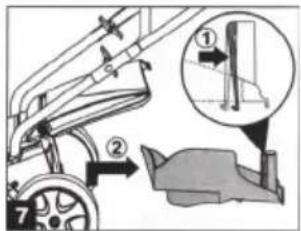

- Løft utblåsningsluken og fjern bioklippkilen ved å løsne den fra karosseriet og ta den ut. (se bilde 7)

Merk: Må kun gjøres när motoren er slått av og klippebladet har stoppet!

- Løft bakluken og fjern utblåsningskanalen. Bakluken lukkes automatisk av en fjær, og stinger utblåsningsåpningen på karosseriet.

- Rengjør bakluken og utblåsningsåpningen jevnlig, fjern rester av gress og jord.

7-GIRBOKS

Sjekk det selvdrevne systemet jevnlig. Poler giret i hjulene, og smør dem. Om modellen har kulelager må også disse sjekkes.

8-SIKKERHETSREGLER

Generelle betingelser for bruk:

1. Denne gressklipperen skal utelukkende brukes for å klippe naturgress. Maskinen må aldri brukes til andre formål. All annen bruk kan medføre fare for din sikkerhet, og kan føre til skader på klipperen.
2. Personer under 16 år og personer som ikke er kjent med bruksanvisningen må ikke bruke gressklipperen.
3. Brukeren er ansvarlig for sikkerheten til andre personer i nærheten av gressklipperen. Hold barn og kjæledyr på trygg avstand mens gressklipperen er i bruk.
4. Før du begynner å klippe, fjern alle større fremmedlegemer (steiner, greiner, ståltråd) fra plenen som kan bli slynget ut av maskinen. Vær oppmerksom när du klipper.

INSTRUKSER FOR BRUK

1. Sjekk at alle muttere, bolter og skruer er godt strammet.
2. Sett på plass gressposen før du begynner å klippe.
3. Pass på at klippebladet er riktig montert og skrudd godt fast før du begynner å klippe. Når det er nødvendig å kvesse klippebladet, må dette gjøres likt på begge sider, for å unngå at det blir ubalansert. Hvis klippebladet er skadet, må det byttes.
4. Bruk alltid langbukser og solid fottøy når du klipper.
5. Motoren må ikke kjøres i et lukket og/eller dårlig ventilert område. Eksosen fra motoren inneholder karbonmonoksid, som er en giftig gass.
6. Arbeid bare med god belysning. Ikke klipp i mørket.
7. Bruk ikke gressklipperen när det regner, eller när gresset er vått.
8. Du må ta spesielle forhåndsregler när du klipper i skråninger eller bakker. Klipp på tvers av skråningen, aldri opp eller ned.
9. Slå av motoren hvis du må sette igjen gressklipperen uten tilsyn.
10. Løft aldri gressklipperens bakpart når du starter motoren, og plasser aldri hender eller føtter under karosseriet eller inni utblåsningsluken mens motoren går.
11. Modifiser aldri motorens nominelle hastighet på noen måte.
12. På selvdrevne gressklippere, koble fra det selvdrevne systemet før du starter motoren.
13. Gressklipperen må aldri løftes eller bæres mens motoren går.
14. Sjekk med jevne mellomrom at bolter, skruer og muttere er skikkelig strammet, slik at gressklipperen er trygg å bruke.
15. Stopp motoren og fjern tennplugghetten:
16. Før du stikker hånden under karosseriet eller i utblåsningsåpningen.

17. Før all form for vedlikehold, rengjøring, reparasjon eller tilsyn.

18. Før du løfter, bærer eller transporterer gressklipperen.

19. Hvis du må etterlate gressklipperen uten tilsyn, eller när du skal justere klippehøyden.
20. Før du fjerner og tømmer gressposen.
21. Hvis du treffer et fremmedlegeme. Stopp motoren og sjekk gressklipperen grundig for å se om den har blitt skadet. Ta med gressklipperen til et autorisert verksted hvis den må repareres.

ADVARSEL: Etter at motoren er stoppet vil klippebladet fortsette å rotere i noen sekunder.

- Hvis gressklipperen vibrerer på en unormal mate. Finn årsaken, og ta med gressklipperen til et autorisert verksted hvis den må repareres.

16. ADVARSEL: BENSIN ER SVÆRT BRANNFARLIG.

• Oppbevar bensin på en bensinkanne.
• Fyll opp tanken med en trakt; gjør dette utendørs. Røyking forbudt! Ikke bruk mobiltelefon!
• Fyll opp med bensin og olje før du starter motoren. Åpne aldri bensinlokket for å fylle på bensin mens motoren går eller er varm.
• Ikke start motoren hvis det er bensinsøl i nærheten. Flytt gressklipperen et stykke, og vær forsiktig inntil den sølte bensinen er tørket vekk eller har fordampet.
• Skru på plass bensinlokket, og skru lokket på bensinkannen godt igjen.

Vedlikehold og lagring

ADVARSEL: Stopp motoren og fjern tennplugghetten før du utfører noen form for vedlikehold, rengjøring eller lagring.

• Sørg for at alle muttere, bolter og skruer er skikkelig strammet, slik at gressklipperen er trygg å bruke.
• Aldri lagre gressklipperen med full bensintank på et lukket sted der bensindamp kan komme i kontakt med en sterk varmekilde eller ild. La motoren kjøle seg ned før du setter gressklipperen på lager.
• For å redusere brannfaren, rengjør gressklipperen, og spesielt motoren, demperen og bensintanken. Fjern alle gressrester, løv, fett, bensin- og oljesøl.
• Sjekk med jevne mellomrom at utblåsningsluken og gressposen er i god stand. Få dem byttet om de er skadet.
• Hvis du skal tappe av olje før vinterlagring, gjøres dette utendørs.
• Bruk tykke arbeidshansker när du skal fjerne, montere eller kvesse klippebladet. Pass på at klippebladet alltid er godt balansert.

9-VEDLIKEHOLD

ADVARSEL: Stopp motoren og fjern tennplugghetten før du utfører noen form for vedlikehold eller reparasjon.

• Les motorbruksanvisningen nøye for informasjon om 4-takts-motoren. Sjekk oljenivået med jevne mellomrom, og fyll på eller skift olje om nødvendig.
• Sjekk gressklipperen ofte, og pass på å fjerne alle gressrester fra undersiden av karosseriet.
• Pass på at hjulakselen og kulelagrene blir smurt jevnlig.
• Sjekk klippebladet ofte; for best resultat er det viktig at bladet alltid er skarpt, rent og godt balansert.
• Sjekk med jevne mellomrom at bolter, muttere og skruer er skikkelig strammet. Slitte eller løse skruer, muttere og bolter kan resultere i alvorlige skader på motoren eller rammen.
• Hvis klippebladet treffer et fremmedlegeme med stor kraft, stopp gressklipperen og ta den med til et autorisert verksted.

KLIPPEBLAD: Klippebladet er laget av presset stål; for best klipperesultat bør bladet kvesses ofte, etter omtrent hver 25. arbeidstime. Pass på at bladet alltid er godt balansert. Hvis du stikker en liten jernaksel (∅2 eller ∅3 mm) inn i hullet i midten av klippebladet, skal det holde seg horisontalt.

Hvis klippebladet ikke holder seg horisontalt, kan det balanseres ved å scrape vekk litt metal på den siden som tipper nedover.

DU MÅ KUN BRUKE PRODUSENTENS ORIGINALBLAD

For å fjerne klippebladet, skru ut skruen, sjekk bladstøtten, og skift alle reservedeler som er slitte eller skadet.

Når du setter på plass klippebladet, pass på at klippeeggene vender i samme retning som motoren roterer. Bladskruen må skrus til et dreiemoment på 3,7 Kgm (37 Nm) med et dynamometrisk verktøy.

Produktet har en garanti fra produsenten på 2 år fra kjøpsdato, som dekker alle produksjonsfeil. Gressklippere som brukes kommersielt er garantert for 3 måneder. Garantien dekker ikke vanlig slitasje.

Produsenten bytter uten kostnad reservedeler som vurderes som defekte av produsenten eller et autorisert verksted.

• Dårlig vedlikehold.
• Feilaktig bruk eller støtskader.
• Feilaktig montering, justering og sjekk av maskinen.
• Slitedeler og sikringsdeler (belte, klippeblad, bladstøtte, kulelager, kabler, utblåsningsluke, tennplugg, luftfilter, osv.)
• Kostnader for frakt og pakking.
• Bruk av reservedeler som ikke er godkjent av produsent.

Produsenten anser at garantien er ugyldig hvis maskinen har blitt brukt til andre formal enn den er beregnet på, eller hvis brukeren ikke brukte maskinen som beskrevet i instruksene for bruk og vedlikehold i denne bruksanvisningen.

Les bruksanvisningen nøye før du tar gressklipperen i bruk.

Ved alle bestillinger av reservedeler, husk å oppgi gressklipperens modell, konstruksjonsår, serienummer og motornummer.

EKNISK DATA

Modellnummer DY214SMB-A
Bensinmotor 6 hk/200cc
Motorhastighet 2750 r/m
Tennplugg
Motorolje 60 ml SAE30
Klippebredde 53 cm
Justerbare klippelengder 8
Kap. gressoppsamler 60 liter
Garantert støynivå 96 dB(A)

forsikrer under eget ansvar at produktet

Produkt ...... Gressklipper

Merke ...... Park & Garden

Modell ...... DY214SMB-A

Lever gressklipperen ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE

direktiv gjeldende fra August 2005.

Trondheim, 01.03.2010

Audiu wiqson

Daglig leder, Sivilingeniør Gisle Krigsvoll AS

Endringer

Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om gressklipperen skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen.

2010 © Sivilingeniør Gisle Krigsvoll AS
