BRUKSANVISNING PC01 Park & Garden
På grunn av spesifikasjonsendringer, kan det være at ikke alle maskindetaljer samsvarer helt med denne håndboken. Vi ber om forståelse for dette.
TEKnIsK DATA:
| HovEDEnHET | |
| TYPE GRPC-01 | |
| Ekstern type Automatisk sen | ntrifugal-clutch; spiralkjeglehjul; fleksibel aksling |
| Reduksjonsforhold 17:22 | |
| Bladets rotasjonsretning Med klokken (sett fra toppen) | |
| Type håndtak Dobbeltgrep | |
| Vekt i tørr tilstand (kg) 12,5 | |
| MoTor | |
| Navn på motor 1E40F-5A | |
| Type Luftkjølt, 2-takts. Vertikal stempelsleide, bensinmotor | |
| Slagvolum (cc) 42,7 | |
| Maksimal ytelse (kW) ≥1,47 | |
| Forgasser Flottørtypen | |
| Tenning Kontaktløs, elektronisk tenning | |
| Startmetode Tilbakeslagstypen | |
| Drivstoff Bensin blandet med smøreolje (forhold 25:1) | |
| Drivstofftankens kapasitet | 1,2 l |
| Vekt i tørr tilstand (kg) ≤4 | |
De tekniske dataene kan endres uten forhåndsvarsel.
vArsELsYMBoLEr
Fordi en trimmer/rydder er et rasktarbeidende elektroverktøy med høy hastighet, må spesielle sikkerhets-forholdsregler følges for å redusere faren for personskade. Les denne håndboken grundig. Gjør deg kjent med betjeningsanordningene og riktig bruk av enheten. Du må vite hvordan du slår den av, og hvordan du raskt kobler fra en fastmontert enhet.
Dette symbolet etterfulgt av ordene ADVARSEL og FARE gjør oppmerksom på en handling eller en tilstand som kan føre til ALVORLIG SKADE
LES og FORSTÅ brukerhåndboken og sikkerhetshåndboken.
BRUK ALLTID ∅YEBESKYTTELSE OG H∅RSELVERN.
SLÅ ALLTID AV MASKINEN og forsikre deg om at ryddeverktøyet har stoppet før rengjøring, fjerning eller justering av bladet.
ADVARSEL! Modifiser aldri en trimmer eller rydder på noen som helst måte. Feil bruk av en trimmer kan forårsake ALVORLIG PERSONSKADE ELLER D∅D.
Motoreksosen fra dette produktet inneholder kjemikalier som kan forårsake kreft, fødselsskader eller andre skader som påvirker forplantningen.
Spesifikasjoner, beskrivelser og illustrerende materiale i denne håndboken er oppdatert per tidspunktet for offentliggjøring, men kan endres uten forhåndsvarsel. Illustrasjoner kan vise ekstrautstyr og tilbehør og omfatter kanskje ikke alt standardutstyr.
sIKKErHETsForHoLDsrEGLEr
Gjeldende sikkerhetsforholdsregler må følges. I likhet med alt utstyr, må denne enheten håndteres varsomt.
IKKE UTSETT DEG FOR FARE. Følg disse generelle reglene. La ikke andre bruke denne maskinen med mindre de påtar seg det fulle ansvaret og har lest og forstår håndboken til maskinen og har fått opplæring i hvordan den virker.
- Bruk alltid vernebriller for å beskytte øynene. Kle deg skikkelig, ikke bruk løstsittende klær eller smykker som kan sette seg fast i enhetens bevegelige deler. Trygt,
solid og sklisikkert fottøy skal alltid brukes. Langt hår bør bindes sammen bak. Bein og føtter bør være tildekket for å beskytte mot skrot som kastes opp i luften under drift.
- Undersøk hele maskinen for å avdekke eventuelle løse deler (muttere, bolter, skruer osv.) og eventuell skade. Reparer eller bytt ut om nødvendig, før maskinen brukes.
- Ikke bruk annet tilbehør enn det som anbefales av oss. Ellers kan resultatet bli alvorlig skade på brukeren eller publikum, samt skade på maskinen.
- Hold håndtakene fri for olje og drivstoff.
- Bruk alltid egnet håndtak og skulderstropp ved rydding.
- Ikke røyk samtidig som du blander drivstoff eller fyller tanken.
- Ikke bland drivstoff i et lukket rom eller nær åpne flammer. Sørg for tilstrekkelig ventilasjon.
- Drivstoff skal alltid blandes og oppbevares i en godt merket beholder som er i henhold til lokale bestemmelser for slik bruk.
- Fjern aldri lokket til drivstofftanken mens motoren går.
- Motoren må aldri startes eller kjøres inne i et lukket rom eller en lukket bygning. Eksosrøyken inneholder farlig karbonmonoksid.
- Forsøk aldri å utføre motorjusteringer mens enheten er i drift og faststroppet til brukeren. Motorjusteringer skal alltid utføres med enheten hvilende på en flat, ren overflate.
- Ikke bruk enheten hvis den er skadet eller dårlig justert. Fjern aldri maskinens beskyttelsesplate.
- Undersøk området som skal ryddes, og fjern alt skrot som kan vikle seg inn i skjærehodet av nylon. Fjern også eventuelle gjenstander som enheten kan kaste opp under ryddearbeidet.
- Hold barn unna. Tilskuere bør holdes på trygg avstand fra arbeidsområdet, minst 15 meter.
- La aldri maskinen være uten tilsyn.
- Ikke bruk denne enheten til andre jobber enn den er beregnet for, i henhold til denne håndboken.
- Hold hender og føtter unna nylonskjærehodet mens enheten er i bruk.
- Ikke bruk denne type maskin til å feie bort skrot.
- Ikke bruk enheten hvis du er trøtt eller påvirket av legemidler, narkotika eller alkohol.
- Bruk et nylonskjærehode som er uten skader. Hvis du treffer en stein eller annen hindring, må du stoppe motoren og sjekke nylonskjærehodet. Et nylonskjærehode som er slitt eller ubalansert, må aldri brukes.
F∅LG InsTrUKsJonEnE For BYTTE Av TILBEH∅r
- Ikke oppbevar i et lukket område der drivstoffdunst kan nå en åpen flamme fra varme vannvarmere, ovner, osv. Oppbevar alltid i et låst og godt ventilert område.
- Bruk bare selskapets originale utstyrsdeler ved service på enheten, da er du sikret sikker og riktig produktytelse. Disse delene er tilgjengelige fra forhandleren. Bruk av annet utstyr eller tilbehør kan utgjøre en mulig fare for brukeren, skade maskinen samt gjøre denne garantien ugyldig.
- Rengjør maskinen fullstendig, spesielt drivstofftanken, området rundt den og luftrenseren.
- Hold en avstand på minst 15 meter til andre som arbeider eller oppholder seg i nærheten.
- Den som nærmer seg en person som bruker maskinen, må tiltrekke seg dennes oppmerksomhet på en skånsom måte og forsikre seg om at vedkommende stopper motoren. Pass på at du ikke skremmer eller distraherer brukeren, slik at en farlig situasjon oppstår.
- Berør aldri nylonskjærehodet når motoren kjører. Hvis det er nødvendig å justere vernet eller nylonskjærehodet, må du stoppe motoren og forsikre deg om at nylonskjærehodet har stoppet å kjøre.
- Motoren skal være slått av när maskinen flyttes mellom arbeidsområder.
- Pass på at du ikke slår nylonskjærehodet mot steiner eller bakken. Urimelig røff behandling forkorter maskinens levetid og skaper utrygge forhold for deg og de som er rundt deg.
- Vær oppmerksom på deler som eventuelt løsner eller overopphetes. Hvis du merker at maskinen oppfører seg unormalt, må du umiddelbart stoppe driften og sjekke maskinen grundig. Hvis det er nødvendig, må du få en autorisert forhandler til å utføre service på maskinen. Fortsett aldri å betjene en maskin som har en mulig funksjonssvikt.
- Ved oppstart eller när motoren er i gang, må du aldri berøre varme deler som lydpotten, høyspenningsledningen eller tennpluggen.
- Når motoren har stoppet, er lydpotten fortsatt varm. Plasser aldri maskinen på steder der det er brennbare materialer (tørr gass osv.), brenngass, eller brennbare væsker.
- Vær spesielt oppmerksom ved bruk i regnvær eller like etter regnvær, fordi bakken kan være glatt.
- Før du utfører justeringer eller reparasjoner på maskinen, må du passe på å stoppe motoren og fjerne tennplugghetten fra tennpluggen.
- Hvis maskinen har vært lagret i lang tid, må du drenere drivstoff fra drivstofftanken og forgasseren, rengjøre delene, flytte maskinen til et trygt sted og bekrefte at motoren har kjølt seg ned.
- Utfør regelmessige inspeksjoner for å sikre trygg og effektiv drift. Kontakt en forhandler hvis du ønsker en grundig inspeksjon av maskinen.
- Hold maskinen unna brann eller gnister.
- ADVARSEL: Skjæreområdet er farlig også mens maskinen er i ferd med å stanse.
norsk

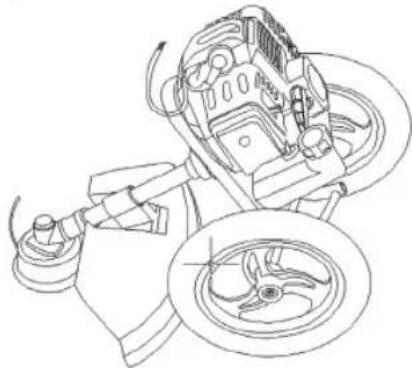

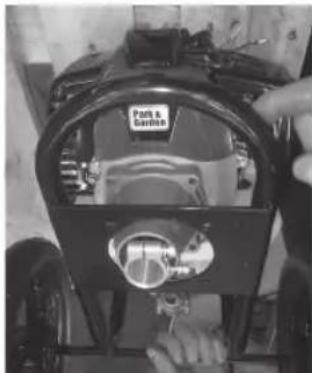

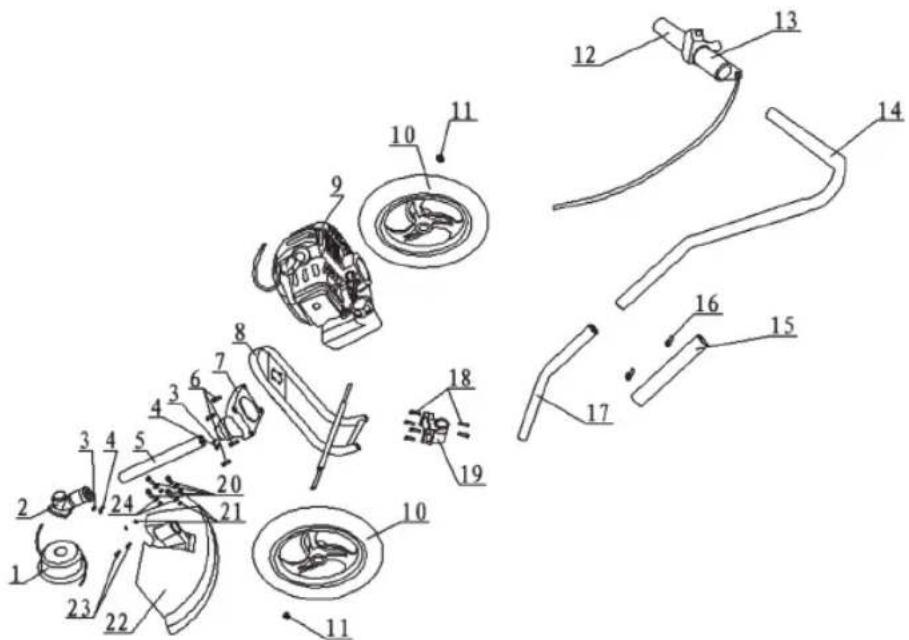

Trinn 1. Plasser koblingsfestet (7) på motoren (9) og deretter monter rammen (8) på koblingsfestet/motoren med 4 lange unbrako-skruer. Påse at den gjennomgående settskruen samsvarer med hullet i koblingsstangen (5)

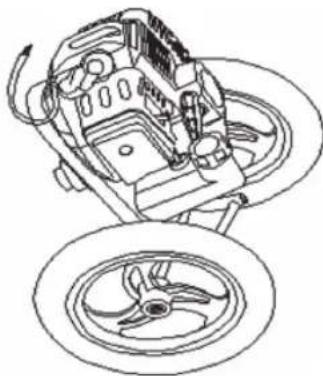

Trinn 2. Monter de 2 hjulene, plasser en flat skive på hver side av hjulene og skru på mutterne. Hjulene skal kunne bevege seg fritt.
Trinn 4. Monter koplingsstangen og fest boltene. Forsikre deg om at sporene i koplingen og akslingen passer godt i hverandre.
Trinn 5. Kople håndtaksstangen til midtstangen. Monter midtstangen til håndtaket og fest med bolter og muttere.

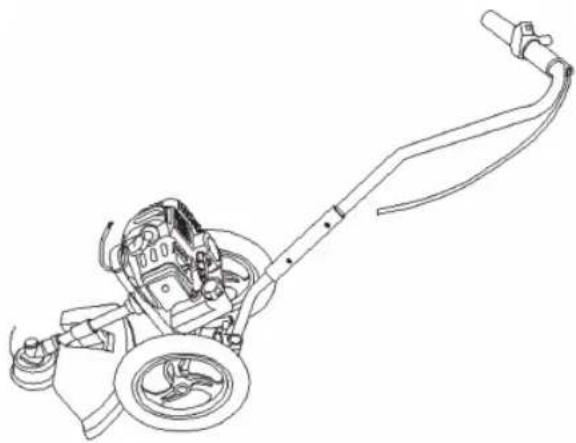

Trinn 6. Monter midtstangen til braketten gjennom koplingsfestet, juster til en egnet driftsposisjon.

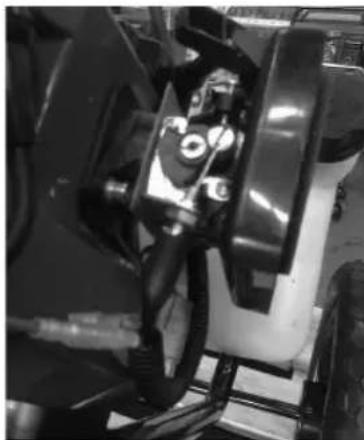

Trinn 7. Ta av luftfilterdekselet (2) for å lette montering av gasswire og ledningene.
Monter gasswire og ledninger. Stram inn eventuell slakke på wiren.
Monter så luftfilterdekselet på plass igjen.

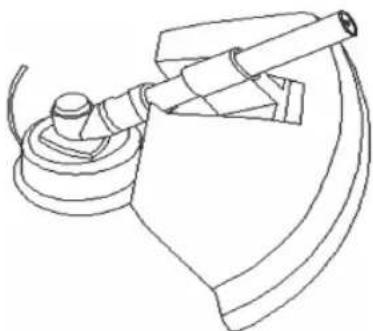

Steg 3. Montera avvisaren på skaftet.
forsikrer under eget ansvar at produktet
Produkt......Gresstrimmer
Merke....Park & Garden
Modell ...... PC01
overensstemmelse med normene
1806:2008
samt bestemmelser gitt i direktiv
2006/42/CE
sammen med husholdningsavfall.
for sikker behandling. Dette i henhold til WEEE
direktiv gjeldende fra August 2005.
Trondheim, 01.01.2011
andunwijkow
Daglig leder, Sivilingeniør Gisle Krigsvoll AS
Endringer
Tekst, bilder og data er gjeldende när denne bruksanvisningen går i trykken. Om gresstrimmeren skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen.
2011 © Sivilingeniør Gisle Krigsvoll AS
