Produkttyp Bilförstärkare
Märke JVC
Modell KS-AX3101
Utgångseffekt (normal) 250 W RMS x 1 kanal (4 Ω, ≤1% THD+N)
Utgångseffekt (brygga) 400 W RMS x 1 kanal (4 Ω, ≤1% THD+N)
Maximal utgångseffekt 800 W
Frekvensrespons 20 Hz - 200 Hz (+0 dB, -3 dB)
Ingångskänslighet 2 V (0,3 V - 6 V, variabel)
Ingångsimpedans 40 kΩ
Distorsion (THD) Mindre än 0,08% (vid 100 Hz)
Signal-brusförhållande 60 dBA (referens 1 W i 4 Ω)
Belastningsimpedans normal 2 Ω - 8 Ω
Belastningsimpedans brygga 4 Ω - 8 Ω
Matningsspänning DC 14,4 V (11 V - 16 V tillåten)
Jordningssystem Negativ jordning
Strömkrav Använd AWG 8 till AWG 4 för +B och GND
Mått (B x H x D) 222 mm x 51 mm x 212 mm
Vikt (ungefär) 1,83 kg
Säkerhetsfunktioner BTL-förstärkarkrets, flytande jordningssystem; skydd mot kortslutning, överhettning
Kylning Se till att ventilation finns; installera inte i slutna utrymmen
Inkluderade tillbehör Högtalaringångskontakt 3P x 1, monteringsskruvar φ4 x 20 mm x 4
Lämplig för Subwoofersystem (2 Ω - 8 Ω)
Installation Montera på fast yta (bagageutrymme, under sits); använd medföljande skruvar

Vanliga frågor - KS-AX3101 JVC

Vad är effekten på JVC KS-AX3101 förstärkaren?
KS-AX3101 levererar 250 W RMS x 1 kanal vid 4 Ω i normalt läge och upp till 400 W RMS x 1 kanal i bryggläge (4 Ω). Maximal effekt är 800 W.
Vilken högtalarimpedans kan jag använda?
I normalt läge accepterar förstärkaren högtalare på 2 Ω till 8 Ω. I bryggläge (bryggkoppling) krävs 4 Ω till 8 Ω. Använd högtalare med tillräcklig effekt.
Hur ansluter jag förstärkaren till en bilradio utan linjeutgång?
Om din bilradio saknar linjeutgång, använd HIGH INPUT-anslutningen. Anslut högtalaringången på förstärkaren till de positiva högtalarkablarna från radion. Den svarta ledningen (RECEIVER GND) ansluts till radiochassit.
Vad betyder POWER-indikatorn och vad gör jag om den inte lyser?
POWER-indikatorn (grön) lyser när förstärkaren är påslagen. Om den inte lyser, kontrollera säkringen, jordningen, spänningen (11-16 V) och att signalkällan är påslagen. Vid överhettning stängs förstärkaren av; låt den svalna.
Hur ställer jag in crossover-filtren?
CROSSOVER-filteromkopplaren har tre lägen: OFF (inget filter), LPF (lågpassfilter, 80 Hz) och HPF (högpassfilter, 150 Hz). För en subwoofer använd LPF, för fullregisterhögtalare OFF eller HPF.
Kan jag bryggkoppla förstärkaren för att få högre effekt?
Ja, KS-AX3101 stöder bryggläge. Anslut signalkällan till vänster (L) ingång och använd + och - anslutningarna på högtalarutgången för bryggkoppling. Minimimpedansen i bryggläge är 4 Ω.
Vilken kabelarea ska jag använda för strömförsörjningen?
För +B och GND anslutningar använd AWG 8 till AWG 4 (tvärsnitt 8 mm² till 21 mm²). För REM (fjärrkontroll) anslutning är AWG 18 till AWG 8 (0,8 mm² till 8 mm²) tillräckligt.
Varför hör jag brus eller brum?
Brus kan uppstå på grund av dålig jordning eller störningar. Se till att jordkabeln är ordentligt ansluten till en metalldel av bilen. Håll strömkablar borta från RCA-kablar och annan elektrisk ledning. Använd vid behov en bypass-kondensator.
Hur rengör och underhåller jag förstärkaren?
Torka bort damm från ventilationsöppningarna för att förhindra överhettning. Använd en mjuk trasa. Undvik fukt och metallföremål inuti apparaten. Montera inte isär förstärkaren; det finns inga användarservicebara delar.
Är förstärkaren lämplig för en 12V-installation?
Ja, förstärkaren arbetar på DC 14,4 V (nominellt) med ett tillåtet område på 11 V till 16 V. Systemet måste vara negativt jordat.

Användarfrågor om KS-AX3101 JVC

0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.

Ställ en ny fråga om denna apparat

E-postmeddelandet förblir privat: det används endast för att meddela dig om någon svarar på din fråga.

Inga frågor ännu. Var den första att ställa en.

Ladda ner instruktionerna för din Bilradio i PDF-format gratis! Hitta din manual KS-AX3101 - JVC och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KS-AX3101 av märket JVC.

BRUKSANVISNING KS-AX3101 JVC

Tack för att du köpt en JVC produkt.

Kontakta en "JVC IN-CAR ENTERTAINMENT"-återförsäljare eller ett företag som säljer aktuella monteringssatser angående eventuella frågor eller information om monteringssatser.

Säkerhetsföreskrifter....

- Stanna innan du utför mer komplicerade átgärder.

OBSERVERA OCH ANM

Denna enhet är utformad för att fungera på 12 V LIKSTRÖMSSYSTEM MED NEGATIV jordning.

JVC rekommenderar att en behörig tekniker anlitas för montering.
- Denna apparat använder en BTL (balanserad transformatorlös) förstärkarkrets och ett fl ytande jordningssystem. Tänk därför på det följande:
- Anslut inte högtalarnas "⊖" uttag till varandra.
- Anslut inte högtalarnas "⊖" uttag till metallkroppen eller bilens chassi.
- Linda in oanvända ledningar med isoleringsband för att skydda dem mot kortslutning.
- Om förlängningssladd används ska den vara så tjock och kort som möjligt. Anslut ordentligt och använd eltejp.
- Håll apparatens kablar på behörigt avstånd från antennen.
- Om en säkring går, så kontrollera först att inga kablar vidrör varandra så att en kortslutning kan inträffa och byt sedan ut den gamla säkringen mot en ny säkring med samma amperetal.
- Se till att grus, sand eller metallföremål inte tränger in i apparaten.
- Damma av ventilationshålen regelbundet så att värmen kan tränga ut.
- Långvarig ljudåtergivning från kassettbandspelaren, radion, CD-spelaren, den digitala ljudspelaren etc. med volymen inställd på hög nivå medan motorn är avslagen eller går på tomgång leder till att batteriet laddas ur.
- Enheten blir mycket varm. Var försiktig så att du inte rör vid enheten, inte bara när du använder den utan även efter du använt den. TA ALDRIG isär enheten eftersom den inte innehåller några enheter som du som användare själv kan utföra service på.

INSTALLATION

Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är lämpliga för just din bil.

A
Slutstegets placering På golvet i bagageutrymmet Under ett framsäte

  • Montera slutsteget på en fast yta, exempelvis i bagageutrymmet eller under framsätet.
  • Eftersom slutsteget avger värme bör det inte monteras i närheten av något lättantändligt material. Se också till att det inte monteras så värmeskingringen blockeras.
  • Montera inte enheten på ställen som utsätts för hög värme, som t.ex. nära ett varmluftsutsläpp eller i handskfacket, eller på sådana isolerade ställen som under bilmattan, där värmen inte kan spridas.
  • Om slutsteget monteras under ett framsäte, så se noga till att ingen kabel till slutsteget kan komma i kläm vid justering av sätet.

B
B Montering av slutsteget Medföljande skruv φ 4 × 20 mm Borrat hål

  • Kontrollera att du använder de medföljande skruvarna när du monterar apparaten.
  • Om andra skruvar används finns det risk för att slutsteget lossnar eller att delar under bilgolvet skadas.
  • Innan du borrar hål i bagageluckan för att installera enheten, ska du kontrollera att det finns tillräckligt med plats på undersidan, så att hålen inte går in i bränsletanken eller i någonting annat.

STRÖMFÖRSÖRJNING

Varning

Låt batteriets negativa pol vara frånslagen för att förhindra kortslutningar när du utför anslutningar.

  • Om en strömkabel (köps separat) används, så var noga med att placera säkring nära batteriet enligt bilden.
  • Anslut ledningskabeln (strömkabeln) för strömförsörjning direkt till kopplingen "⊕" på batteriet, men inte förrän alla övriga anslutningar är gjorda.

Följande typer av ledningskabel bör användas för anslutning till kopplingarna POWER.

• + B och GND: AWG 8 till AWG 4 (Med en tvärsnittsarea på ca. 8 mm² till 21 mm²)
- REM: AWG 18 till AWG 8 (Med en tvärsnittsarea på ca. 0,8 mm 2 till 8 mm 2 .)

a) När du använder en JVC bilmottagare med fjärrkabel, anslut den till REM-uttaget på enheten.
⑥ När du ansluter en enhet utan fjärrkabel, anslut till bilens tillbehörskrets, som aktiveras av tändningsnyckeln. I detta fall kan det höras brus när bilmottagaren sätts på eller stängs av. Du kan undvika detta brus genom att inte sätta på eller stänga av själva bilmottagaren. Du kan sätta på eller stänga av bilmottagaren samtidigt som du vrider på/av tändningsnyckeln.

POLANSLUTNINGAR

Fäst varje anslutningskabel ordentligt genom att dra åt medföljande skruv vid varje pol med hjälp av en lämplig skruvmejsel enligt bilden.

- Använd ringkopplingar (medföljer ej) för säker anslutning.

Anmärkningar

  • Se till att skruven dras åt ordentligt för att undvika anslutningsbrott.
  • Undvik att dra åt för hårt, eftersom det kan orsaka skada på skruven eller spåret i skruvhuvudet.

JVC KS-AX3101 - Anmärkningar - 1

HÖGTALARSYSTEM

Anmärkningar

  • Anslut inte högtalarens minuskontakter "⊖" till en gemensam punkt.
  • Om samma kabel används för både vänster/höger eller främre/bakre högtalaranslutning kan slutsteget inte användas. Använd alltid separata kablar till varje högtalare. Dra om sladdarna om så är fallet.
  • Använd högtalare med en impedans på 2 Ω till 8 Ω (4 Ω till 8 Ω: vid användning i överkopplingsläge).
  • Använd högtalare med tillräcklig kapacitet för slutsteget.

Följande typer av ledningskabel bör användas för anslutning till kopplingarna SPEAKER OUTPUT.

KS-AX3104/KS-AX3102: AWG 18 till AWG 12 (Med en tvärsnittsarea på ca. 0,8 mm² till 3,3 mm²).

KS-AX3101D: AWG 18 till AWG 8 (Med en tvärsnittsarea på ca. 0,8 mm² till 8 mm²).

Bästa kund!

Denna apparat överensstämmer med gällande EU-direktiv och standarder beträffande elektromagnetisk kompatibilitet och elsäkerhet.

Europarepresentant för Victor Company of Japan, Limited är: JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Tyskland

JVC KS-AX3101 - Bästa kund! - 1

Produkter
JVC KS-AX3101 - Bästa kund! - 2
Batterl

Information för användare gällande bortskaffning av gammal utrustning och batterier [Gäller endast EU-länder]

Dessa symboler anger att produkter och batterier med denna symbol inte ska kasseras som vanligt hushållsavfall, när de inte ska användas mer.

Om du vill kassera denna produkt och batteri, så ska detta göras i enlighet med den lagstiftning som gäller i landet och kommunen där du bor.

Genom att avyttra denna produkt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskliga hälsan.

Observera!

Märkningen Pb under symbolen för batterier indikerar att detta batteri innehåller bly.

Anslutningssättet varierar beroende på hur många högtalare som ska användas i bilen. Välj lämpligt anslutningssätt enligt de kopplingsscheman som visas nedan.

Anmärkningar

  • Utför alla anslutningar ordentligt. Lösa kontakter kan alstra värme, till följd av kontaktmotständ m.m., vilket medför en olycksrisk.
  • Dra anslutningskablarna under bilens mattor för att förhindra oavsiktlig losskoppling.
    A När bilstereon är försedd med linjeutgångar.
    B När bilstereon INTE är försedd med linjeutgångar.

KS-AX3104
JVC KS-AX3101 - Anmärkningar - 1

JVC KS-AX3101 - Anmärkningar - 2

KS-AX3102
KS-AX3101D
JVC KS-AX3101 - Anmärkningar - 3

  • Anslut kablarna på högtalarinmatningskontakten till lämpliga positiva högtalarkablar och höljet*1 på bilstereon.
  • Täck över kopplingarna på oanvända negativa högtalarkablar på bilstereon med isoleringstejp för att förhindra kortslutningar.

•¹Exempel: jordanslutning

KS-AX3104

System med 4 högtalare—Normal koppling

- Använd högtalarna med en impedans på 2 Ω till 8 Ω.

B Ingångskoppling för högtalare.

System med 2 högtalare och subwoofer—Bridge Mode (Överkopplingsläge)

  • Använd högtalarna med en impedans på 2 Ω till 8 Ω.
  • Använd subwoofern med en impedans på 4 Ω till 8 Ω.

B Ingångskoppling för högtalare.

System med 2 högtalare—Bridge Mode (Överkopplingsläge)

  • Använd högtalarna med en impedans på 4 Ω till 8 Ω.
  • Se till att ansluta linjeutgången från mottagaren till vänster (L) uttag på enheten.

B Ingångskoppling för högtalare.

KS-AX3102

System med 2 högtalare—Normal koppling

- Använd högtalarna med en impedans på 2 Ω till 8 Ω.

JVC KS-AX3101 - System med 2 högtalare—Normal koppling - 1
JVC-bilmottagare etc.

B Ingångskoppling för högtalare.


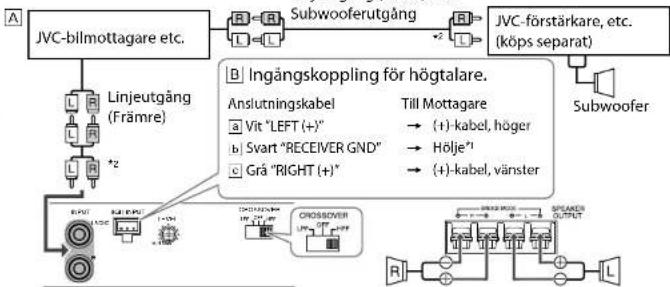

2-högtalarsystem plus subwoofer

- Använd högtalarna med en impedans på 2 Ω till 8 Ω.

Linjeutgång (Bakre) eller

Subwoofersystem—Bridge Mode (Överkopplingsläge)

- Använd högtalarna med en impedans på 4 Ω till 8 Ω.

JVC KS-AX3101 - Subwoofersystem—Bridge Mode (Överkopplingsläge) - 1
JVC-bilmottagare etc.

B Ingångskoppling för högtalare.
JVC KS-AX3101 - Subwoofersystem—Bridge Mode (Överkopplingsläge) - 2

System med 2 högtalare (2 förstärkare)—Bridge Mode (Överkopplingsläge)

  • Använd högtalarna med en impedans på 4 Ω till 8 Ω.
  • Se till att ansluta linjeutgången från mottagaren till vänster (L) uttag på enheten.

JVC KS-AX3101 - System med 2 högtalare (2 förstärkare)—Bridge Mode (Överkopplingsläge) - 1
JVC-bilmottagare etc.

B Ingångskoppling för högtalare.
JVC KS-AX3101 - System med 2 högtalare (2 förstärkare)—Bridge Mode (Överkopplingsläge) - 2

KS-AX3101D

Subwoofersystem

- Använd högtalarna med en impedans på 2 Ω till 8 Ω.

JVC KS-AX3101 - Subwoofersystem - 1
JVC-bilmottagare etc.

JVC KS-AX3101 - Subwoofersystem - 2

B Ingångskoppling för högtalare.
JVC KS-AX3101 - Subwoofersystem - 3

TWO 3V 10V 10V 10V SWEAKER OUTPUT B Subwoofer

KS-AX3101D

2-subwoofersystem (2 förstärkare)

  • Använd högtalarna med en impedans på 2 Ω till 8 Ω.
  • Signaler inmatade via ingångarna INPUT matas ut via förförstärkarutgångarna PRE OUT.

2-subwoofersystem

- Använd högtalarna med en impedans på 4 Ω till 8 Ω.

5-högtalarsystem plus subwoofer — 5.1-kanals (3 förstärkare)

  • Använd högtalarna med en impedans på 2 Ω till 8 Ω.
  • Se till att ansluta linjeutgången från mottagaren till vänster (L) uttag på enheten.

REGLAGE

KS-AX3104

KS-AX3102
JVC KS-AX3101 - REGLAGE - 2

KS-AX3101D
JVC KS-AX3101 - REGLAGE - 3

POWER-lampa

Den gröna indikatorn lyser medan slutsteget är påslaget.

|B| Gränsfilterbrytare (CROSSOVER)

OFF: Denna position ska normalt väljas. Reglaget ställdes in i detta läge före slutstegets leverans från fabriken.

LPF: Ställ in brytaren på detta läge när du vill sätta på LPF (lågpassfilter)-brytaren. Ett lågpassfilter överför frekvenser på under 80 Hz.

HPF: Ställ in brytaren på detta läge när du vill sätta på HPF (högpassfilter)-brytaren. Ett högpassfilter överför frekvenser på över 150 Hz.

© Ingàngsnivâreglage (LEVEL)

Ingångsnivån kan justeras med detta reglage när enheten är ansluten till annan käll-utrustning. Justera nivån medan du lyssnar på ljudet som spelas. Detta reglage förinställdes på MIN, innan slutsteget levererades från fabriken.

D BASS BOOST-reglage

Vrid här för att ställa in förstärkning av frekvensen 45 Hz inom området 0 dB till +18 dB. Justera nivån medan du lyssnar på ljudet som spelas. Detta reglage förinställdes på MIN, innan slutsteget levererades från fabriken.

|E| LPF-reglage (lågpassfilter)

Justera brytfrekvensen (lägpassfiltret släpper genom frekvenser som är lägre än brytfrekvensen) inom intervallet 50 Hz till 200 Hz. Justera nivån medan du lyssnar på ljudet som spelas. Reglaget är förinställt på 50 Hz när enheten levereras.

FELSÖKNING

POWER-lampan lyser inte.

  • Kontrollera säkringarna och byt ut en säkring som har smält.
  • Anslut jordkabeln ordentligt till en metalldel i bilen.
  • Slå på utrustningen ansluten till slutsteget.
  • Bekräfta att batterispänningen är den rätta (11 V till 16 V).
  • Använd ett relä om anläggningen använder sig av för många förstärkare.
  • Lämna slutsteget avslaget för att låta det svalna, om det blivit ovanligt varmt.

Inget ljud.

  • Kontrollera anslutningarna för strömförsörjning (se "STRÖMFÖRSÖRJNING" på sid.1).
  • Anslut kablar med RCA-kontakter till ingångarna INPUT eller en högtalarinmatningskontakt till kopplingen HIGH INPUT.
  • Kontrollera högtalaranslutningarna och inställningen av filterväljaren för övergångsfrekvens (CROSSOVER) (se "HÖGTALARANSLUTNINGAR" på sidan 2).

Det hörs störningar från omformaren.

  • Håll kablar för strömanslutning (POWER) borta från RCA-kablarna.
  • Håll RCA stiftkablarna borta från övriga elkablar i bilen.
  • Anslut jordkabeln ordentligt till en metalldel i bilen
  • Se till att de negativa högtalarkablarna inte vidrör bilens underrede.
  • Anslut en förbikopplingskondensator över tillbehörsomkopplarna (försignalhorn, fläkt, o.dyl.).

Ljudstörningar uppstår när slutsteget ansluts till en AM (MV/LV)-radiomottagare.

- Dra samtliga kablar till slutsteget på avstånd från antennkabeln.

SPECIFICATIONER

KS-AX3104 KS-AX3102 KS-AX3101D
Uteffekt• Normal koppling:Signal-brusförhållande60 W RMS × 4 kanaler vid 4 Ω och ≤ 1% THD + N76 dBA (referens: 1 W till 4 Ω)65 W RMS × 2 kanaler vid 4 Ω och ≤ 1% THD + N76 dBA (referens: 1 W till 4 Ω)250 W RMS × 1 kanaler vid 4 Ω och ≤ 1% THD + N60 dBA (referens: 1 W till 4 Ω)
Uteffekt• Normal koppling:• Bridge Mode(Överkopplingsläge):90 W RMS × 4 kanaler vid 2 Ω och ≤ 1% THD + N150 W RMS × 2 kanaler vid 4 Ω och ≤ 1% THD + N90 W RMS × 2 kanaler vid 2 Ω och ≤ 1% THD + N150 W RMS × 1 kanaler vid 4 Ω och ≤ 1% THD + N400 W RMS × 1 kanaler vid 2 Ω och ≤ 1% THD + N—
Maxuteffekt 800 W (400 W × 2)400 W 800 W
Belastningsimpedans• Normal koppling:• Bridge Mode(Överkopplingsläge):4 Ω (2 Ω till 8 Ω tolerans)4 Ω (4 Ω till 8 Ω tolerans)4 Ω (2 Ω till 8 Ω tolerans)4 Ω (4 Ω till 8 Ω tolerans)4 Ω (2 Ω till 8 Ω tolerans)—
Frekvensrespons5 Hz till 50 000 Hz (+0 dB, -3 dB)5 Hz till 50 000 Hz (+0 dB, -3 dB)20 Hz till 200 Hz (+0 dB, -3 dB)
Ingångskänslighet/impedans2 V/21 kΩ (0,3 V till 6 V, variabel)2 V/21 kΩ (0,3 V till 6 V, variabel)2 V/40 kΩ (0,3 V till 6 V, variabel)
DistortionMindre än 0,04% (vid 1 kHz)Mindre än 0,04% (vid 1 kHz)Mindre än 0,08% (vid 100 Hz)
StrömförsörjningLikström 14,4 V (11 V till 16 V tolerans)Likström 14,4 V (11 V till 16 V tolerans)Likström 14,4 V (11 V till 16 V tolerans)
JordningssystemNegativ jorddNegativ jorddNegativ jordd
Mätt (B × H × D)335 mm × 51 mm × 212 mm202 mm × 51 mm × 212 mm222 mm × 51 mm × 212 mm
Vikt (cirka)2,43 kg1,52 kg1,83 kg
Medföljande tillbehörIngångskoppling för högtalare 3P × 2Monteringsskruv φ 4 × 20 mm × 4Ingångskoppling för högtalare 3P × 1Monteringsskruv φ 4 × 20 mm × 4Ingångskoppling för högtalare 3P × 1Monteringsskruv φ 4 × 20 mm × 4

Design och specifikationer kan ändras utan föreåenda meddelande.

Manualassistent
Drivs av Anthropic
Väntar på ditt meddelande
Produktinformation

Märke : JVC

Modell : KS-AX3101

Kategori : Bilradio
