Produkttyp	Bärbar dator
Märke	Acer
Modell	TravelMate 4750G
Mått (B x D x H)	Cirka 34,2 x 24,5 x 3,42 cm
Vikt	Cirka 2,5 kg
Skärmtyp	LED LCD 15,6 tum
Processor	Intel Core i5 (generation beroende på modell)
RAM-minne	4 GB eller 8 GB DDR3 (utbyggbart)
Hårddisk	500 GB eller mer SATA
Strömförsörjning	Nätadapter 19 V, inbyggt litiumjonbatteri
Anslutningar	Gigabit Ethernet, Wi-Fi, Bluetooth (beroende på modell)
Portar	3x USB 2.0, HDMI, VGA, hörlurs/mikrofonuttag, kortläsare
Huvudfunktioner	Inbyggd webbkamera, stereohögtalare, styrplatta, optisk DVD±RW-enhet
Säkerhet	Kensington-låsplats
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Undvik vätskor.
Reservdelar och reparerbarhet	Batteri, hårddisk, RAM tillgängliga underifrån; optisk enhet utbytbar
Användningsmiljö	Temperatur: 5°C till 35°C (i drift), luftfuktighet: 20% till 80%

Vanliga frågor - TRAVELMATE 4750G ACER

Hur slår jag på och stänger av datorn?

Tryck på strömknappen som sitter uppe till vänster på tangentbordet. För att stänga av, använd Start-menyn > Stäng av.

Hur använder jag styrplattan?

Styrplattan fungerar som en mus: flytta fingret för att peka, tryck på vänster och höger knapp för att klicka. Du kan aktivera/inaktivera den med Fn+F7.

Hur justerar jag skärmens ljusstyrka?

Använd tangenterna Fn+▷ (öka) och Fn+◁ (minska). Solikonen finns på piltangenterna.

Hur ansluter jag en extern bildskärm?

Anslut VGA- eller HDMI-kabeln till motsvarande port och tryck sedan på Fn+F5 för att växla mellan intern skärm, extern eller båda.

Hur använder jag HDMI-porten?

HDMI-porten gör det möjligt att ansluta datorn till en TV eller projektor för visning av högupplöst video. Anslut helt enkelt HDMI-kabeln.

Hur byter jag ut batteriet?

Stäng av datorn, koppla bort adaptern. Vänd enheten, skjut batterilåset och tryck på frigöringsspärren för att ta bort batteriet. Sätt i det nya batteriet och lås.

Hur rengör jag skärmen och tangentbordet?

Använd en mjuk, torr trasa för skärmen. För tangentbordet kan du använda tryckluft eller en lätt fuktad trasa (utan överskott). Undvik vätskor.

Hur återställer jag datorn till fabriksinställningarna?

Gå till Start > Alla program > Acer > Acer eRecovery Management. Följ instruktionerna för att återställa fabriksinställningarna. Säkerhetskopiera dina data först.

Hur lägger jag till RAM-minne?

Stäng av datorn, ta bort batteriet. Öppna minnesfacket på baksidan. Sätt i en kompatibel DDR3-modul med haket i rätt riktning. Stäng och sätt tillbaka batteriet.

Vad gör jag om datorn inte startar?

Kontrollera att nätadaptern är ansluten och att strömindikatorn lyser. Prova att ta bort batteriet och starta med nätström. Om inget händer, kontakta Acer support.

BRUKSANVISNING TRAVELMATE 4750G ACER

När du har satt upp datamaskinen som visas på affischen, låt oss ta en rundtur i din nya Acer-bärbara dator.

Vy ovanifrån

Vi vill tacka för att du har valt en bärbar Acer-dator som kommer att uppfylla dina krav på bärbar datorbehandling.

Bruksanvisningar

För att hjälpa dig använda din bärbara Acer-dator har vi skapat ett antal bra bruksanvisningar:

I instruktionsfoldern beskriver vi hur du kommer igång med installationen av datorn.

I TravelMate-serien Allmän användarguide finns användbar information som är gemensam för alla modeller i produktserien TravelMate. Den tar upp grundläggande teman som användning av tangentbord, ljud osv. Det är viktigt att du förstår att Allmän användarguide ibland hänvisar till funktioner och detaljer som bara finns på vissa modeller i serien, och inte nödvändigtvis just den modell som du köpt. I dessa fall påpekas detta i texten med formuleringar som "endast för vissa modeller".

I Snabbguiden får du en introduktion till grundläggande funktioner och detaljer i datorn. Om du vill ha mer information om hur datorn kan göra dig mer produktiv, se TravelMate-serien Allmän användarguide. Den bruksanvisningen innehåller detaljerad information om ämnen som systemverktyg, återhämtning av data, utökningsmöjligheter och felsökning. Dessutom innehåller den information om garanti samt allmänna bestämmelser och säkerhetsföreskrifter som gäller din dator. Den finns tillgänglig i portabelt dokumentformat (PDF) i datorn när den levereras. Följ de här anvisningarna för att visa den:

1 Klicka på Start > Alla program > Dokumentation. 2 Klicka på TravelMate Generic User Guide.

Obs! Adobe Reader krävs för att visa filen. Om Adobe Reader inte är installerat i datorn kan du klicka på TravelMate Generic User Guide för att först köra installationsprogrammet för Adobe Reader. Följ anvisningarna på skärmen för att slutföra installationen. Anvisningar om hur du använder Adobe Reader finns i menyn Hjälp och support.

När du har installerat datorn, enligt illustrationen i instruktionsfoldern, vill vi beskriva din nya bärbara Acer-dator.

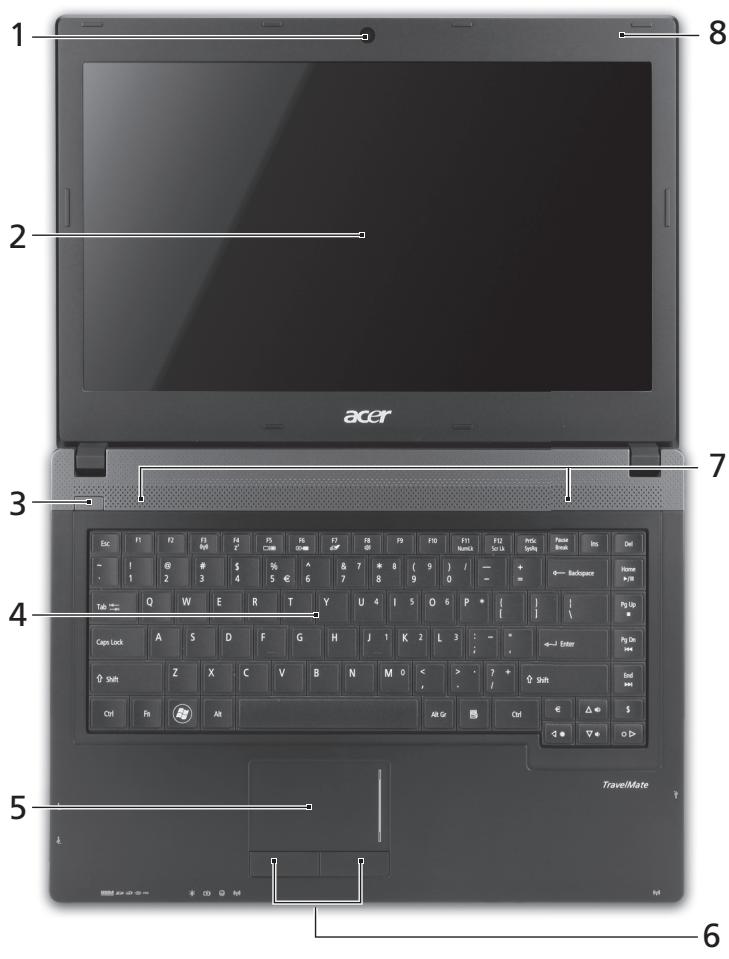

Vy över ovansidan

#	Ikon	Objekt	Beskrivning
1		Integrerad webbkamera	Webbkamera für videokommunikation.
2		Bildskärm	Kallas även Liquid-Crystal Display (LCD), visar utdata från datorn (konfigurationen kan variera mellan olika modeller).
3	Ø	Av-/på-knapp/ indicator	Slår på och stänger av datorn. Anger om datorn är av eller på.
4		Tangentbord	För inmatning av data i datorn.
5		Pekplatta	Beröringskänslig pekenhet som fungerar som en datormus.
6		Klickknappar (vänster och höger)	Vänster och höger knapp fungerar som vänster och höger musknapp.
7		Högtalare	Avger utgående stereoljud.
8		Mikrofon	Inbyggd mikrofon für ljudinspelning.

Snabbknappar

Datorn använder snabbknappar eller knappkombinationer för att komma åt de flesta av datorns kontroller, t.ex. skärmens ljusstyrka och volym.

Du aktiverar snabbknappar genom att hålla ned innan du trycker på den andra knappen i snabbknappskombinationen.

Snabbknapp	Ikon	Funktion	Beskrivning
+Fn> + <F3>	(◇◇)	Kommunikation	Aktiverar/avaktiverar datornsCOMMunikationsenheter.
+Fn> + <F4>	Z²	Viloläge	Placerar datorn i viloläge.
+Fn> + <F5>	□□□	Växla bildskärm	Växlar visning mellan datornsbildskärm och en externmonitor (i förekommande fall)och båda.
+Fn> + <F6>	□□□	Skärmslättare	Stänger av bildskärmensbakgrundsbelynsning För attspara ström. Återgå genom atttrycka på en valfri knapp.
+Fn> + <F7>	◇◇	Aktivera/avaktiverapekplatta	Aktiverar/avaktiverar deninterna pekplattan.
+Fn> + <F8>	哟	Aktivera/avaktiverahögtalare	Sätter på/stänger av högtalarna.
+Fn> + <D>		Öka lusstyrkan	Ökar bildskärmens lusstyrka.
+Fn> + <Δ>		Minska lusstyrka	Minskar bildskärmens lusstyrka.
+Fn> + <Δ>		Höj volymen	Höjer högtalarvolymen.
+Fn> + <V>		Sänk volymen	Sänker högtalarvolymen.
+Fn> + <Home>	/II	Spela upp/pausa	Spelar upp eller paasar en vald mediefil.
+Fn> + <Pg Up>	■	Stopp	Stoppar upspelning av vald mediefil.
+Fn> + <Pg Dn>	▲	Föregående	Återgår till föregående mediefil.
+Fn> + <End>	▲	Nästa	Hoppar till:nästa mediefil.

Vy över stängd framsida

#	Ikon	Objekt	Beskrivning
1	HILIMM MULTIMEDICRGHD S2D PRO	Flera-i-1-kortläsare	Avsedd für Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO), xD-Picture Card (xD). Obs: Tryck für att ta bort/sättia i kortet. Endast ett enda kort kan vara aktiv ét gängen.
2		På-indikator	Anger om datorn är av eller på.
		Batteriindikator	Anger status für datorns batteri. 1. Laddar: Lyser med orange sken\ när batteriet laddas. 2. Fulladdad: Lyser blätt dà datorn Är ansluten till nätström.
		Hårdiskindikator	Tänds:när hårdisken är aktiv.
		Kommunikationsindikator	Anger status für datorns trådlösa anslutningsenhet.
3		Kommunikationstangent	Aktiverar/avaktiverar datorns kommunikationsenheter.

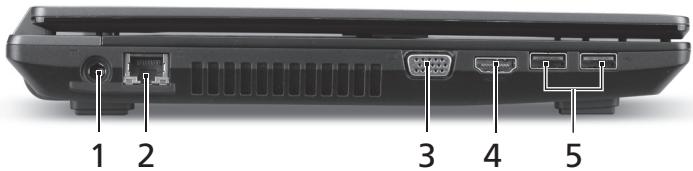

Vy från vänster

#	Ikon	Objekt	Beskrivning
1		DC in-anslutning	Ansluts till en växelströmsadapter.
2		Ethernet-port (RJ-45)	Ansluts tillett Ethernet 10/100/1000-baserat nätverk.
3		Port für extern bildskärm (VGA)	Anslutting tillen visningsenhet(t.ex. extern bildskärm, LCD-projektor).
4	HOMI	HDMI-port	Har stödfor digitala videoansluttingar avhögdefinitionstyp.
5		USB 2.0-portar	Anslutting for USB 2.0-enheter (t.ex.USB-mus, USB-kamera).

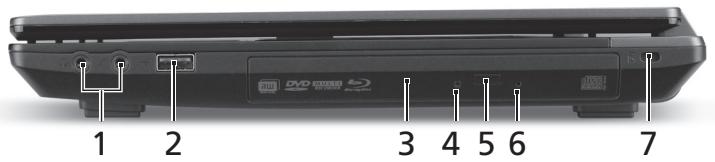

Vy framifrån

#	Ikon	Objekt	Beskrivning
1		Mikrofoningång	Anslutting für externa mikrofoner.
	Ω	Utgång für hörllurar/ Högtalare	Ansluter till ljudenheter (t.ex. Högtalare, hörllurar).
2		USB 2.0-port	Ansluts till USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
3		Optisk enchet	Inbyggd optisk enchet für CD- eller DVD-skivor.
4		Åtkomstindikator För optisk enchet	Tändsningen den optiska encheten är aktiv.
5		Utmatningsknapp För optisk enchet	Matar ut skivan från den optiska lüssenheten.
6		Häl对不起 mekanisk ummatning	Matar ut enchetsfcket对不起 den optiska encheten)när datorn är avständg.Obs: För in spetsen på att gem i det mekaniska utmatningshålet for att mata ut det optiska enchetsfcket;när datorn är avslagen.
7	K	Skåra对不起 Kensingtonlås	Ansluts tillett Kensington-kompatibelt datorskyddslås.Obs:Lagg datorns lasyvajer runt ett fast foremål, t.ex. att bord erller handtaget till en låst skrivbordslåda. Sätt in låset i uttaget och lås det sedan genom att vrida om nyckeln. Vissa modeller ar dock nyckellösa.

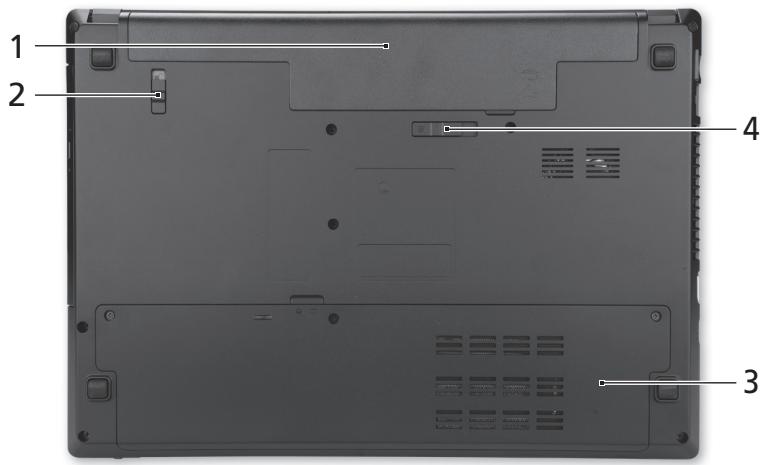

Vy underifrån

#	Ikon	Objekt	Beskrivning
1		Batterifack	Avsett für datorns batteripack.
2		Batterilås	Låser batteriet på plats.
3		Hårdiskfack	Utrémme für datorns hårdisk (fastskruvad).
		Minnesfack	Här finns datorns huvudminne.
4		Hake für frigöring av batteriet	Frigör batteriet före borttagning.

Miljö

• Temperatur:

Vid drift: 5°C till 35°C. Utom drift: -20°C till 65°C.

• Luftfuktighet (icke-kondenserande):
• Vid drift: 20% till 80%. Utom drift: 20% till 80%.
