MANUALE UTENTE TRAVELMATE 4750G ACER

Avverenze preliminari

Grazie per aver scelto il notebook Acer, la scelta ideale per poter lavorare in piena libertàanche in movimento.

Le guide disponibili

Sono state realizzate delle guide per assistere l'utente nell'uso del notebook Acer:

Innanzitutto, il manifesto aiuta a splificare la cofignurazione del computer.

La Manale utente generale Serie TravelMate contiene informazioni utili per tutti i modelli della seriese TravelMate. Copre gli argomenti base come ad esempio Empowering Technology di Acer, l'uso della tastiera e dell'audio, ecc. A causa della sua natura, la Manale utente generale menzionata in precedenza a volte fa riferimento a funzioni o caratteristiche presenti solamente in alcuni modelli della series, ma non necessariamente del modello acquistato. Per quello motivo alcuni elementi nel testo sono indicati con "solo per alcuni modelli".

La Guida rapida presenta le caratteristiche e le funzioni principali del nuovo computer. Per altre nozioni su come il vostro computer può aiutarvi a divertare ancora più produttivi, consultate la Manale utente generale Serie TravelMate. Questa guida contiene informazioni dettagliate su argomenti come utilità delsystema, ripristino dei dati, opzioni di espansione e ricerca guasti. Contiene inoltre informazioni sulla garanzia, le norme e gli standardi di riferimento e le avventenze per la sicurezza del vostro notebook. è disponibile nel formato PDF e viene fornita migliorata nel notebook. Per accedervi seguite questti passaggi:

1 Fare clc su Start Programmi Documentazione.
2 Fare clsc su TravelMate Generic User Guide.

Note: Per visualizzare il file, è necessario che sul computer sia installato Adobe Reader. Se Adobe Reader non è installato sul computer,fareclc suTravelMate Generic User Guide per eseguire il programma di installatione di Adobe Reader.Per completare I'installazione, atteneri alle istruzioni visualizzate sullo schermo. Per istruzioni sull'uso di Adobe Reader, consultare il menu Guida in linea e supporto tecnico.

Presentazione del notebook Acer

Dopo aver configurato il computer come illustrato nel manifesto, far riferimento alla presente documentazione per la presentazione del nuovo notebook Acer.

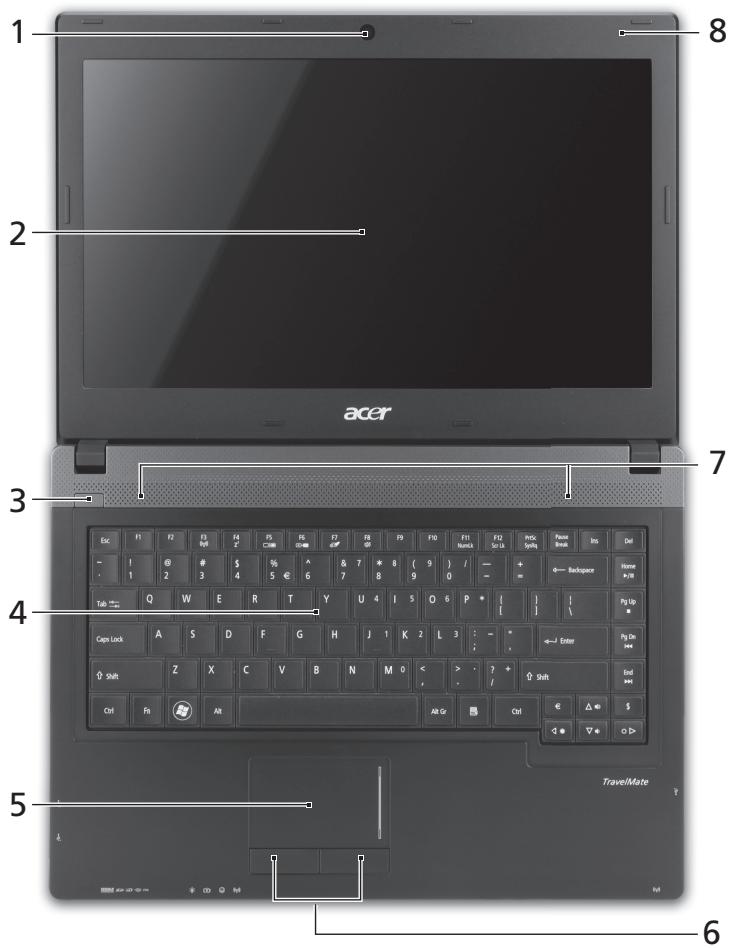

Vista dall'alto

#	Icona	Voce	Descrizione
1		Webcam integrata	Web camera per la comunità video.
2		Display	Grande display a cristalli liquidi (Liquid-Crystal Display; LCD), per una visualizzazione confortevole (la configurazione può variare in relazione al modello).
3		Pulsante di accensione/indicatore	Accende/spegne il computer. Indicano lo stato di accensione/alimentazione del computer.
4		Tastiera	Per l'immissione di dati sul computer.
5		Touchpad	Dispositivo di puntoamento sensibile al tocco con funzioni simili a quella di un comune mouse.
6		Tasti cli(csinistra e destra)	I tasti destra e sinistra hanno le stesse funzioni dei tasti destra e sinistra del mouse.
7		Altoparlanti	Emette l'uscita audio stereo.
8		Microfono	Microfono interno per la registrazione di audio.

Tasti di scelta rapida

Il computer utilizes tasti di scelta o le combinazioni di tasti per l'accesso a multi controlli del computer come luminosità dello schermo e uscita volume.

Per attivare i tasti di scelta rapida, tenere premuto < Fn> e premere l'altro tasting della combinazione.

Tasti di scelta rapida	Icona	Funzione	Descrizione
+Fn> + <F3>	(◇◇)	Comunicazioni	Attiva/disattiva i dispositivi di comunità del computer.
+Fn> + <F4>	Z2	Sospensione	Attiva la modalità sospensione del computer.
+Fn> + <F5>	□□□	Passaggio da uno schermo all'altro	Consente la commutazione in uscita display tra video del display o monitor esterno (se collegato) e entrambi.
+Fn> + <F6>	+◆■	Schemo vuoto	Disattiva la retroilluminazione dello schermo per risparmiare energia. Premere un+tastQLualsiassi per tornare allo stato precedente.
+Fn> + <F7>	24	Attivazione e disattivazione del touchpad	Attiva e disattiva il touchpad interno.
+Fn> + <F8>	35	Attivazione e disattivazione degli altoparlanti	Attiva e disattiva gli altoparlanti.
+Fn> + <D>	6	Aumento della luminosità	Aumenta la luminosità dello schermo.
+Fn> + <Δ>	7	Riduzione della luminosità	Riduce la luminosità dello schermo.
+Fn> + <Δ>	8	Aumento del volume	Aumenta il volume.
+Fn> + <V>	9	Riduzione del volume	Riduce il volume.
+Fn> + <Home>	10/11	Play/Pausa	Riproduce o sospende la riproduzione del file multimediae selezionato.
+Fn> + <Pg Up>	■	Interrompi	Interrompe la riproduzione del file multimediae selezionato.
+Fn> + <Pg Dn>	■	Precedente	Per passare al file multimediae precedente.
+Fn> + <Fine>	■	Avanti	Per passare al file multimediae successivo.

Vista frontale in dettaglio

#	Icona	Vocé	Descrizione
1	MULTIMEDICARD PRO	Lettore di schede multi-in-1	Supporta Secure Digital (SD), MultiMediaCard (MMC), Memory Stick Pro (MS PRO), xD-Picture Card (xD). Note: Premere per rimuovere/installare la sched. è possibile utilizzare una sola schedà di memoria alla volta.
#	Icona	Voce	Descrizione
2		Indicatore di accensione/ alimentazione	Indicano lo stato di accensione/ alimentazione del computer.
		Indicatore batteria	Indica lo stato della batteria del computer. 1. In carica: Luce di colore giallo quando la batteria è in ricarica. 2. Completamente carica: Luce di colore blu quando è nella modalità CA.
		Indicatore disco rigido	Si accende quando l'unità disco rigido è attiva.
		Indicatore comunicazione	Indica lo stato della connettività wireless del computer.
3		Interruttore comunicazioni	Attiva/disattiva i dispositivi di comunicazione del computer.

Vista da sinistra

#	Icona	Voce	Descrizione
1		Jack CC-in	Per il collegamento all'adattatore CA.
2		Porta Ethernet (RJ-45)	Per il collegamento a una rete con Ethernet 10/100/1000.
3		Porta display esterno (VGA)	Effettua il collegamento a un dispositivo di visualizzazione (ad es., monitor esterno, proiettre LCD).
4	HOMI	Porta HDMI	Supporta il collegamento per video digitali ad alta definizione.
5		Porte USB 2.0	Per il collegamento a dispositivi USB 2.0 (ad es., mouse USB, fotocamera USB).

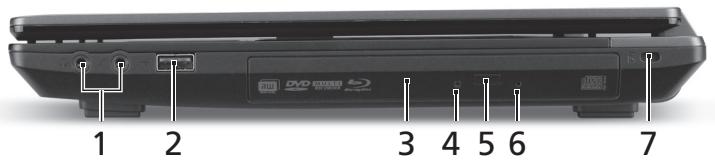

Vista da destra

#	Icona	Voce	Descrizione
1		Jack microfono	Accetta ingressi provenienti da microfoni esterni.
		Jack auricolari/ altoparlanti	Effettua il collegamento ai dispositivi audio (ad es., altoparlanti, auricolari).
2		Porta USB 2.0	Effettua il collegamento ai dispositivi USB 2.0 (ad es., mouse USB, fotocamera USB).
3		Unità ottica	Unità ottica interna, accetta CD o DVD.
4		Indicatore accesso disco ottico	Si accende quando il disco ottico è attivo.
5		Pulsante di espulSIONe del disco ottico	Espelle il disco ottico dall'unità.
6		Foro di espulSIONe di emergenza	Espelle il vassoio del disco ottico se il computer è spento. Nota: Inserire la punta di un fermaglio nel foro di apertura di emergenza per espellere il vassoio dell'unità ottica quando il computer è spento.
7		Slot blocco Kensington	Per il collegamento al blocco di sicurezza dei computer Kensington-compatible.
			Nota: Avvolgere un cavo di sicurezza per computer intorno ad un oggetto fisso, ad esempio un ravolo o la maniglia di un cassetto chiuso a chiave. Inserire la serratura nel foro e girare la chiave per fissare il blocco. Sono disponibilianche modellienza chiave.

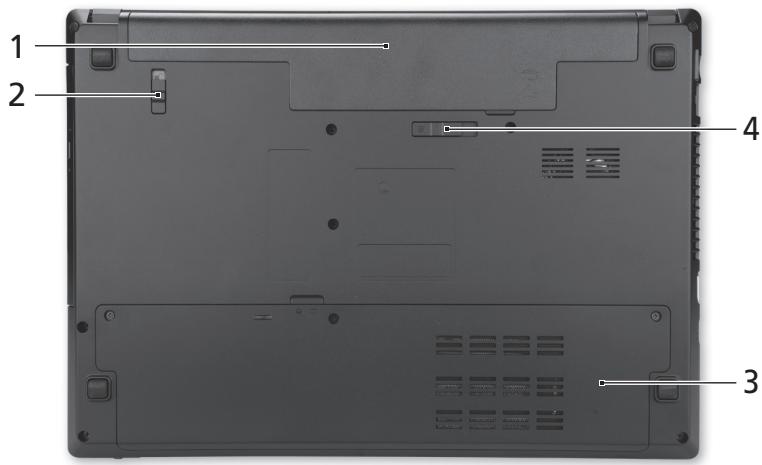

Vista base

#	Icona	Voce	Descrizione
1		Alloggamenti della batteria	Contiene il modulo batteria del computer.
2		Blocco batteria	Blocca la batteria al suoosto.
3		Alloggamenti per il disco rigido	Contiene il disco rigido del computer (fissato con viti).
		Vano per la memoria	Contiene la memoria principale del computer.
4		Gancio di rilascio della batteria	Per togliere la batteria.

Condizioni operative

• Temperatura:

Di esercizio: da 5^ a 35^
Non di esercizio: da -20°C a 65°C

• Umidità (senza condensa):

Di esercizio: da 20% a 80%
Non di esercizio: da 20% a 80%
