sv Innehållsförteckning Använd monteringsanvisningen Platsen Ställa skåpen bredvid varandra Hänga om dörren

Flytta handtag 28 Montera väggavståndshållare 28 Ställa upp skåpet 28

no Fritstående ap ar t

Montering av avstandsholder Bilde 3

sv In neh ållsförteckning svMontenir gsansivnig

Använd monteringsanvisningen

Platsen Placera skåpet i ett torrt rum med god ventilation. Ställ den inte i direkt solljus eller i närheten av en värmekälla som spis, kamin etc. Om detta inte går att undvika måste en lämplig isolerskiva användas eller följande minsta avstånd till värmekälla beaktas: ■

Slå upp de sista sidorna med bilder. Denna monteringsanvisning gäller för flera modeller. Avvikelser från bilderna kan förekomma.

Till elektriska spisar och gasspisar, 3 cm.

■ Till annan värmekälla, 30 cm. Golvet på uppställningsplatsen får inte ge vika. Förstärk eventuellt golvet. Ev. ojämnheter i golvet måste utjämnas med mellanlägg.

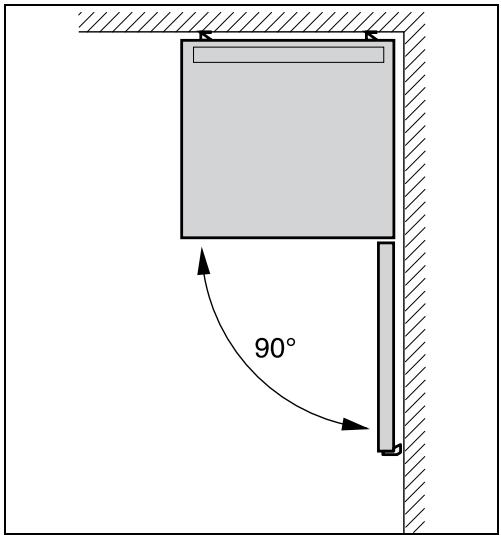

Väggavstånd Ställ skåpet så att en dörröppningsvinkel om 90° garanteras.

Ställa skåpen bredvid varandra Bild 2 Se vid uppställning av två skåp till att kylskåpet ställs till vänster och frysskåpet till höger. Kylskåpets högra sidovägg blir lätt uppvärmd. Detta förhindrar att kondensvatten bildas mellan de skåpen.

Montera avståndshållare Bild 3

1. Avfetta klisterställena på högra sidan av kylskåpet med tvättbensin eller sprit. 2. Klistra fast avståndshållare i alla fyra hörnen med ett avstånd om vardera 5 cm till sidokanterna så att ett minsta avstånd mellan skåpen garanteras. Råd En kopplingssats kan du köpa hos din handlare.

Hänga om dörren (vid behov) Vi rekommenderar att ni vänder er till service för att få hjälp med att hänga om dörren. Hör dig för hos närmaste service beträffande kostnaderna för att hänga om dörrarna.

ã=Varning När man hänger om dörren får inte skåpet vara anslutet till elnätet. Dra först ut nätkontakten ur vägguttaget. För att inte produktens baksida ska skadas måste tillräckligt med skyddande material läggas under. Lägg försiktigt ner skåpet med baksidan nedåt. Häng om dörrarna i sifferordning. Bild 1 Råd Om skåpet läggs med baksidan nedåt får inte väggavståndshållaren vara monterad.

(vid behov) Bild 4 Flytta handtaget i sifferordning.

Ställ upp skåpet på avsedd plats och se till att det inte lutar. Skåpet måste stå på plant och stadigt underlag. Justera skåpet med de båda skruvfötterna i skåpets framkant om golvet är ojämnt. Använd en skruvmejsel för att ställa in skruvfötterna.

Montera väggavståndshållare Bild 5 Om det finns: Montera väggavståndshållare för att nå den för skåpet redovisade energiupptagningen. Ett reducerat väggavstånd inskränker ej skåpets funktion. Energiupptagningen kan då ändras något.

Råd Skåpet måste stå lodrätt. Rikta in det med hjälp av ett vattenpass.
