GEBRUIKSAANWIJZING KSV 36VL40/02 - INSTALLATION INSTRUCTIONS BOSCH

Montagehandleiding gebruiken De juiste plaats Apparaten naast elkaar opstellen Verwisselen van de deurophanging .

Deurgreep verwisselen 19 Wandafstandhouder monteren 19 Apparaat horizontaal zetten 19

nlIn houd nlMonagt evorscrhfit

Montagehandleiding gebruiken

De laatste bladzijde met de afbeeldingen uitklappen. Dit montagevoorschrift is van toepassing voor meerdere modellen. Kleine afwijkingen in de afbeeldingen zijn mogelijk.

De juiste plaats Elke droge, goed te ventileren ruimte is geschikt. Het apparaat niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmte bron plaatsen. Is plaatsing naast een warmtebron niet te vermijden, maak dan gebruik van een isolerende plaat of neem de volgende minimumafstanden tot de warmtebron in acht: ■ ■

Naast elektrische- of gasfornuizen 3 cm. Naast een CV-installatie 30 cm.

De vloer op de plaats van opstelling mag niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door er iets onder te leggen.

Afstand tot de wand Het apparaat zodanig opstellen dat de deur 90° kan worden geopend.

Apparaten naast elkaar opstellen

Verwisselen van de deurophanging

Zorg er bij het opstellen van twee apparaten voor dat de koelkast links staat en de diepvriezer rechts.

Wij raden u aan de deurophanging door de Servicedienst te laten verwisselen. De kosten voor het verwisselen van de deuraanslag kunt u opvragen bij de Servicedienst in uw regio.

De rechter zijwand van de koelkast wordt licht verwarmd. Waardoor de vorming van condenswater tussen de apparaten wordt voorkomen.

Afstandhouders monteren Afb. 3

1. Op de rechterzijde van de koelkast de lijmplekken ontvetten met wasbenzine of spiritus. 2. Op alle vier de hoeken een afstandshouder vastlijmen op 5 cm afstand van de zijkanten, om een minimumafstand tussen de apparaten te waarborgen. Aanwijzing Een verbindingsset is verkrijgbaar bij uw leverancier.

ã=Waarschuwing Tijdens het verwisselen van de deurophanging mag het apparaat niet op het elektriciteitsnet zijn aangesloten. Eerst de stekker uit het stopcontact trekken. Leg voldoende zacht materiaal op de grond, om te voorkomen dat de achterkant van het apparaat beschadigd raakt. Het apparaat voorzichtig op zijn rug leggen. Verwissel de deuraanslag in de volgorde van de cijfers. Afb. 1 Aanwijzing Wanneer het apparaat op de rug wordt gelegd, mag de wandafstandhouder niet gemonteerd zijn.

Deurgreep verwisselen (indien nodig) Afb 4 Verwissel de deurgreep in de volgorde van de cijfers.

Wandafstandhouder monteren Afb. 5 Indien aanwezig: Wandafstandhouder monteren om de geplande energieopname van het apparaat te bereiken. Een kleinere afstand tot de muur heeft geen nadelige invloed op de werking van het apparaat. De energieopname kan dan wel iets veranderen.

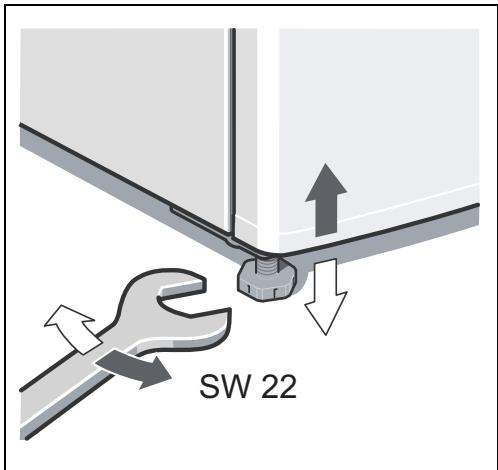

Apparaat horizontaal zetten Het apparaat op de daarvoor bestemde plaats zetten en stellen. Het apparaat moet waterpas en stevig op de vloer staan. Oneffenheden in de vloer d.m.v. de twee schroefvoetjes aan de voorkant opheffen. Om de schroefvoetjes te verstellen een steeksleutel gebruiken. Aanwijzing Het apparaat moet loodrecht staan. Zet het apparaat in de juiste stand met behulp van een waterpas.
