BEDIENUNGSANLEITUNG KSV 36VL40/02 - INSTALLATION INSTRUCTIONS BOSCH
de Inhaltsverzeichnis Montageanleitung verwenden Aufstellort Geräte nebeneinander aufstellen Türanschlag wechseln
Türgriff wechseln 7 Wandabstandshalter montieren 7 Gerät ausrichten 7
Montageanleitung verwenden
Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese Montageanleitung gilt für mehrere Modelle. Abweichungen bei den Abbildungen sind möglich.
Zu Elektro- und Gasherden 3 cm. Zu Öl- oder Kohleanstellherden 30 cm. Der Boden am Aufstellort darf nicht nachgeben. Boden eventuell verstärken. Eventuelle Bodenunebenheiten mit Unterlagen ausgleichen.
Als Aufstellort eignet sich ein trockener, belüftbarer Raum. Der Aufstellort sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein: ■ ■
Wandabstand Gerät so aufstellen, dass ein Türöffnungswinkel von 90° gewährleistet ist.
Geräte nebeneinander aufstellen Bild 2 Achten Sie beim Aufstellen von zwei Geräten darauf, dass das Kühlgerät links und das Gefriergerät rechts steht. Die rechte Seitenwand des Kühlgerätes wir leicht beheizt. Dies verhindert Schwitzwasserbildung zwischen den Geräten.
Abstandshalter montieren Bild 3
1. Auf der rechten Seite des Kühlgerätes die Klebestellen mit Waschbenzin oder Spiritus entfetten. 2. Abstandshalter in alle vier Ecken mit einem Abstand von je 5 cm zu den Seitenkanten kleben, damit ein Mindestabstand zwischen den Geräten gewährleistet ist. Hinweis Einen Verbindungssatz können Sie über Ihren Händler beziehen.
Türanschlag wechseln (falls erforderlich) Wir empfehlen den Türanschlag durch unseren Kundendienst wechseln zu lassen. Die Kosten für einen Türanschlagwechsel können Sie bei Ihrem zuständigen Kundendienst erfragen.
ã=Warnung Während des Türanschlagwechsels darf das Gerät nicht am Stromnetz angeschlossen sein. Vorher Netzstecker ziehen. Um die Geräterückseite nicht zu beschädigen, ausreichend Polstermaterial unterlegen. Gerät vorsichtig auf die Rückseite legen. Wechseln Sie den Türanschlag in Reihenfolge der Zahlen. Bild 1 Hinweis Wird das Gerät auf den Rücken gelegt, darf der Wandabstandshalter nicht montiert sein.
(falls erforderlich) Bild 4 Wechseln Sie den Türgriff in Reihenfolge der Zahlen.

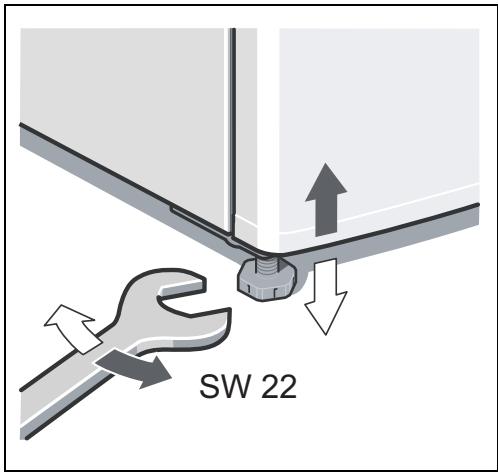

Gerät auf den vorgesehenen Platz stellen und ausrichten. Es muss fest und eben stehen. Unebenheiten des Bodens durch die beiden vorderen Schraubfüße ausgleichen. Zum Verstellen der Schraubfüße einen Schraubenschlüssel verwenden.
Wandabstandshalter montieren Bild 5 Falls vorhanden: Wandabstandshalter montieren, um die ausgewiesene Energieaufnahme des Gerätes zu erreichen. Ein reduzierter Wandabstand schränkt das Gerät in seiner Funktion nicht ein. Die Energieaufnahme kann sich dann geringfügig ändern.
Hinweis Das Gerät muss senkrecht stehen. Richten Sie es mit Hilfe einer Wasserwaage aus.
