da Monteringsvejledning Gulvmodel

Deurgreep verwisselen 19 Wandafstandhouder monteren 19 Apparaat horizontaal zetten 19

da Indholdsfortegnelse Monteringsvejledning anvendes 20 Opstillingssted 20 Opstilling af skabene ved siden af hinanden 21

Ændring af dørens åbningsretning .. Udskiftning af dørgrebet Vægafstandsholder monteres Justering af skabet

daIndho ldsfortegnels edaMonet nir gsvelj edni g

Monteringsvejledning anvendes

Klap de sidste sider med illustrationerne ud. Denne monteringsvejledning gælder for flere modeller. Illustrationerne kan afvige fra modellerne.

Opstillingssted Placér skabet i et tørt, godt ventileret rum. Skabet bør ikke placeres et sted, hvor det er udsat for direkte sollys, og det må ikke være i nærheden af en varmekilde som komfur, radiator osv. Hvis det ikke kan undgås at placere skabet ved siden af en varmekilde, skal der anvendes en egnet isoleringsplade eller følgende mindsteafstand skal overholdes til varmekilden: ■ ■

Til elektro- og gaskomfurer 3 cm. Til brændeovn 30 cm.

Gulvet på opstillingsstedet må ikke kunne give efter. Forstærk evt. gulvet. Evt. ujævnheder udlignes ved at lægge noget ind under.

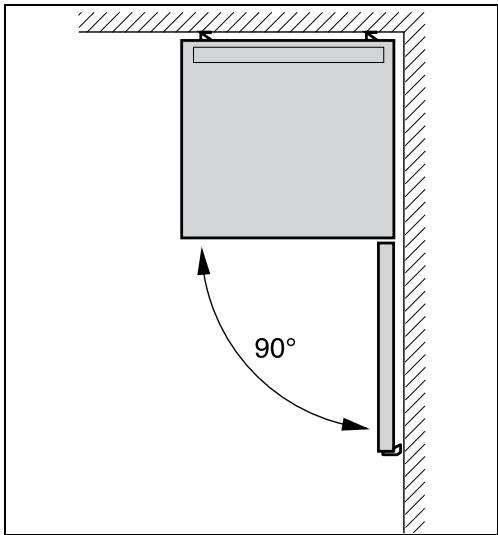

Vægafstand Opstil skabet på en sådan måde, at der er en døråbningsvinkel på 90°.

Opstilling af skabene ved siden af hinanden

Ændring af dørens åbningsretning

Vær ved opstilling af to skabe opmærksom på, at køleafdelingen står til venstre og fryseafdelingen til højre.

Vi anbefaler at lade vor kundeservice ændre dørens åbningsretning. Omkostningerne for skift af et døranslag kan du få oplyst hos den ansvarlige kundeservice.

Den højre sidevæg på skabet opvarmes en smule. Dette forhindrer dannelse af kondensvend mellem skabene.

Montering af afstandsholderen Billede 3

1. Affedt klæbestederne med rensebenzin eller sprit på den højre side af køleafdelingen. 2. Klæb afstandsholdere i alle fire hjørner med en afstand på 5 cm i forhold til sidekanterne, så der er en mindste afstand mellem skabene. Bemærk Et forbindelsessæt kan bestilles hos forhandleren.

ã=Advarsel Skabet må ikke være forbundet med strømnettet, når dørhængslerne flyttes. Træk stikket ud forinden. Læg tilstrækkeligt polstermateriale ind under, så bagsiden af skabet ikke beskadiges. Læg skabet forsigtigt på ryggen. Skift dørhængslet iht. tallenes rækkefølge. Billede 1 Bemærk Lægges skabet på ryggen, må vægafstandsholderen ikke være monteret.

Udskiftning af dørgrebet (om nødvendigt)

Billede 4 Skift dørgrebet iht. tallenes rækkefølge.

Vægafstandsholder monteres

Justering af skabet Stil skabet det ønskede opstillingssted og positionér det rigtigt. Skabet skal stå fast på en lige undergrund. Ujævnheder i gulvet udlignes med de to forreste skruefødder. Skruefødderne justeres med en skruetrækker. Bemærk Skabet skal stå lodret. Justér det vha. et vaterpas.

Billede 5 Hvis til stede: Monter vægafstandsholdere for at opnå skabets dokumenterede energiforbrug. En reduceret vægafstand indskrænker skabets funktion. Energiforbruget kan så ændre sig minimalt.

Henvisning Apparatet må stå loddrett. Rett den inn med et vaterpass.
