KÄYTTÖOHJE KSV 36VL40/02 - INSTALLATION INSTRUCTIONS BOSCH

Vapaasti sijoitettava laite

Ovikahvan vaihto 31 Seinävälilevyn asennus 31 Laitteen suoristaminen 31

Näin käytät asennusohjetta Sijoituspaikka Laitteiden sijoitus vierekkäin Oven kätisyyden vaihto

fi Vapa stisjoite tav laite

fiSis ällysluettelofi Asenunohsej te

Näin käytät asennusohjetta

Käännä esiin ohjeiden lopussa oleva kuvasivu. Asennusohjeet pätevät eri malleille.

Sähkö- ja kaasulieteen 3 cm. Öljy- tai hiililämmitteiseen uuniin 30 cm. Sijoituspaikan lattia ei saa antaa myöten, vahvista lattiaa tarvittaessa. Korjaa lattiassa mahdollisesti olevat epätasaisuudet asettamalla pakastimen alle esim. tukeva levy.

Kuvissa saattaa olla laitemallikohtaisia eroja.

Sijoituspaikaksi soveltuu kuiva tila, jossa on hyvä ilmanvaihto. Sijoituspaikka ei saa olla alttiina suoralle auringonpaisteelle eikä lämmönlähteiden, kuten lieden, lämpöpattereiden tms. välittömässä läheisyydessä. Jos laitteen sijoittamista lämmönlähteiden viereen ei voi välttää, käytä tarvittaessa sopivaa eristyslevyä tai noudata seuraavia vähimmäisetäisyyksiä: ■ ■

Etäisyys seinään Asenna laite niin, että oven avautumiskulma on 90°.

Laitteiden sijoitus vierekkäin Kuva 2 Kun asennat kaksi laitetta vierekkäin, varmista että jääkaappi on vasemmalla ja pakastin oikealla puolella. Jääkaapin oikeanpuoleisen sivuseinän lämmittämisellä estetään kondenssiveden muodostuminen kaappien väliselle alueelle.

Seinävälilevyjen asennus Kuva 3

1. Poista rasva jääkaapin oikeanpuoleisessa sivuseinässä olevista kiinnityskohdista pesubensiinillä tai talousspriillä. 2. Kiinnitä seinävälilevy kaikkiin neljään kulmaan aina 5 cm:n päähän sivureunasta, jotta laitteiden välinen vähimmäisetäisyys on varmistettu. Huomautus Liitossarjan voit hankkia jälleenmyyjältä.

Oven kätisyyden vaihto (mikäli tarpeen) On suositeltavaa jättää oven kätisyys valtuutetun huoltopalvelun vaihdettavaksi. Huoltoliikkeestä saat tietää, mitä kuluja sinulle aiheutuu oven kätisyyden vaihdosta.

ã=Varoitus Kylmälaite ei saa olla kytkettynä sähköverkkoon kätisyyttä vaihdettaessa. Irrota ennen töihin ryhtymistä verkkopistoke pistorasiasta. Laita riittävästi pehmeää materiaalia suojaksi laitteen alle, jotta sen takaseinä ei vahingoitu. Aseta kylmälaite varovasti selälleen. Vaihda oven kätisyys numerojärjestyksessä. Kuva 1 Huomautus Jos asetat kaapin selälleen, ei seinävälilevy saa olla asennettuna.

Laitteen suoristaminen

(mikäli tarpeen) Kuva 4 Vaihda ovikahva numerojärjestyksessä.

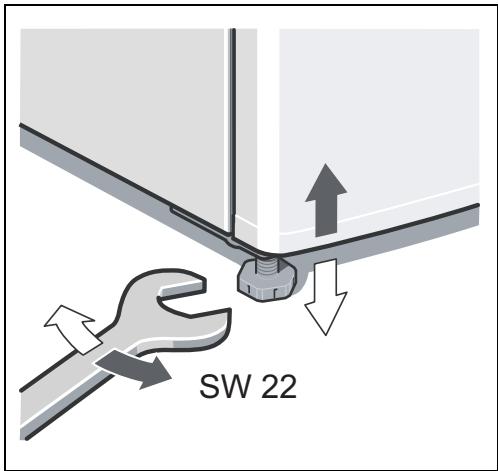

Aseta kaappi sille varattuun paikkaan ja suorista. Kylmälaitteen on seistävä tukevasti tasaisella alustalla. Jos lattia on epätasainen, suorista laite sen etureunassa olevien ruuvijalkojen avulla. Säädä ruuvijalkojen korkeus ruuvitaltan avulla.

Seinävälilevyn asennus Kuva 5 Mikäli laitteen mukana: Asenna seinävälilevy, jotta kylmälaitteen energiankulutus vastaa ilmoitettua. Jos laitteen ja seinän välinen tila on pienempi, se ei haittaa laitteen toimintaa. Energiankulutus saattaa tällöin muuttua jonkin verran.

Huomautus Kaapin tulee olla pystysuorassa. Suorista se vesivaa’an avulla.
