Varumärke	Cotech
Modell	M1Q-65D / M1Q-65D-UK
Produkttyp	Sticksåg
Strömförsörjning	230 V ~ 50 Hz
Strömförbrukning	600 W
Tomgångshastighet	500-3000 rpm
Max sågdjup i trä	65 mm
Max sågdjup i metall	6 mm
Ljudtrycksnivå (Lpa)	90.4 dB(A)
Ljudeffektsnivå (Lwa)	101.4 dB(A)
Vibrationsnivå	3.3 m/s²
Sågbladshållare	Insexnyckel (sexkantsnyckel) fästning
Fotplattans justering	Lutas upp till 45° vänster/höger
Parallellstopp	Ingår, justerbar
Pendelrörelse	4 inställningar (0-3) för olika material
Hastighetsjustering	Variabel varvtalsratt
Lås för kontinuerlig drift	Ja, via låsknapp
Dammsugaradapter	Ingår
Säkerhetsutrustning	Skyddsglasögon, öronproppar rekommenderas
Tillbehör	Insexnyckel, sågbladssats
Underhåll	Håll ventilationsöppningar rena; rengör med mjuk trasa och milt rengöringsmedel

Vanliga frågor - M1Q-65D Cotech

Vad är det maximala sågdjupet i trä för Cotech M1Q-65D sticksåg?

Det maximala sågdjupet i trä är 65 mm.

Kan fotplattan lutas för sneda snitt?

Ja, fotplattan kan lutas upp till 45° åt vänster eller höger genom att lossa insexskruvarna.

Hur byter jag sågblad på M1Q-65D?

Koppla bort verktyget, lossa insexskruvarna som håller bladet, sätt i det nya bladet i spåret och dra åt skruvarna ordentligt.

Vad är syftet med pendelrörelsen?

Pendelrörelsen lyfter bladet vid returslaget för att förbättra spånavlägsning och kylning. Den kan justeras via spaken för olika material (0 för metall, 1 för icke-järnmetaller/hårt trä, 2 för trä, 3 för snabba snitt i trä).

Hur justerar jag såghastigheten?

Vrid på ratten på verktyget för att ställa in önskad hastighet. Detta kan göras medan verktyget är igång. Efter längre användning på låg hastighet, kör på maxhastighet i 3 minuter för att kyla motorn.

Vilka säkerhetsåtgärder bör jag vidta när jag använder sticksågen?

Använd alltid skyddsglasögon och öronproppar. Håll händerna borta från bladet. Såga inte in i väggar där dolda ledningar kan finnas; stäng av strömmen vid huvudbrytaren och använd endast plastdelar av sågen.

Varför gnistor motorn eller går den långsamt?

Gnistor kan indikera slitna kolborstar eller en smutsig kommutator; kontakta kundtjänst. Långsam gång kan bero på ett slött blad eller låg hastighetsinställning. Slipa eller byt bladet och öka hastigheten.

Hur använder jag parallellstoppet?

Sätt i parallellstoppet i spåren på fotplattan, justera till önskat avstånd och dra åt skruvarna. Detta möjliggör raka snitt parallellt med en kant.

Vilka tillbehör ingår med M1Q-65D?

Förpackningen innehåller en insexnyckel och en uppsättning sågblad.

Är verktyget lämpligt för att såga metall?

Ja, med ett maximalt sågdjup på 6 mm i metall. För metallsågning, ställ in pendelrörelsen på 0 och använd ett lämpligt metallskärblad.

BRUKSANVISNING M1Q-65D Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-uppgifter på baksidan).

Generella säkerhetsinstruktioner

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. SPARA DESSA INSTRUKTIONER.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.

b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.

c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det finns ökad risk för elektrisk stöt om din kropp är jordad.

c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.

d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.

e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.

d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan reslutera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Tag stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Säkerhetsinstruktioner – Sticksåg EN 60745-2-11

Varning: Dra alltid nätsladdens stickpropp ur vägguttaget före justering, service eller underhåll av maskinen.

1. Om nätsladden skads får den bytas endast av återförsäljare.
2. Håll undan händer från bladet och andra rörliga delar. Sträck dig inte under materialet som sågas. Bladet eller handen kan vara utom synhåll.
3. Håll aldrig hand eller finger mellan pendelarmen och växelhuset. Risk för klämskada.
4. Såga inte i väggar eller på andra platser där dolda el-ledningar kan finnas. Om du trots allt måste såga: Ta ur alla säkringar och slå av alla strömbrytare som kan vara i kontakt med el-ledningarna. Håll endast i sticksågens plastdetaljer. Håll inte i någon del av metall när sticksågen används på en plats där dolda el-ledningar kan finnas.
5. Använd inte slöa eller skadade sågblad. Böjda sågblad kan lätt brytas av eller orsaka kast.
6. Starta motorn och låt den gå upp i fullt varv innan sågningen påbörjas.
7. Sätt fast mindre arbetsstycken med tving, skruvstycke etc. innan sågningen påbörjas, det böjas eller börja vibrera så att du tappar kontrollen över verktyget.
8. Kontrollera att inställningarna är rätt och att bladet sitter fast i fästet innan sågningen påbörjas.

Produktmärkning med säkerhetssymboler

• Läs hela bruksanvisningen!
• Använd alltid skyddsglasögon.
• Använd alltid hörselskydd.

Teknisk specifikation

Spänning 230 V \~ 50 Hz

Effekt 600 W

Varvtal obelastad 500-3000/min

Sågdjup i trä max. 65 mm

Sågdjup i metall max. 6 mm

Vibrationsvärde 3,3 m/s²

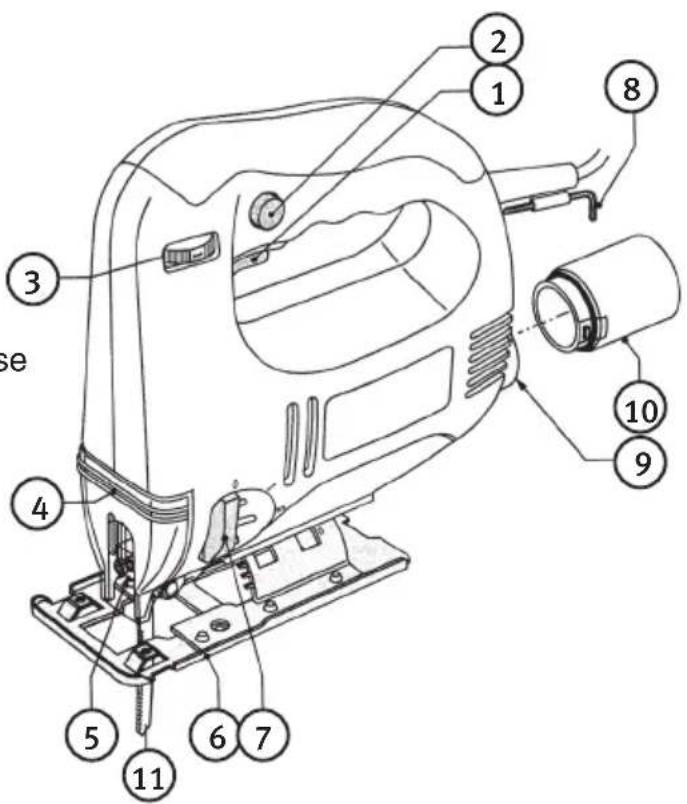

Produktbeskrivning

1. Strömbrytare
2. Spärrknapp
3. Ratt för inställning av varvtal
4. Sågbladsskydd
5. Bladhållare
6. Fotplatta
7. Vred för reglering av pendelrörelse
8. Hållare för insexnyckel
9. Dammsugaranslutning
10. Dammsugaradapter
11. Sågblad

Tillbehör

• Insexnyckel
  • Sågblad

Montering och justering

Viktigt!

Dra ur kontakten före all service av sågen.

Byte av sågblad

• Lossa insex skruvarna (11) som håller sågbladet.
  • Sätt in sågbladet i spåret (5).
• Dra åt skruvarna (11).
• Kontrollera att bladet är rätt monterat.

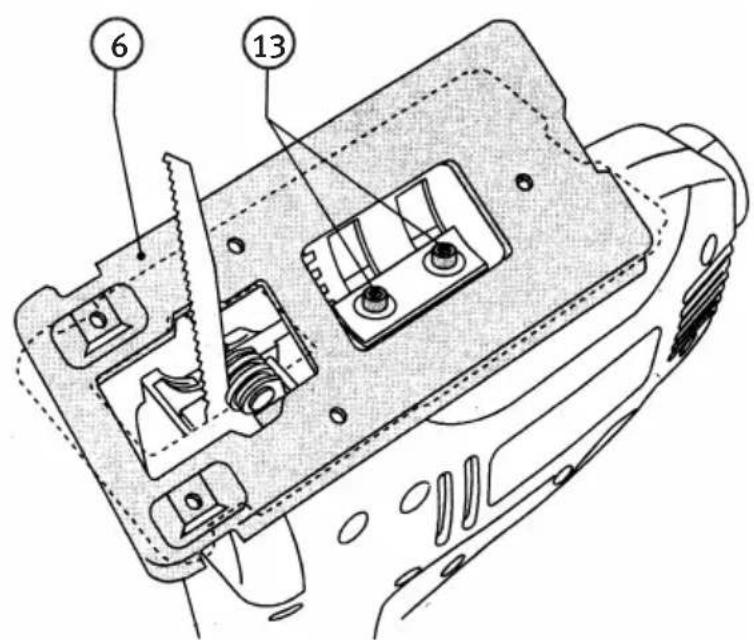

• Fotplattan (6) kan vinklas till max. 45° höger eller vänster.
• Lossa insexskruvarna (13).
• Ställ in önskad vinkel.
• Dra åt skruvarna (13).

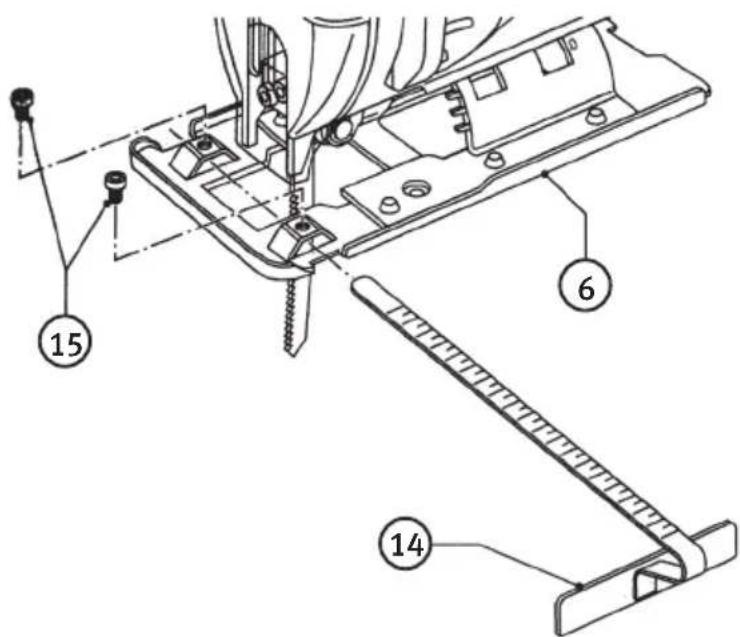

Sågning med parallellanslag

• Sätt in parallellanslaget (14) i uttagen.
• Ställ in önskat mått.
• Dra åt skruvarna (15).

• För att låsa strömbrytaren i tillslaget läge, tryck samtidigt in spärrknappen (2) och strömbrytaren (1).
• För att släppa på låsningen, tryck endast in strömbrytaren och släpp den.

Inställning av varvtal

Välj varvtal genom att rotera ratten (3), även under gång. Efter en längre tids sågning med lågt varvtal bör man låta motorn gå med max. varvtal i ca. 3 min. för att kyla ner motorn.

Inställning av pendling

Med justerbar pendlande rörelse kan sågningen anpassas till materialet. När sågbladet rör sig utåt lyfts det samtidigt från arbetsstycket vilket förbättrar spånutmatningen och kylningen av arbetsstycket.

1. Plåt, stål eller gummi
2. Icke järnhaltig metall, hårt trä, plast
3. Trä

Felsökning

Följande tabell innehåller upplysningar som kan vara till hjälp när det gäller att finna och åtgärda felfunktioner.

Symptom Möjlig orsak Åtgärd
Maskinen går inte. Ingen	ström. Kontrollera att uttaget	är strömförande.
	Slitna kolborstar. Kontakta oss vid motor- och elfel.
	Kortslutning.
	Fel på strömbrytaren.
Maskinen går sakta. Slö el.	skadat verktyg. Slipa om den eller byt ut den.
	För lågt varvtal. Öka variabel	inställning.
	Motorn är överhettad. Mata inte så hårt.
Ovanliga ljud hörs.	Mekaniskt hinder Kontakta oss.
	Lindning delvis kortslutning.
Starka vibrationer. Verktyget sitter löst. Dra åt verktyget, och se till att det är rätt installerad.
Gnistbildning i motorn.	Fastnade kolborstar.	Kontakta oss.
	Lindning kortsluten.
	Kollektorn smutsig.

Skötsel och underhåll

• Håll alltid ventilationsöppningarna fria från spån och skräp.
• Rengör maskinerna regelbundet med diskmedel och mjuk trasa.
  • Använd inga lösningsmedel.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Pendelstikksag

ART.NR.: 18-3017 MODELL: M1Q-65D-UK

30-8626 M1Q-65D

Saging med parallellanslag
