BRUKSANVISNING CT-4411 Cotech

Pendelsticksåg Pendelstikksag Heiluripistosaha

Generella säkerhetsinstruktioner

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. Spara dessa instruktioner!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska hand - verktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det finns ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarv - sladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan reslutera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

2. Särskilda säkerhetsinstruktioner

Varning: Dra alltid ut nätsladdens stickpropp ur el-uttaget innan justering, service eller underhåll av maskinen.

1. Håll undan händer från bladet och andra rörliga delar. Sträck dig inte under materialet som sågas, bladet eller handen kan vara utom synhåll.
2. Håll aldrig hand eller finger mellan pendelarmen och växelhuset, risk för klämskada.
3. Såga inte i väggar eller på andra platser där dolda el-ledningar kan finnas. Om du trots allt måste såga: Ta ur alla säkringar och slå av alla strömbrytare som kan vara i kontakt med el-ledningarna, håll endast i sticksågens plastdetaljer, håll inte i någon del av metall när sticksågen används på en plats där dolda el-ledningar kan finnas.
4. Använd inte slöa eller skadade sågblad. Böjda sågblad kan lätt brytas av eller orsaka kast.
5. Starta motorn och låt den gå upp i fullt varv innan sågningen påbörjas.
6. Sätt fast mindre arbetsstycken med tving, skruvstycke etc. innan sågningen påbörjas, det böjas eller börja vibrera så att du tappar kontrollen över verktyget.
7. Kontrollera att inställningarna är rätt och att bladet sitter fast i fästet innan sågningen påbörjas.

3. Produktmärkning med säkerhetssymboler på maskinen

hela bruksanvisningen innan användning av maskinen.

nd alltid skyddsglasögon/visir.

nd alltid hörselskydd.

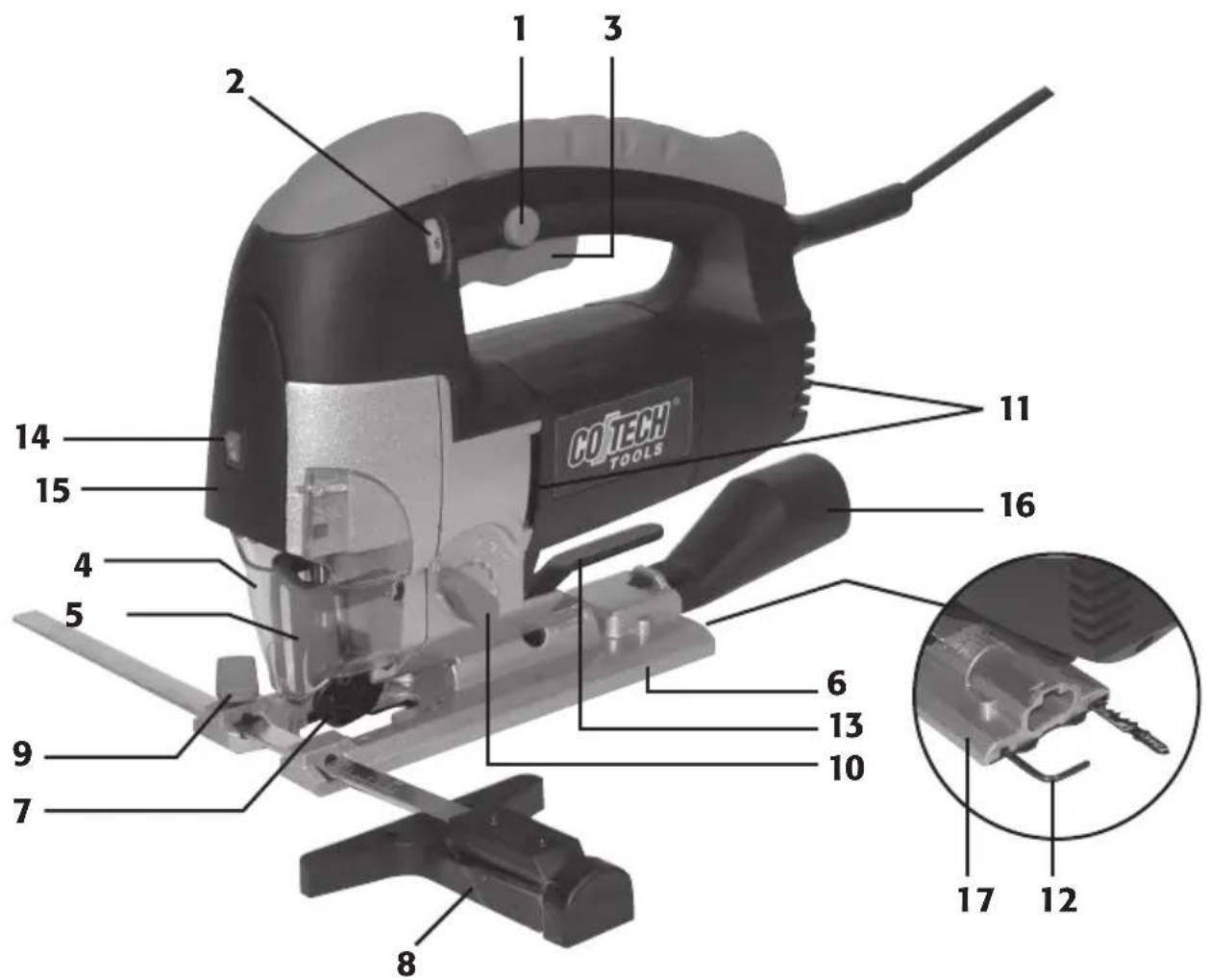

4. Produktbeskrivning

1. Spärrknapp för strömbrytare
2. Ratt för inställning av varvtal
3. Strömbrytare
4. Skydd
5. Pendelarm
6. Fotplatta
7. Stödrulle
8. Sidoanhåll med cirkelsågningsfunktion

9. Ratt för sidoanhåll

10. Reglage för pendelrörelse

11. Ventilationsöppningar
12. Insex-nyckel (sitter i bakkanten på fotplattan)
13. Låsspak
14. Strömbrytare till laser
15. Laserenhet
16. Dammsugaranslutning
17. Hållare för insex-nyckel och sticksågblad

5. Användning

a. Intermittent drift

Start: Tryck in strömbrytaren (3).

Stopp: Släpp strömbrytaren.

b. Kontinuerlig drift

Start: Tryck och håll in strömbrytaren (3), tryck sedan in spärrknappen (1) för att låsa strömbrytaren. (3).

Stopp: Tryck in och släpp strömbrytaren (3).

c. Hastighetsreglering

Pendelsticksågen är försedd med ett reglage (2) för att ställa in önskat varvtal. Reglaget har gradering: 1 till 6.

Inställningar:

1 – 2 lågfart

3 – 4 mellanfart

5 – 6 högfart

Vilken hastighet som krävs för sticksågen beror på vilket material som skall sågas, vilket blad som används och matningstryck. Lämpligast hastighet för ett speciellt arbetsmoment bestäms bäst genom erfarenhet, men generellt gäller lägre hastigheter för hårdare material och högre hastigheter för mjukare material, prova dig fram till det mest optimala.

Om pendelsticksågen används en längre stund med lågt varvtal kan motorn bli överhettad för att kylfläkten går med lågt varvtal, ta därför och kör pendelsticksågen obelastad på högfart i någon minut för att kyla ner motorn innan arbetet återupptas eller avslutas.

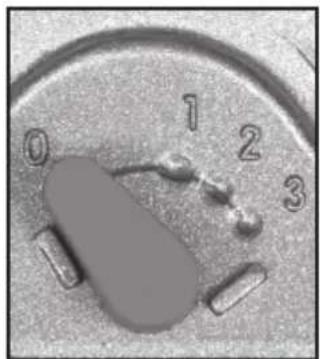

d. Pendelrörelse

Justera pendelrörelsen med reglaget (10) för max avverkningshastighet. Med justerbar pendlande rörelse kan sågningen anpassas till materialet. När sågbladet rör sig utåt lyfts det samtidigt från arbetsstycket vilket förbättrar spånutmatningen och kylningen av arbetsstycket.

Reglaget har 4 olika inställningar: 0-3 där 0 är ingen pendel och 3 är max pendel. Prova dig fram till rätt pen-delrörelse.

- Generellt gäller:

1 Mjuka material när du vill ha en finare snittyta eller vid figursågning.

2 Medelhårda material som hårt trä och träfiberskivor.

3 Mjuka material som trä, plast etc.

En grovdammsugare bör anslutas till uttaget för att eliminera så mycket damm som möjligt.

f. Laser

Pendelsticksågen är utrustad med en laser som gör en linje på arbetsstycket framför sågen och visar var sågsnittet kommer att ske vid rak sågning.

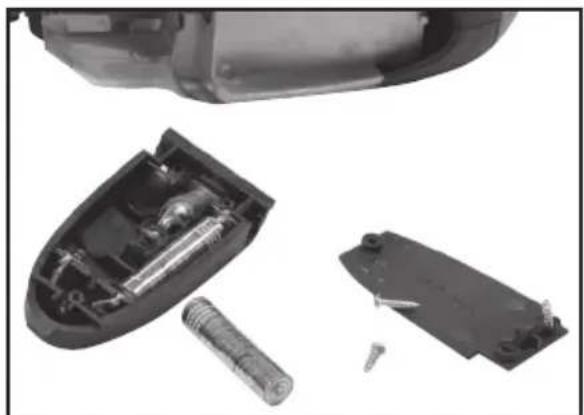

Laserenheten drivs av två LR03 batterier och för att byta dessa tar man först loss laserenheten från sågen genom att trycka in dom två låsklackarna som sitter på nedre delen av laserenheten.

Skruva sedan upp dom tre stjärnskruvarna på laserenheten som håller locket på plats.

6. Montering, inställning

Varning! Dra ur kontakten före all service och justering av sågen.

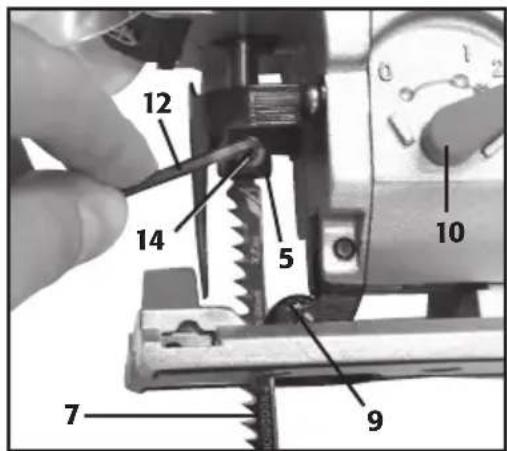

a. Montera blad

1. Ställ pendelreglaget (10) på läge 3.
2. Lossa fästskruven (14) med nyckeln (12).
3. Sätt i bladet (7) i pendelarmens (5) bladfäste, vänd bladets tänder framåt.
4. Se till att bladets bakre kant ligger i stödrullens (9) spår.
5. Dra åt fästskruven (14) med nyckeln (12).

b. Justera fotplattans vinkel

Fotplattan (6) kan ställas i olika vinklar (upp till 45° åt båda sidorna).

Ställ in önskad vinkel så här:

1. Lossa lässpaken (13) genom att trycka den åt höger (sett från baksidan)
2. Tryck fotplattan (6) framåt (mot bladet).

1. Vrid fotplattan (6) till önskad vinkel enligt markeringen (18) (markering för 0-15-30-45°) eller ställ in annan önskad vinkel med en gradskiva, vinkelmått etc.

2. Fixera fotplattan (6) genom att dra åt lässpaken (13).

3. Tryck fotplattan (6) bakåt (från bladet) när fotplattan ska ställas tillbaka i läge 0°.

Obs!

Om inte lässpaken (13) låser eller släpper helt måste låsbult (14) justeras:

1. Lossa de två skruvarna (14) lite och skruva på låsbulten (17).
2. Prova att låsa fast fotplattan (6) med lässpaken (13) (spaken ska peka rakt bakåt när fotplattan är låst), skruva på låsbulten (17) för att justera vid behov.
3. Dra åt de två skruvarna (14).

Det finns två metoder för att såga raka snitt:

(1) Fäst en rak mall (rak bräda, vinkeljärn etc.), låt ena sidan på fotplattan stöda mot mallen under sågningen.
(2) Fäst det medföljande sidoanhållet i öppningarna på framsidan av fotplattan och ställ in önskad avständ och låt sidoanslaget stöda mot arbetsstyckets kant under sågningen.

8. Cirkelsågning

1. Rita upp cirkeln på arbetsstycket och borra ett 5 mm. hål i centrum.
2. Fäst det medföljande sidoanhållet i fotplattan på pendelsticksågen.
3. Ta loss cirkelsågningsdelen ur sidoanhållet.

1. Sätt i cirkelsågningsdelen i det bakre hålet på sidoanhållet.

2. Borra ett större hål (starthål) intill cirkellinjens insida för att kunna sticka ner sågbladet genom.

3. Sätt i cirkelsågningsdelens stift i det borrade hålet och justera sidoanhållet så att rätt diameter erhålls.

4. Såga ut cirkeln.

Börja sågningen så här:

1. Märk såglinjen tydligt, låt fotplattan vila mot arbetsstycket men se till att bladet är utanför arbetsstycket.

2. Starta pendelsticksågen och låt den gå upp i varv och för sakta bladet mot arbetsstycket.

3. Tryck inte för hårt, det är bladet som ska göra arbetet

- Se till att arbetsstycket sitter fast, använd tving, skruvstycke etc.

- Använd gärna någon typ av smörjning/kylning för att förlänga bladets livslängd vid metallsågning.

- Välj blad efter användningsområde. Olika blad används t.ex. vid sågning i snäva kurvor eller om fin snittyta önskas.

10. Underhåll

Varning! Dra ur kontakten före all service och justering av sågen.

• Dra åt skruvar och muttrar
• Inspektera bladet ofta. Avverkningshastigheten och snittytan beror på bladets tillstånd, kontrollera och byt ut slöa eller skadade blad.
• Håll ventilationsöppningarna öppna så att inte motorn överhettas.
• Torka av pendelsticksågen med en svagt fuktad tvättduk vid behov.

Teknisk specifikation

Modell: CT4411

Spänning: 230V \~ 50Hz

Effekt: 750W

Varvtal obelastad: 700-3000/min

Sågdjup i trä: max. 65 mm

Sågdjup i metall: max. 6 mm

Vikt: 3,2 Kg

Vibrationsvärde: 6,67m/s²

Detta handverktyg är dubbelisolerat enligt EN50144 och EN60745, och kan därför anslutas till en skarvsladd utan jordledare

Pendelstikksag

Artikkelnummer 30-9320, Modell CT-4411
