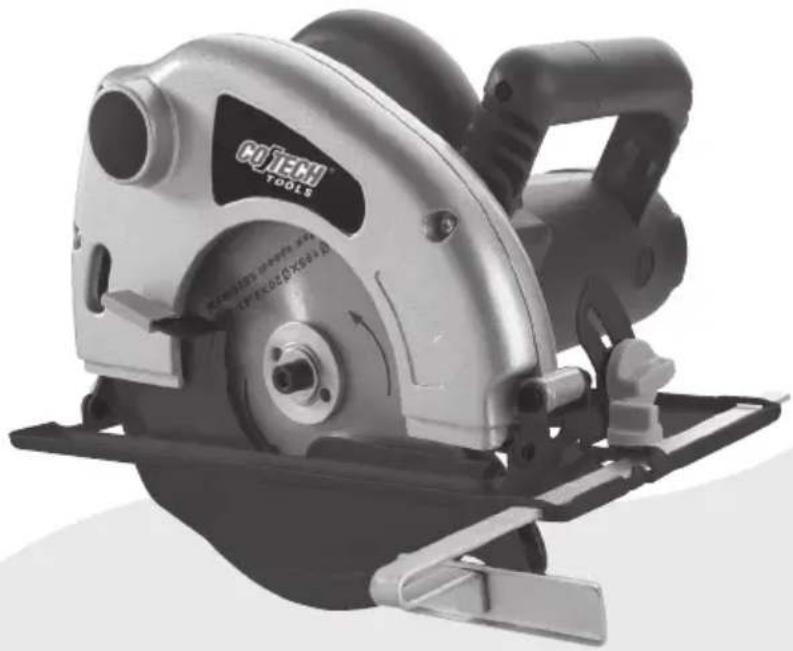

BRUKSANVISNING 30-8612 Cotech

Cirkelsåg Pyörösaha Sirkelsag

CO/TECH® TOOLS

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Generella säkerhetsinstruktioner

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. Spara dessa instruktioner!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det finns ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan reslutera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget.

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Elsäkerhet

• Dra alltid ut nätsladdens stickpropp ur uttaget vid service av maskinen.
• Använd vid behov en förlängningssladd med tillräcklig ledararea min. 1,5 mm ^2 . Rulla ut sladden helt. Syna alla sladdar regelbundet med avseende på defekter.
• Pressa inte maskinen. Mata inte fortare än att motorn kan rotera med avsett spindelvarvtal utan att pressas.
• Utsätt inte maskinen för fukt eller väta eller för miljöer där det finns frätande eller explosiva gaser.
• Misshandla inte nätsladden, bär aldrig maskinen i sladden. Ryck heller inte i sladden utan dra i stickproppen när du bryter strömmen. Se till att sladden inte kommer i kontakt med värme, olja eller vassa kanter.

- Undvik oavsiktlig start. Bär inte ett strömförande verktyg med ett finger på strömbrytaren/avtryckaren. Se till att strömbrytaren står på OFF när dusätter in stickproppen.

Produktmärkning med säkerhetssymboler

hela bruksanvisningen!

änd alltid hörselskydd.

änd alltid skyddsglasögon.

Särskilda säkerhetsföreskrifter för cirkelsågar

FARA:

a) Håll händerna på avständ från sågningsområdet och sågklingan. Håll andra handen på det främre handtaget eller på höljet. Om du håller båda händer i sågen kan du inte skära dig i handen.
b) Sträck dig inte under arbetsstycket. Skyddet skyddar dig inte från sågbladet under arbetsstycket.
c) Justera skärdjupet så att det passar arbetsstyckets tjocklek. Mindre än hela längden på sågklingans tänder ska synas under arbetsstycket.
d) Håll inte stycket som skall sågas i händerna eller över benen. Sätt fast arbetsstycket på en stabil yta. Det är viktigt att arbetsstycket stöds på rätt sätt för att minimera risk för personskada, att sågbladet kör fast eller att du förlorar kontrollen över sågen.
e) Håll det elektriska handverktyget i de isolerade handtagen när du utför arbete som medför risk att sågen kommer i kontakt med dolda kablar eller den egna kabeln. Kontakt med en strömförande kabel gör att även utsatta metalldelar på det elektriska handverktyget blir strömförande och användaren får en stöt.
f) Vid klyvsågning, använd sidoanslag eller raksågningsstycke. Detta förbättrar precisionen på sågningen och minskar risken för att sågklingan fastnar.
g) Använd alltid sågklingor med rätt storlek och form (diamantformade eller runda). Sågklingor som inte passar sågens fästdon rör sig excentriskt, vilket gör att du kan förlora kontrollen över sågen.
h) Använd aldrig skadade eller felaktiga brickor eller bultar. Brickorna och bultarna för sågklingan är speciellt utformade för din såg för bästa prestanda och högsta säkerhet vid användning.

Ytterligare säkerhetsinstruktioner för alla sågar

Anledningar till kast och förhindrande av kast:

• Kast är en plötslig reaktion på en klämd, fastkörd eller felinställd sågklinga som gör att sågen på ett okontrollerat sätt lyfts upp och ur arbetsstycket mot användaren.
• När sågklingan kläms eller körs fast genom att sågspåret stänger sig stannar klingan och motorn gör att enheten kastas snabbt bakåt mot användaren.
• Om sågklingan blir vriden eller felriktad i spåret kan tänderna i den bakre delen av klingan tränga in i ovansidan på träet, lämna sågspåret och kastas bakåt mot användaren.

Kast är resultatet av att sågen används på fel sätt, för fel saker eller under felaktiga förhållanden och kan undvikas genom att nedanstående försiktighetsåtgärder vidtas.

a) Håll stadigt i sågen med båda händerna på sågen och håll armarna så att du kan parera kast. Placera dig på endera sida om sågklingan, inte i linje med sågklingan. Kast kan göra så att sågen hoppar bakåt, men kast kan kontrolleras av användaren om nödvändiga försiktighetsåtgärder vidtas.
b) När sågklingan kör fast, eller om du av någon anledning avbryter sågningen, släpp upp strömbrytaren och håll still sågen tills sågklingan stannar helt. Försök aldrig att ta sågen från arbetsstycket eller dra sågen bakåt när sågklingan är i rörelse, eftersom kast då kan inträffa. Undersök och vidta nödvändiga åtgärder för att minska riskerna för fastkörning.
c) När du återstartar en såg i ett arbetsstycke, centrera sågklingan i sågspåret och kontrollera att sågtänderna inte ligger an mot materialet. Om sågklingan har kört fast kan den vandra upp eller sågen kan kastas från arbetsstycket när sågen återstartas.
d) Stöd stora skivor för att minska risken för att sågklingan kläms eller att sågen kastar. Stora skivor tenderar att bågna av sin egen vikt. Stöd måste placeras under skivan på båda sidor, nära sågspåret och nära kanten på skivan.
e) Använd inte slöa eller skadade sågklingor. Oskärpta eller felinställda sågklingor gör att sågspåret blir smalt, vilket ger för mycket friktion, sågklingan kan fastna eller sågen kan kasta.
f) Reglagen för justering av sågdjup och sågvinkel måste vara åtdragna och säkrade före sågning. Om justeringen för sågklingan ändras under sågning kan den köra fast eller sågen kan kasta.
g) Var extra försiktig vid instickssågning i väggar eller andra föremål där du inte ser var du sågar. Den utskjutande sågklingan kan såga i föremål som kan orsaka kast.

Säkerhetsinstruktioner för sågar med inre rörligt skydd

a) Kontrollera före varje användning att det nedre skyddet stängs ordentligt. Använd inte sågen om det nedre skyddet inte rör sig fritt och stängs omedelbart. Kläm eller bind aldrig fast det nedre skyddet i öppet läge. Om sågen av misstag tappas kan det nedre skyddet bli böjt. Fäll upp det nedre skyddet med handtaget och se till att det rör sig fritt utan att vidröra sågklingan eller någon annan del vid sågning i samtliga sågvinklar och sågdjup.

b) Kontrollera att fjädern på det nedre skyddet fungerar. Om skyddet och fjädern inte fungerar ordentligt måste service på dessa delar utföras före användning. Nedre skyddet kan röra sig trögt p.g.a. skadade delar, klibbiga avlagringar eller ansamlat skräp.
c) Det nedre skyddet får föras undan manuellt endast vid speciell sågning som instickssågning och sammansatt sågning. För undan det nedre skyddet med handtaget, och så fort sågklingan har kontakt med materialet måste det nedre skyddet släppas. För all annan sågning ska nedre skyddet fungera automatiskt.
d) Se alltid till att det nedre skyddet täcker sågklingan innan du lägger ifrån dig sågen på en bänk eller ett golv. En oskyddad roterande sågklinga kan få sågen att röra sig bakåt och såga i allt den kommer i kontakt med på vägen. Var medveten om den tid det tar för sågklingan att stanna efter det att strömbrytaren släppts upp.

Extra säkerhetsinstruktioner för alla sågar med klyvkniv

a) Använd klyvkniv anpassad för den sågklinga du använder. För att klyvkniven ska fungera måste den vara tjockare än sågklingans kropp men tunnare än tändernas skärbredd.
b) Justera klyvkniven enligt instruktionerna i denna bruksanvisning. Felaktigt avständ, felaktig position och riktning kan göra att klyvkniven inte kan förhindra kast.
c) Använd alltid klyvkniven utom vid instickssågning. Klyvkniven måste monteras tillbaka efter instickssågning. Klyvkniven stör vid instickssågning och kan orsaka kast.
d) För att klyvkniven ska fungera måste den löpa i arbetsstycket. Klyvkniven kan inte förhindra kast vid korta sågsnitt.
e) Använd inte sågen om klyvkniven är böjd. Även en liten defekt kan sakta ner stängningshastigheten på ett skydd.

• Spänn fast arbetsstycket om det inte ligger kvar av sin egen tyngd.
• Använd spånutsug vid användning av cirkelsågen.
• Bär alltid andningsskydd vid användning av cirkelsågen.
• Använd endast sågklingor som är avsedda för denna cirkelsåg.
• Bär alltid hörselskydd vid användning av cirkelsågen.
• Slip-/kapskivor får ej användas till denna cirkelsåg.
• Byte av stickpropp eller sladd skall alltid utföres av en serviceverkstad.

Sågdjup vid 90° 63 mm

Sågdjup vid 45° 42 mm

Sågklinga 185/20 mm

aw Vibrationsvärde 1,78 m/s²

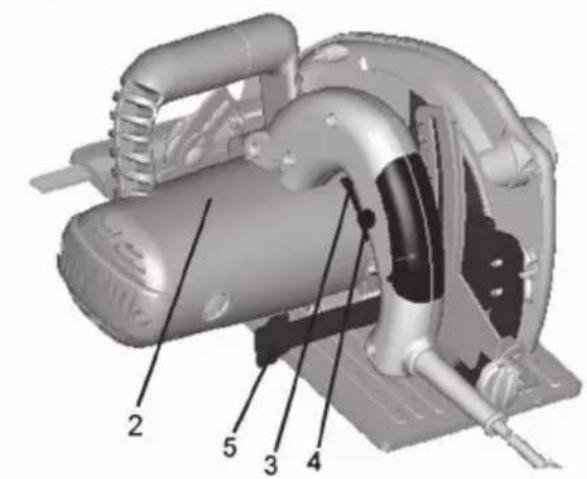

Produktbeskrivning

1. Handtag
2. Märkskylt
3. Strömbrytare
4. Låsknapp för strömbrytare
5. Låsskruv för djupinställning
6. Kabel
7. Sågskydd
8. Skruv för sågklinga
9. Basplatta
10. Flänsbricka
11. Sågblad
12. Parallellanslag
13. Låsskruv för parallellanslag
14. Skruv för vinkelinställning
15. Anslutning för spånsugning
16. Främre handtag
17. Manöverspak för sågskydd
18. Klyvkniv

Tillbehör

• Parallellanslag
• Insexnyckel
  • Hårdmetallsågklinga 185/20 mm
• Extra kolborstar

Montering och justering

Viktigt! Dra ur kontakten före all service av sågen.

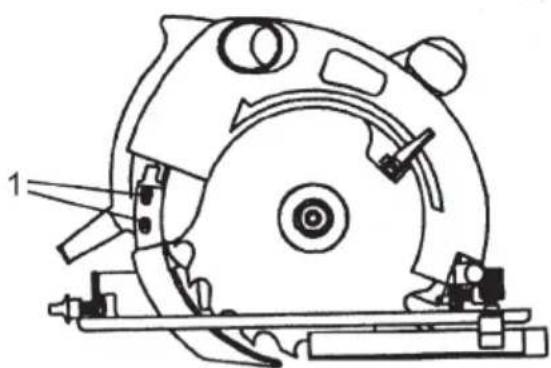

Inställning av klyvkniv

• Skjut sågskyddet bakåt och lås det med manöverspaken.
• Lossa båda skruvarna (1) som håller klyvkniven.
• Ställ in klyvkniven med max. 5 mm avständ till sågklingan.
• Sågklingan får ej sticka ut mer än 5 mm i djupled från klyvknivens kant.
  • Dra åt båda skruvarna.
• Kontrollera att klyvkniven står i linje med sågklingan.

Inställning av sågvinkel

• Lossa de båda lässkruvarna.
  • Ställ in önskad vinkel mellan 0-45°.
  • Dra år båda lässkruvarna.

Inställning av sågdjup

• Lossa lässkruv (1).
• Sänk basplattan till önskat sågdjup.
  • Dra åt lässkruven.

Inställning av parallellanslag

• Lossa lässkruv (1).
• För 90° sågsnitt läs skalan mot uttag A. Vid 45° sågning läs skalan mot uttag B. Tänk på sågklingans skärbredd. Dra åt skruven.

Byte av sågklinga

• Skjut sågskyddet bakåt och lås det med manöverspaken.
• Håll in läsknappen (2) för att förhindra att sågklingan roterar.
• Skruva ur lässkruven med insexnyckeln.
• Ta bort flänsbrickan och lossa sågklingan. OBS! Innan sågen startas kontrollera att sågklingan är rätt monterad och att lässkruven är åtdragen.
• Justera vid behov klyvknivens läge.

Byte av kolborstar

• Skruva bort täcklocken.
• Ta ur kolborstarna och kontrollera slitaget. De ska vara min. 4 mm långa.
• Montera kolborstarna och sätt tillbaka täcklocken.

Till-/fränkoppling

Start: Tryck in låsknapp (3) och strömbrytaren (4) samtidigt.

Av: Släpp båda knapparna.

Följande tabell innehåller upplysningar som kan vara till hjälp när det gäller att finna och åtgärda felfunktioner.

Symptom Möjlig	orsak Åtgärd
Maskinen går inte.	Ingen ström. Kontrollera	att uttaget är strömförande.
	Slitna kolborstar. Slå av	strömmen. Öppna kapslarna, kontrollera att borstarna glider fritt. Sätt i nya vid behov.
	Kortslutning. Kontakta oss	vid motor- och elfel.
	Fel påströmbrytaren
Maskinen går sakta.	Slö el. skadat verktyg. Slipa om den eller byt ut den.
	För lågt varvtal. Mata inte	så hårt.
	Motorn är överhettad.
Ovanliga ljud hörs.	Mekaniskt hinder Kontakta oss.
	Lindning delvis kortsl.
Starka vibrationer.	Verktyget sitter löst. Dra åt verktyget, och se till att det är rätt installerad.
Gnistbildning i motorn.	Fastnade kolborstar. Bryt	strömmen. Ta bort borstarna. Rengör dem eller byt.
	Lindning kortsluten. Kontakta oss.
	Kollektorn smutsig.

Skötsel

• Håll alltid ventilationsöppningarna fria från spån och skräp.
• Rengör maskinerna regelbundet med diskmedel och mjuk trasa.
• Använd inga lösningsmedel.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Sagedybde vid 90° 63 mm

Sagedybde vid 45° 42 mm

Min. sagevinkel 45°

Sagklinge 185/20 mm
