BRUKSANVISNING CT-4411 Cotech

0 Hårdare material som t.ex. metaller.

Undersidan av fotplatta

7. Rak sågning

Generelle sikkerhetsinstruksjoner

Advarsel! Les alle instruksjonene grundig. Dersom instruksjonene ikke følges, kan dette lede til brann, elektrisk støt og/eller alvorlig skade. Med begrepet "elektriske håndverktøy" i teksten under, menes strømtilkoblede håndverktøy. TA VARE PÅ DENNE INSTRUKSJONEN

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Bruk ikke elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere unna mens du bruker elektriske håndverktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Strømkabelens støpsel, til det elektriske verktøyet, må passe i vegguttaket. Støpselet må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Håndter strømkabelen med forsiktighet. Den må ikke bli brukt til å bære verktøyet med. Dra ikke i kabelen når du skal ha stikket ut av kontakten. Hold kabelen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller deformerte støpsler kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal det benyttes skjøtekabel som er beregnet til dette formålet. Når skjøtekabel som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy, kan et lite øyeblikk med uoppmerksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.

c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon "OFF" før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon "ON", kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.

f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.

g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av elektrisk håndverktøy

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig innmatings-hastighet er viktig for å utføre bedre og sikrere arbeide.

b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Vedlikehold av elektrisk håndverktøy. Påse at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke verktøyets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyet rent. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

g) Følg instruksjonen, ta hensyn til arbeidsforholdene og den type arbeide som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsinstruksjoner

Advarsel: Trekk alltid støpselet ut fra strømuttaket før justering, service eller vedlikehold av maskinen.

1. Hold hender borte fra bladet og andre bevegelige deler. Strekk deg ikke under materialet som sages. Bladet eller hånden kan være ute av syne.

2. Hold aldri hånd eller finger mellom pendelarmen og girhuset, risiko for klemskader.

3. Sag aldri i vegger eller på andre steder der det kan være skjulte strømledninger. Hvis du tross alt må sage: Ta ut alle sikringer og slå av alle strømbrytere, som kan være i kontakt med ledningene. Hold kun i stikksagens plastdetaljer, og ikke i noen del av metall, når stikksagen brukes på et sted der skjulte strømledninger kan være.

4. Bruk ikke sløve eller skadede sagblad. Bøyde sagblad kan lett brytes av eller forårsake kast.

5. Start motoren, og la den komme opp i maksimalt turtall, før du begynner sagingen.

6. Sett fast mindre arbeidsstykker med tvinge, skrustikke etc. før du begynner med sagingen. Hvis du ikke gjør det, kan den bøyes eller begynne å vibrere.

7. Kontroller at innstillingene er riktige, og at bladet sitter fast i festet, før du begynner sagingen.

Produktmerking med sikkerhetssymboler på maskinen

nele bruksanvisningen før du bruker maskinen.

alltid vernebriller/visir

alltid hørselsvern.

1. Sperreknapp for strømbryter
2. Ratt for innstilling av turtal
3. Strømbryter
4. Beskyttelse
5. Pendelarm
6. Fotplate
7. Støtterulle
8. Sideanhold med sirkelsagingsfunksjon

9. Ratt for sideanhold

10. Regulering for pendelbevegelse

11. Ventilasjonsåpninger
12. Insex-nøkkel (sitter i bakkant av fotplaten)
13. Låsespak
14. Strømbryter til laser
15. Laserenhet
16. Støvsugertilkobling
17. Holder for insex-nøkkel og stikksagblad

5. Bruk

a. Periodisk drift

Start: Trykk inn strømbryteren (3).

Stopp: Slipp strømbryteren.

b. Kontinuerlig drift

Start: Trykk og hold inne strømbryteren (3), trykk deretter inn sperreknappen (1) for å låse strømbryteren. (3).

Stopp: Trykk inn og slipp strømbryteren (3).

Pendelstikksagen er utstyrt med en bryter (2) for å stille inn ønsket turtall. Bryteren har gradering 1 til 6.

Innstillinger:

1-2 lav hastighet
3-4 middels hastighet
5-6 høy hastighet

Hvilken hastighet som kreves for stikksagen, avhenger av materialet som skal sages, hvilket blad som brukes og matingstrykk. Passende hastighet for et spesielt arbeidsmoment bestemmes best gjennom erfaring, men generelt gjelder lavere hastigheter for hardere materiale og høyere hastighet for mykere materiale. Prøv deg fram til det optimale.

Hvis pendelstikksagen brukes over lengre tid med lavt turtall, kan motoren bli overopphetet på grunn av at kjøleviften går med lavt turtall. Kjør derfor pendelstikksagen ubelastet i høy hastighet i ett minutt, for å kjøle ned motoren, før arbeidet tas opp igjen eller avsluttes.

d. Pendelbevegelse

Juster pendelbevegelsen med reguleringen (10) for maks avvirkingshastighet. Med justerbar pendlende bevegelse kan sagingen tilpasses materialet. Når sagbladet beveger seg utover, løftes det samtidig fra arbeidsstykket, som dermed forbedrer sponutmatingen og kjølingen av arbeidsstykket.

0 Hardere material som f.eks. metaller

1 Myke materialer när du vil ha en finere snittflate eller ved figursaging.

2 Middels harde materialer som hardt tre og trefiberskiver.

3 Myke materialer, som tre, plast etc.

En grovsuger bør kobles til uttaket, for å eliminere så mye støv som mulig.

f. Laser

Pendelstikksagen er utstyrt med en laser, som lager en linje i forkant av arbeidsemnet. Denne linjen viser hvor sagesnittet kommer.

Laserenheten drives av to stk. LR03-batterier. For å skifte disse, løsner man først laserenheten fra sagen, ved å trykke inn de to låseenhetene, som sitter på laserenhetens nedre del.

Skru så opp de tre stjerneskruene på laserenheten, som holder lokket på plass.

Advarsel! Trekk ut kontakten før all service og justering av sagen.

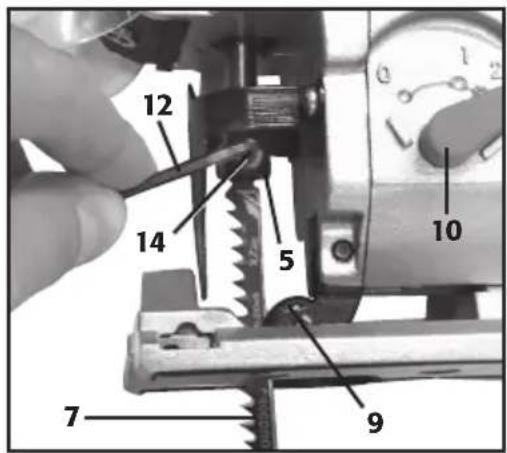

a. Monter blad

1. Still pendelreguleringen (10) i posisjon 3.
2. Løsne festeskruen (14) med nøkkelen (12).
3. Sett bladet (7) i pendelarmens bladfeste, vend bladets tenner framover.
4. Påse at bladets bakre kant ligger i støtterullens(9) spor.
5. Dra til festeskruen (14) med nøkkelen (12).

b. Juster fotplatens vinkel

Fotplaten (6) kan stilles i ulike vinkler (opp til 45° til begge sidene).

Still inn ønsket vinkel på denne måten:

1. Løsne låsespaken (13) ved å trykke den til høyre (sett bakfra).
2. Trykk fotplaten (6) framover (mot bladet).

1. Vri fotplaten (6) til ønsket vinkel ifølge markeringen (18) (markering for 0-15-30-45°) eller still inn annen ønsket vinkel med en gradskive, vinkelmål etc.
2. Fest fotplaten (6) ved å dra til låsespaken (13).
3. Trykk fotplaten (6) bakover (fra bladet) når fotplaten skal stilles tilbake i posisjon 0°.

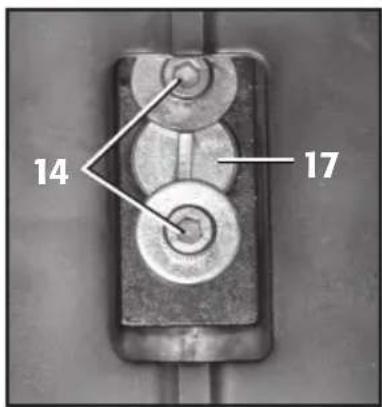

1. Løsne de to skruene (14) litt og skru på låsebolten.
2. Prøv å låse fast fotplaten (6) med låsespaken (13) (Spaken skal peke rett bakover när fotplaten er låst), skru på läsebolten (17) for å justere etter behov.
3. Dra til de to skruene.

Undersiden av fotplate

7. Rett saging

Det finnes to metoder for å sage rette snitt:

(1) Fest en rett mal (rett brett, vinkeljern etc.), la den ene siden på fotplaten støtte mot malen under sagingen.
(2) Fest det medfølgende sideanslaget i åpningene på forsiden av fotplaten, still inn ønsket avstand og la sideanslaget støtte mot arbeidsstykkets kant under sagingen.

8. Sirkelsaging

1. Tegn opp sirkelen på arbeidsstykket og bor ett 5 mm hull i sentrum.
2. Fest det medfølgende sideanslaget i fotplaten på pendelstikksagen.
3. Løsne sirkelsagingsdelen fra sideanslaget.

1. Sett i sirkelsagingsdelen i det bakre hullet på sideanslaget.

2. Bor ett større hull (starthull) inntil sirkellinjens innside, for å kunne stikke sagbladet igjennom.

3. Sett sirkelsagingsdelens stift i det borede hullet, og juster sideanslaget, så det blir riktig diameter.

4. Sag ut sirkelen.

1. Merk saglinjen tydelig. La fotplaten hvile mot arbeidsstykket men påse at bladet er utenfor arbeidsstykket.
2. Start pendelstikksagen og la den gå opp i turtall. Før sakte bladet mot arbeidsstykket.

3. Mat ikke for hardt, det er bladet som skal gjøre arbeidet.

4. Påse at arbeidsstvkket sitter fast. Bruk tvinge, skrustikke etc.

5. Bruk gjerne smøring/avkjøling for å forlenge bladets levetid ved metallsaging.
6. Velg blad etter bruksområde. Det kreves for eksempel ulike blad ved saging i krappe kurver eller när en ønsker fin snittflate.

10. Vedlikehold

Advarsel! Trekk ut kontakten før all service og justering av sagen.

• Dra til skruer og mutre.
• Inspiser bladet ofte. Sagehastigheten og snittflaten avhenger av bladets tilstand. Kontroller og bytt ut sløve eller skadde blad.
• Hold ventilasjonsåpningene åpne så motoren ikke overopphetes.
• Tørk av pendelstikksagen med en lett fuktet klut etter behov.

Tekniske spesifikasjoner

Modell: CT4411

Spenning: 230 V \~ 50 Hz

Effekt: 750 W

Turtall ubelastet: 700-3000 o/min

Sagdybde i tre: maks. 65 mm

Sagdybde i metall: maks. 6 mm

Vekt: 3,2 Kg

Lpa (støynivå): 87 dB(A)

Lwa (støyeffekt): 98 dB(A)

Vibrasjonsverdi: 6,67 m/s²

Dette handverktøyet er dobbelisolert i henhold til EN50144 og EN60745, og kan derfor kobles til en skjøteledning uten jord.
