Tuotemerkki	Cotech
Malli	M1Q-65D / M1Q-65D-UK
Tuotetyyppi	Kuviosaha
Jännite	230 V ~ 50 Hz
Tehonkulutus	600 W
Nopeus tyhjäkäynnillä	500-3000 rpm
Maks. leikkaussyvyys puussa	65 mm
Maks. leikkaussyvyys metallissa	6 mm
Äänenpainetaso (Lpa)	90,4 dB(A)
Äänitehotaso (Lwa)	101,4 dB(A)
Tärinätaso	3,3 m/s²
Teränpidin	Kuusiokoloavaimella kiinnitys
Pohjalevyn säätö	Kallistuu jopa 45° vasemmalle/oikealle
Yhdensuuntaisohjain	Sisältyy, säädettävä
Heiluritoiminto	4 asetusta (0-3) eri materiaaleille
Nopeudensäätö	Säädettävä nopeuspyörä
Jatkuvan käytön lukitus	Kyllä, lukituspainikkeella
Imuliitäntä	Sisältyy
Turvavarusteet	Suojalasit, kuulosuojaimet suositeltavat
Lisävarusteet	Kuusiokoloavain, sahanterät (sarja)
Huolto	Pidä tuuletusaukot puhtaina; puhdista pehmeällä liinalla ja miedolla pesuaineella

Usein kysytyt kysymykset - M1Q-65D Cotech

Mikä on Cotech M1Q-65D kuviosahan maksimileikkaussyvyys puussa?

Maksimileikkaussyvyys puussa on 65 mm.

Voiko pohjalevyä kallistaa viistoleikkauksia varten?

Kyllä, pohjalevyä voidaan kallistaa jopa 45° vasemmalle tai oikealle löysäämällä kuusiokoloruuveja.

Kuinka vaihdan sahanterän M1Q-65D:ssä?

Irrota työkalu verkosta, löysää kuusiokoloruuveja, jotka pitävät terää, aseta uusi terä uraan ja kiristä ruuvit kunnolla.

Mikä on heiluritoiminnon tarkoitus?

Heiluritoiminto nostaa terää paluuliikkeessä parantaakseen lastunpoistoa ja jäähdytystä. Sitä voidaan säätää vivulla eri materiaaleille (0 metallille, 1 jalometallit/kova puu, 2 puulle, 3 nopeille leikkauksille puussa).

Kuinka säädän leikkausnopeutta?

Kierrä työkalun pyörää asettaaksesi halutun nopeuden. Tämä voidaan tehdä työkalun käydessä. Pitkäaikaisen hidasnopeuksisen käytön jälkeen käytä maksiminopeudella 3 minuuttia jäähdyttääksesi moottoria.

Mitä turvatoimia minun tulee noudattaa käyttäessäni kuviosahaa?

Käytä aina suojalaseja ja kuulosuojaimia. Pidä kädet poissa terän tieltä. Älä sahaa seiniin, joissa voi olla piilossa olevia johtoja; katkaise virta pääkytkimestä ja käytä vain sahan muoviosia.

Miksi moottori kipinöi tai käy hitaasti?

Kipinät voivat johtua kuluneista hiiliharjoista tai likaisesta kommutaattorista; ota yhteys asiakaspalveluun. Hidas käynti voi johtua tylsästä terästä tai alhaisesta nopeusasetuksesta. Teroita tai vaihda terä ja lisää nopeutta.

Kuinka käytän yhdensuuntaisohjainta?

Aseta yhdensuuntaisohjain pohjalevyn uriin, säädä haluttuun etäisyyteen ja kiristä ruuvit. Tämä mahdollistaa suorat leikkaukset yhdensuuntaisesti reunan kanssa.

Mitä lisävarusteita M1Q-65D:n mukana tulee?

Pakkaus sisältää kuusiokoloavaimen ja sahanteräsarjan.

Soveltuuko työkalu metallin leikkaamiseen?

Kyllä, maksimileikkaussyvyys metallissa on 6 mm. Metallin leikkaamiseen aseta heiluritoiminto 0:aan ja käytä sopivaa metallinterää.

KÄYTTÖOHJE M1Q-65D Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tar- vetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoi-tustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa sinun verkkovirralla tai paristoilla/akulla toimivaa käsityökaluasi. SÄÄSTÄ NÄMÄ OHJEET.

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä.
Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus!

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan.
Älä muuta tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen,äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa "OFF" ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa "ON"-asennossa.

d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökaluun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Turvallisuusohjeita – Pistosaha EN 60745-2-11

Varoitus: Poista aina verkkojohdon pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.

1. Ainoastaan jälleenmyyjä saa vaihtaa vioittuneen virtajohdon.
2. Älä vie käsiä terän ja muiden liikkuvien osien lähelle. Älä laita käsiä tai muita ruumiinosia sahattavan materiaalin alle. Terä tai käsi voi olla näkymättömissä.
3. Älä koskaan pidä käsiä tai sormia terääkselin ja vaihdepesän välissä. Puristumisvaara.
4. Älä sahaa seiniä tai muita kohteita, jossa voi olla piilossa olevia sähköjohtoja. Jos sinun kuitenkin täytyy sahata: Ota pois kaikki sulakkeet ja katkaise virta sähköjohdoista. Pidä kiinni ainoastaan sahan muoviosista. Älä kosketa sahan metalliosia, kun sahaat kohteita, joissa voi olla piilossa olevia sähköjohtoja.
5. Älä käytä tylsiä tai viallisia sahanteriä. Taittuneet terät voivat katketa helposti, tai aiheuttaa takapotkun.
6. Käynnistä moottori ja odota, kunnes se saavuttaa täydet kierrosluvut.
7. Kiinnitä pienet työkappaleet ruuvipuristimilla tms. ennen sahauksen aloittamista. Muutoin voit menettää työkalun hallinnan tärinän tai taipumisen johdosta.
8. Tarkasta, että asetukset ja teränkiinnitys ovat kunnossa ennen kuin aloitat sahauksen.

Tuotteen merkinnät ja turvallisuussymbolit

- Käytä aina kuulosuojaimia.

- Käytä aina suojalaseja.

- Lue käyttöohje huolellisesti ja säilytä se tulevaa tarvetta varten!

Tekniset tiedot

Käyttöjännite 230 V \~ 50 Hz

Käyttöteho 600 W

Kierrosluku, kuormittamaton 500–3000 k

Sahaussyvyys, puu, korkeintaan 65 mm

Sahaussyvyys, metalli, korkeintaan 6 mm

Lpa (melutaso) 90,4 dB(A)

Lwa (meluteho) 101,4 dB(A)

Tärinäarvo 3,3 m/s²

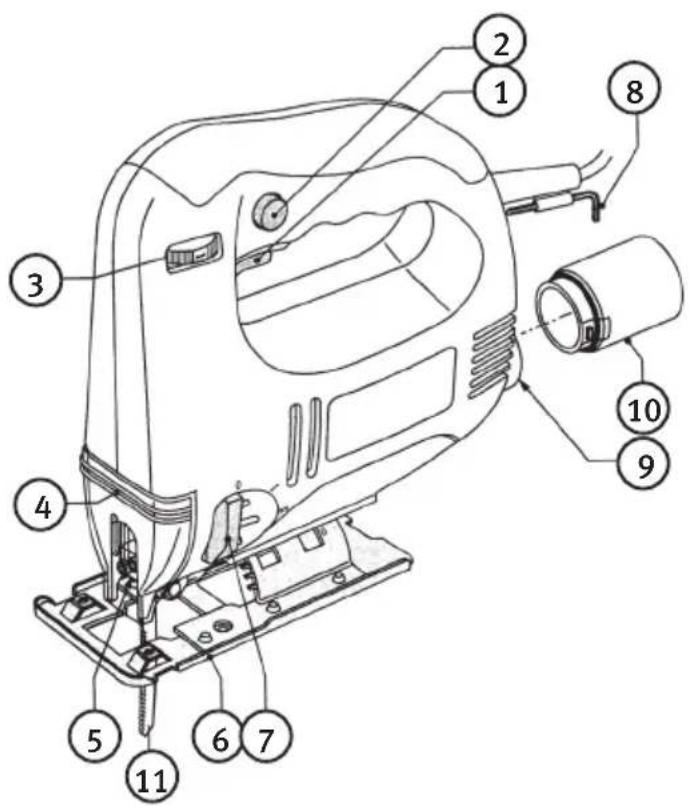

Tuotekuvaus

1. Virrankatkaisja
2. Lukitusnäppäin
3. Kierrosluvun säätöratti
4. Sahanteränsuoja
5. Sahanterän pidike
6. Jalka
7. Heilurin säätö
8. Kuusiokoloavaimen pidike
9. Pölynimurin liitäntä
10. Pölynimurisovitin

Lisävarusteet

• Kuusiokoloavain
• Sahanterä

Irrota pistoke pistorasiasta aina ennen sahan huoltoa.

Sahanterän vaihto

• Irrota sahanterää kiinni pitävät kuusiokoloruuvit (11).
• Aseta sahanterä uraan (5).
• Kiristä ruuvit (11).
  • Tarkasta, että terä on asennettu oikein.

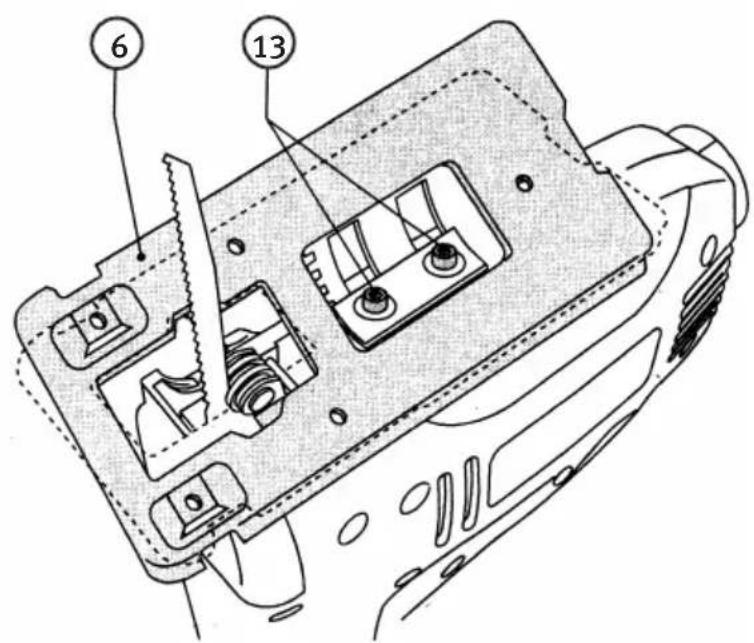

• Jalkaa (6) voidaan kallistaa korkeintaan 45° oikealle tai vasemmalle.
• Löysää kuusiokoloruuveja (13).
- Aseta haluttu kulma.
- Kiristä ruuvit (13).

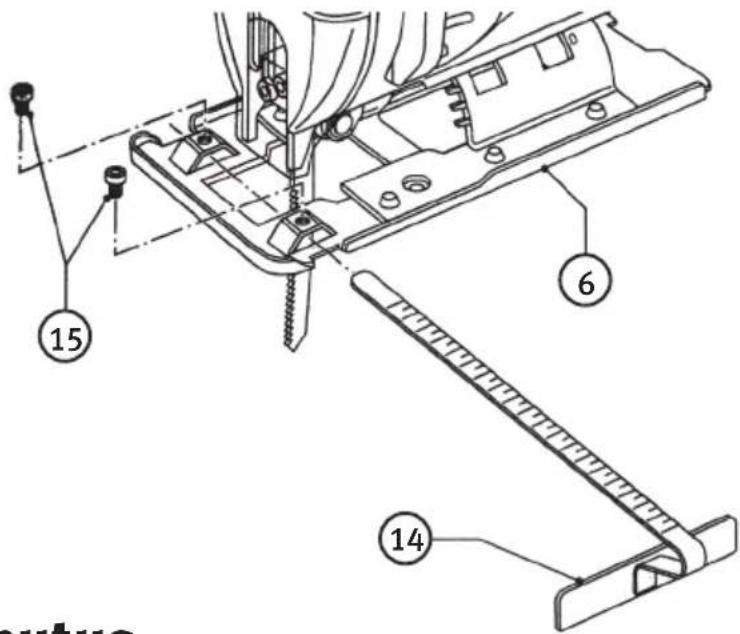

Sahaus vasteen kanssa

• Aseta vaste (14) jalkaan.
- Valitse haluttu mitta.
- Kiristä ruuvit (15).

Käynnistys: paina virtakytkin (1) sisään.

Sammutus: Irrota ote.

• Lukitse virtakytkin päälle painamalla samanaikaisesti lukitsinta (2) ja virtakytkintä (1).
• Päästä virtakytkimen lukitus painamalla ja päästämällä virtakytkin.

Kierrosluku valitaan kiertämällä rattia (3), jopa käynnin aikana. Pitemmän ajan sahauksen jälkeen alhaisilla kierroksilla, moottorin on annettava käydä täyskierroksilla noin 3 minuuttia moottorin jäähdyttämiseksi.

Heiluriliikkeen säätö

Säädettävän heiluriliikkeen ansiosta sahaus voidaan sovittaa sahattavaan materiaaliin. Samanaikaisesti kun sahanterä liikkuu ulospäin, saha nousee työkappaleesta, mikä edistää lastunsyöttöä ja työkappaleen jäähtymistä.

1. Pelti, teräs tai kumi
2. Ei rautapitoinen metalli, kova puu, muovi
3. Puu

Vianetsintä

Seuraava taulukko sisältää ohjeita mitkä voivat olla avuksi virhetoimintojen löytämiseksi ja niiden korjaamiseksi.

Ongelma Mahdollinen syy Toimenpide
Kone ei käy. Laite ei	saa virtaa. Tarkasta, että pistorasia	johtaa virtaa.
	Kuluneet hiiliharjat. Ota yhteyttä asiakaspal-veluumme, jos vika on moottorissa tai sähköjär-jestelmässä.
	Oikosulku.
	Virtakatkaisija on viallinen.
Kone kulkee hitaasti.	Tylsä tai viallinen työkalu. Teroita osa tai vaihda uuteen.
	Liian alhainen kierrosluku. Lisää vaihdettavissa olevaa säätöä.
	Moottori on ylikuumennut. Älä ylirasita konetta.
Laitteesta kuuluu epätavallisia ääniä.	Jokin mekaaninen este. Ota yhteyttä asiakaspal-veluumme
	Osittainen oikosulku käämi-tyksessä.
Laite tärisee kovasti.	Koneen osa on löysällä. Kiristä osa ja tarkasta, että se on oikein asen-nettu.
Moottori kipinöi. Hill	harjat palavat kiinni. Ota yhteyttä asiakas-palveluumme.
	Oikosulku käämityksessä.
	Kollektori on likainen.

Hoito

• Pidä ilmanvaihtokanavat puhtaana lastuista ja roskista.
• Puhdista koneet säännöllisesti miedolla astianpesuliuoksellaja pehmeällä puhdistusliinalla.
• Älä käytä liuotinaineita.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.
