BRUKSANVISNING BLACK & DECKER GT6530 BLACK & DECKER

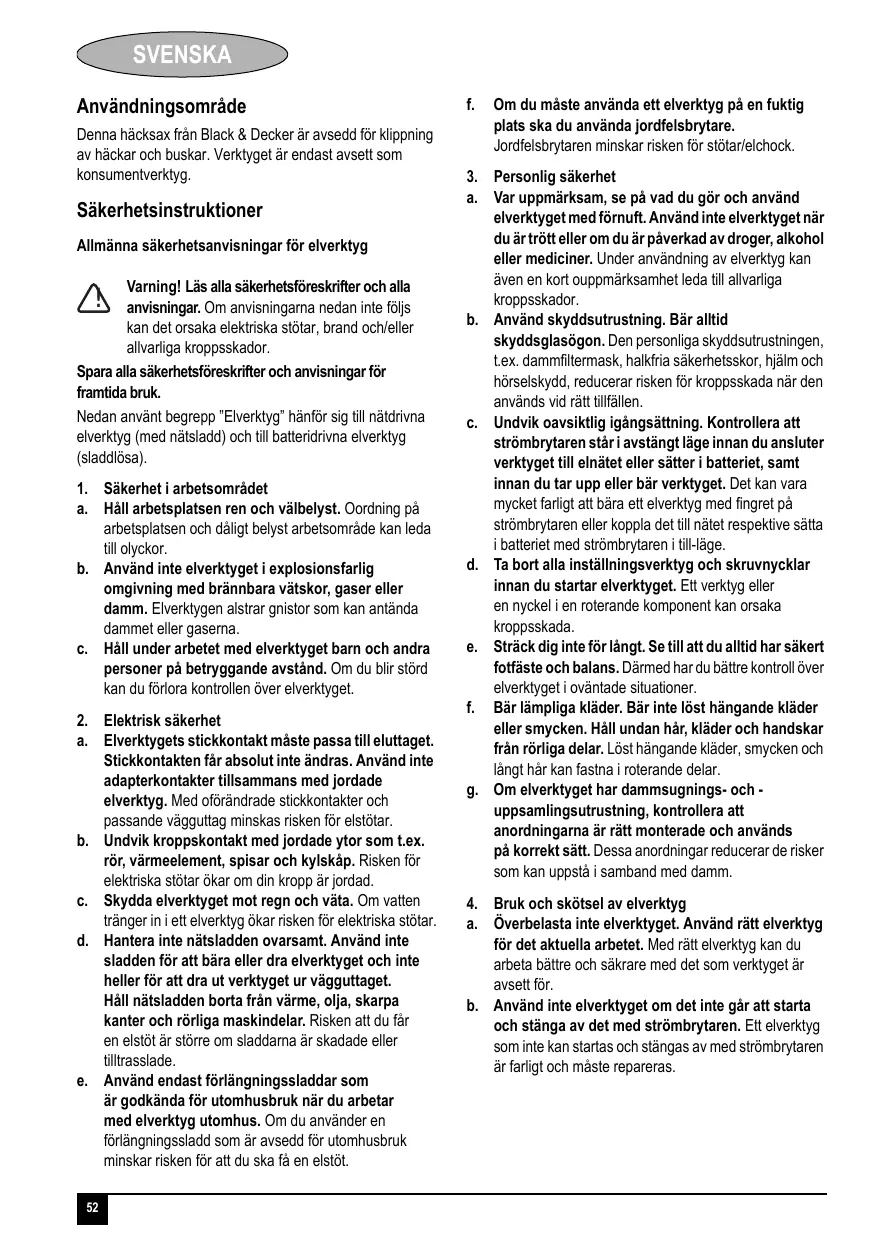

SVENSKA Användningsområde Svenska

Denna häcksax från Black & Decker är avsedd för klippning av häckar och buskar. Verktyget är endast avsett som konsumentverktyg.

Säkerhetsinstruktioner Allmänna säkerhetsanvisningar för elverktyg Varning! Läs alla säkerhetsföreskrifter och alla anvisningar. Om anvisningarna nedan inte följs kan det orsaka elektriska stötar, brand och/eller allvarliga kroppsskador. Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1. Säkerhet i arbetsområdet a. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c. Håll under arbetet med elverktyget barn och andra personer på betryggande avstånd. Om du blir störd kan du förlora kontrollen över elverktyget. 2. Elektrisk säkerhet a. Elverktygets stickkontakt måste passa till eluttaget. Stickkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med jordade elverktyg. Med oförändrade stickkontakter och passande vägguttag minskas risken för elstötar. b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Risken för elektriska stötar ökar om din kropp är jordad. c. Skydda elverktyget mot regn och väta. Om vatten tränger in i ett elverktyg ökar risken för elektriska stötar. d. Hantera inte nätsladden ovarsamt. Använd inte sladden för att bära eller dra elverktyget och inte heller för att dra ut verktyget ur vägguttaget. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Risken att du får en elstöt är större om sladdarna är skadade eller tilltrasslade. e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som är avsedd för utomhusbruk minskar risken för att du ska få en elstöt. 52

Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Jordfelsbrytaren minskar risken för stötar/elchock.

3. Personlig säkerhet a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b. Använd skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, t.ex. dammfiltermask, halkfria säkerhetsskor, hjälm och hörselskydd, reducerar risken för kroppsskada när den används vid rätt tillfällen. c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet respektive sätta i batteriet med strömbrytaren i till-läge. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan orsaka kroppsskada. e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. Därmed har du bättre kontroll över elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Löst hängande kläder, smycken och långt hår kan fastna i roterande delar. g. Om elverktyget har dammsugnings- och uppsamlingsutrustning, kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Dessa anordningar reducerar de risker som kan uppstå i samband med damm. 4. Bruk och skötsel av elverktyg a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med rätt elverktyg kan du arbeta bättre och säkrare med det som verktyget är avsett för. b. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan startas och stängas av med strömbrytaren är farligt och måste repareras.

SVENSKA c. Dra stickproppen ur vägguttaget och/eller ta ur batteriet ur elverktyget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget ställs undan. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d. Förvara elverktygen utom räckhåll för barn. Låt inte elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning. Elverktyg är farliga om de används av ovana personer. e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Om elverktyget är skadat, se till att få det reparerat innan det används. Många olyckor orsakas av dåligt skötta elverktyg. f. Håll skärverktyg vassa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och är lättare att hantera. g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. 5. Service a. Låt elverktyget repareras endast av utbildade reparatörer och med originalreservdelar. Detta garanterar att elverktyget förblir säkert.

Ytterligare säkerhetsanvisningar för elverktyg

Säkerhetsanvisningar för häcksaxen. Håll alla kroppsdelar borta från saxbladet. Ta inte bort klippmaterial och håll inte i material som ska klippas medan bladen rör sig. Kontrollera att strömbrytaren är av när du rensar fastnat material. Under användning av häcksaxen kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär häcksaxen i handtaget medan den är avstängd. Se alltid till att svärdskyddet är på under transport eller förvaring. Rätt hantering av häcktrimmern minskar risken för kroppsskador av klippbladen. Håll sladden borta från klippområdet. Under drift kan kabeln döljas bland kvistar och blad och kan därför komma att klippas av oavsiktligt. Undvik hårda föremål (t.ex. ståltrådsstaket och räcken) när du klipper. Om du skulle råka komma åt något sådant föremål måste du omedelbart stänga av verktyget och kontrollera eventuella skador.

Verktyget ska endast hållas med händerna och i handtagen. Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet. Barn måste hållas under uppsikt så att de inte leker med verktyget. Användningsområdet beskrivs i den här bruksanvisningen. Om andra tillbehör eller tillsatser används på verktyget eller om någon annan åtgärd utförs med verktyget än de som rekommenderas i den här bruksanvisningen, kan personer och/eller egendom ta skada. Undvik oavsiktlig igångsättning. Bär inte verktyget med händerna eller fingrarna på det främre handtaget, och tryck då inte heller på strömbrytaren såvida inte strömmen är urkopplad eller batteriet har tagits ut. Se till att verktyget är avstängt när du kopplar in det. Om du inte har använt häcksax förut bör du rådfråga någon med erfarenhet samt läsa denna bruksanvisning. Vidrör aldrig bladen medan verktyget är igång. Försök aldrig tvinga bladen att stanna. Lägg inte ned verktyget förrän bladen har stannat helt. Kontrollera regelbundet att bladen inte har skadats eller är slitna. Använd inte verktyget om bladen är skadade. Om verktyget skulle börja vibrera onormalt måste du omedelbart stänga av det och kontrollera eventuella skador. Stäng av verktyget direkt om det kör fast. Innan du tar bort eventuella fastnade föremål måste du dra ut nätsladden eller ta ut batteriet. Montera det medföljande bladskyddet över bladen efter användning. Förvara verktyget så att bladen inte exponeras. Se till att alla skydd alltid sitter på när du använder verktyget. Försök aldrig att använda ett ofullständigt verktyg med oauktoriserade ändringar. Låt aldrig barn använda verktyget. Se upp för nedfallande bråte när du klipper höga häckar.

Säkerhet för andra  Apparaten ska inte användas av personer (inklusive barn) med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet eller kunskap, om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet.  Barn ska hållas under uppsikt så att de inte leker med apparaten.

SVENSKA Vibrationer De uppgivna vibrationsvärdena som anges i avsnitten Tekniska data och EU-förklaring om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det uppgivna vibrationsvärdet kan även användas för en preliminär bedömning av exponering. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån. Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsårgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Använda förlängningssladd  Använd alltid en godkänd förlängningssladd som är lämplig för strömförsörjning till det här verktyget (se tekniska data). Förlängningssladden måste vara anpassad och märkt för utomhusbruk. Det går att använda en 1,5 mm2 HO5V V-F-förlängningssladd som är upp till 30 m lång utan att produktens prestanda påverkas. Innan användning bör du kontrollera att förlängningssladden inte är skadad, sliten eller gammal. Om sladden är skadad eller inte fungerar ska den bytas ut. Om du använder en kabelvinda bör du alltid se till att rulla ut hela sladden. Funktioner 1. Övre handtag 2. Övre strömbrytare 3. Strömbrytare 4. Sågblad 5. Bladskydd 6. Skydd Denna häcksax har följande funktioner: Ergonomiskt utformade handtag för bekväm klippning.  Maskinbearbetade blad för bättre klippning.  Dubbelverkande blad för minskade vibrationer. 

Etiketter på verktyg Följande symboler finns på verktyget: Varning! Läs bruksanvisningen innan du använder sågen för att minska risken för olyckor. Bär alltid skyddsglasögon och öronskydd när du använder verktyget. Bär handskar när du använder verktyget. Dra omedelbart ur sladden om den skadas eller sågas av. Utsätt inte verktyget för regn och väta. Elektrisk säkerhet Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med värdet på typskylten. Om nätsladden är skadad måste den för undvikande av fara bytas ut av tillverkaren eller en auktoriserad Black & Decker-verkstad. Elsäkerheten kan förbättras ytterligare genom att man använder en jordfelsbrytare med hög känslighet (30 mA).

Montering Varning! Innan du monterar häcksaxen ska du kontrollera att verktyget är avstängt och att bladskyddet sitter på. Montera handtaget (bild A) Dra handtaget (1) över bladen.  Tryck in handtaget (1) längst ner på verktyget.  Fäst handtaget med de 4 medföljande skruvarna (7). 

Montera skyddet (bild B) Passa in skyddet (6) i spåren på verktyget.  Fäst skyddet (6) med de två medföljande skruvarna (8). Varning! Använd aldrig verktyget utan skyddet. 

Montera och ta bort bladspetsskyddet (bild C) Det medföljer ett bladspetsskydd (10) som skyddar bladspetsarna (4) när man klipper nära hårda ytor.  Passa in bladspetsskyddet (10) med de 2 hålen i bladklingans ände.  Fäst skyddet med de två medföljande skruvarna (9). Ansluta verktyget till elnätet (bild D) Om verktyget saknar nätkabel måste du ansluta en förlängningssladd till elkontakten.  Anslut honkontakten på en lämplig förlängningskabel till verktygets elkontakt.

SVENSKA Dra kabeln genom kabeldragskyddet (11) som på bilden, så att förlängningssladden inte lossnar under drift.  Anslut nätsladden till eluttaget. Varning! Förlängningssladden måste vara lämpad för utomhusbruk. När du använder en sladdvinda ska du alltid dra ut hela sladden.

Ytterligare risker som inte finns med i de bifogade säkerhetsföreskrifterna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc.

Släpp den övre strömbrytaren (2) eller strömbrytaren (3). Varning! Försök aldrig låsa eller fixera strömbrytaren i påslaget läge.

Även om alla relevanta säkerhetsföreskrifter följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:  Skador orsakade av att roterande/rörliga delar vidrörs.  Skador som uppstår vid byte av delar, blad eller tillbehör.  Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period.  Skador på hörseln.  Hälsofaror orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF).

Användning Varning! Låt sågen arbeta i sin egen takt. Överbelasta den inte.  Kontrollera noga att verktyget och nätsladden är hela innan du använder dem. Kontrollera även skydd, strömbrytare och övriga delar.  Försäkra dig om att verktyget fungerar som det ska och kan användas för sitt avsedda ändamål.  Använd inte verktyget om någon del har skadats eller gått sönder.  Använd inte verktyget om det inte går att starta och stänga av det med strömbrytaren.  Om det är skadat måste det repareras av en behörig reparatör. Ge dig aldrig på reparationer själv.  Håll undan kabeln ordentligt, så att du inte råkar klippa av den. Ett bra sätt att ha koll på kabeln är att ha den över axeln.  Sågen är för din säkerhet utrustad med dubbelt strömbrytarsystem. Systemet motverkar oavsiktlig start av verktyget och medger drift endast om man håller i verktyget med bägge händerna.

Starta apparaten Håll i det främre handtaget (1) med en hand, så att den övre strömbrytaren (2) trycks in i verktyget. Tryck på strömbrytaren (3) med andra handen, så att verktyget startar.

Råd för bästa resultat  Klipp först häckens topp. Tippa verktyget något (upp till 15° relativt klipplinjen) så att bladspetsarna pekar något mot häcken (bild E). Då klipper bladen effektivare. Håll verktyget i önskad vinkel och flytta det stadigt längs klipplinjen. Du kan klippa åt både höger och vänster.  För att få en väldigt rak klipplinje kan du dra ett snöre längs häckens topp vid önskad höjd. Använd det som rättesnöre och klipp strax ovanför.  För att få sidorna platta kan du klippa uppåt i grenarnas växtriktning. Yngre grenar växer utåt när bladet klipper nedåt, vilket skapar hål i häcken (bild F).  Undvik främmande föremål. Undvik särskilt hårda föremål som ståltråd och räcken, då dessa kan skada bladen.  Olja bladen regelbundet. Riktlinjer för klippning (Storbritannien och Irland)  Klipp häckar och buskar med ettåriga blad (nya blad varje år) i juni och oktober.  Klipp städsegröna häckar och buskar i april och augusti.  Klipp barrträd och andra snabbväxande buskar var sjätte vecka från maj till oktober. Riktlinjer för klippning (Australien & Nya Zeeland)  Klipp häckar och buskar med ettåriga blad (nya blad varje år) i december och mars.  Klipp städsegröna häckar och buskar i september och februari.  Klipp barrträd och andra snabbväxande buskar var sjätte vecka från oktober till mars.

Underhåll Detta Black & Decker-verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda. Varning! Innan något underhåll utförs måste verktyget stängas av och sladden dras ur vägguttaget.

SVENSKA Rengör bladen noga efter användning. Lägg på en film lätt smörjolja efter rengöringen, så att bladen inte rostar. Rengör regelbundet verktygets luftintag med en mjuk borste eller torr trasa. Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel. Kontrollera att alla strömbrytare är fria från skräp före och efter användningen.

Ta bort skyddet (bild B) Varning! Ta bara bort skyddet i underhållssyfte. Sätt alltid tillbaka skyddet efter underhållsarbetet.  Ta bort skruvarna (8).  Dra av skyddet (6) från verktyget.

Separat insamling. Produkten får inte kastas i hushållssoporna. Tänk på miljön när du slänger denna Black & Deckerprodukt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling. Insamling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

Om verktyget inte fungerar ordentligt bör du kontrollera följande. Fel Möjlig orsak Åtgärd Verktyget startar Säkring trasig Byt säkring inte Jordfelsbrytare Kontrollera utlöst jordfelsbrytare Nätkabeln Kontrollera urkopplad nätanslutningen.

Black & Decker samlar in och återvinner uttjänta Black & Decker-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade verkstäder samt servicevillkor finns även tillgänglig på Internet: www.2helpU.com.

Tekniska data Spänning Ineffekt Bladfrekvens (utan belastning) Bladlängd Bladavstånd Bladets stopptid Vikt (utan nätsladd)

GT5026 VAC 230 W 600 per min 1400 cm mm s kg

Totala vibrationsvärden (vektorsumman av tre axlar) fastställd enligt EN 60745: Vibrationsvärde (ah) 4.6 m/s2, osäkerhet (K) 1.5 m/s2

SVENSKA EG-deklaration om överensstämmelse

MASKINDIREKTIV BULLERFÖRESKRIFTER, UTOMHUS Black & Decker garanterar att produkten är fri från materialoch/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

GT5026, GT6025, GT6026, GT6030, GT6530, GT7026, GT7030

Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om:  Produkten har använts i kommersiellt, yrkesmässigt eller uthyrningssyfte.  Produkten har utsatts för felaktig användning eller skötsel.  Produkten har skadats av främmande föremål, ämnen eller genom olyckshändelse.  Reparation har utförts av någon annan än en auktoriserad Black & Decker-verkstad.

Black & Decker garanterar att produkterna som beskrivs under ”Tekniska data” uppfyller: 98/37/EG (fram till 28 dec 2009), 2006/42/EG (från 29 dec 2009), EN60745-1, EN60745-2-15 2000/14/EC, häcksax, Annex V, Den akustiska effekten enligt 2000/14/EG (Artikel 13, Annex III, L < 50cm): LWA (uppmätt ljudnivå) 97 db osäkerhet (K) 3 dB(A) LWA (garanterad ljudnivå) 102 db osäkerhet (K) 3 dB(A) De här produkterna överensstämmer även med direktivet 2004/108/EG. Mer information får du genom att kontakta Black & Decker på följande address eller titta i slutet av bruksanvisningen. Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker.

För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktoriserad verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängliga på Internet: www.2helpU.com. Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment återfinns på www.blackanddecker.se.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 24-11-2009
