RHD 18 - Borrmaskin Cotech - Gratis bruksanvisning och manual

Typ av produkt	Sladdlös borrmaskin
Märke	Cotech
Modell	RHD 18
Spänning	18 V
Batterityp	Litiumjon
Chucktyp	Nyckellös
Chuckkapacitet	13 mm
Max hastighet	2000 rpm
Variabel hastighet	Ja, 0-2000 rpm
Vridmoment	50 Nm
Hammarfunktion	Ja, för murverksborrning
Mått (ungefär)	200 x 70 x 250 mm
Vikt	1,5 kg (med batteri)
Strömkälla	Uppladdningsbart batteri
Laddningstid	Cirka 1 timme
Bluetooth	Nej
LED-lampa	Ja, för belysning
Bältesclips	Ja
Underhåll	Rengör med torr trasa; håll ventilationsöppningarna fria
Säkerhetsföreskrifter	Använd skyddsglasögon; använd rätt bits; undvik fukt
Reservdelar tillgängliga	Batteri, laddare, chuck, borstar
Användning	Gör-det-själv och lätt professionellt arbete

Vanliga frågor - RHD 18 Cotech

Vilken typ av batteri använder Cotech RHD 18?

Cotech RHD 18 använder ett 18V litiumjon batteri.

Hur lång tid tar det att ladda batteriet?

Laddningstiden är cirka 1 timme med medföljande laddare.

Vad är chuckkapaciteten?

Borrmaskinen har en 13 mm nyckellös chuck.

Har borrmaskinen en hammarfunktion?

Ja, den har en hammarmekanism för borrning i murverk.

Kan jag använda borren för skruvdragning?

Ja, den har en variabel hastighetsavtryckare och vridmomentjustering för skruvdragning.

Vad är maxhastigheten?

Maxhastigheten är 2000 rpm.

Hur byter jag chucken?

För att byta chucken, lossa skruven inuti chucken, skruva sedan loss chucken moturs. Montera den nya chucken genom att dra åt för hand och dra åt skruven.

Är batteriet kompatibelt med andra Cotech-verktyg?

18V-batteriet är kompatibelt med de flesta Cotech 18V-verktyg från samma serie.

Vilket underhåll krävs?

Rengör regelbundet utsidan med en torr trasa och håll ventilationsöppningarna fria från damm.

Har borrmaskinen en säkerhetskoppling?

Ja, den har en justerbar vridmomentskoppling med flera inställningar för att förhindra överdragning.

BRUKSANVISNING RHD 18 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

NORGE

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddningsbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk chock, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk chock om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.

g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras.

h) Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddningsbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddningsbara handverktyg endast tillsammans med därför ämnade batterier. Användning av annat batteri kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från en batteripol till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Säkerhetsinstruktioner vid hammarborrning

a) Använd hörselskydd. Att utsätta sig för högt ljud kan resultera i hörselskada.

b) Använd extra handtag om sådant medföljer. Att tappa kontrollen över elhandverktyget kan leda till kroppsskada.

c) Håll i elhandverktygets isolerade handtag när du använder det där skärverktyget kan komma i kontakt med dolda ledningar eller dess egen sladd. Om skärverktyget kommer i kontakt med strömförande ledningar kan elhandverktyget bli strömförande och användaren riskerar att utsättas för elektrisk stöt.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid skyddsglasögon eller visir och andningsskydd.

Använd alltid hörselskydd.

Knappar och funktioner

1. Sidohandtag med djupanslag
2. Batterianslutning
3. Dammtätning

4. Verktygsspärr

5. Reglage för val av borr- och hammarborrläge

6. Omkopplare för höger-/vänstergång och låsning av strömbrytare
7. Strömbrytare (steglös)

Användning

OBS! Använd andningsskydd vid arbete med dammande material.

Viktigt! Ta alltid ur batteriet ur borrhammaren före justering, service eller underhåll.

Montera ett verktyg

• SDS-plus fästet möjliggör snabbt och enkelt byte av verktyg. Funktionen hos SDS-plus fästet gör att det monterade verktyget kan röras fritt, vilket gör att verktyget kastar när det inte belastas. Detta påverkar inte borrhålets noggrannhet eftersom borren centreras automatiskt vid borning.

• Dammtätningen skyddar SDS-plus mekanismen, var försiktig så att inte dammtätningen skadas när du byter verktyg.

• Kontrollera att verktygets fäste och SDS-plus fästet är fria från föroreningar. Smörj ev. verktygets fäste med lite fett.

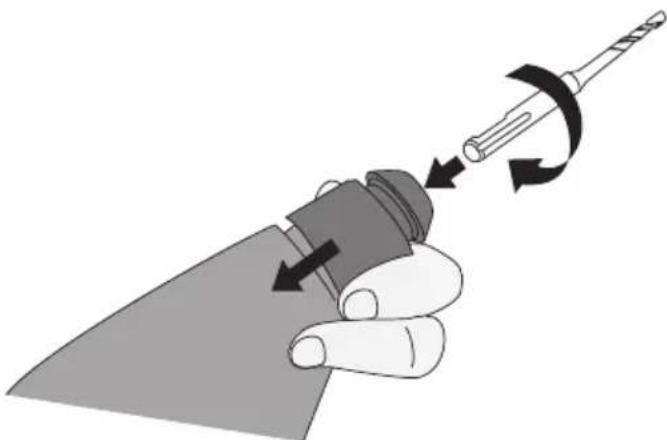

• Dra verktygsspärren bakåt och tryck in (och vrid) verktyget i SDS-plus fästet.

• Släpp spärren och kontrollera att verktyget sitter fast.

Montering av sidohandtag

1. Placera sidohandtaget i önskad position och lås fast det genom att vrida handtaget.
2. Ställ in djupanslaget till önskat borrdjup vid behov.

Ta ur ett verktyg ur SDS-plus fästet

Dra verktygsspärren bakåt och dra ur verktyget ur fästet.

Funktionsinställning

Tryck in spärren på funktionsreglaget och välj önskad funktion.

Hammarborrläge Borrläge

Välj höger- eller vänstergång med omkopplaren. Borrhammarens roterande delar måste stå helt stilla innan du byter rotationsriktning.

• Högergång (borrning, hammarborrning och skruvdragning): Tryck in omkopplaren helt på vänster sida.
  • Vänstergång (skruva ur skruvar): Tryck in omkopplaren helt på höger sida.
• Om omkopplaren ställs i mittenläge är strömbrytaren låst.

Start, stopp och varvtalsreglering

• Starta och stanna borrhammaren genom att trycka in och släppa strömbrytaren (7).
• Borrhammaren är utrustad med steglös varvtalsreglering, vilket är mycket användbart speciellt vid skruvdragning. Ju mer du trycker in avtryckaren, desto högre blir varvtalet.

Råd och tips vid borrning

- Vid användning av hammarfunktionen ska du arbeta med endast ett lätt tryck på borrhammaren. Vid för mycket tryck minskar hammareffekten. Prova dig fram till lämpligt tryck för effektivast avverkning.

• Kontrollera borrens skick med jämna mellanrum. Ersätt borren vid behov.

- Rikta in borrhammaren vinkelrätt mot arbetsstycket innan du börjar borra (titta från flera håll). Se till att du inte trycker borrhammaren snett när du borrar.

- Om du borrar i tunna material är det viktigt att du placerar en spillbit bakom det tänkta borrhålet innan du börjar borra, annars är det stor risk att hålet får fula kanter på baksidan.

- Vid borrning i metall bör du först använda en körnare och göra ett körnslag där du ska borra. Körnslaget fixerar borren så att den inte glider åt sidan.

- Låt borren snurra när du har borrat igenom och lyfter upp borrhammaren, då kyls borrhammaren ner och borren rensas från spån.

Överbelastning och skydd

Borrhammaren/batteriet är utrustat med ett antal skydd för att undvika skada på borrhammare och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av borrhammaren. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att borrhammaren är utan belastning och starta den på nytt. Borrhammaren ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av borrhammaren. Skyddet är självåterställande men borrhammaren går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt borrhammaren och batteriet svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid direkt solljus vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av borrhammaren automatiskt och batteriet måste laddas.

Skötsel och underhåll

Viktigt! Ta alltid ur batteriet ur borrhammaren före justering, service eller underhåll.

• Håll alltid motorns ventilationsöppningar fria från föroreningar.
• Rengör borrhammaren med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Låt inte batteriet vara helt urladdat om inte borrhammaren ska användas under en längre period. Ladda upp batteriet helt med jämna mellarum.

Felsökningsschema

Problem Möjlig orsak	Åtgärd
Borrhammaren går inte.	Batteriet oladdat. Ladda batteriet.
	Batteriet överhettat. Låt batteriet svalna.
	Slitna kolborstar. Kontakta kundtjänst.
	Fel på strömbrytaren. Kontakta kundtjänst.
Borrhammaren går sakta och/eller stängs av.	Slö eller skadad borr. Byt ut borren.
	För hård matning. Minska på matningen.
	Batteriet oladdat. Ladda batteriet.
	Batteriet överhettat. Låt batteriet svalna.
	Motorn är överhettad. Låt borrhammaren svalna.
Gnistbildning i motorn.	Fel på kolborstarna. Kontakta kundtjänst.
	Lindning kortsluten.
	Kollektorn smutsig.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Verktygsfäste SDS-plus

Slagkraft 1,2 joule

Slag/min 0–5000

Varv/min 0–1050

Borrkapacitet betong ∅ 12 mm

Borrkapacitet stål ∅ 8 mm

Borrkapacitet trä ∅ 12 mm

Ljudtryck LpA 84,6 dB(A) (Onoggrannhet KpA: 3 dB)

Ljudeffekt LwA 95,6 dB(A) (Onoggrannhet KwA: 3 dB)

Vibrationsvärde 4,753 m/s² (Onoggrannhet K 1,5 m/s²)

Batteri 18 V litiumjon LXC (säljs separat)

Vikt 2,0 kg med 1,5 Ah batteri och 2,2 kg med 3,0 Ah batteri

Borehammer

Art. nr. 40-8698 Modell DZC-003

Försäkran om överrenstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
